In‑Cell, On‑Cell y OGS: Tres tecnologías de pantalla capacitiva

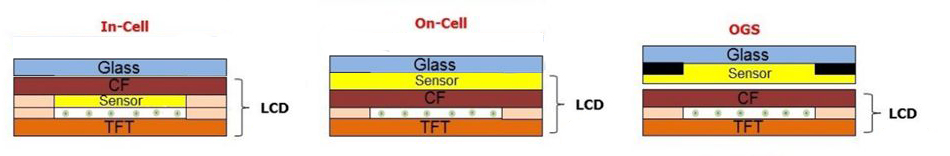

Estratificación de Pantallas: Enfoques Tradicionales vs. Integrados

Una pila típica de pantalla táctil incluye tres capas:

• Cristal de cubierta (lente)
• Capa separada de sensor táctil
• Panel de visualización LCD

Los métodos tradicionales utilizan dos líneas de unión y un espacio de aire entre capas, lo que aumenta el grosor e introduce reflejos. En contraste, las tecnologías In-Cell, On-Cell y OGS integran la capa táctil en componentes existentes, mejorando el rendimiento óptico y reduciendo el peso.

Tecnología In-Cell: Tacto Integrado Dentro del LCD

Definición: Los electrodos sensores táctiles se construyen directamente dentro del panel LCD, típicamente en la capa VCOM o del filtro de color.

Características principales:

• Diseño ultrafino sin una capa táctil separada
• Claridad óptica superior con reflexiones internas reducidas
• Alto costo de integración y complejidad de fabricación
• Menor rendimiento productivo debido a fallos combinados de pantalla/tacto

Utilizada en dispositivos premium, la tecnología In-Cell es ideal donde se prioriza un diseño elegante y una claridad visual óptima.

Tecnología On-Cell: Tacto Colocado Sobre la Capa del Filtro de Color

Definición: Los sensores táctiles se modelan entre las capas del filtro de color y el polarizador del LCD.

Atributos Clave:

• Más grueso que In-Cell, pero más fácil de fabricar
• Mejor resistencia al impacto en comparación con In-Cell
• Costo y complejidad moderados
• Puede causar falta de uniformidad de color bajo presión

On-Cell es común en AMOLED y LCD de gama media-alta, equilibrando rendimiento y viabilidad.

OGS (Solución de Un Solo Cristal / Tacto en la Lente)

Definición: Los electrodos táctiles se depositan directamente en la superficie interior del cristal de cubierta, eliminando el panel táctil separado.

Beneficios:

• Elimina un cristal y una capa de unión, reduciendo peso y costo
• Ofrece una transparencia y respuesta táctil excelentes
• Dificultad de fabricación menor y mejor rendimiento productivo

Desafíos:

• Requiere un procesamiento del cristal preciso
• Ligeramente más grueso que In-Cell, pero más resistente en general

OGS está ampliamente adoptado en smartphones y tablets debido a su escalabilidad y rendimiento visual.

Resumen Comparativo

Ejemplos de Adopción en el Mundo Real

• In-Cell: Utilizado en los primeros iPhone de Apple, serie Nokia Lumia
• On-Cell: Adoptado en smartphones AMOLED y tablets Microsoft Surface
• OGS: Popular en Xiaomi, Huawei y otros dispositivos móviles de gama media-alta

Casos de Uso y Recomendaciones de Diseño

Wearables y Smartphones:

• Elija In-Cell u OGS para factores de forma delgados y rendimiento visual superior

Sistemas Embebidos Industriales:

• OGS es ideal para interfaces táctiles robustas y duraderas
• On-Cell es adecuado para un grosor moderado con buena integración

Pantallas para Exteriores y Dispositivos Robustos:

• OGS con cristal templado es el más resistente a los impactos
• Evite la tecnología In-Cell si el riesgo de fallo de visualización es crítico

Consideraciones Técnicas

• Interferencia por Ruido Táctil: Las tecnologías In-Cell y On-Cell requieren un diseño eléctrico cuidadoso para evitar la distorsión de la señal
• Rendimiento de Fabricación (Yield): La tecnología In-Cell tiene tasas de scrap más altas debido a su integración estrecha
• Fragilidad del Borde del Cristal: La tecnología OGS requiere un corte de precisión para evitar grietas
• Variación del Ángulo de Visión: La tecnología On-Cell puede exhibir más reflejos bajo estrés angular

Preguntas frecuentes

P1: ¿Qué tecnología ofrece el mejor rendimiento óptico?
Tanto In-Cell como OGS proporcionan una transparencia excelente debido a menos reflexiones internas.

P2: ¿Cuál es la más económica para producción en masa?
OGS generalmente ofrece la mejor relación costo-rendimiento.

P3: ¿Pueden usarse con guantes?
Sí, especialmente OGS y On-Cell. La tecnología In-Cell puede requerir ajustes.

P4: ¿Puedo reemplazar solo la capa táctil si se rompe?
Solo con OGS es viable una reparación parcial. In-Cell y On-Cell están totalmente adheridas a la pantalla.

P5: ¿Cuál es la más adecuada para entornos ruggedizados (duros)?
OGS con cristal reforzado o lente de cubierta es la más tolerante a los impactos.

Conclusión

Elegir entre In-Cell, On-Cell y OGS depende de las necesidades específicas de su producto:

• Para diseños ultradelgados y premium , opte por In-Cell
• Para integración equilibrada y durabilidad, use On-Cell
• Para dispositivos rentables, escalables y ruggedizados (robustos) , elija OGS

Cada una ofrece una combinación única de claridad, costo, fabricabilidad y durabilidad. Comprender estas compensaciones garantiza una mejor experiencia de usuario y un desarrollo de producto más fluido.
