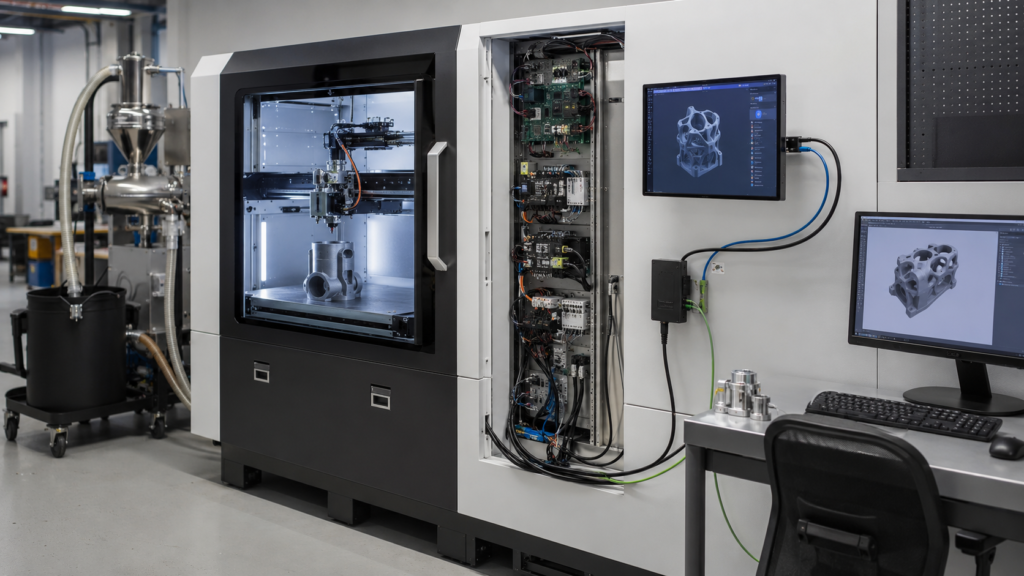

Une machine de fabrication additive industrielle peut combiner une chambre de fabrication, une gestion des matières premières, des systèmes de mouvement, des équipements thermiques, des capteurs de procédé, des électroniques de contrôle machine, des logiciels applicatifs, une interface opérateur et des outils d'ingénierie externes. L'écran LCD TFT peut être un élément important de l'expérience opérateur, mais il ne constitue ni le capteur de procédé, ni le contrôleur machine, ni le système qualité, ni une preuve qu'une pièce imprimée répond à une spécification.
Pour un équipementier, la question pertinente n'est pas simplement de savoir quel écran possède la plus haute résolution. L'affichage doit soutenir le flux de travail réel de la machine : préparer une fabrication, confirmer le contexte de l'équipement, observer les états définis des procédés et des sous-systèmes, répondre aux alarmes, naviguer dans les actions de maintenance et se remettre de conditions connues sans confondre l'IHM avec les systèmes sous-jacents de contrôle de procédé et de qualification.
Ce guide explique comment sélectionner et intégrer un écran LCD TFT pour une IHM de machine de fabrication additive industrielle tout en maintenant distincts l'affichage, la saisie tactile, l'hôte IHM, les capteurs, les contrôles machine et le poste de travail d'ingénierie externe.

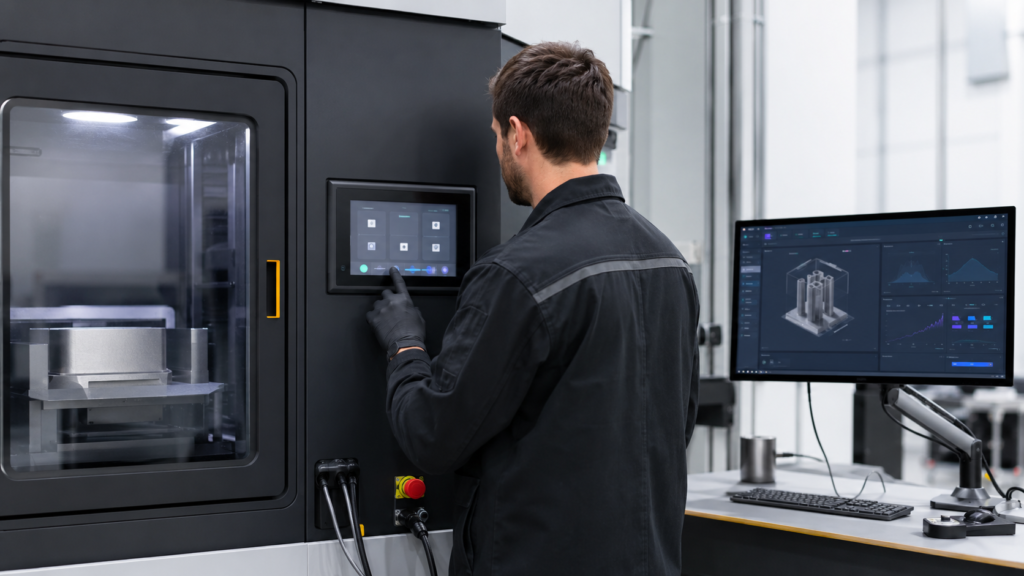

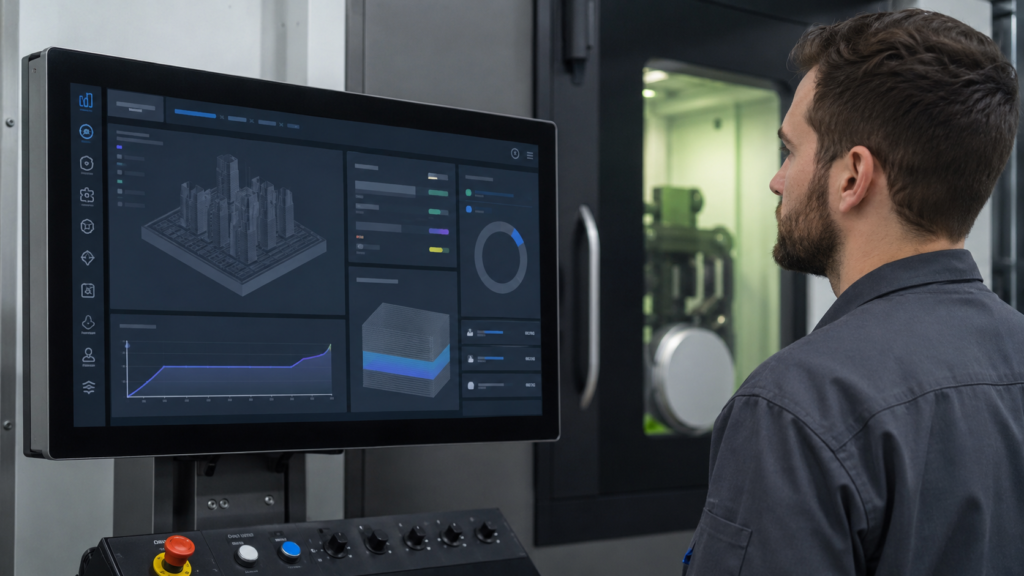

Une machine de fabrication additive peut inclure plusieurs fonctions connectées mais distinctes. Les capteurs peuvent acquérir des informations sur le procédé ou la machine. L'architecture de contrôle machine peut gérer les actionneurs, le mouvement, les fonctions thermiques, les interverrouillages et les états de fonctionnement définis. Un ordinateur embarqué ou un hôte IHM peut rendre l'interface utilisateur et communiquer avec d'autres couches du système. L'écran LCD TFT présente des informations sélectionnées générées par cet hôte.
Ces fonctions ne doivent pas être spécifiées comme interchangeables. Un écran LCD TFT ne détecte pas le bain de fusion, n'observe pas le lit de poudre, ne détermine pas l'état des matières premières, n'exécute pas la stratégie de balayage, ne contrôle pas une source d'énergie et ne prouve pas qu'une pièce terminée est exempte de défauts. Un événement tactile n'est qu'une saisie utilisateur ; le logiciel d'équipement complet et l'architecture de contrôle déterminent si une action demandée est autorisée et comment elle est traitée.
La recherche du NIST sur la fabrication additive décrit des travaux en cours sur la surveillance en temps réel, le contrôle des procédés et les relations entre les signatures de procédé et la qualité des pièces.1 Le NIST note également que les relations de cause à effet entre les anomalies de procédé et les défauts des pièces ne sont pas toujours bien établies.2 Une IHM peut afficher des informations fournies par la machine, mais l'affichage lui-même ne doit pas être présenté comme un instrument de qualification ou une garantie de qualité des pièces.
Documenter les limites dès le début évite des exigences inexactes telles que “ l'écran LCD doit surveiller la qualité d'impression ” ou “ l'écran tactile contrôle le laser ”. Une exigence utile identifie l'action de l'opérateur, la source d'information, l'état logiciel, le chemin de commande autorisé, la réponse affichée à l'utilisateur et le comportement de récupération défini.
Les exigences d'affichage doivent suivre le flux de travail réel de l'équipement. Avant une fabrication, l'opérateur peut avoir besoin d'identifier la machine, le fichier de fabrication, la configuration approuvée, le contexte des matériaux ou matières premières, les permissions utilisateur et l'état de préparation. Pendant le fonctionnement, l'IHM peut devoir afficher l'état de la machine, le contexte de procédé sélectionné, la disponibilité des sous-systèmes, la priorité des alarmes, l'état de communication et les informations de maintenance définies.
Ne supposez pas que chaque variable de procédé, image de capteur, flux de caméra ou ensemble de données d'ingénierie appartient au panneau local embarqué. L'affichage local doit présenter ce dont un utilisateur a besoin pour une tâche définie sur la machine. Une analyse d'ingénierie détaillée, une revue historique, un développement de paramètres ou de grands ensembles de données visuelles peuvent être plus appropriés pour un poste de travail séparé.
Créez des écrans prototypes réalistes avant de sélectionner la taille du panneau. Incluez les étiquettes les plus longues attendues, les identifiants de machine et de fabrication, les données indisponibles, les données retardées, les textes d'alarme, les dialogues de confirmation, les traductions, les permissions utilisateur, la navigation de maintenance et les tailles réelles des cibles tactiles. Une disposition qui semble spacieuse avec du contenu de substitution peut devenir difficile à utiliser en production.
L'IHM doit indiquer clairement quand les informations sont en cours de chargement, indisponibles, retardées ou invalides. Un écran réactif peut encore induire l'opérateur en erreur s'il présente un ancien contexte de fabrication, une valeur conservée après une perte de communication ou une commande qui semble activée avant que la machine ne soit prête.
La taille du panneau doit être sélectionnée en fonction de la distance de visualisation prévue, de la hauteur de montage, de la position de l'utilisateur, de l'espace du boîtier, de la densité d'informations, de l'utilisation avec gants et de la séquence des tâches. Un panneau de service local compact peut nécessiter un format différent d'un poste de travail d'ingénierie utilisé pour une préparation détaillée de fabrication et une revue des données.
La résolution doit prendre en charge des caractères lisibles, des graphiques, des cibles tactiles et une hiérarchie visuelle prévue sans imposer des exigences inutiles en matière de graphiques et de mémoire à l'hôte IHM. Une résolution plus élevée peut augmenter la taille du tampon d'image, la bande passante mémoire, la charge de rendu, le temps de démarrage et la demande thermique. Elle ne rend pas automatiquement l'interface opérateur plus utile.
Évaluez l'interface graphique représentative à la taille physique réelle de l'affichage. Vérifiez si les opérateurs peuvent distinguer l'état actuel de la machine, le contexte de fabrication, la priorité des alarmes et l'action suivante requise depuis leur position debout normale. Confirmez que les claviers virtuels, les listes, les schémas de maintenance et les écrans de confirmation restent utilisables à la taille sélectionnée.
Si l'équipement comprend des images ou des visualisations liées aux couches, distinguez l'acquisition et le traitement des images de leur présentation. L'IHM peut afficher une vue simplifiée, une région sélectionnée, une image déclenchée par événement ou une vue d'ensemble du procédé. Elle n'a pas besoin de reproduire chaque image brute de capteur à la résolution native.
Les modules LCD TFT bruts peuvent utiliser des interfaces telles que RGB, LVDS, MIPI DSI ou eDP. L'hôte sélectionné doit prendre en charge les exigences exactes du panneau, y compris les niveaux électriques, le format de pixels, la résolution, le timing, la configuration des voies ou du bus, le brochage du connecteur, l'initialisation, la séquence d'alimentation, le contrôle du rétroéclairage, l'orientation et la configuration du pilote logiciel.
La documentation du processeur montre pourquoi les noms d'interface seuls ne suffisent pas. La documentation LCDIF de NXP, par exemple, décrit la configuration pour une interface LCD prise en charge ; elle n'établit pas une compatibilité automatique entre chaque processeur, câble, système d'exploitation, contrôleur et panneau.3
Si l'hôte IHM choisi fournit une sortie HDMI et que l'écran LCD brut sélectionné utilise MIPI DSI, RGB, LVDS ou eDP, un câble passif ne peut pas convertir entre ces interfaces. L'architecture nécessite un contrôleur actif ou un pont compatible avec la source vidéo et le panneau exact. Ce dispositif fait partie du plan électrique, firmware, démarrage, thermique, CEM, câblage et cycle de vie.
Un moniteur HDMI externe fini et un module LCD TFT brut embarqué sont des limites de livraison différentes. Le moniteur comprend l'électronique de réception d'affichage. Un panneau brut dépend d'un chemin d'affichage natif compatible ou d'un contrôleur actif intentionnellement sélectionné.
L'interface vidéo pilote les pixels vers l'écran LCD. Un système tactile capacitif projeté ou résistif possède un capteur séparé, un contrôleur tactile, une connexion électrique, une configuration firmware, une exigence de mise à la terre et un chemin d'entrée logiciel distincts. Un ensemble affichage-tactile peut être physiquement intégré, mais les chemins de signaux et les responsabilités restent différents.
La sélection tactile doit refléter l'environnement d'exploitation réel. Tenez compte des gants, de la poudre fine ou d'autres contaminations, des procédures de nettoyage, de l'humidité, de l'épaisseur de la lentille de protection, de la taille des cibles, des performances sur les bords, de la mise à la terre, de la construction du boîtier et du bruit électrique. Une déclaration générique selon laquelle un affichage “ possède un tactile capacitif ” n'établit pas un comportement fiable dans une machine de fabrication additive spécifique.
Évaluez les appuis délibérés, les actions de glissement, les cibles sur les bords, les contacts rejetés, le comportement de redémarrage, la récupération tactile après des cycles d'alimentation et l'interaction avec le couvercle et le boîtier réels. Si un flux de travail dépend de touches physiques, de sélecteurs ou d'autres commandes dédiées, spécifiez ces fonctions séparément de l'ensemble TFT et tactile.
Les commandes à l'écran ne fournissent pas à elles seules la sécurité machine. L'affichage, la couche tactile, le logiciel hôte, la communication de contrôle et l'état de la machine peuvent tous échouer ou devenir indisponibles. Les commandes et interverrouillages liés à la sécurité doivent être conçus et validés dans l'architecture complète de l'équipement.

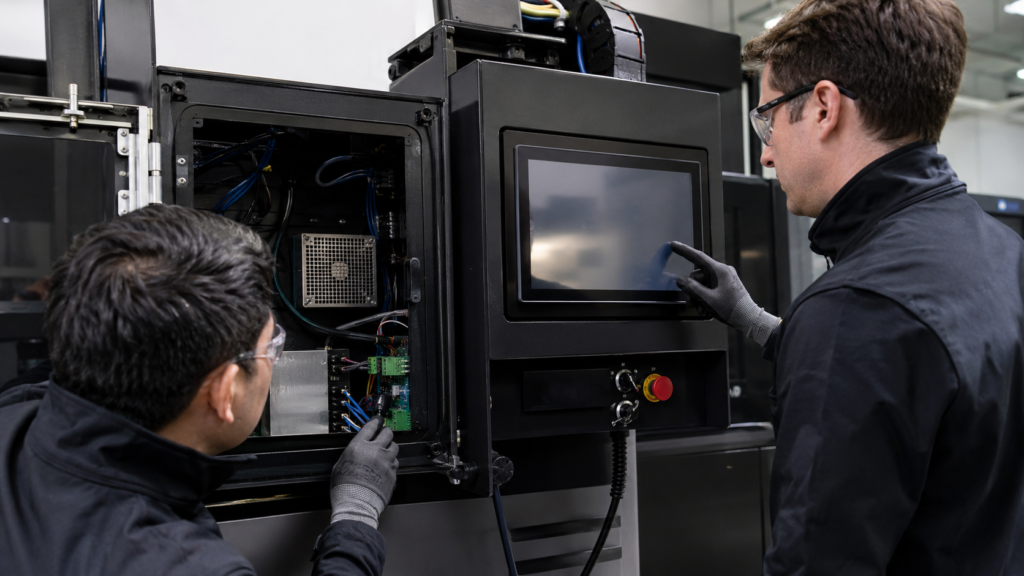

Une IHM locale embarquée et un poste de travail d'ingénierie externe peuvent tous deux présenter des informations machine, mais ils servent généralement des rôles différents. L'IHM locale peut soutenir l'exploitation courante, la connaissance de l'état de la machine, les actions utilisateur approuvées, les alarmes et la navigation de service sur l'équipement. Un poste de travail externe peut soutenir la préparation de fabrication, les diagnostics approfondis, la revue des journaux, le développement de paramètres, l'analyse de données ou le service logiciel.
Ne supposez pas qu'un moniteur plus grand est un substitut à l'affichage embarqué. Un module TFT brut nécessite un chemin d'affichage natif compatible, une alimentation du panneau, un contrôle du rétroéclairage, un montage et souvent une connexion tactile séparée. Un moniteur externe accepte généralement un signal d'affichage standardisé fini et possède son propre contrôleur interne.
La spécification de l'équipement doit identifier les fonctions qui doivent rester disponibles localement, celles qui sont réservées à l'ingénierie, comment l'accès est contrôlé et comment les utilisateurs identifient la source et l'âge des informations. Un deuxième écran ne fournit pas automatiquement la synchronisation, la gestion des autorisations ou le comportement de repli.
L'IHM finie doit s'adapter au boîtier de la machine, et non seulement fonctionner sur un banc de développement ouvert. Examinez la zone active, l'ouverture du cadre, la lentille de protection, l'empilement tactile, la méthode de montage, l'accès aux connecteurs, le rayon de courbure du FPC, le soulagement de traction, le routage des câbles, le dégagement de service, la chaleur du rétroéclairage et l'électronique environnante.
Évaluez la lisibilité en utilisant l'angle de montage et l'éclairage prévus. Les réflexions des fenêtres du boîtier, des luminaires suspendus, des vêtements de l'opérateur et des surfaces métalliques voisines peuvent affecter le résultat optique final. Testez l'affichage sélectionné avec sa lentille de protection réelle, sa couche tactile, sa méthode de liaison et son interface graphique représentative.
La poudre, les débris, les matériaux de nettoyage, les conditions thermiques, les vibrations, les panneaux mobiles et le bruit électrique doivent être pris en compte au niveau de l'équipement fini. Un module d'affichage seul n'établit pas la protection contre l'ingress, l'aptitude environnementale, les performances CEM ou la fiabilité de la machine.
Rédigez les exigences en termes testables. “ Qualité industrielle ”, “ tactile avec gants ”, “ facile à lire ” et “ résistant à la poussière ” ne suffisent pas sans conditions de fonctionnement définies, construction du couvercle, actions utilisateur, méthodes de test et critères d'acceptation.
L'affichage peut rester alimenté même lorsque l'hôte IHM, les données des capteurs, la communication du contrôleur ou le logiciel machine sont indisponibles. L'application ne doit pas présenter des informations conservées comme si elles étaient actuelles. Définissez comment l'IHM représente les données indisponibles, retardées, invalides ou partiellement mises à jour.
Examinez l'alimentation du panneau, l'initialisation de l'affichage, l'activation du rétroéclairage, le démarrage de l'hôte, la disponibilité du contrôleur tactile, le démarrage de l'application, la connexion de communication, l'authentification utilisateur et la réception de données machine valides. Les critères d'acceptation doivent décrire ce que l'opérateur voit à chaque étape.
Testez les cycles d'alimentation répétés, le démarrage incomplet, le redémarrage de l'application IHM, la perte de communication des capteurs ou du contrôleur, la perte du contrôleur tactile, la déconnexion du poste de travail externe et la restauration du contexte machine actuel. L'écran LCD TFT présente le résultat de l'état du système ; il ne détermine pas indépendamment si les données sous-jacentes sont valides.
La validation doit progresser de la mise sous tension électrique à l'hôte prévu, au panneau, à l'empilement tactile, au contrôleur actif le cas échéant, au système de câbles, au boîtier, au logiciel applicatif et à l'environnement de la machine de fabrication additive. Une démonstration sur carte de développement n'établit pas l'aptitude à la production ou le comportement du système.
Utilisez un contenu et des flux de travail GUI représentatifs. Évaluez les états de fonctionnement normaux, la préparation de fabrication, la navigation des alarmes, l'accès à la maintenance, les permissions utilisateur, le comportement de l'âge des données, la perte de communication, l'interruption d.
Mechanical review should include panel alignment, visible area, cover-lens fit, FPC routing, connector retention, cable strain relief, door or panel movement, thermal conditions, and replacement access. If the architecture uses an active display controller or bridge, include its firmware, startup, heat, power, and lifecycle in the validation plan.
The objective is to confirm that the display layer supports the intended operator workflow. It is not to infer part quality, process qualification, material suitability, or equipment compliance from the presence of an HMI.
Provide the target active area, enclosure drawing, orientation, mounting location, representative GUI, viewing distance, host processor or board, available native display interfaces, operating system, touch and cover requirements, cable constraints, power sequence, process environment, project stage, and expected demand range.
Also identify the requested delivery boundary: a TFT LCD module, display-and-touch assembly, covered display assembly, LCD with an active controller board, embedded computing platform, or a more complete HMI subsystem. These are different deliverables and require different compatibility evidence.
RJY Display can review applicable existing display platforms and project-specific customization involving touch, cover construction, backlight, interface, controller board, FPC, and mechanical coordination. Feasibility depends on the selected module and confirmed requirements. This does not imply that any arbitrary new LCD cell size can be developed from zero or that RJY qualifies the complete additive manufacturing machine.
Contact RJY Display for an additive manufacturing HMI display review with the host, interface, touch, optical, mechanical, environmental, and operator-workflow requirements needed to assess the display layer.
No. The TFT LCD presents visual information. A complete HMI also requires a host, application software, input devices, communications, power, enclosure integration, and defined behavior within the machine architecture.
No. An HMI can present machine or process information supplied by the equipment. It does not establish part quality, process qualification, material suitability, or compliance with a customer or industry requirement.
Non. Un câble passif ne peut pas convertir le HDMI en une interface de panneau MIPI, RGB, LVDS ou eDP brute. Un contrôleur actif ou un pont compatible est requis et doit prendre en charge la source et les exigences exactes du panneau.
No. The video interface drives pixels to the LCD. Touch normally uses a separate sensor, controller, connection, firmware configuration, and software input path.
Provide the enclosure and active-area target, representative GUI, host platform, native display outputs, operating system, touch and cover requirements, mounting and environmental conditions, cable and power constraints, project stage, and expected demand range.
