설명

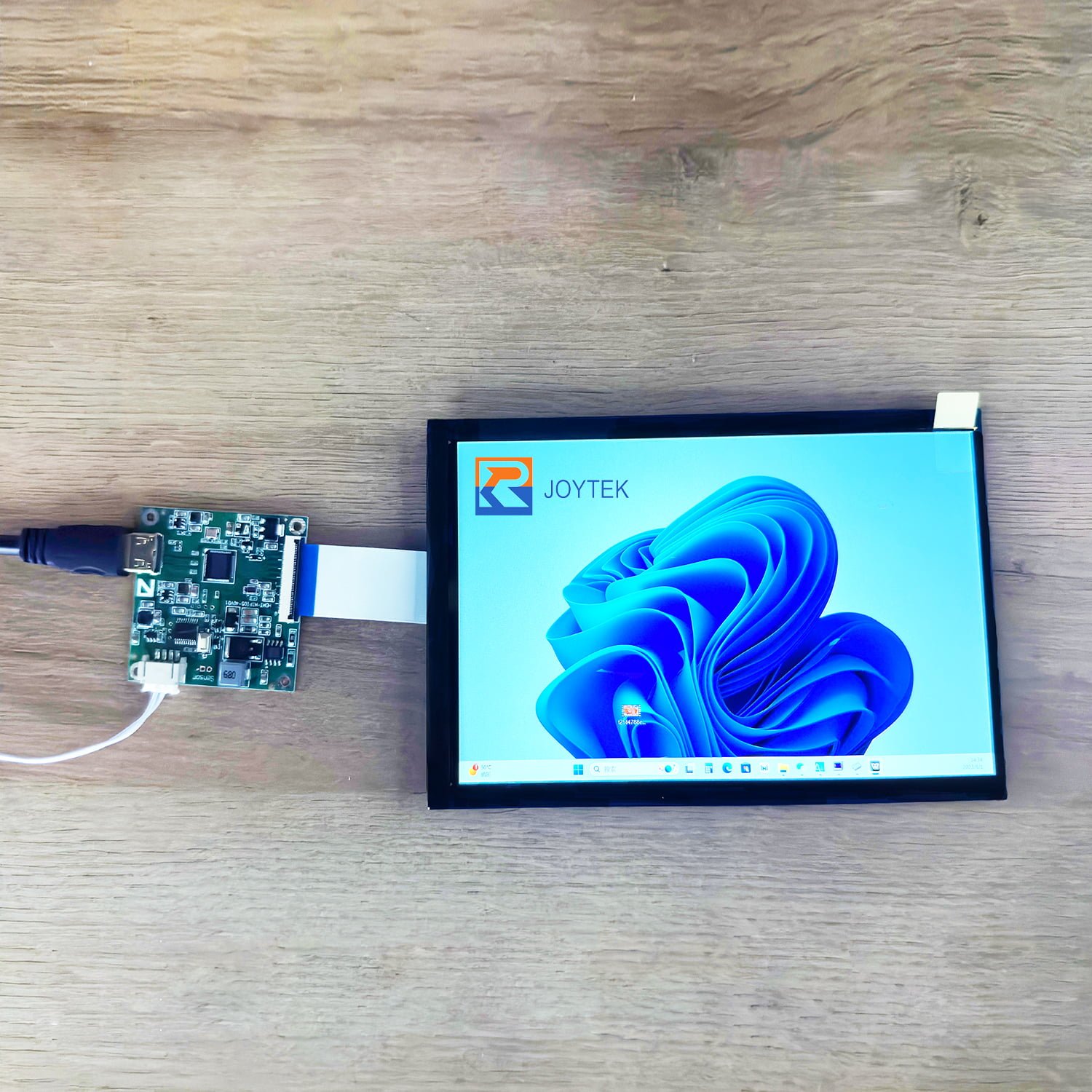

7인치 1024×600 정전식 터치 디스플레이와 결합된 RJYZN07000009 HMI 마더보드는 대화형 임베디드 시스템을 위한 고성능 플랫폼을 찾는 개발자를 위한 고급 솔루션을 제공합니다.

디스플레이 및 터치 기능

• 7인치 TFT LCD: 1024×600 해상도를 자랑하는 이 디스플레이는 산업용 제어판부터 소비자 기기에 이르기까지 다양한 애플리케이션에 적합한 선명하고 생생한 비주얼을 제공합니다.
• 정전식 터치 인터페이스: 멀티터치 기능을 지원하여 최신 사용자 인터페이스에 필수적인 부드럽고 반응이 빠른 상호 작용을 보장합니다.

하드웨어 하이라이트

• ZDP14X0 디스플레이 드라이버: 이 강력한 칩은 RGB/MIPI 인터페이스를 지원하여 최대 1920×1080의 고해상도 디스플레이를 가능하게 합니다. 16/64MB의 디스플레이 메모리, 2D 그래픽 가속기, MJPEG 디코딩이 통합되어 있어 복잡한 그래픽 및 비디오 처리에 이상적입니다.
• 포괄적인 인터페이스:
  • RGB 인터페이스: 원활한 디스플레이 통합을 위한 50핀, 0.5mm 연결.
  • 터치 패널 인터페이스정전식 터치 센서용 6핀, 0.5mm I2C 인터페이스.
  • 직렬 인터페이스 디버그: 4핀, 2.54mm 인터페이스로 개발 중 디버깅이 용이합니다.
  • 추가 기능: 5V 패시브 버저, SD 카드 슬롯, 스피커 인터페이스, DC 전원 입력(12-48V), 저장용 128MB NOR 플래시, I2C 인터페이스가 있는 RTC, RS485 통신, 펌웨어 업데이트용 USB 포트, SPI 통신 인터페이스가 포함되어 있습니다.

다양한 애플리케이션

이 마더보드와 디스플레이 조합은 다양한 애플리케이션에 이상적입니다:

• 산업 자동화: 기계 제어 및 모니터링을 위한 인터페이스 역할을 합니다.
• 홈 자동화: 스마트 홈 디바이스를 위한 중앙 제어 허브 역할을 합니다.
• 의료 기기: 의료 모니터링 장비에 직관적인 터치스크린 인터페이스를 제공합니다.
• 리테일 키오스크: 대화형 키오스크를 통해 고객 참여를 강화하세요.
• 자동차 시스템: 인포테인먼트 및 차량 제어를 위해 차량 대시보드에 통합합니다.
• 피트니스 장비: 러닝머신과 같은 체육관 장비의 사용자 인터페이스를 관리합니다.
• 스마트 기기: 최신 가전제품을 위한 임베디드 제어판.
• 공공 정보 시스템: 디지털 사이니지 및 안내 키오스크에서 사용.
