Ein TFT-LCD-Datenblatt kann den Displaymodus beschreiben als normally black oder normally white. Diese Begriffe klingen einfach, werden aber häufig missverstanden. Manche Käufer nehmen an, dass sie die Farbe eines nicht mit Strom versorgten Moduls beschreiben. Andere interpretieren Normally Black als Garantie für einen besseren Kontrast oder Normally White als Zeichen einer älteren Technologie.
Keine dieser Annahmen ist für sich genommen zuverlässig.
Normally Black und Normally White beschreiben, wie das optische System des LCDs das Licht in seinem Referenz- oder nicht aktivierten Zustand steuert. Das Verhalten wird durch die Flüssigkristallanordnung, die Polarisatoren, die Elektrodenstruktur und die Ansteuerungsmethode bestimmt. Es beschreibt nicht die gesamte Leistungsfähigkeit des fertigen Displays.
Das Verständnis des Unterschieds hilft Ingenieuren, Datenblätter zu interpretieren, potenzielle TFT-Module zu vergleichen und zu diagnostizieren, was beim Start, bei Signalverlust oder bei anormalem Betrieb geschieht.
Was bedeuten „Normally Black“ und „Normally White“?
Ein Flüssigkristalldisplay erzeugt nicht an jedem Pixel Licht. In einem transmissiven TFT-LCD erzeugt die Hintergrundbeleuchtung Licht, und der LCD-Stapel steuert, wie viel dieses Lichts den Betrachter erreicht.
Die Flüssigkristallschicht befindet sich zwischen polarisierenden Elementen. Die Änderung des elektrischen Zustands eines Pixels ändert, wie das Licht durch dieses optische System gelangt.
Normally-Black-LCD
In einem Normally-Black-Modus blockiert der optische Referenzzustand den größten Teil des durchgelassenen Lichts. Das Anlegen der vorgesehenen Pixel-Ansteuerung ändert die Ausrichtung des Flüssigkristalls, sodass kontrollierte Lichtmengen durchgelassen werden können.
Der Begriff “normally black” bezieht sich daher auf einen dunklen Referenzzustand – nicht auf die schwarze Farbe des Deckglases, des Rahmens oder des gesamten nicht mit Strom versorgten Moduls.
Normally-White-LCD
In einem Normally-White-Modus lässt der optische Referenzzustand mehr Licht durch. Die angelegte Pixel-Ansteuerung ändert die Ausrichtung des Flüssigkristalls, um die Transmission zu verringern und dunklere Graustufen zu erzeugen.
“White” in diesem Begriff bedeutet einen lichtdurchlässigen Zustand, wenn die Hintergrundbeleuchtung und das optische System in Betrieb sind. Es bedeutet nicht, dass das Modul nach dem vollständigen Entfernen der elektrischen Versorgung weißes Licht emittiert.
Warum ein nicht mit Strom versorgtes LCD möglicherweise nicht schwarz oder weiß erscheint
Die Begriffe “normally black” und “normally white” werden manchmal als Anweisungen für einen einfachen Ausschalt-Test interpretiert. In der Praxis kann das Erscheinungsbild eines nicht mit Strom versorgten Moduls komplexer sein.
Wenn ein Gerät vollständig ausgeschaltet ist, ist seine Hintergrundbeleuchtung normalerweise ebenfalls aus. Ohne Beleuchtung durch die Hintergrundbeleuchtung kann der Betrachter Reflexionen von den Polarisatoren, dem Deckglas und den inneren optischen Schichten sehen, anstatt den beabsichtigten transmissiven Zustand.
Das sichtbare Erscheinungsbild kann sein:
- Dunkelgrau statt Schwarz
- Silbern, grünlich oder leicht farbig unter Umgebungslicht
- Hellgrau statt Weiß
- Unterschiedlich bei Betrachtung aus einem anderen Winkel
- Unterschiedlich mit oder ohne Deckglas oder Touchpanel
Restladung und die genaue Abschaltsequenz können die Pixel ebenfalls kurz nach dem Entfernen der Stromversorgung beeinflussen. Daher sollte der Displaymodus aus der Panel-Spezifikation bestätigt werden, anstatt ihn nur durch Betrachten eines nicht angeschlossenen LCDs zu beurteilen.

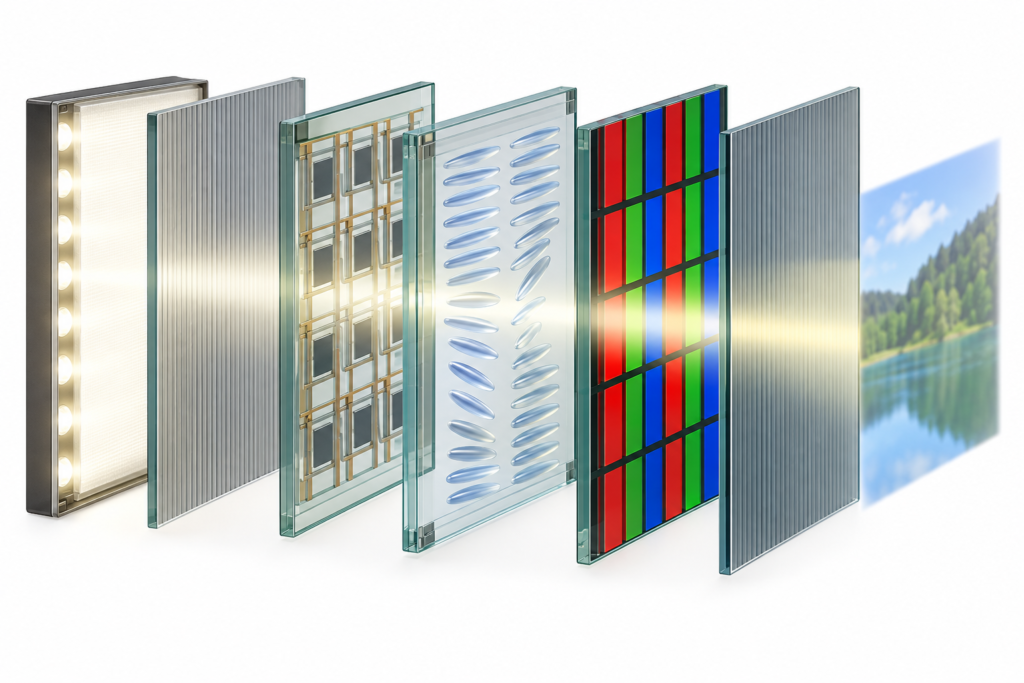

Wie ein TFT-LCD das Licht steuert
Ein vereinfachtes transmissives TFT-LCD umfasst:
- Eine LED-Hintergrundbeleuchtung
- Optische Filme, die die Hintergrundbeleuchtung verteilen
- Einen hinteren Polarisator
- TFT-Glas mit Pixelelektroden und Schaltelementen
- Eine Flüssigkristallschicht
- Farbfilterglas
- Einen vorderen Polarisator
Die beiden Polarisatoren und die Flüssigkristallschicht wirken zusammen als optisches Ventil. Die TFT-Schaltung steuert die Spannung für jedes Subpixel, während die Flüssigkristalle den Polarisationszustand des Lichts verändern. Der vordere Polarisator lässt dann einen Teil dieses Lichts durch oder blockiert ihn.
Rot-, Grün- und Blaufilter erzeugen das sichtbare Farbbild. Graustufen entstehen durch die Steuerung der Lichtdurchlässigkeit der Subpixel, nicht einfach durch vollständiges Ein- oder Ausschalten jedes Pixels.
Der Referenzzustand bedeutet nicht den normal angezeigten Inhalt
Das Wort “normally” beschreibt das Referenzverhalten des elektrooptischen Modus. Im normalen Betrieb aktualisiert ein Aktivmatrix-Display kontinuierlich die Pixelspannungen. Die sichtbaren schwarzen und weißen Bereiche der Benutzeroberfläche sind daher angesteuerte Bildzustände.
Diese Unterscheidung ist wichtig bei der Diagnose eines Bildschirms, der beim Start hell, dunkel oder unregelmäßig wird. Der beobachtete Zustand kann durch den Controller, die Initialisierungssequenz, das Data-Enable-Signal, das Timing, die Stromversorgungsschienen und die Hintergrundbeleuchtung beeinflusst werden – nicht nur dadurch, ob das Panel als normally black oder normally white klassifiziert ist.

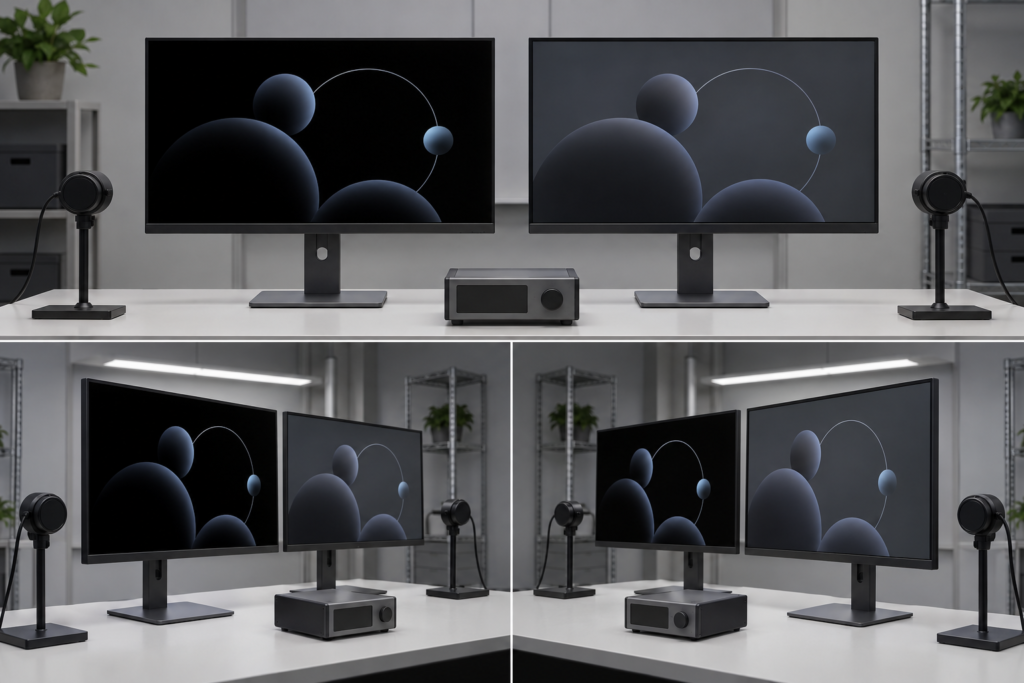

Wie sich die beiden Modi in der Praxis unterscheiden
| Vergleich | Normalerweise schwarz | Normally white |
|---|---|---|
| Optischer Referenzzustand | Primär lichtblockierend | Primär lichtdurchlässig |
| Erzeugung des Hellzustands | Pixelansteuerung erhöht die gesteuerte Transmission | Der Referenzzustand lässt bereits mehr Licht durch |
| Erzeugung des Dunkelzustands | Dem optischen Referenzzustand zugeordnet | Pixelansteuerung reduziert die Lichtdurchlässigkeit |
| Erscheinungsbild ohne Hintergrundbeleuchtung | Nicht zwangsläufig ideales Schwarz | Nicht zwangsläufig sichtbares Weiß |
| Schlussfolgerung zur Anzeigequalität | Kann nicht allein aus dem Modus bestimmt werden | Kann nicht allein aus dem Modus bestimmt werden |
Normally-black-Konfigurationen werden häufig mit einem dunkleren Referenzzustand assoziiert. Das schwarze Erscheinungsbild eines fertigen Displays hängt jedoch auch von der LCD-Technologie, der Polarisatoreffizienz, dem Zellendesign, der Hintergrundbeleuchtungs-Leckage, dem Betrachtungswinkel, der optischen Verbindung und den Umgebungsreflexionen ab.
Die Bezeichnung normally black garantiert kein perfektes Schwarz. Transmissive TFT-LCDs verwenden eine Hintergrundbeleuchtung, und in dunklen Bildbereichen kann eine gewisse Lichtleckage verbleiben.
Ebenso sollte ein normally-white-Display nicht automatisch als minderwertig betrachtet werden. Es kann für eine Anwendung geeignet sein, wenn seine vollständige optische Leistung, seine Betrachtungseigenschaften, seine Kosten und seine Betriebsbedingungen die Produktanforderungen erfüllen.
Sind TN-Displays immer Normally White?
TN- (Twisted-Nematic-)LCDs werden häufig in normally-white-Konfigurationen angetroffen. In einer vereinfachten normally-white-TN-Zelle ändert die Flüssigkristallverdrillung im Referenzzustand die Polarisation des Lichts, sodass es den vorderen Polarisator passieren kann. Das Anlegen einer Spannung reduziert diese Verdrillung und verändert die Transmission.
Jedoch sind die TN-Technologie und der normally-white-Betrieb keine identischen Definitionen. TN beschreibt den Flüssigkristallmodus, während normally white den elektrooptischen Zustand beschreibt. Der tatsächliche Anzeigemodus muss aus der spezifischen Panel-Dokumentation bestätigt werden.
Es ist sicherer zu sagen:
- Viele TN-Module sind normally white.
- Ein Panel sollte nicht allein anhand der TN-Terminologie klassifiziert werden.
- Betrachtungsrichtung, Kontrast und Farbverhalten variieren weiterhin je nach Modul.
Sind IPS- und VA-Displays Normally Black?
IPS- und VA-LCDs werden häufig mit normally-black-Betrieb assoziiert. Ihre Flüssigkristallstrukturen unterscheiden sich von der herkömmlichen TN-Anordnung, und viele Implementierungen verwenden einen dunklen Referenzzustand.
Auch hier sollte der Technologiename nicht das Datenblatt ersetzen. IPS, VA und verwandte kommerzielle Begriffe umfassen mehrere Implementierungen. Ein Käufer sollte den Anzeigemodus, die Betrachtungseigenschaften und die optischen Spezifikationen des genauen Moduls bestätigen.
IPS wird oft gewählt, wenn eine Anwendung ein konsistenteres Erscheinungsbild über breitere Betrachtungspositionen erfordert, aber die Begriffe “IPS” und “normally black” bestätigen für sich genommen weder Helligkeit, Kontrast, Farbgamut, Reaktionszeit noch Außenlesbarkeit.
Bedeutet Normally Black einen besseren Kontrast?
Nicht automatisch. Kontrast ist eine Beziehung zwischen der Leuchtdichte heller und dunkler Bildzustände unter definierten Messbedingungen. Normally-black-Betrieb kann einen dunklen Referenzzustand unterstützen, aber das fertige Ergebnis hängt von mehr als dem Referenzmodus ab.
Faktoren, die den wahrgenommenen Kontrast beeinflussen, sind unter anderem:
- LCD-Zellenstruktur
- Polarisator-Design und -Ausrichtung
- Hintergrundbeleuchtungs-Leckage
- Betrachtungsrichtung und Betrachtungswinkel
- Umgebungslichtreflexion
- Deckglas- und Touchpanel-Konstruktion
- Luftspalt oder optische Verbindung
- Oberflächenbehandlungen wie Anti-Glare- oder Anti-Reflex-Optionen
- Gamma, Timing und Bildkonfiguration
Ein Panel mit starkem Laborkontrast kann hinter reflektierendem Deckglas in einem hellen Raum dennoch verwaschen aussehen. Umgekehrt kann eine geeignete optische Integration das wahrgenommene Ergebnis verbessern, ohne die Klassifizierung normally black oder normally white zu ändern.
Beeinflusst der Displaymodus den Betrachtungswinkel?
Der Anzeigemodus kann beeinflussen, wie sich dunkle und helle Zustände bei verschiedenen Winkeln verhalten, aber der Betrachtungswinkel hängt von der vollständigen LCD-Architektur ab.
Ein normally-white-TN-Display kann bei Betrachtung aus einer ungünstigen Richtung Kontrastumkehr oder Farbveränderungen zeigen. Aus diesem Grund geben TN-Datenblätter oft eine bevorzugte Betrachtungsrichtung an.
Ein normally-black-IPS-Display kann ein konsistenteres Bild über eine breitere Palette von Positionen aufrechterhalten, kann aber bei schrägen Winkeln dennoch Helligkeits- oder Farbveränderungen aufweisen. Deckglas, Verbindung und Reflexionen beeinflussen ebenfalls, was Benutzer tatsächlich sehen.
Bei der Auswahl eines Displays sollten Entwickler definieren:
- Die normale Position des Benutzers
- Ob das Produkt vertikal oder horizontal montiert wird
- Ob mehrere Benutzer es gleichzeitig betrachten
- Ob eine Drehung ins Hoch- oder Querformat erforderlich ist
- Die Umgebungslichtbedingungen
Physische Muster sollten aus den realen Betriebspositionen bewertet werden. Ein Display-Modus-Etikett kann diesen Test nicht ersetzen.
Was geschieht beim Start oder bei Signalverlust?
Produktteams wählen manchmal ein Normally-Black-Display, weil sie erwarten, dass der Bildschirm dunkel bleibt, wenn der Host inaktiv ist. Das tatsächliche Starterscheinungsbild hängt von der vollständigen Systemsequenz ab.
Ein TFT-LCD-Modul kann mehrere separat gesteuerte Funktionen umfassen:
- Logikversorgung
- Analog- und Gate-Treiberspannungen
- Reset und Initialisierung
- Pixel-Datenübertragung
- Display-Enable-Signale
- LED-Hintergrundbeleuchtungsversorgung
Wenn die Hintergrundbeleuchtung eingeschaltet wird, bevor gültige Bilddaten und eine korrekte Panel-Initialisierung vorliegen, kann der Benutzer einen grauen, weißen, dunklen oder instabilen Zwischenzustand sehen. Dies sollte nicht automatisch als Beweis dafür interpretiert werden, dass das Panel falsch spezifiziert wurde.
Ebenso führt der Verlust des Videosignals nicht zwangsläufig dazu, dass jedes TFT-LCD kontrolliert in seinen optischen Referenzzustand zurückkehrt. Das Display kann sein letztes Bild kurzzeitig beibehalten, ein undefiniertes Muster anzeigen oder sich gemäß seinem Timing-Controller und Systemdesign verhalten.
Geräte, die ein kontrolliertes Starterscheinungsbild erfordern, sollten die Hintergrundbeleuchtung, den Reset, die Display-Initialisierung und die Bildquelle als eine Sequenz verwalten.
Normally Black bedeutet nicht ausfallsicheres Schwarz
Bei sicherheitsrelevanten oder hochgradig kontrollierten Geräten ist es riskant anzunehmen, dass ein Normally-Black-LCD nach jedem Systemfehler immer schwarz wird.
Ein Fehler kann nur einen Teil des Systems betreffen. Zum Beispiel:
- Die Hintergrundbeleuchtung kann aktiv bleiben, nachdem die Bilddaten aufgehört haben.
- Das Panel kann vorübergehend ein vorheriges Bild beibehalten.
- Eine Versorgungsschiene kann mit einer anderen Rate abfallen als eine andere Schiene.
- Der Controller kann während des Neustarts ein undefiniertes Muster ausgeben.
- Elektrisches Rauschen kann die Schnittstellensignale beeinflussen.
Wenn ein bestimmtes Fehlererscheinungsbild erforderlich ist, muss es auf Systemebene entworfen und validiert werden. Die Klassifizierung als Normally Black allein ist kein Sicherheitsmechanismus oder eine Garantie für den Fehlerzustand.
Kann man ein Normally-White-LCD in ein Normally-Black-LCD umwandeln?
Der Normalmodus ist Teil des optischen LCD-Designs. Er wird normalerweise nicht durch eine Menüeinstellung, einen Firmware-Befehl oder eine einfache Invertierung der Bilddaten geändert.
Software kann angezeigte Farben invertieren, wodurch weiße Benutzeroberflächenbereiche schwarz und schwarze Bereiche weiß werden. Dies ändert den Inhalt, nicht den zugrunde liegenden elektrooptischen Modus.
Das Ändern der Polarisatorausrichtung oder das Ersetzen optischer Schichten ist ebenfalls keine praktikable Feldumrüstung. Polarisatoren werden als Teil des Panel-Designs ausgewählt und laminiert. Ihre Modifikation kann Kontrast, Farbe, Betrachtungsverhalten, Haltbarkeit und Fertigungsausbeute beeinflussen.
Wenn das Projekt einen anderen Normalmodus erfordert, besteht der geeignete Weg darin, ein anderes LCD-Modul zu bewerten oder eine machbare Display-Konfiguration auf Basis einer bestehenden Plattform zu besprechen.
Wie man den Modus in einem realen Produkt überprüft
Das Panel-Datenblatt prüfen
Nach Feldern wie Display-Modus, LCD-Modus, Normally Black, Normally White, Transmissivtyp, TN, IPS oder VA suchen. Sich nicht nur auf den Produkttitel des Verkäufers verlassen.
Das Panel von der Beschreibung der Controller-Platine trennen
Der LCD-Modus ist eine optische Eigenschaft des Panels. Die Controller-Platine liefert die Signale und die für den Betrieb erforderliche Sequenzierung. Eine Platine kann den physischen Flüssigkristallmodus nicht allein durch Software umwandeln.
Das Display unter kontrollierten Bedingungen beobachten
Schwarz-, Weiß-, Grau- und Farbmuster aus den vorgesehenen Betrachtungspositionen vergleichen. Inhalt, Hintergrundbeleuchtungseinstellung und Umgebungsbeleuchtung beim Vergleich von Mustern konsistent halten.

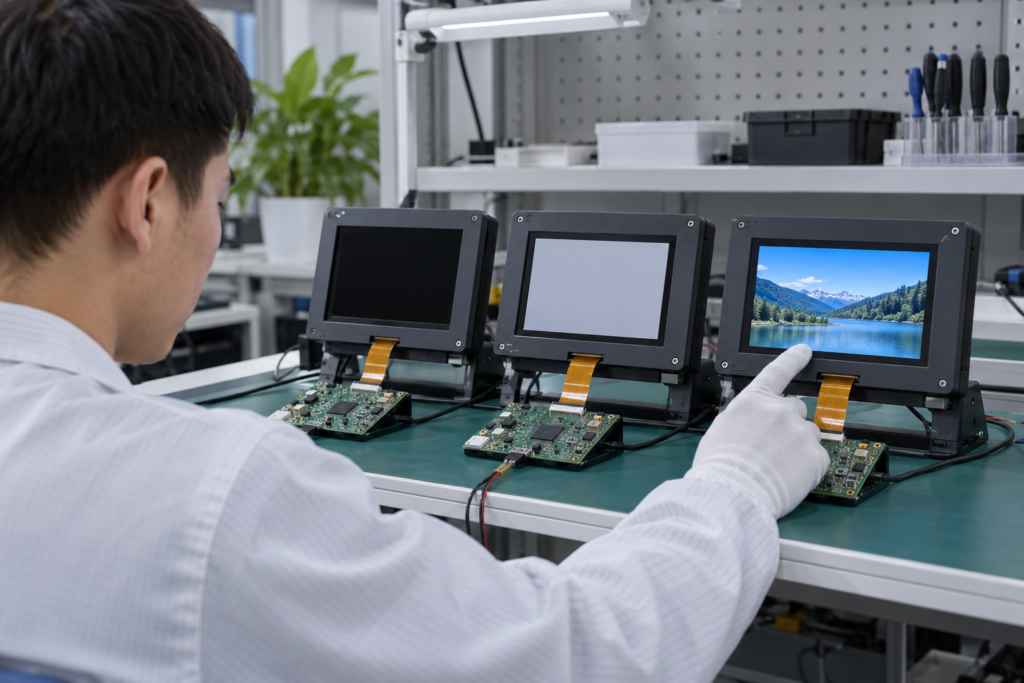

Start- und Herunterfahrverhalten testen
Aufzeichnen, wann Logikversorgung, Bilddaten und Hintergrundbeleuchtung aktiv werden. Wenn ein unerwünschtes Aufblitzen auftritt, die Sequenzierung und Firmware untersuchen, bevor angenommen wird, dass eine Änderung des LCD-Modus das Problem lösen wird.
Das zusammengebaute Produkt testen
Deckglas, Touch-Schichten, Bonding, Rahmen-Druck und Gehäusereflexionen können das wahrgenommene Bild verändern. Die abschließende Bewertung mit dem im repräsentativen Gehäuse installierten Display abschließen.
Wie man zwischen Normally Black und Normally White wählt
Die richtige Wahl hängt von der Anwendung ab und nicht von einer universellen Rangfolge.
Das Schnittstellendesign berücksichtigen
Eine dunkle Benutzeroberfläche kann von einem Display mit starkem Dunkelzustands-Erscheinungsbild profitieren, insbesondere wenn große schwarze Bereiche sichtbar bleiben. Eine überwiegend helle Benutzeroberfläche kann größeren Wert auf Weißgleichmäßigkeit, Helligkeit und Leistungsanforderungen legen.
Die Betrachtungspositionen berücksichtigen
Industrielle Panels, die unterhalb der Augenhöhe montiert sind, Handheld-Geräte, Wandsteuerungen und zentrale Tischprodukte haben unterschiedliche Betrachtungsanforderungen. Der LCD-Modus sollte zusammen mit der Panel-Technologie und der spezifizierten Betrachtungsrichtung betrachtet werden.
Starterwartungen berücksichtigen
Wenn ein Produkt ein helles Aufblitzen beim Start vermeiden muss, sollte das Engineering-Team sowohl das Panel als auch die Hintergrundbeleuchtungs-Steuersequenz untersuchen. Die Auswahl von Normally Black kann helfen, den beabsichtigten optischen Zustand zu definieren, aber die Systemsequenzierung erfordert dennoch eine Validierung.
Die vollständige optische Baugruppe berücksichtigen
Ein kapazitiver Touchscreen, dickes Deckglas, eine Anti-Glare-Behandlung oder ein Luftspalt können das wahrgenommene Schwarzniveau und die Reflexion beeinflussen. Die vollständige Baugruppe vergleichen, anstatt die Entscheidung anhand eines blanken LCD-Musters zu treffen.
Alle erforderlichen Spezifikationen berücksichtigen
Der Display-Modus ist nur eine Zeile in einem Datenblatt. Das ausgewählte Modul muss auch die erforderlichen Anforderungen an Größe, Auflösung, Schnittstelle, Pin-Definition, Helligkeit, Betrachtungseigenschaften, Hintergrundbeleuchtung, Touch, Temperatur und mechanische Einschränkungen erfüllen.
Häufige Auswahlfehler
- Wenn normalerweise Schwarz perfektes Schwarz bedeutet: kann ein transmissives LCD dennoch Hintergrundbeleuchtungs-Leckage und Oberflächenreflexionen aufweisen.
- Wenn normalerweise Weiß einen weißen Bildschirm im ausgesteckten Zustand bedeutet: ist die Hintergrundbeleuchtung normalerweise aus, wenn das Modul keinen Strom hat.
- Allein aufgrund des Modus auswählen: Kontrast, Betrachtungswinkel und optische Integration müssen ebenfalls bewertet werden.
- Software-Farbinversion mit LCD-Modus verwechseln: Das Ändern von UI-Farben ändert nicht den physischen Modus des Panels.
- Einen garantierten Fehlerzustand erwarten: Start- und Fehlerverhalten hängen vom gesamten Anzeigesystem ab.
- Das Gehäuse ignorieren: Reflexionen, Druck und Abdeckmaterialien können das endgültige Erscheinungsbild verändern.
Erforderliche Informationen für die Displayauswahl
Für eine projektspezifische TFT-LCD-Bewertung bereiten Sie vor:
- Zielbildschirmgröße und Auflösung
- Bevorzugte LCD-Technologie und Anzeigemodus, falls bekannt
- Benutzeroberflächen-Hintergrund und normaler Inhalt
- Erforderliche Betrachtungspositionen und Produktausrichtung
- Innen-, Außen- und Umgebungslichtbedingungen
- Helligkeits- und Betriebstemperaturanforderungen
- Display-Schnittstelle und Host-Plattform
- Panel-Datenblatt oder Referenzmodell
- Touchscreen- und Abdeckglas-Anforderungen
- Gehäusezeichnung und Aktivbereichsöffnung
- Anforderungen an Start, Herunterfahren oder Signalverlust
- Prototypenmenge und geschätzter Projektbedarf
Wählen Sie das vollständige Display-System, nicht ein einzelnes Datenblatt-Label
Normally black und normally white erklären den optischen Referenzzustand eines LCD. Sie bestimmen für sich genommen nicht Kontrast, Betrachtungswinkel, Bildqualität, Startverhalten oder Anwendungseignung.
Ein sinnvoller Auswahlprozess berücksichtigt den LCD-Modus zusammen mit Panel-Technologie, optischer Leistung, Betrachtungsposition, Hintergrundbeleuchtung, Deckglas, Touch-Integration, Controller-Timing und Gehäusebedingungen.
Wenn Sie TFT-LCD-Module für ein Embedded-Produkt vergleichen, erkunden Sie RJY kundenspezifische Display-Lösungen oder kontaktieren Sie RJY mit den Panel-, Host- und mechanischen Anforderungen für eine technische Bewertung.
Häufig gestellte Fragen
Was ist ein Normally-Black-LCD?
Ein Normally-Black-LCD verwendet einen primär lichtblockierenden optischen Referenzzustand. Das Anlegen der vorgesehenen Pixel-Ansteuerung steuert, wie viel Licht durch das LCD hindurchtritt. Der Begriff garantiert kein perfektes Schwarz und definiert nicht das Erscheinungsbild des vollständigen unbestromten Moduls.
Was ist ein Normally-White-LCD?
Ein Normally-White-LCD verwendet einen primär lichtdurchlässigen optischen Referenzzustand. Die Pixel-Ansteuerung wird verwendet, um die Transmission zu reduzieren und dunklere Pegel zu erzeugen. Es bedeutet nicht, dass der Bildschirm ohne eine in Betrieb befindliche Hintergrundbeleuchtung weißes Licht erzeugt.
Ist Normally Black immer besser als Normally White?
Nein. Die Eignung hängt von Panel-Technologie, Kontrast, Betrachtungsrichtung, Helligkeit, Schnittstellendesign, optischer Integration und Betriebsbedingungen ab. Das Display sollte anhand der vollständigen Produktanforderungen bewertet werden.
Sind alle TN-LCDs Normally White?
Viele TN-LCDs verwenden Normally-White-Betrieb, aber die Begriffe sind nicht austauschbar. TN beschreibt einen Flüssigkristallmodus, während Normally White einen elektrooptischen Zustand beschreibt. Bestätigen Sie den tatsächlichen Modus anhand des Panel-Datenblatts.
Kann Software ein Normally-White-LCD in ein Normally-Black-LCD ändern?
Nein. Software kann die Farben des angezeigten Inhalts invertieren, aber sie ändert nicht den zugrunde liegenden Flüssigkristallmodus oder die Polarisatorkonfiguration.
