En primer lugar, el táctil Android y el táctil HDMI pueden coexistir, pero solo si el sistema está diseñado y configurado correctamente. El punto clave es que HDMI normalmente no transporta la entrada táctil. En una configuración Una pantalla táctil HDMI típica, HDMI envía la señal de video a la pantalla externa, mientras que USB envía la señal táctil de vuelta al dispositivo Android.
Esta distinción es importante para los proyectos de pantallas Android. Muchos clientes describen un monitor externo como una “pantalla táctil HDMI”, pero la función táctil generalmente depende de una segunda conexión, más comúnmente USB. La placa Android debe ser compatible con salida HDMI, entrada USB Host u OTG, un controlador de dispositivo táctil compatible y un mapeo de entrada correcto. Si falta alguna de estas condiciones, la pantalla puede mostrar la interfaz Android correctamente, pero la función táctil podría no responder.
Para pantallas Android industriales, paneles de control inteligentes, quioscos, terminales HMI y sistemas embebidos, la coexistencia del táctil Android y el táctil HDMI debe evaluarse como un problema de integración a nivel de sistema. No es solo una cuestión de cables. Implica la salida de video, la entrada táctil, el soporte de controladores, la configuración del firmware, el enrutamiento de entrada, la alimentación eléctrica, la conexión a tierra y el comportamiento final de la aplicación.
Una pantalla táctil Android generalmente se refiere a una pantalla y un panel táctil que están directamente integrados con un dispositivo Android o una placa controladora Android. En productos embebidos, la pantalla puede conectarse a la placa Android a través de MIPI, LVDS, eDP, RGB, HDMI u otra interfaz de pantalla, mientras que el panel táctil puede conectarse a través de I2C, USB, SPI u otra interfaz táctil, dependiendo del diseño del hardware.
El sistema Android recibe los datos táctiles a través de su subsistema de entrada. La documentación de Android explica que los dispositivos táctiles pueden ser pantallas táctiles internas integradas o periféricos táctiles externos, como pantallas táctiles HID USB o Bluetooth y paneles táctiles.[1] En una placa Android personalizada, los dispositivos táctiles integrados a menudo requieren una configuración específica del dispositivo para que el sistema pueda interpretar correctamente el área táctil, la orientación, la calibración y la asociación con la pantalla.
En un producto de panel Android estándar, la pantalla táctil integrada generalmente se empareja con la pantalla integrada durante el desarrollo del firmware. El usuario toca la misma pantalla física que muestra la interfaz Android. Este es el caso más simple porque el área de visualización y el área de entrada táctil están diseñadas como un solo sistema.

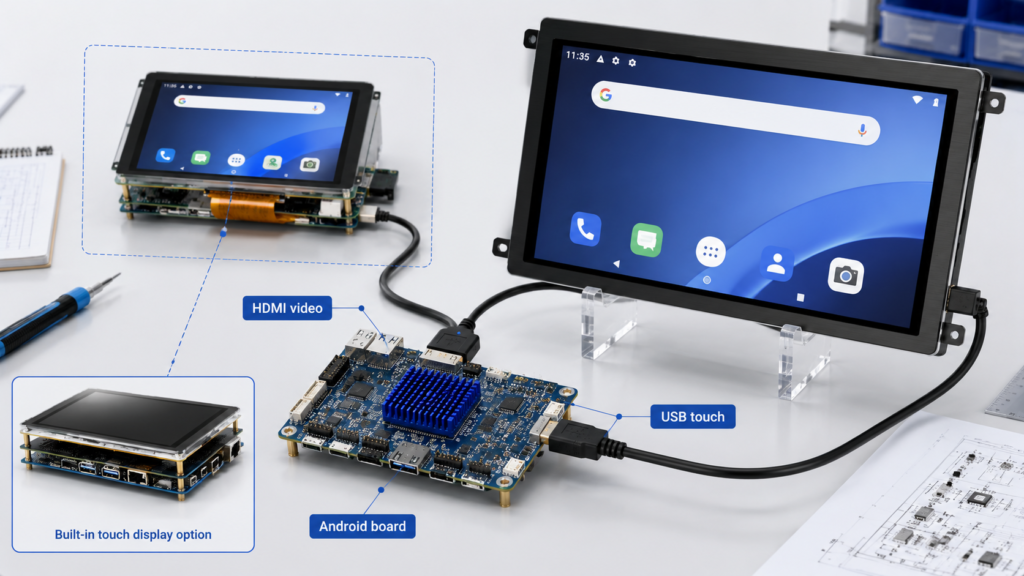

Una pantalla táctil HDMI es generalmente una pantalla externa que recibe datos de imagen a través de HDMI y envía datos táctiles a través de una conexión USB separada. HDMI en sí mismo es principalmente una interfaz digital de audio, video y datos para conectar pantallas a dispositivos fuente.[2] En la mayoría de los diseños de monitores táctiles, el sensor táctil no envía coordenadas táctiles a través de la ruta de la señal de video HDMI.
Esto significa que una pantalla táctil HDMI normalmente requiere al menos dos conexiones. El cable HDMI transporta el video desde la placa Android a la pantalla. El cable USB transporta la entrada táctil desde la pantalla de vuelta a la placa Android. Algunos productos también pueden requerir una entrada de alimentación separada para el monitor externo.
En términos prácticos, una Una pantalla táctil HDMI debe entenderse como “video por HDMI, táctil por USB”. Si el cable HDMI está conectado pero el cable USB táctil no lo está, la pantalla puede mostrar la interfaz Android pero no funcionará como una pantalla táctil. Si el cable USB está conectado pero Android no reconoce el dispositivo táctil, el resultado es el mismo: el video funciona, el táctil no.
Android puede soportar múltiples dispositivos de entrada, incluidos paneles táctiles integrados y dispositivos táctiles HID USB externos, pero la coexistencia depende de la placa Android, el kernel, el firmware, la configuración de entrada y el modo de visualización. Una pantalla táctil Android integrada y un monitor táctil HDMI USB externo pueden generar eventos táctiles, pero el sistema debe saber cómo interpretar y enrutar esos eventos.
En una configuración simple de pantalla reflejada, la placa Android envía la misma imagen a la pantalla integrada y a la pantalla HDMI. En ese caso, un monitor táctil USB externo puede actuar como otro dispositivo de entrada que controla la misma interfaz Android. Esto puede funcionar si el dispositivo táctil USB se reconoce como un dispositivo táctil absoluto y el mapeo de coordenadas coincide con la imagen mostrada.
En una configuración de múltiples pantallas real, el problema se vuelve más complejo. La documentación de Android explica que el enrutamiento de entrada en múltiples pantallas puede requerir información de enrutamiento para las pantallas y los paneles de entrada, especialmente cuando los paneles de entrada están asociados con pantallas específicas.[3] Sin un enrutamiento correcto, la entrada táctil de la pantalla táctil HDMI puede controlar la pantalla incorrecta, mapearse incorrectamente o comportarse como un puntero de ratón en lugar de una superficie táctil directa.
Por lo tanto, la respuesta correcta es condicional: el táctil Android y el táctil HDMI pueden coexistir, pero la integración debe verificarse en la placa Android real, la versión de Android, la configuración del kernel, el modo de visualización y el dispositivo táctil.

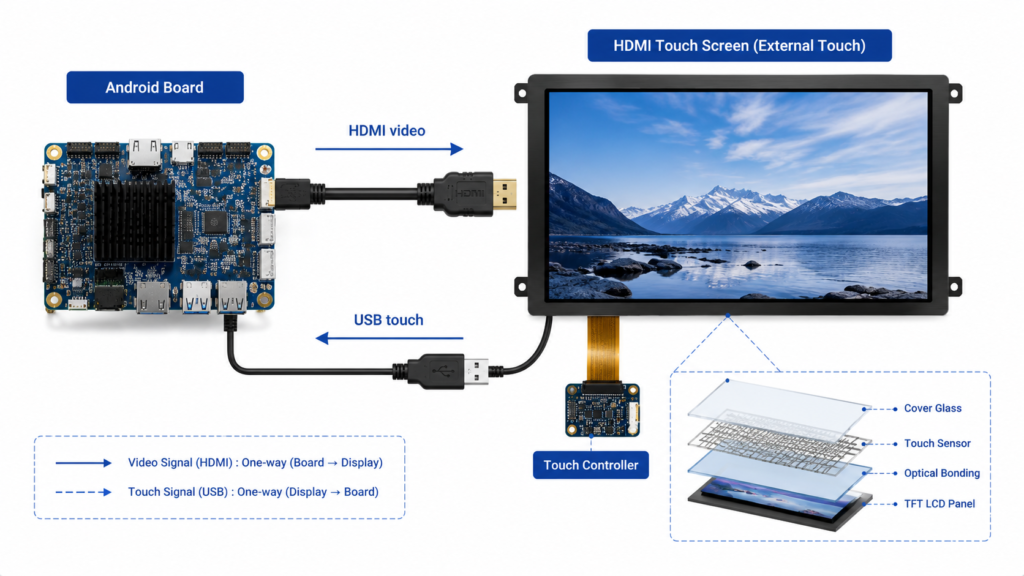

En una configuración táctil HDMI Android, la ruta de la señal se divide en dos partes. La salida de video va desde la placa Android a la pantalla externa a través de HDMI. La entrada táctil va desde el controlador táctil dentro de la pantalla de vuelta a la placa Android a través de USB.
El dispositivo táctil USB a menudo se presenta al sistema como un dispositivo de entrada de clase HID. El Foro de Implementadores de USB describe la especificación de clase HID como una forma para que los fabricantes de HID construyan dispositivos compatibles con USB y para que los controladores de clase HID extraigan datos de los dispositivos USB.[4] Muchos monitores táctiles externos utilizan este enfoque porque mejora la compatibilidad con sistemas operativos comunes.
En Android, el subsistema de entrada recibe los eventos táctiles y los pasa a través del marco de entrada. Si el dispositivo se reconoce correctamente, Android puede usar las coordenadas táctiles como entrada de pantalla. Si el dispositivo de entrada no se reconoce, se clasifica incorrectamente o carece de la configuración requerida, el comportamiento táctil puede ser incorrecto incluso cuando la conexión USB funciona físicamente.
Una conexión Una pantalla táctil HDMI típica de Android utiliza la siguiente estructura:
| Conexión | Función Principal | Nota de ingeniería |
|---|---|---|
| HDMI | Envía video desde la placa Android a la pantalla | Verificar resolución, frecuencia de actualización, comportamiento EDID y calidad del cable |
| o | Envía datos táctiles desde la pantalla a la placa Android | Requiere soporte USB Host u OTG y reconocimiento de entrada compatible |
| Alimentación | Alimenta la pantalla externa y la electrónica táctil | Algunos monitores táctiles HDMI requieren alimentación externa |
| Conexión a tierra y blindaje | Mejora la estabilidad de la señal | Importante en entornos industriales o con cables largos |
Para una prueba funcional rápida, conecte primero HDMI y confirme la salida de la pantalla. Luego conecte el cable USB táctil y verifique si Android detecta un nuevo dispositivo de entrada. Si la pantalla funciona pero el táctil no, el problema generalmente está en el lado de la entrada USB, no en el lado del video HDMI.
Antes de usar una pantalla táctil HDMI con una placa Android, los ingenieros deben revisar tanto la compatibilidad de hardware como de software. Una pantalla que funciona en una PC con Windows puede no funcionar automáticamente en todas las placas Android porque las compilaciones de Android varían según el chipset, la configuración del kernel, el firmware, el comportamiento USB y el mapeo de entrada.
| Elemento a Verificar | Por qué es importante | Riesgo Común |
|---|---|---|
| Soporte de salida HDMI | La placa Android debe enviar video a la pantalla externa | Sin pantalla, resolución incorrecta, imagen inestable |
| Soporte USB Host u OTG | La placa Android debe recibir datos táctiles del controlador táctil USB | Dispositivo táctil no detectado |
| Compatibilidad táctil HID USB | Muchas pantallas táctiles externas dependen del comportamiento de entrada HID | El táctil aparece como ratón, panel táctil o dispositivo desconocido |
| Configuración del dispositivo de entrada | Android puede necesitar configuración para el comportamiento y mapeo táctil | Mapeo de coordenadas incorrecto u orientación incorrecta |
| Modo de visualización | Los modos de espejo y múltiples pantallas se comportan de manera diferente | El táctil controla la pantalla incorrecta |
| Alimentación eléctrica | La pantalla externa y el controlador táctil requieren alimentación estable | Respuesta táctil intermitente o parpadeo de la pantalla |
| Calidad del cable | La calidad de los cables HDMI y USB afecta la estabilidad del video y la función táctil. | Toque fantasma, desconexiones o imagen inestable. |
| Soporte de firmware. | Las placas Android personalizadas pueden requerir ajustes de firmware. | La pantalla funciona durante las pruebas, pero falla en la configuración de producción. |
El enfoque más confiable es probar la pantalla exacta, la placa Android, la imagen del sistema operativo, el conjunto de cables y la configuración de alimentación que se utilizarán en el producto final. No se debe asumir la compatibilidad únicamente por el tipo de conector.
Cuando un dispositivo Android tiene una pantalla táctil integrada y una pantalla táctil HDMI externa, existen varios comportamientos posibles. La pantalla HDMI externa puede reflejar la pantalla integrada. El sistema puede tratar el USB táctil externo como otro dispositivo de entrada que controla la misma interfaz. O, en un entorno de múltiples pantallas más avanzado, la entrada táctil externa puede necesitar ser asignada a una pantalla específica.
Si el sistema solo refleja la misma interfaz de Android, la coexistencia suele ser más simple. Ambas fuentes táctiles pueden controlar el mismo contenido de la pantalla. Esto puede ser aceptable para quioscos, accesorios de prueba, paneles inteligentes o entornos de desarrollo donde la interacción duplicada es suficiente.
Si el producto requiere contenido separado en diferentes pantallas, la integración se vuelve más difícil. La compilación de Android debe soportar el comportamiento de múltiples pantallas, y el enrutamiento de entrada debe configurarse para que el dispositivo táctil correcto controle la pantalla correcta. La documentación de múltiples pantallas de Android define las pantallas primaria y secundaria y explica que las pantallas secundarias utilizan identificadores de pantalla distintos al de la pantalla predeterminada.[5] Esta distinción es importante cuando la entrada táctil debe asociarse con una pantalla no primaria.
Para productos industriales, esto debe probarse durante la etapa de desarrollo. Es arriesgado asumir que cualquier salida HDMI de Android junto con cualquier monitor táctil USB creará automáticamente un sistema estable de doble táctil y doble pantalla.
El problema más común es que el video HDMI funciona pero el táctil no. Esto generalmente significa que la ruta de salida de la pantalla es correcta, pero la ruta del táctil USB no funciona o no es reconocida por Android. El ingeniero debe verificar el cable USB, el puerto USB, la fuente de alimentación, el modo Host USB y si el controlador táctil aparece como un dispositivo de entrada.
Otro problema común es una asignación táctil incorrecta. El usuario toca una parte de la pantalla HDMI, pero el cursor o la respuesta táctil aparece en otra ubicación. Esto puede ocurrir cuando el área táctil, la orientación o la asociación de la pantalla son incorrectas. Los archivos de configuración del dispositivo de entrada de Android pueden afectar el comportamiento del dispositivo de entrada, y la documentación de Android señala que los dispositivos táctiles integrados generalmente requieren una configuración correcta específica del dispositivo.[1]
El toque fantasma o la respuesta táctil inestable pueden ser causados por una mala conexión a tierra, cables USB largos, ruido eléctrico, alimentación insuficiente, controladores táctiles de baja calidad o problemas de firmware. Esto es especialmente relevante en entornos industriales donde motores, relés, convertidores de potencia y cables largos pueden crear interferencias.
Para la depuración, los ingenieros pueden usar herramientas y registros de Android para verificar si el dispositivo táctil es detectado y qué eventos genera. En compilaciones de ingeniería, comandos como la inspección de entrada, los registros del kernel y los volcados de entrada de Android pueden ayudar a identificar si el dispositivo es reconocido como pantalla táctil, panel táctil, ratón o fuente de entrada desconocida.
Las pantallas táctiles HDMI son útiles cuando el proyecto necesita una arquitectura de pantalla modular. En lugar de diseñar una pantalla MIPI o LVDS personalizada desde el principio, una placa Android puede emitir video a través de HDMI y recibir entrada táctil a través de USB. Esto puede simplificar la creación de prototipos tempranos y permitir que el equipo del producto evalúe el tamaño de la interfaz de usuario, la resolución y la interacción táctil más rápidamente.
El HDMI táctil también puede ser útil para quioscos, terminales de punto de venta (POS), estaciones de prueba industriales, paneles de control inteligentes, señalización digital con interacción, terminales de fábrica e interfaces de equipos donde la pantalla está físicamente separada de la placa controladora Android.
Sin embargo, el HDMI táctil no siempre es la mejor opción para la producción en masa. Los conectores HDMI y los cables USB pueden ocupar más espacio que las interfaces de pantalla a nivel de placa. Se deben revisar la confiabilidad del cable, la estructura de bloqueo, el rendimiento EMC, la fuente de alimentación, el diseño del gabinete y la disponibilidad a largo plazo. Para productos embebidos compactos, un módulo LCD directo con interfaz MIPI, LVDS, eDP o RGB puede ser más adecuado.
Un módulo de pantalla Android nativo o una solución de placa controladora más pantalla puede ser mejor cuando el proyecto necesita una estructura mecánica compacta, una asignación táctil estable, firmware controlado, consistencia de producción a largo plazo o un ensamblaje interno más limpio. En esta estructura, el LCD, el panel táctil, la placa controladora, el firmware y el gabinete pueden diseñarse como un sistema integrado.
Este enfoque a menudo se prefiere para paneles HMI industriales, paneles de control para hogares inteligentes, interfaces de equipos médicos, terminales embebidos y otros productos OEM donde la pantalla no es solo un monitor, sino parte del diseño del producto final.
La decisión entre HDMI táctil y una solución de pantalla Android nativa debe basarse en la etapa del proyecto. El HDMI táctil puede ser conveniente para la creación de prototipos y sistemas modulares. Un módulo LCD directo o una solución de pantalla Android integrada puede ser mejor para productos de producción donde el tamaño, la confiabilidad, el control del firmware y la integración mecánica son más importantes.
Antes de decidir si el táctil Android y el HDMI táctil deben coexistir en un producto, los ingenieros deben confirmar la arquitectura real del sistema. ¿La pantalla HDMI solo refleja la pantalla de Android, o el producto requiere contenido independiente en múltiples pantallas? ¿Se espera que la entrada táctil controle la pantalla primaria o una secundaria? ¿El monitor táctil es reconocido como una pantalla táctil HID USB? ¿La placa Android soporta el modo Host USB? ¿El firmware soporta el enrutamiento de entrada requerido?
Las preguntas mecánicas y eléctricas también son importantes. ¿Cuánto miden los cables HDMI y USB? ¿La pantalla está instalada dentro del mismo gabinete que la placa Android, o está montada de forma remota? ¿El entorno está expuesto a ruido eléctrico, vibraciones o movimiento frecuente de cables? ¿La pantalla necesita alimentación separada? ¿Se requieren conectores con bloqueo?
Estas preguntas deben responderse antes de la aprobación de la muestra. Muchos problemas táctiles no son causados por el panel LCD en sí. Son causados por una integración incompleta del sistema.
RJY Display proporciona productos TFT LCD, placas controladoras, soporte para placas controladoras Android y servicios de personalización para proyectos de visualización B2B. Para aplicaciones de táctil Android y HDMI táctil, RJY Display puede ayudar a revisar el tamaño de la pantalla, la resolución, la interfaz, el tipo táctil, el requisito de la placa controladora, el comportamiento del táctil USB, las necesidades de firmware, la estructura del gabinete y el uso final del producto.
Si su proyecto requiere una pantalla Android, integración de monitor táctil HDMI, TFT LCD con placa controladora o una solución de pantalla táctil personalizada, contacte a RJY Display con sus requisitos técnicos. La información útil incluye el modelo de la placa Android, la versión de Android, el tamaño de la pantalla, la resolución, el requisito de salida HDMI, el tipo de táctil USB, la información del controlador táctil, el requisito de alimentación, la estructura del gabinete, la demanda anual y el objetivo de la muestra.
Android puede reconocer la entrada táctil de una pantalla táctil HDMI si la señal táctil se envía a través de USB u otra interfaz de entrada compatible y el sistema Android reconoce el dispositivo correctamente. El HDMI normalmente transporta la señal de video, no la señal táctil.
En los diseños típicos de monitores táctiles HDMI, no. El HDMI transmite la señal de la pantalla, mientras que los datos táctiles generalmente se envían a través de una conexión USB separada.
Sí, pueden funcionar juntos si la placa Android, el kernel, el firmware, el soporte de entrada USB y la asignación de pantalla están configurados correctamente. En sistemas de múltiples pantallas más complejos, el enrutamiento de entrada puede necesitar configuración adicional.
Esto generalmente significa que la ruta de video HDMI está funcionando, pero la ruta del táctil USB no es reconocida. Verifique el cable USB, el soporte del Host USB, la compatibilidad del controlador táctil, la fuente de alimentación y la detección del dispositivo de entrada de Android.
Muchas pantallas táctiles HID USB pueden funcionar con soporte de entrada estándar, pero algunos controladores táctiles o placas Android personalizadas pueden requerir cambios en el controlador, firmware o configuración de entrada.
El HDMI táctil puede ser adecuado para quioscos, estaciones de prueba, sistemas HMI modulares y creación de prototipos. Para productos de producción compactos, un módulo LCD directo o una solución de pantalla Android integrada puede ofrecer mejor confiabilidad mecánica y control de firmware.
