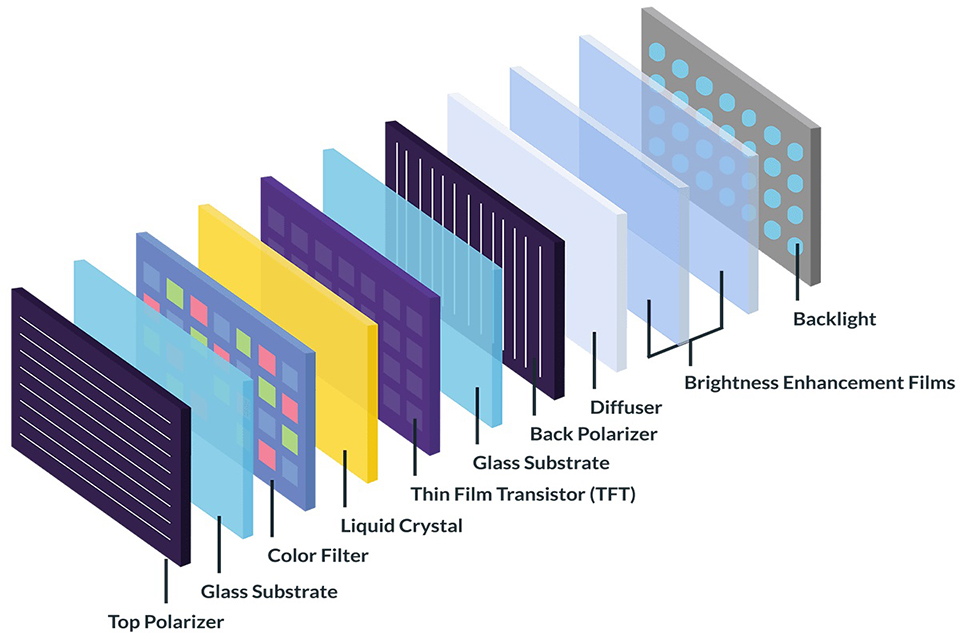

Polariseurs : Diriger la lumière qui rend les images visibles
À l'avant et à l'arrière de chaque écran LCD se trouve un polariseur, un filtre optique fin qui contrôle l'alignement des ondes lumineuses.
Le polariseur arrière aligne la sortie du rétroéclairage.
Le polariseur frontal filtre la lumière manipulée après avoir traversé les cristaux liquides.
Sans polariseur, il n'y aurait pas de contraste ni d'image, mais un panneau vide.
🧠 Conseil : La qualité du polariseur affecte directement les angles de vision et la lisibilité de la lumière ambiante.
Substrats en verre : Structure de support et précision des pixels
Deux couches de verre prend en sandwich le matériau à cristaux liquides, formant ainsi la base structurelle de l'écran.
Ces substrats abritent le Matrice TFT et filtre de couleur tout en assurant un alignement parfait des pixels.
Ils servent également de barrière contre les dommages mécaniques et l'exposition à l'environnement, préservant ainsi la cohérence de l'image et sa durabilité à long terme.
Couche de cristaux liquides : La valve lumineuse centrale de la technologie LCD
Il s'agit de la cœur fonctionnel de chaque écran à cristaux liquides. Lorsqu'une tension est appliquée, les cristaux liquides se réorientent vers l'une ou l'autre des deux positions suivantes bloquer ou transmettre la lumière.
Ce processus permet de contrôler
- Luminosité
- Contraste
- Niveaux de gris
La précision de cette modulation détermine l'aspect lisse ou pixellisé du contenu à l'écran.
🧪 Lire la suite : Comprendre le terme de pixel, la résolution et le rapport d'aspect d'un écran LCD
Des milliers de produits sont disponibles dans notre catalogue.
Découvrez notre large gamme de produits, notamment les écrans LCD-TFT, les écrans graphiques et alphanumériques OLED, les LCM, les écrans e-paper, les lecteurs de codes-barres (embarqués, portables, fixes), les moniteurs industriels, les ordinateurs industriels (cartes porteuses, COM et SOM, systèmes embarqués, ordinateurs à panneau HMI, SBC), les écrans tactiles capacitifs et résistifs, et les accessoires (kits de développement, connecteurs, contrôleurs, rubans FPC/FFC, connecteurs ZIF).
Filtre de couleur : Convertir la lumière en images à spectre complet
Chaque pixel est divisé en trois sous-pixels, à savoirRouge, vert et bleu (RVB)-par le couche de filtre couleur.
En faisant varier la tension entre les sous-pixels, les écrans LCD mélangent des millions de couleurs.
- Filtres de qualité supérieure améliorer la saturation des couleurs
- Revêtement uniforme assure une performance constante sur l'ensemble de l'écran
Ceci est particulièrement important dans les cas suivants imagerie médicale, signalisation numériqueet applications graphiques professionnelles.
Matrice TFT : Contrôle de chaque pixel en temps réel
Les Couche de transistor à couche mince (TFT) forme une grille précise contenant un transistor dédié à chaque sous-pixel.
Ces minuscules transistors s'allument et s'éteignent en fonction des signaux émis par l'ordinateur. circuit intégré de commande, ce qui donne l'affichage :
- Taux de rafraîchissement élevés
- Faible consommation d'énergie
- Contrôle précis au niveau des pixels
Les matrices TFT sont essentielles pour écrans pour l'automobile, IHM industrielleset appareils portables où la rapidité de réaction et la fiabilité sont essentielles.
Unité de rétroéclairage : Fournir la source lumineuse derrière le panneau
Les écrans LCD n'émettent pas de lumière par eux-mêmes - ils dépendent d'une rétroéclairage, généralement en.. :
- LED blanches
- Films de guidage de la lumière
- Diffuseurs et réflecteurs
Un bon rétroéclairage garantit :
- Luminosité uniforme
- Précision des couleurs
- Lisibilité à l'extérieur
💡 RJY Display offre écrans à cristaux liquides à haute luminosité (1000+ nits) idéal pour moniteurs industriels lisibles en plein soleil.
Driver IC : Le centre de contrôle intelligent de chaque écran LCD
Pensez à la circuit intégré de commande sert de pont entre votre appareil et le module d'affichage. Il convertit les données d'image en signaux électriques qui :
- Tension de contrôle dans la grille TFT
- Synchronisation avec les commandes tactiles et de luminosité
- Optimiser taux de rafraîchissement, courbes gammaet efficacité énergétique
Les circuits intégrés avancés prennent également en charge résolutions personnalisées, luminosité adaptativeet performance à faible latence.
Écran tactile (en option) : L'intelligence au service de l'interaction
Les écrans LCD modernes intègrent souvent recouvrements tactiles. Il en existe deux types principaux :
- Capacitif (PCAP) - Multi-touch, haute précision, design épuré
- Touches résistives - Point unique, compatible avec les gants, robuste
🧪 Lire la suite : Comparaison complète des types de panneaux LCD : TN, VA et IPS
Chez RJY Display, nous personnalisons des interfaces tactiles pour des industries telles que :
- Diagnostic médical
- Terminaux extérieurs
- Panneaux d'automatisation industrielle
Comment ces composants de l'écran LCD fonctionnent-ils ensemble ?
Les performances d'un module LCD dépendent de la qualité de l'intégration de ces éléments :
| Composant | Rôle principal |
|---|---|
| Polariseurs | Lumière directe et filtrée pour une meilleure visibilité |
| Substrats en verre | Fournir une structure et un alignement |
| Couche de cristaux liquides | Moduler la transmission de la lumière par pixel |
| Filtre de couleur | Rendre les couleurs du spectre complet |
| Matrice TFT | Activer le contrôle individuel des pixels |
| Unité de rétroéclairage | Fournir un éclairage sur l'ensemble de l'écran |
| CI du conducteur | Gérer la conversion des signaux et la régulation de la puissance |
| Écran tactile | Autoriser les entrées interactives (facultatif) |
Qu'il s'agisse d'écrans ultra-lumineux lisibles en plein soleil ou de modules monochromes à faible consommation d'énergie, la compréhension de l'impact des technologies de l'information et de la communication sur l'environnement est essentielle. chaque partie de l'écran LCD vous donne une longueur d'avance dans le développement des produits.
Foire aux questions (FAQ)
Q1 : Quelle est la partie la plus importante de la structure LCD ?
R : Toutes les parties sont interdépendantes, mais la couche de cristaux liquides, Matrice TFTet rétroéclairage sont fondamentales pour la génération et la qualité des images.
Q2 : Puis-je utiliser des écrans LCD sans écran tactile ?
R : Oui. Les couches tactiles sont facultatives. Beaucoup d'entre elles modules industriels sont uniquement affichés, tandis que d'autres utilisent superpositions capacitives ou résistives intégrées.
Q3 : Comment la luminosité du rétroéclairage affecte-t-elle la visibilité de l'écran ?
R : Une luminosité plus élevée améliore la lisibilité en plein soleil mais peut augmenter la consommation d'énergie. Nous optimisons les performances du rétroéclairage en fonction de votre environnement.
Q4 : Quel est l'avantage de personnaliser les composants LCD ?
R : L'adaptation de la disposition des pixels, de la luminosité, de l'interface tactile et de la forme permet d'améliorer les performances dans les domaines suivants cas d'utilisation spécifique comme l'automobile, les vêtements ou l'industrie.
Q5 : Les polariseurs sont-ils remplaçables dans les modules LCD ?
R : Dans la plupart des modèles commerciaux, les polariseurs sont intégrés et ne peuvent pas être réparés. Leur endommagement nécessite souvent le remplacement complet du panneau.
