航空機器向けカスタムLCDディスプレイ：環境、統合、およびプロジェクト上の利点

航空機器はディスプレイアセンブリに対して通常とは異なる厳しい要求を課すことがある。ディスプレイが航空機搭載システム、客室またはサービス用インターフェース、地上支援装置、または専用航空計器のいずれに使用される場合でも、LCDは単なる画面ではない。定義された筐体に適合し、ホスト電子機器と正しく接続し、想定された照明条件下で使用可能であり、機器の環境・コンプライアンスプログラムの枠組み内で評価されなければならない。.

このため、標準TFT LCDモジュールは多くの場合、単なる出発点に過ぎない。既存モジュールを基盤としたカスタムLCDアプローチは、エンジニアリングチームがディスプレイスタック、インターフェース、機械的統合、タッチソリューション、バックライト、前面カバーを航空機器プロジェクトの実際の制約に適合させるのに役立つ。.

航空機器におけるLCDディスプレイの使用箇所

LCDアセンブリは航空関連機器全体にわたって使用されているが、その機能と統合リスクは用途によって大きく異なる。一般的な例は以下のとおりである：

• フライトデッキまたはミッションシステム用ディスプレイアセンブリ
• 航空機客室の制御および情報インターフェース
• 整備・診断機器
• 地上支援機器および携帯型サービス端末
• 訓練、シミュレーション、および試験システム
• 航空サブシステム用組み込み制御パネル

これらの使用事例は技術的に同一として扱うべきではない。地上支援端末用のディスプレイは、航空機搭載システムへの設置を意図したディスプレイとは、環境、機械、電力、承認要件が異なる場合がある。したがって、正しい出発点は、機器の意図された設置場所、運用プロファイル、および適用されるプロジェクト要件であり、「1つのLCDがすべての航空用途に適している」という一般的な主張ではない。.

航空環境がLCD選定を変える理由

多くのプロジェクトにおいて、ディスプレイモジュールはより広範な電子アセンブリの一部に過ぎない。最終的なLCDソリューションは、その取り付け構造、コネクタ、ケーブル、コントローラ電子機器、電源設計、および意図された動作環境とともに考慮されなければならない。.

温度および熱挙動

温度はLCDの光学挙動、バックライト性能、機械材料、接着剤、および周辺電子機器の挙動に影響を与える可能性がある。エンジニアは、モジュールを選択するかバックライト構成を確定する前に、設置場所、想定動作範囲、保管条件、熱源、気流、および電力プロファイルを定義すべきである。.

振動および機械的統合

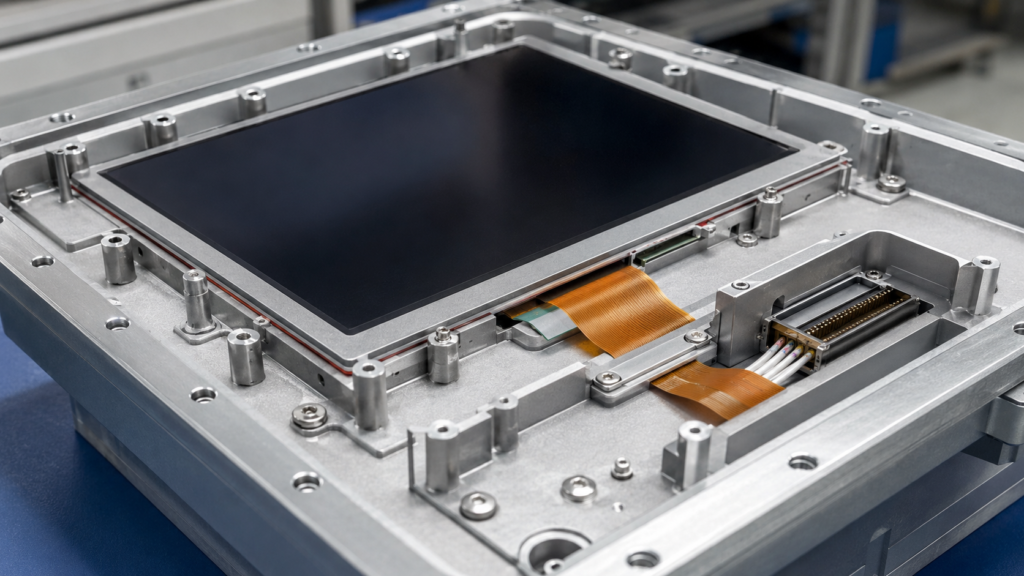

航空機および航空機器は、アセンブリを振動、衝撃、および反復的な機械的負荷にさらす可能性がある。実際には、これによりベゼル設計、取り付けポイント配置、FPC配線、コネクタ保持、ディスプレイフレーム支持、およびクリアランス管理が重要な工学的考慮事項となる。ベンチ上で動作するモジュールでも、意図された機器筐体内で評価される前に、適合した機械的スタックが必要となる場合がある。.

照明および可読性

周囲照明は、密閉された客室、フライトデッキ、格納庫、および屋外サービス環境の間で大きく異なる可能性がある。ディスプレイの可読性は、パネル特性、バックライト選択、カバーガラス設計、タッチ層、視野角、反射、および意図されたユーザーインターフェースを含む完全な光学スタックによって影響を受ける。輝度だけでは可読性を定義できず、プロジェクト固有の検証なしに太陽光下での可読性や性能の主張を行うべきではない。.

電気的および電磁気的統合

ディスプレイ統合には、信号完全性、接地戦略、電源安定性、ケーブル配線、コントローラボード互換性、および完全な機器アセンブリ内でのディスプレイの挙動も含まれる。インターフェースは、解像度、タイミング、ピン定義、バックライト要件、および該当する場合はタッチ要件を含む、実際のパネル文書から確認されなければならない。.

航空機搭載機器の場合、環境および電磁気的考慮事項は、一般に機器の定義されたコンプライアンスおよび認定経路の一部として評価される。RTCA/DO-160は航空機搭載機器の環境条件および試験手順に関して広く参照されているが、該当するカテゴリおよび受入方法はプロジェクトおよび設置場所に固有のものである。.^[1]

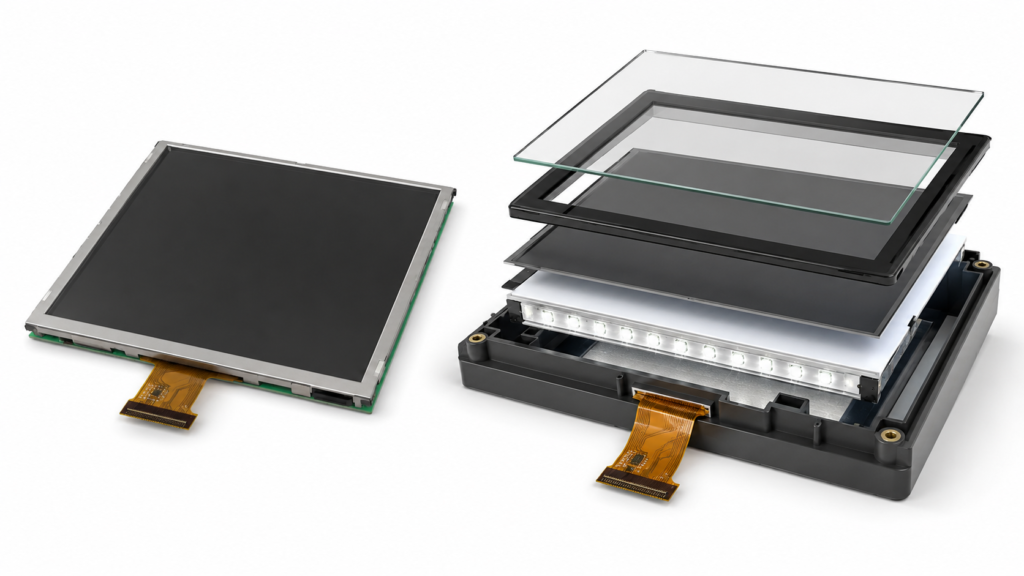

標準LCDモジュールでは不十分な場合がある理由

標準LCDモジュールは、そのサイズ、インターフェース、光学特性、および機構がすでに製品に適合している場合、初期開発時間を短縮できる。しかし、航空機器プロジェクトには、標準モジュールが直接対応しない制約がある場合がある：

• 可視領域および前面パネルの開口部が、モジュールの元のベゼルと一致しない場合がある。.
• コネクタの方向またはFPC長が筐体レイアウトと競合する場合がある。.
• 必要なタッチまたはカバーガラスの構成が標準構成と異なる場合がある。.
• 元のバックライト構成が意図された照明または電力戦略に適さない場合がある。.
• ホストシステムが検証済みのコントローラボードおよびファームウェア経路を要求する場合がある。.
• 取り付け構造に補強、修正されたクリアランス、またはサービスアクセス計画が必要な場合がある。.

これらは統合上の問題であり、標準モジュールを直ちに破棄する理由ではない。多くの場合、実用的な解決策は、安定した既存のTFT LCDプラットフォームから開始し、周囲のディスプレイアセンブリをプロジェクトに適合させることである。.

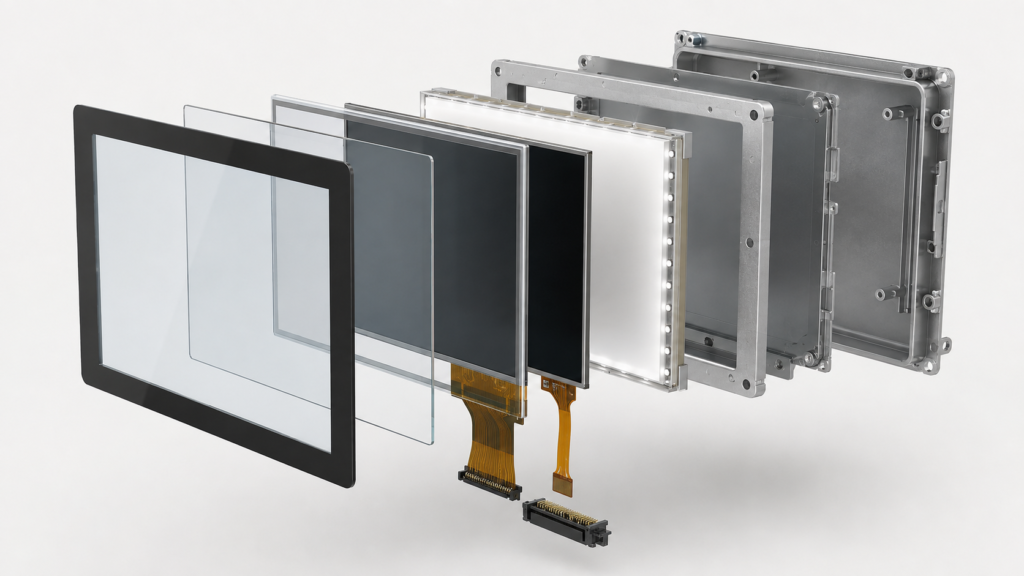

航空機器LCDプロジェクトでカスタマイズ可能な項目

RJY Displayは、主に既存のディスプレイモジュールに基づくプロジェクト固有のカスタマイズをサポートしている。最終的な範囲は、選択されたモジュールおよび評価に利用可能な技術情報によって決まる。.

カバーガラスおよび前面パネル統合

カスタムカバーガラスは、ディスプレイを機器の前面パネル開口部およびユーザーインターフェースレイアウトに整合させるのに役立つ。プロジェクトでは、特定のエッジ処理、印刷ボーダー、機械的輪郭、または周囲のベゼルとの統合アプローチも要求される場合がある。要件は、参照画像のみから推測するのではなく、筐体図面およびディスプレイスタック情報とともにレビューされるべきである。.

タッチスクリーン構成

タッチ要件は、ユーザー操作モデル、カバーガラス構造、コントローラインターフェース、意図された環境、およびシステムソフトウェアによって決まる。タッチパネルおよびタッチコントローラは、独立したアドオンとしてではなく、完全なディスプレイアセンブリの一部として評価されるべきである。.

バックライトおよび光学スタック適応

プロジェクトが意図された動作環境において視認性、電力使用、熱挙動、または耐用年数を評価する必要がある場合、バックライトのカスタマイズが検討されることがある。光学上の決定は、カバーガラス、タッチ層、該当する場合は接着方法、および筐体の反射を考慮に入れるべきである。特定の輝度、寿命、または光学性能値は、選択された構成が定義され検証された後にのみ表明されるべきである。.

FPC、インターフェース、およびコントローラボードの調整

FPC配線およびインターフェース要件は、内部スペースが限られている場合、またはホスト電子機器がディスプレイから離れた場所にある場合に重要となることがある。コントローラボードプロジェクトの場合、互換性は実際のパネルモデル、解像度、インターフェース、ピン定義、バックライトデータ、入力信号、タッチインターフェース、ファームウェア要件、および動作環境に対してレビューされなければならない。.

機械的および筐体調整

機械的調整は、LCDが対象機器により適合するのに役立つ。これには、モジュール、前面ガラス、取り付けポイント、支持フレーム、背面クリアランス、コネクタアクセス、およびケーブル曲げ半径の間の関係が含まれる場合がある。RJY Displayは、ディスプレイ関連の筐体および機械的調整について協議できるが、これは完全な筐体設計または製造の約束として解釈されるべきではない。.

カスタムLCDアセンブリの実用的利点

1. 実際の機器筐体へのより良好な適合

カスタマイズされたディスプレイスタックにより、設計者はプロジェクトの初期段階でフロントパネルの形状、取り付け、ケーブルアクセス、保守性を解決できます。これにより、後で選択したモジュールと矛盾する想定に基づいて筐体を設計するリスクが軽減されます。.

より一貫性のあるユーザー向けディスプレイスタック

LCD、タッチパネル、カバーガラス、ベゼルを無関係な部品として扱うのではなく、プロジェクトではこれらを1つのアセンブリとして評価できます。これは、前面表面、表示領域、タッチ動作、取り付け方法が連携して機能する必要がある場合に特に有用です。.

新しいパネルサイズを開発するよりも開発リスクが低い

多くのB2Bプロジェクトでは、まったく新しいパネルサイズの開発を試みるよりも、既存のLCDプラットフォームを適応させる方が現実的な方法です。これにより、システム適合性に最も影響を与えるコンポーネント（カバーガラス、バックライト、インターフェース、FPC、タッチ、コントローラーボード、ファームウェア、機構）にエンジニアリング作業を集中させることができます。.

技術評価のための明確な道筋

カスタマイズにより、プロジェクトチームはレビューすべき設計入力の明確なセットを得ることができます。汎用ディスプレイが「航空対応」かどうかを問う代わりに、チームは製品に適用される正確なアセンブリ、設置条件、インターフェース依存関係、検証タスクを特定できます。.

カスタムLCDは航空認証を意味しない

カスタマイズされたディスプレイアセンブリは、認定済みの航空機搭載製品と混同されるべきではありません。航空機の認証および承認は、航空機、システム機能、設置、機器の分類、適用される規制、開発保証活動、環境試験の証拠、および責任ある承認経路に依存します。.

例えば、FAAは、型式認証または技術標準秩序（TSO）認可の文脈において、航空機搭載電子ハードウェアの開発保証ガイダンスを説明しており、該当する場合には定義されたプロセスと文書化された目標の必要性を含みます。.^[2] ディスプレイサプライヤーの役割は、正確な構成情報を提供し、顧客のプログラムによって定義された要件に対するディスプレイアセンブリの評価を支援することです。.

特定の航空機設置に適したディスプレイとして説明する前に、プロジェクトは適切なエンジニアリングおよび認証関係者と、正確な試験カテゴリ、設置条件、文書化要件、承認責任を確認する必要があります。.

カスタム航空用LCDプロジェクト評価に必要な情報

有用な技術レビューは、完全なプロジェクト入力から始まります。以下をご提供ください：

• アプリケーションおよび設置場所
• 既存のディスプレイモデルまたは参照モジュール（利用可能な場合）
• ターゲットサイズ、有効表示領域、解像度
• ホストインターフェースおよび入力要件
• パネルのデータシート、ピン定義、または機構図面
• タッチおよびカバーガラスの要件
• バックライト、輝度、電力に関する期待値
• 機構的エンベロープ、取り付け図面、コネクタアクセス制約
• 動作および保管環境要件
• コントローラーボードおよびファームウェア要件（関連する場合）
• サンプル数量、推定年間需要、目標MOQ、プロジェクトスケジュール

航空機器向けカスタムLCDアセンブリの検討

RJY Displayは、既存のディスプレイモジュールに基づくカスタムTFT LCDアセンブリの評価をエンジニアリングチームに支援できます。アプリケーション、図面、ディスプレイ参照、インターフェース情報、環境要件を共有していただければ、構成が提案される前に、ディスプレイ、タッチ、バックライト、FPC、コントローラーボード、機構統合の範囲を評価できます。.

よくある質問

標準TFT LCDを航空機器に使用できますか？

可能性はありますが、適合性は意図された設置、環境要件、機構的統合、インターフェース、プロジェクトの検証経路に依存します。標準モジュールは、すべての航空アプリケーションに適合すると想定するのではなく、実際の機器要件に対して評価されるべきです。.

航空機器向けカスタムLCDアセンブリの利点は何ですか？

カスタマイズにより、既存のLCDモジュールをプロジェクトのフロントパネル、カバーガラス、タッチソリューション、バックライト、FPC配線、コントローラーボードのニーズ、機構的設置制約に整合させることができます。.

RJY Displayは、航空用LCDの新しいサイズをゼロから開発できますか？

RJY Displayは、既存のディスプレイモジュールに基づくカスタマイズに注力しています。サポートには、カバーガラス、バックライト、タッチスクリーン、インターフェース、FPC、コントローラーボード、ファームウェア、機構調整が含まれる場合があります。完全に新しいパネルサイズの開発は想定されるべきではありません。.

カスタムLCDアセンブリは自動的にRTCA/DO-160要件を満たしますか？

いいえ。RTCA/DO-160のカテゴリと試験要件は、特定の機器および設置状況に対して定義されています。カスタムディスプレイアセンブリは、顧客の該当する検証およびコンプライアンスプログラム内で評価されなければなりません。.

LCDコントローラーボードの互換性を確認するために必要な情報は何ですか？

LCDパネルモデル、解像度、インターフェース、ピン定義またはデータシート、バックライト情報、タッチ要件、入力ソース、ファームウェアまたはオペレーティングシステムのニーズ、アプリケーション環境をご提供ください。互換性は技術レビュー後に確認されるべきです。.

参考文献

1. EASA、Easy Access Rules for Acceptable Means of Compliance: ED-14G / RTCA DO-160G参照。.
2. FAA Advisory Circular AC 20-152A、航空機搭載電子ハードウェアの開発保証。.
