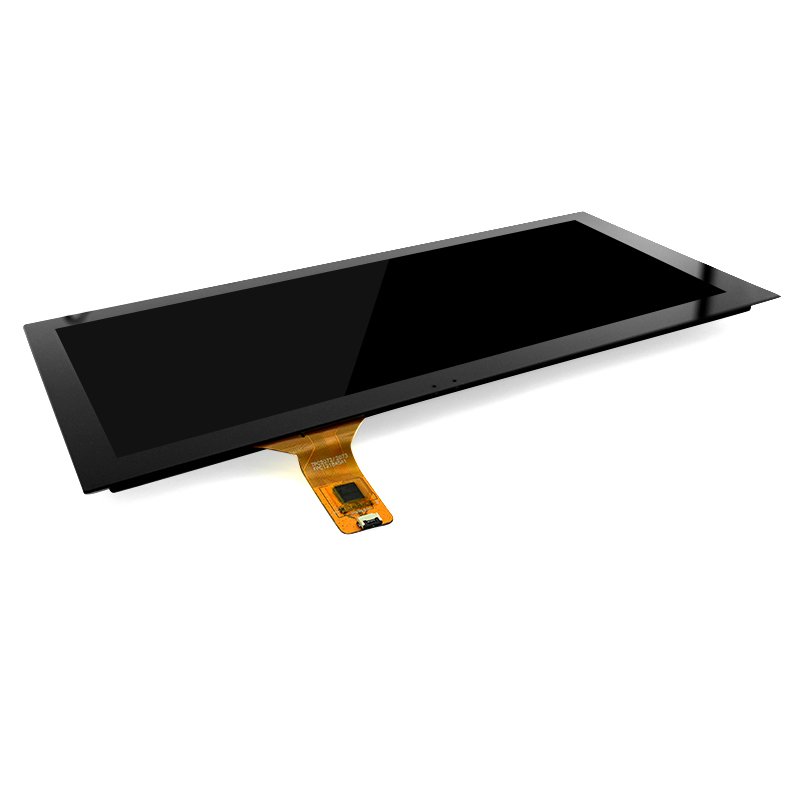

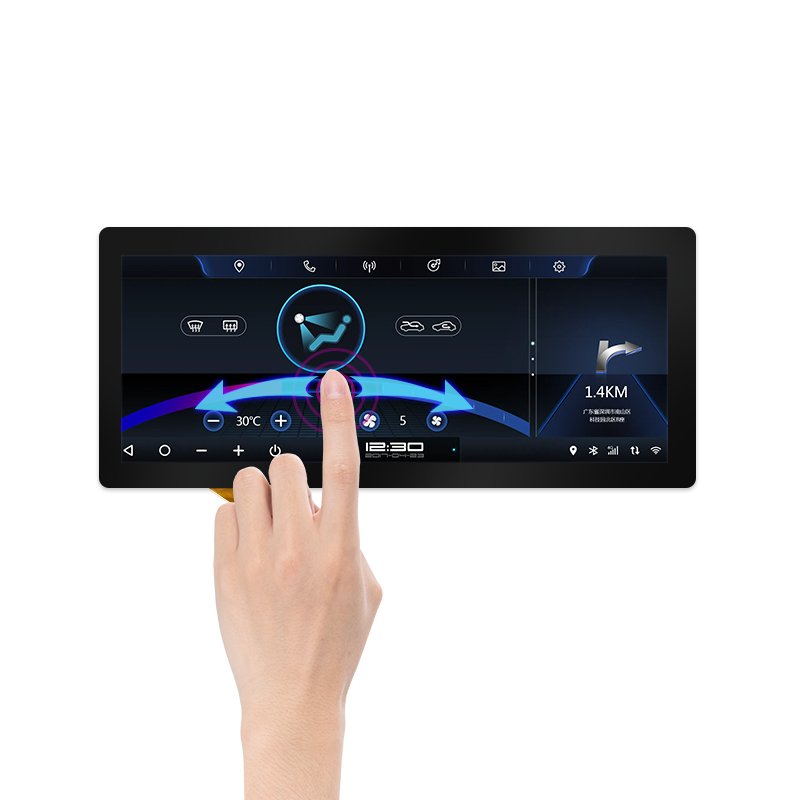

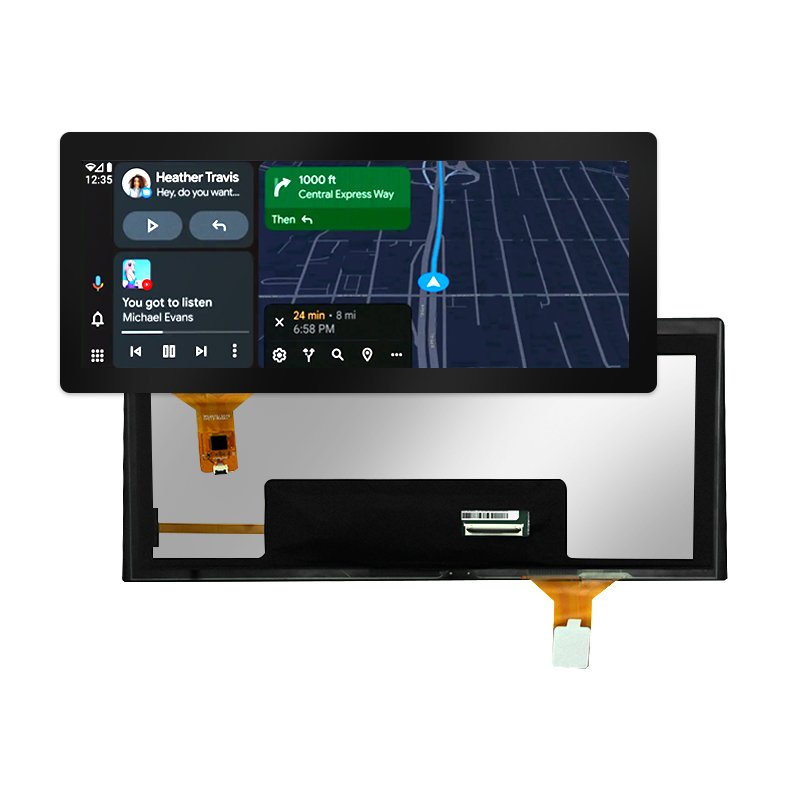

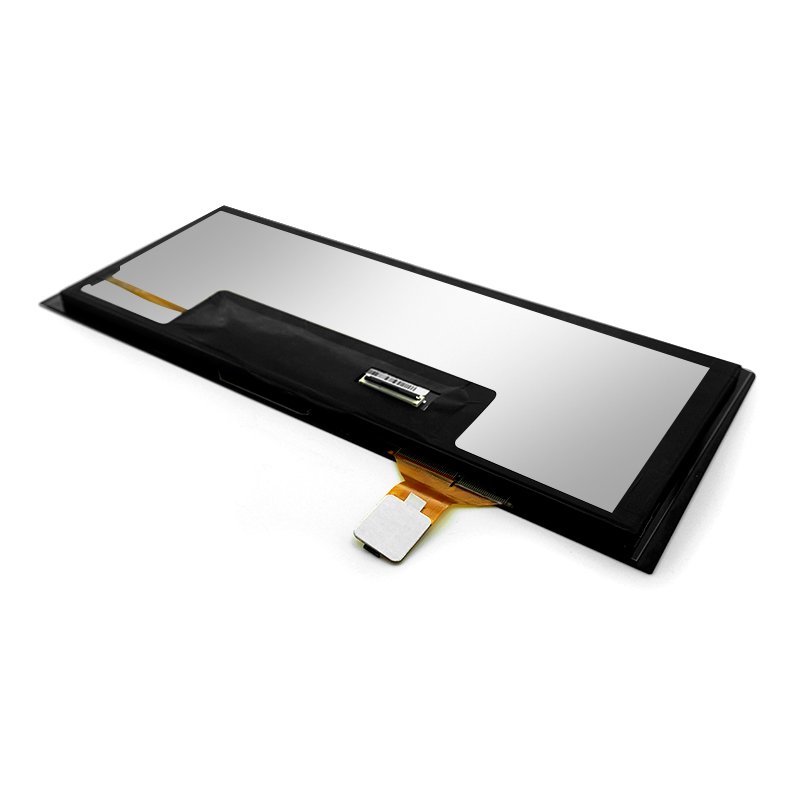

Este Módulo de ecrã TFT-LCD de 12,3 polegadas foi concebido para aplicações de elevado desempenho que requerem uma visualização ampla, saída de alta resolução e durabilidade fiável. Com um Resolução de 1920×720 píxeisEste ecrã é ideal para painéis de instrumentos de automóveis, painéis de controlo industriais, interfaces de equipamento médico e sistemas de visualização comerciais de topo de gama.
Caraterísticas principais:
Área ativa: 292,032(H) × 109,512(V) mm
Resolução: 1920(H) × 720(V) pixéis - Formato ultra largo para necessidades de visualização panorâmica
Passo do pixel: 0,1521 × 0,1521 mm - Proporciona detalhes nítidos e uma reprodução de imagem precisa
Configuração de pixels: Riscas verticais RGB
Profundidade da cor: 16,7 milhões de cores (8 bits)
Gama de coresReprodução de cores vivas: 75% NTSC (típico), 70% (mínimo)
Modo de visualização: Normalmente preto - Contraste melhorado e pretos profundos para designs de IU modernos
Tratamento de superfície: Revestimento duro (HC) com dureza 3H - Resistente a riscos e duradouro
Especificações mecânicas:
Dimensões de contorno (sem PCBA): 302,53 ±0,2(H) × 123,51 ±0,2(V) × 6,45 mm
Dimensões (com PCBA): 302,53 ±0,3(H) × 123,51 ±0,5(V) × 9,65 mm máx
Construção: Design robusto para ambientes incorporados
Potência e desempenho:
Consumo de energia lógica: 0,5 W máx. (sob condição de teste de padrão em mosaico) - Design eficiente em termos energéticos adequado para aplicações sensíveis à bateria
Especificações gerais
| Item | Especificação |
|---|---|
| Tipo de ecrã | Módulo TFT-LCD |
| Tamanho do ecrã | 12,3 polegadas (diagonal) |
| Modo de visualização | Normalmente preto |
| Cores do ecrã | 16,7 milhões de cores (8 bits) |
| Configuração de pixels | Riscas verticais RGB |
| Tratamento de superfície | Revestimento duro (HC) |
| Dureza da superfície | 3H |
Caraterísticas mecânicas
| Item | Especificação | Unidade | Nota |
|---|---|---|---|
| Área ativa | 292,032(H) × 109,512(V) | mm | |
| Resolução de pixels | 1920(H) × 720(V) | pixéis | |
| Passo do pixel | 0,1521(H) × 0,1521(V) | mm | |
| Dimensão de contorno (sem PCBA) | 302,53 ±0,2(H) × 123,51 ±0,2(V) × 6,45 | mm | |
| Dimensão de contorno (com PCBA) | 302,53 ±0,3(H) × 123,51 ±0,5(V) × 9,65 max | mm | |
| Peso | TBD | g | Baseado no PCBA final |
Caraterísticas ópticas
| Item | Valor típico | Valor mínimo | Unidade |
|---|---|---|---|
| Gama de cores (NTSC) | 75% | 70% | % |
| Direção de visualização | Todos (vista ampla) | – | |
| Relação de contraste | TBD | TBD | – |
| Luminância | TBD | TBD | cd/m² |
| Tempo de resposta | TBD | TBD | ms |
Caraterísticas eléctricas
| Item | Valor típico | Valor máximo | Unidade | Estado |
|---|---|---|---|---|
| Consumo de energia lógica | – | 0.5 | W | Teste do padrão em mosaico |
| Tensão de alimentação | TBD | TBD | V | Consultar as especificações do CI do condutor |
Ambiente e fiabilidade
| Item | Especificação |
|---|---|
| Temperatura de funcionamento | -20°C a +70°C |
| Temperatura de armazenamento | -30°C a +80°C |
| Resistência à humidade | 90% RH (sem condensação) |
| Teste de vibração | TBD |
| Teste de choque | TBD |
Interface e compatibilidade
| Item | Especificação |
|---|---|
| Tipo de interface | TBD (por exemplo, LVDS, eDP) |
| IC de acionamento | TBD |
| Suporte do painel tátil | Opcional (personalizável) |
| Tipo de retroiluminação | LED (com iluminação lateral ou direta) |

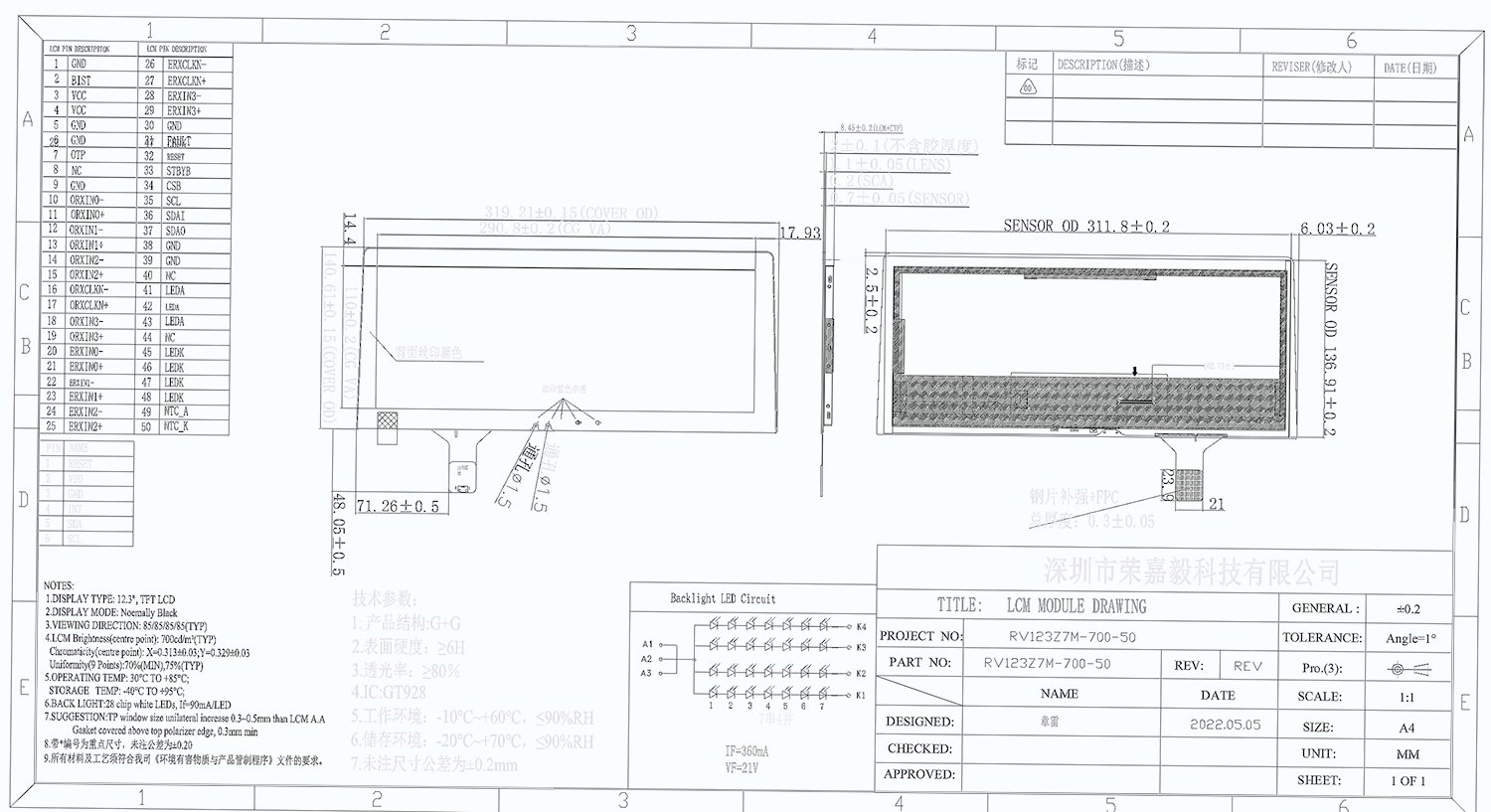

Para obter diagramas eléctricos completos, especificações de temporização e pinagens de conectoressolicitar o desenho técnico completo ou o manual de integração.
