RV123Z7P-700-50Активная модель

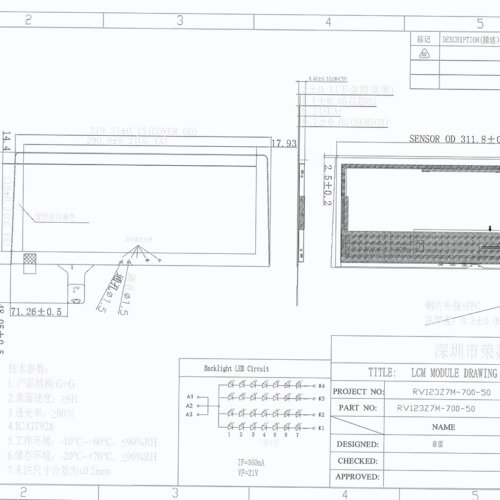

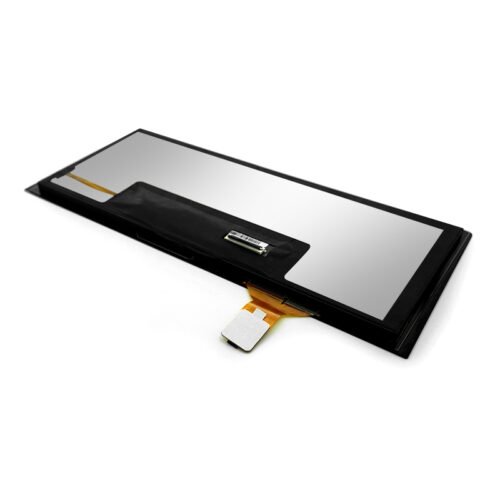

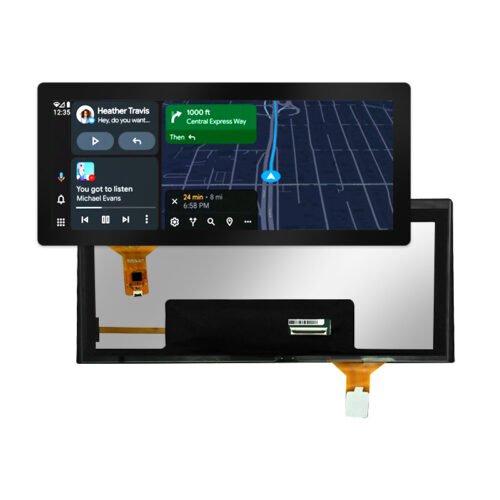

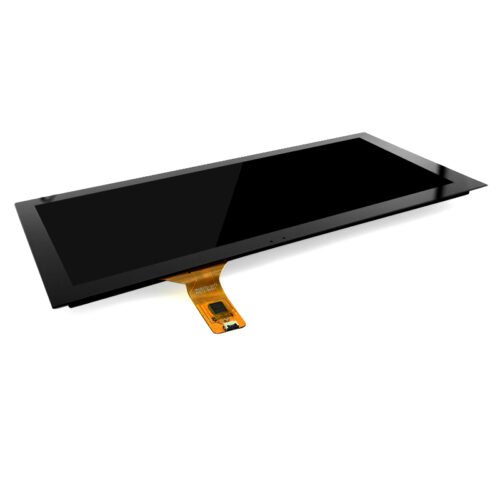

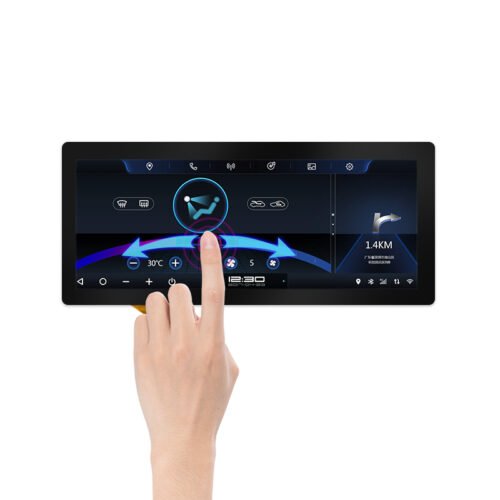

12,3-дюймовый автомобильный ЖК-дисплей — сенсорный экран, TFT ЖК-дисплей 1920*720 для автомобиля

Размер: 12,3-дюймовый сенсорный экран

Размер
12,3 дюйма
Разрешение
1920×720
Яркость
700 кд/м²
Интерфейс
LVDS
Просмотреть полные характеристики ↓

Разработано для интеграции

Обзор продукта.

Это 12,3-дюймовый TFT-LCD дисплейный модуль разработан для высокопроизводительных применений, требующих широких углов обзора, вывода изображения высокого разрешения и надежной долговечности. Обладая разрешением 1920×720 пикселей, данный дисплей идеально подходит для автомобильных приборных панелей, промышленных панелей управления, интерфейсов медицинского оборудования и высококлассных коммерческих дисплейных систем.

Ключевые особенности:

  • Активная область: 292,032(Г) × 109,512(В) мм

  • Разрешение: 1920(Г) × 720(В) пикселей – Сверхширокий формат для панорамных дисплеев

  • Шаг пикселя: 0,1521 × 0,1521 мм – Обеспечивает четкую детализацию и точную прорисовку изображения

  • Конфигурация пикселей: RGB вертикальная полоса

  • Глубина цвета: 16,7 млн цветов (8-бит)

  • Цветовой охват: 75% NTSC (типичное), 70% (минимальное) – Яркая цветопередача

  • Режим отображения: Нормально черный – Улучшенная контрастность и глубокий черный цвет для современных дизайнов интерфейса

  • Обработка поверхности: Твердое покрытие (HC) с твердостью 3H – Устойчиво к царапинам и долговечно

Механические характеристики:

  • Габаритные размеры (без печатной платы): 302,53 ±0,2(Г) × 123,51 ±0,2(В) × 6,45 мм

  • Габаритные размеры (с печатной платой): 302,53 ±0,3(Г) × 123,51 ±0,5(В) × 9,65 мм макс.

  • Конструкция: Прочное исполнение для встраиваемых сред

Питание и производительность:

  • Потребляемая мощность логики: 0,5 Вт макс. (в условиях теста мозаичным паттерном) – Энергоэффективная конструкция, подходящая для применений, чувствительных к емкости батареи

Общие характеристики

Параметр Характеристика
Тип дисплея TFT-LCD модуль
Размер экрана 12,3 дюйма (по диагонали)
Режим отображения Обычно черный
Цвета отображения 16,7 млн цветов (8-бит)
Конфигурация пикселей Вертикальная полоса RGB
Обработка поверхности Твердое покрытие (HC)
Твердость поверхности 3H

Механические характеристики

Параметр Характеристика Единица измерения Примечание
Активная область 292,032(Г) × 109,512(В) мм
Разрешение пикселей 1920(Г) × 720(В) пиксели
Шаг пикселя 0.1521(Г) × 0.1521(В) мм
Габаритный размер (без печатной платы) 302,53 ±0,2(Г) × 123,51 ±0,2(В) × 6,45 мм
Габаритный размер (с печатной платой) 302,53 ±0,3(Г) × 123,51 ±0,5(В) × 9,65 макс. мм
Вес Уточняется g На основе окончательной версии печатной платы

Оптические характеристики

Параметр Типичное значение Минимальное значение Единица измерения
Цветовой охват (NTSC) 75% 70% %
Направление обзора Полный (широкий угол обзора) –
Коэффициент контрастности Уточняется Уточняется –
Яркость Уточняется Уточняется кд/м²
Время отклика Уточняется Уточняется мс

Электрические характеристики

Параметр Типичное значение Максимальное значение Единица измерения Условие
Потребляемая мощность логики – 0.5 W Тест мозаичным паттерном
Напряжение питания Уточняется Уточняется V См. спецификации драйверной ИС



Эксплуатационные условия и надежность

Параметр Характеристика
Рабочая температура -20°C до +70°C
Температура хранения -30°C до +80°C
Стойкость к влажности 90% относительной влажности (без конденсации)
Испытание на вибрацию Уточняется
Испытание на удар Уточняется

Интерфейс и совместимость

Параметр Характеристика
Тип интерфейса На согласовании (например, LVDS, eDP)
Драйверная ИС Уточняется
Поддержка сенсорной панели Опционально (настраивается)
Тип подсветки Подсветка (краевая или прямая)

Для получения полных электрических схем, временных характеристик и распиновки разъема, запросите полный технический чертеж или руководство по интеграции.

Ключевые особенности

  • Размер: 12,3-дюймовый сенсорный экран
  • Разрешение: 1920*720
  • Интерфейс: LVDS
  • Обработка поверхности: HC
  • Твердость поверхности: 3H
  • Температура хранения: -40–95 °C

Технический справочник

Характеристики.

Значения зависят от модели. Перед интеграцией ознакомьтесь с редакциями документа и примечаниями по верификации.

полоса

ПараметрЗначениеЕдиница измеренияПримечания
Разрешение1920×720——
РазмерСенсорный экран 12,3 дюйма——
Обработка поверхностиHC——
Твёрдость поверхности3H——
Тип дисплеяTFT-LCD модуль——
Размер экрана12,3 дюйма (по диагонали)——
Режим отображенияОбычно черный——
Конфигурация пикселейВертикальная полоса RGB——
Обработка поверхностиТвердое покрытие (HC)——
Разрешение пикселей1920(Г) × 720(В)пиксели—
Шаг пикселя0.1521(Г) × 0.1521(В)мм—
Время откликаУточняетсяУточняетсямс
Испытание на вибрациюУточняется——
Испытание на ударУточняется——
Тип подсветкиПодсветка (краевая или прямая)——

Оптические

ПараметрЗначениеЕдиница измеренияПримечания
Яркость (кд/м²)700——
Цвета отображения16,7 млн цветов (8-бит)——
Цветовой охват (NTSC)75%70%%
Направление обзораПолный (широкий угол обзора)—-
Коэффициент контрастностиУточняетсяУточняется-
ЯркостьУточняетсяУточняетсякд/м²

Механические

ПараметрЗначениеЕдиница измеренияПримечания
Активная область292,032(Г) × 109,512(В)мм—
Габаритный размер (без печатной платы)302,53 ±0,2(Г) × 123,51 ±0,2(В) × 6,45мм—
Габаритный размер (с печатной платой)302,53 ±0,3(Г) × 123,51 ±0,5(В) × 9,65 макс.мм—
ВесУточняетсяgНа основе окончательной версии печатной платы

Сенсор

ПараметрЗначениеЕдиница измеренияПримечания
Поддержка сенсорной панелиОпционально (настраивается)——

Электрические

ПараметрЗначениеЕдиница измеренияПримечания
Потребляемая мощность логики-0.5W | Тест мозаичного рисунка
Напряжение питанияУточняетсяУточняетсяV | См. спецификации драйверной ИС

Условия эксплуатации

ПараметрЗначениеЕдиница измеренияПримечания
Расширенный температурный диапазонДа——
Температура хранения-40–95 °C——
Рабочая температура-20°C до +70°C——
Температура хранения-30°C до +80°C——
Стойкость к влажности90% относительной влажности (без конденсации)——

Интерфейс и контакты

ПараметрЗначениеЕдиница измеренияПримечания
ИнтерфейсLVDS——
Тип интерфейсаНа согласовании (например, LVDS, eDP)——
Драйверная ИСУточняется——
