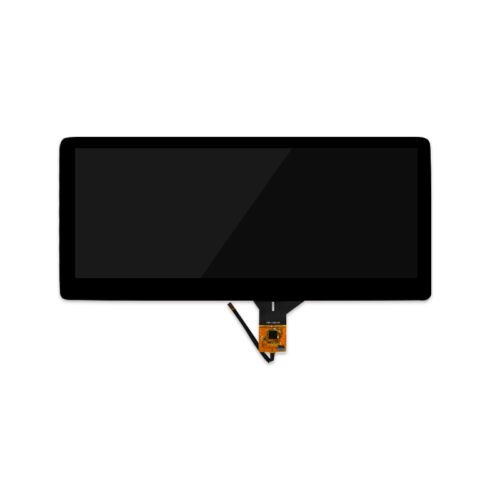

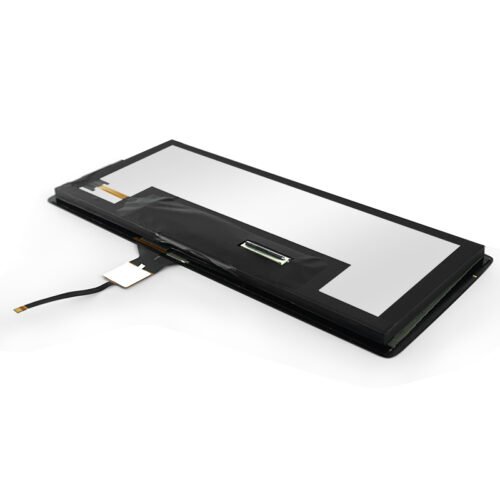

Данная спецификация применяется к 10,25-дюймовой модели (RV103Z7M-K10-50) TFT жидкокристаллического дисплея.
Матрица использует a-Si тонкоплёночный транзистор в качестве коммутирующего устройства. Данный TFT LCD дисплей имеет активную область отображения с диагональю 10,25 дюйма и разрешением FHD (массив из 1920 горизонтальных на 720 вертикальных пикселей). Все входные сигналы совместимы с интерфейсом LVDS.

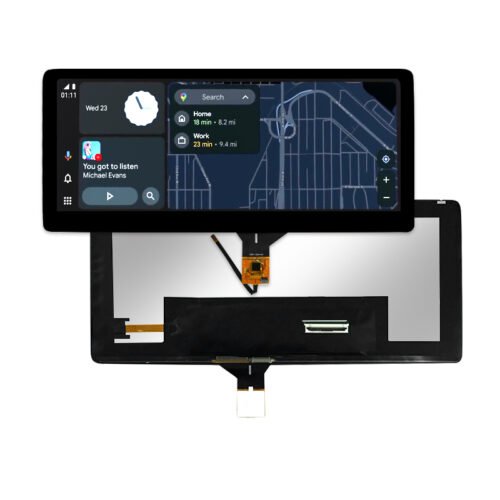

Наш 10,25-дюймовый LCD дисплейный модуль разработан для обеспечения превосходного визуального качества в различных приложениях. С разрешением 1920*720 дисплей обеспечивает чёткое и ясное изображение, идеально подходящее для автомобильной и других высокотехнологичных отраслей.
Дисплей оснащён IPS матрицей, что гарантирует видимость изображений и текста даже при экстремальных углах обзора, делая его идеальным для применений, где несколько человек должны одновременно видеть экран. Кроме того, технология TFT LCD обеспечивает яркое и сочное изображение, создавая эффект погружения.
Данный дисплейный модуль рассчитан на работу в экстремальных температурных условиях, с диапазоном хранения от -40 до 95 °C. Это делает его идеальным для использования в автомобильных приложениях, где он может подвергаться воздействию суровых условий.
Для получения дополнительной информации, пожалуйста, свяжитесь с нами для обсуждения. Мы также предоставляем плату HDMI и некоторые функциональные платы управления LCD. Данный 10,25-дюймовый TFT экран оснащён сенсорным покрытием, поверхностной обработкой на твёрдость 3H и является превосходным автомобильным LCD экраном.
| Модель | RV103Z7M-K10-50 |
| Размер | 10,25-дюймовый TFT LCD дисплей |
| Активная область | 243,648 (Г) × 91,368 (В) |
| Количество пикселей | 1920(Г) × 720(В) |
| Шаг пикселя | 0,1269 (Г) × 0,1269 (В) |
| Расположение пикселей | Вертикальные полосы RGB |
| Количество отображаемых цветов | 16,7 млн (8 бит) |
| Цветовой охват | NTSC 70% мин. |
| Режим отображения | Нормально чёрный |

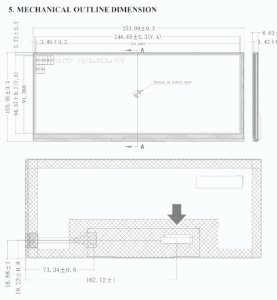

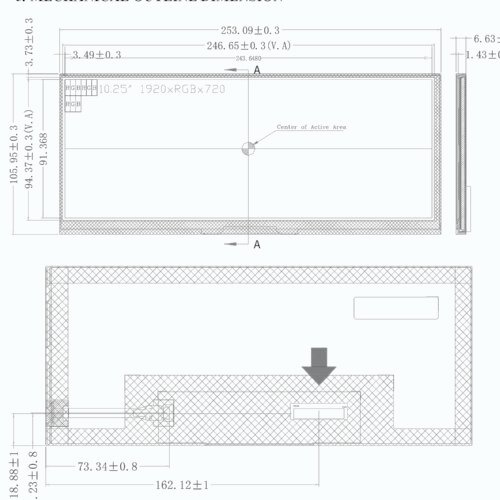

| Габаритные размеры | 251,148±0,2(Г)*101,098±0,2(В)*1,08 (Без PCBA)
251,148±0,3(Г)*142,548±0,5(В)*3,2 макс. (С PCBA) |
| Обработка поверхности | HC |
| Твёрдость поверхности | 3H |
| Интерфейс | Интерфейс: 2 порта LVDS |
| Рабочая температура | -30–85 °C |
| Температура хранения | -40–95 °C |
| Размер (дюйм) | 10.25 |
|---|---|
| Яркость (кд/м²) | 1000 |
| Интерфейс | LVDS |
| Разрешение | 1920×720 |
| Расширенный температурный диапазон | Да |
| Угол обзора | Все |
