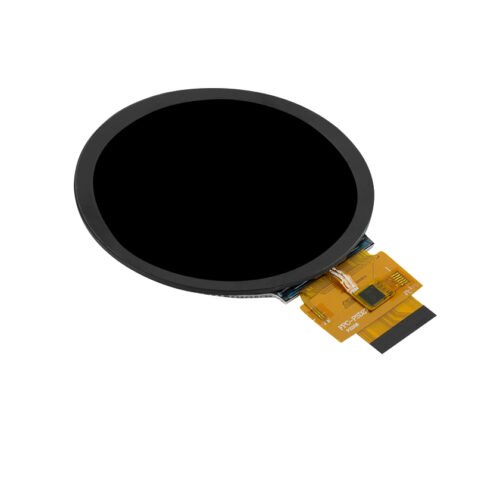

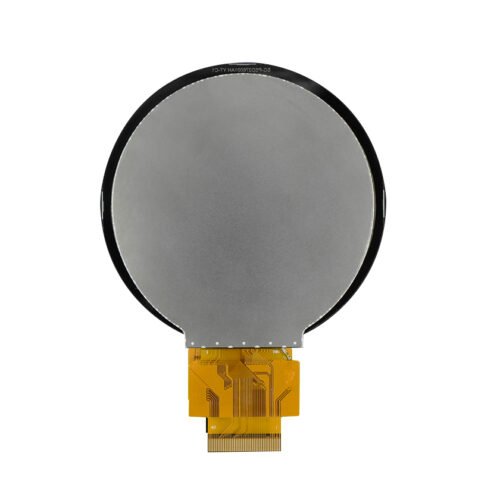

RV028Z6P-400-40-V2Активная модель

Круглый ЖК-дисплей TFT 2.8 дюйма, разрешение 480×480, высокая яркость, интерфейс RGB+SPI

Размер: 2,8-дюймовый модуль TFT LCD

Размер: 2,8 дюйма
Разрешение: 480×480
Яркость: При яркости 400 кд/м²
Интерфейс: RGB, SPI
Сенсор: Опционально

Разработано для интеграции

Обзор продукта.

RV028Z6P-400-40-V2 разработан для обеспечения превосходной производительности в широком спектре применений. Благодаря высокому разрешению 480×480 и поддержке 16,7 млн цветов он обеспечивает чёткое, яркое и точное изображение. Обладая технологией ALL O’clock с широким углом обзора, этот дисплей гарантирует неизменное качество картинки под любым углом, что делает его идеальным для устройств, требующих отличной видимости.

Спроектированный для надёжности, модуль эффективно работает в широком температурном диапазоне (-20°C до +70°C) и может храниться в условиях от -30°C до +80°C. Яркость дисплея 400 кд/м² обеспечивает отличную видимость даже в сложных условиях освещения. Компактные размеры 73,33 мм × 76,82 мм × 2,2 мм делают его идеальным для применений, чувствительных к занимаемому пространству, где нельзя идти на компромисс в производительности.

Будь то промышленное оборудование, потребительская электроника или встраиваемые системы, этот TFT LCD дисплей сочетает долговечность, гибкость и выдающиеся визуальные характеристики, что делает его универсальным решением для требовательных проектов.

Параметр	Технические характеристики	Единица измерения
Размер ЖК-дисплея	2,8 дюйма	дюйм
Разрешение	480(R,G,B) × 480	пиксели
Яркость	400 (ТИП.)	кд/м²
Режим отображения	Обычно белый / IPS	–
Активная область	70,13(Ш) × 70,13(Д)	мм
Размер модуля	73,33(Ш) × 76,82(Д) × 2,2(Т)	мм
Цвета отображения	16,7 млн	–
Интерфейс	RGB + SPI	–
Драйверная ИС	ST7701S	–
Тип сенсора	Индивидуальное исполнение (CTP/RTP)	–

Ключевые особенности

Размер: 2,8-дюймовый модуль TFT LCD
Разрешение: 480×480
Интерфейс: RGB + SPI
Сенсор: ёмкостный (опционально)
Угол обзора: All O’Clock
Яркость: 400 кд/м²
Рабочая температура: от -20°C до +70°C
Температура хранения: от -30°C до +80°C
Тип LCD: AM TFT, трансмиссивный

Технический справочник

Характеристики.

Значения зависят от модели. Перед интеграцией ознакомьтесь с редакциями документа и примечаниями по верификации.

полоса

Параметр	Значение	Единица измерения	Примечания
Размер (дюйм)	2.8	—	—
Разрешение	480×480	—	—
Размер	2,8-дюймовый модуль TFT LCD	—	—
Рабочая температура	-20°C до +70°C	—	—
Тип ЖК-дисплея	AM TFT, трансмиссивный	—	—
Размер ЖК-дисплея	2,8 дюйма	дюйм	—
Разрешение	480(R,G,B) × 480	пиксели	—
Режим отображения	Обычно белый / IPS	—	—
Размер модуля	73,33(Ш) × 76,82(Д) × 2,2(Т)	мм	—

Оптические

Параметр	Значение	Единица измерения	Примечания
Яркость (кд/м²)	400	—	—
Угол обзора	Все	—	—
Угол обзора	All O’Clock	—	—
Яркость	При яркости 400 кд/м²	—	—
Яркость	400 (ТИП.)	кд/м²	—
Цвета отображения	16,7 млн	—	—

Механические

Параметр	Значение	Единица измерения	Примечания
Активная область	70,13(Ш) × 70,13(Д)	мм	—

Сенсор

Параметр	Значение	Единица измерения	Примечания
Сенсор	Ёмкостный (опционально)	—	—
Тип сенсора	Индивидуальное исполнение (CTP/RTP)	—	—

Условия эксплуатации

Параметр	Значение	Единица измерения	Примечания
Расширенный температурный диапазон	№	—	—
Температура хранения	-30°C до +80°C	—	—

Интерфейс и контакты

Параметр	Значение	Единица измерения	Примечания
Интерфейс	RGB, SPI	—	—
Драйверная ИС	ST7701S	—	—
