Écran LCD TFT tactile rond de 4 pouces
RV040YGP-300-40Modèle actif
Écran LCD TFT tactile rond de 4 pouces
Un LCD TFT circulaire 720 × 720 avec tactile capacitif G+G, un rétroéclairage typique de 300 cd/m² et une interface RGB. Conçu pour les interfaces HMI intégrées et les interfaces de produits embarqués.
- Taille de l'écran LCD
- 4,0 pouces
- Résolution
- 720 (RVB) × 720 pixels
- Sens de visionnement
- Tous les angles
- Luminance, typique
- 300 cd/m²
- Type de tactile
- Capacitif
- Interface d'affichage
- RVB
Vérification d'ingénierie
Les valeurs de température suivent le PDF. Le pas de pixel publié, le courant de rétroéclairage et l'entrée de luminance minimale nécessitent une confirmation technique. Confirmer le dernier plan mécanique, le brochage et les conditions de pilotage avant l'intégration.
Conçu pour l'intégration
Aperçu du produit.
Cet écran circulaire de 4 pouces combine une matrice de 720 × 720 pixels avec un multi-touch capacitif G+G. La zone active de l'écran LCD est de 101,52 × 101,52 mm, avec un ensemble module et CTP de 128,75 × 126,75 × 5,75 mm.
L'interface RVB et le pilote d'affichage FL7707 doivent être adaptés à la carte contrôleur, à la synchronisation des signaux et à l'affectation des broches du FPC. L'ensemble tactile utilise un contrôleur CST3240.
Les applications potentielles incluent les commandes d'appareils électroménagers, les interfaces domotiques, les tableaux de bord et les IHM industrielles. L'adéquation mécanique, électrique et environnementale doit être vérifiée pour l'appareil visé.
Caractéristiques principales
- TFT circulaire de 4 pouces avec une matrice de 720 × 720 pixels.
- Vision tous angles avec un mode d'affichage Normally Black.
- Multi-touch capacitif G+G avec contrôleur CST3240.
- Dureté de surface 6H telle que publiée dans la spécification.
- Épaisseur LCD seule 2,13 mm ; épaisseur du module avec CTP 5,75 mm.
- Interface d'affichage RVB avec une définition de signal à 40 broches dans la fiche technique.
Référence technique
Spécifications.
Les valeurs sont spécifiques au modèle. Consultez les révisions des documents et les notes de vérification avant l'intégration.
Affichage
| Paramètres | Valeur | Unité | Notes |
|---|---|---|---|
| Taille de l'écran LCD | 4.0 | pouce | - |
| Mode d'affichage | Normalement noir | - | - |
| Résolution | 720 (RVB) × 720 | pixels | - |
| Disposition des pixels | Bande verticale RVB | - | - |
| Sens de visionnement | Tous les angles | - | - |
| Affichage des couleurs | 16.7M | - | - |
| Pas de pixel | 0,18 (H) × 0,18 (V) | mm | Valeur publiée ; confirmer par rapport à la zone active et à la résolution. |
Optique
| Paramètres | Valeur | Unité | Notes |
|---|---|---|---|
| Luminance, typique | 300 | cd/m² | L'entrée de luminance minimale du PDF nécessite une confirmation. |
| Rapport de contraste, typique | 1200:1 | - | - |
| Rapport de contraste, minimum | 1000:1 | - | - |
| Temps de réponse, typique / maximum | 30 / 35 | ms | - |
| Angle de vision, typique | 85 / 85 / 85 / 85 | ° | À CR > 10 |
| Rétro-éclairage | LED blanche | - | - |
Mécanique
| Paramètres | Valeur | Unité | Notes |
|---|---|---|---|
| Zone active LCD | 101.52 × 101.52 | mm | - |
| Zone de vision tactile | 102.12 × 102.12 | mm | - |
| Contour LCD (L × l × É) | 105.6 × 109.87 × 2.13 | mm | - |
| Contour LCD + CTP (L × l × É) | 128.75 × 126.75 × 5.75 | mm | - |
Toucher
| Paramètres | Valeur | Unité | Notes |
|---|---|---|---|
| Type de tactile | Capacitif | - | - |
| Structure tactile | G+G | - | - |
| Contrôleur tactile | CST3240 | - | - |
| Points tactiles | Multi-touch | - | - |
| Dureté de la surface | 6H | - | - |
Électrique
| Paramètres | Valeur | Unité | Notes |
|---|---|---|---|
| Interface d'affichage | RVB | - | À Ta = 25 °C ; vérifier les conditions de pilotage complètes dans le PDF. |
| Circuit intégré de commande d'affichage | FL7707 | - | À Ta = 25 °C ; vérifier les conditions de pilotage complètes dans le PDF. |
| Nombre de broches du connecteur | 40 | broches | À Ta = 25 °C ; vérifier les conditions de pilotage complètes dans le PDF. |
| Alimentation analogique VCI (min / typ / max) | 2.6 / 2.8 / 3.3 | V | À Ta = 25 °C ; vérifier les conditions de pilotage complètes dans le PDF. |
| Alimentation logique IOVCC (min / typ / max) | 1.65 / 1.8 / 3.3 | V | À Ta = 25 °C ; vérifier les conditions de pilotage complètes dans le PDF. |
| Tension directe de rétroéclairage, typique | 22 | V | À Ta = 25 °C ; vérifier les conditions de pilotage complètes dans le PDF. |
Environnement
| Paramètres | Valeur | Unité | Notes |
|---|---|---|---|
| Température de fonctionnement | −30 à +85 | °C | Informations générales du PDF ; l'indicateur d'instantané du site Web diffère. |
| Température de stockage | −30 à +85 | °C | Selon les informations générales du PDF. |
Interface et broches
| Paramètres | Valeur | Unité | Notes |
|---|---|---|---|
| Broche 1 | LEDA | - | Rétroéclairage positif · Signaux d'interface du PDF, page 9. |
| Broches 2–3 | LEDK | - | Rétroéclairage négatif · Signaux d'interface du PDF, page 9. |
| Broche 4 | GND | - | Masse · Signaux d'interface du PDF, page 9. |
| Broche 5 | VCC | - | Alimentation 2,8 V · Signaux d'interface du PDF, page 9. |
| Broche 6 | RST | - | Réinitialiser l'entrée · Signaux d'interface PDF, page 9. |
| Broche 7–8 | VCC | - | Alimentation 2,8 V · Signaux d'interface du PDF, page 9. |
| Broche 9 | SDA (NC) | - | Non connecté · Signaux d'interface PDF, page 9. |
| Broche 10 | SCK (NC) | - | Non connecté · Signaux d'interface PDF, page 9. |
| Broche 11 | CS (NC) | - | Non connecté · Signaux d'interface PDF, page 9. |
| Broche 12 | PCLK | - | Horloge de points pour interface RVB · Signaux d'interface PDF, page 9. |
| Broche 13 | DE | - | Validation des données · Signaux d'interface PDF, page 9. |
| Broche 14 | VS | - | Synchronisation de trame · Signaux d'interface PDF, page 9. |
| Broche 15 | HS | - | Synchronisation de ligne · Signaux d'interface PDF, page 9. |
| Broche 16–21 | R0–R5 | - | Bus de données rouge RVB · Signaux d'interface PDF, page 9. |
| Broche 22–27 | G0–G5 | - | Bus de données vert RVB · Signaux d'interface PDF, page 9. |
| Broche 28–33 | B0–B5 | - | Bus de données bleu RVB · Signaux d'interface PDF, page 9. |
| Broche 34 | GND | - | Masse · Signaux d'interface du PDF, page 9. |
| Broche 35 | TP_INT | - | Interruption tactile · Signaux d'interface PDF, page 9. |
| Broche 36 | TP_SDA | - | Données tactiles · Signaux d'interface PDF, page 9. |
| Broche 37 | TP_SCL | - | Horloge tactile · Signaux d'interface PDF, page 9. |
| Broche 38 | TP_RST | - | Réinitialisation tactile · Signaux d'interface PDF, page 9. |
| Broche 39 | TP_VCC | - | Alimentation tactile · Signaux d'interface PDF, page 9. |
| Broche 40 | GND | - | Masse · Signaux d'interface du PDF, page 9. |
Autres
| Paramètres | Valeur | Unité | Notes |
|---|---|---|---|
| Révision de la fiche technique | 01 · 2024-03-29 | - | Confirmer la dernière révision approuvée avant la production. |
Aucun paramètre correspondant.

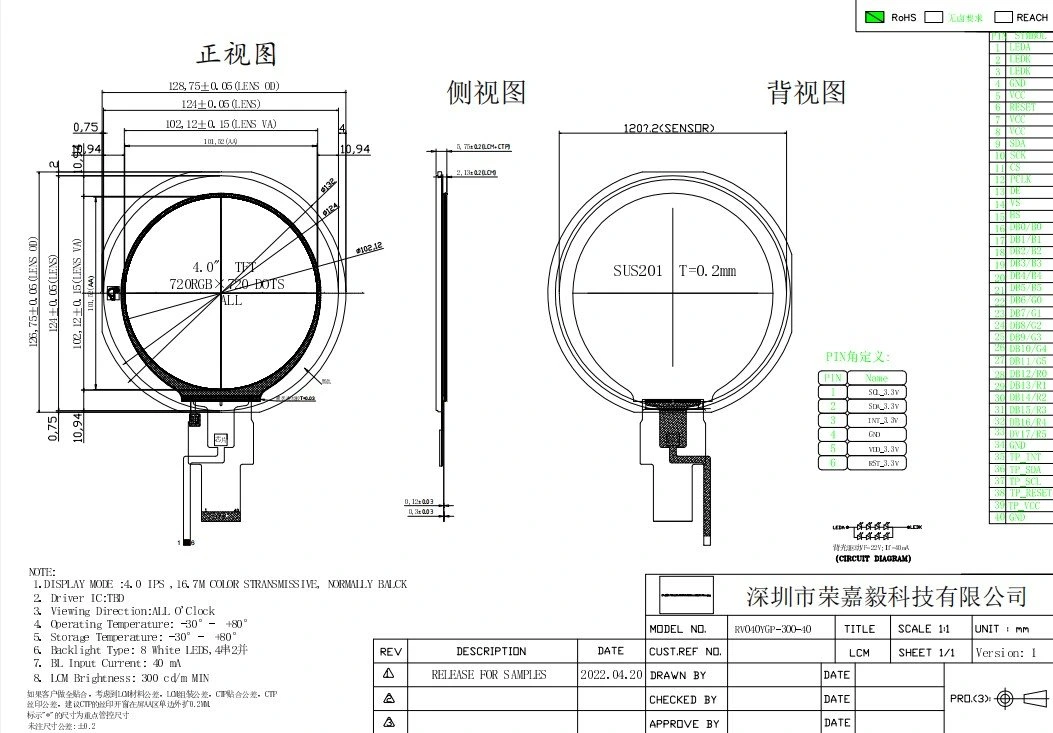

Dessins et ressources techniques
Documents produit.
Avant d'intégrer
Questions produit.
Puis-je connecter ce module directement à HDMI ou USB ?
Ce modèle dispose d'une interface d'affichage RGB. Un contrôleur et une configuration de pilote appropriés sont nécessaires ; la compatibilité HDMI ou USB n'est pas implicite. Partagez le modèle de votre carte, le timing et le brochage pour examen.
Le panneau tactile est-il inclus ?
Le modèle publié comprend un ensemble tactile capacitif G+G, un contrôleur CST3240 et la prise en charge du multi-touch. Vérifiez la définition des broches tactiles et les exigences du contrôleur par rapport à la dernière fiche technique.
Quelles informations de température dois-je utiliser ?
Le tableau d'informations générales du PDF indique des plages de fonctionnement et de stockage de −30 °C à +85 °C. L'instantané du site Web présente un indicateur de température étendue différent. Confirmez la spécification approuvée pour votre application.
Le verre de couverture, le rétroéclairage ou le FPC peuvent-ils être adaptés ?
Contactez RJY avec les contraintes mécaniques, les exigences optiques et tactiles, l'interface et le calendrier du projet. La faisabilité de la personnalisation est évaluée au cas par cas pour chaque projet.
