RJY3566M · Linux embarqué & Android

RJY3566MModèle actif

Carte de contrôle Android quadricœur Rockchip RK3566

RJY3566M est un ordinateur monocarte RK3566 compact pour HMI embarqué, dispositifs en périphérie et AIoT. Il combine des options Linux et Android avec des interfaces d'affichage, de caméra, tactile et d'extension dans un format de carte de 70 × 45 mm.

Processeur / CPU: Rockchip RK3566 · Quadricœur Cortex-A55 · jusqu'à 1,8 GHz
NPU: Jusqu'à 1,0 TOPS
Options de mémoire: 2 / 4 Go LPDDR4x
Options de stockage eMMC: 16 / 32 / 64 Go · eMMC 5.1
Systèmes d'exploitation: Ubuntu 20.04 / Debian 11 / Android 11 / Buildroot
Alimentation électrique: USB Type-C 5 V / 3 A ou connecteur 2 broches GH1.25 12 V / 2 A

Demander une revue d'ingénierie Consulter les ressources techniques ↗

Vérification d'ingénierie

La fiche technique RJY3566M fournie constitue la référence principale ; l'image antérieure du site Web utilise RJY-RK3566M. Son résumé principal indique 2/4 Go de RAM et 16/32/64 Go d'eMMC, tandis que son tableau matériel liste 1/2/4/8 Go et 8/16/32/64/128 Go. La MicroSD est indiquée comme 2 To dans le résumé et 512 Go dans le tableau ; confirmer la limite prise en charge. Le connecteur tactile est étiqueté à la fois 1,0 mm et 0,5 mm de pas. Le tableau GPU et décodeur contient des fautes de frappe apparentes GS2 et H.256. Les notes sur les connecteurs conservent ces divergences. Aucun numéro de révision ni date d'émission n'est imprimé dans le PDF fourni de 11 pages.

Conçu pour l'intégration

Aperçu du produit.

Une seule plateforme pour les projets Linux et Android

Le RJY3566M associe un processeur quadricœur Cortex-A55 à un graphique Mali-G52 2EE et un NPU spécifié jusqu'à 1,0 TOPS. La fiche technique fournie liste Ubuntu 20.04, Debian 11, Android 11 et Buildroot, offrant aux développeurs système plusieurs points de départ logiciels.

Connecter les écrans et les périphériques au niveau de la carte

Choisir Micro HDMI, eDP ou MIPI DSI pour la sortie d'affichage. Des connecteurs séparés MIPI CSI et I²C tactile prennent en charge l'intégration de la caméra et du tactile. Un connecteur GPIO 40 broches de 1,27 mm et une interface d'extension haut débit de 39 broches exposent des connexions système supplémentaires ; Ethernet et USB 3.0 sont décrits comme des signaux d'extension.

Planifier l'agencement mécanique et l'alimentation

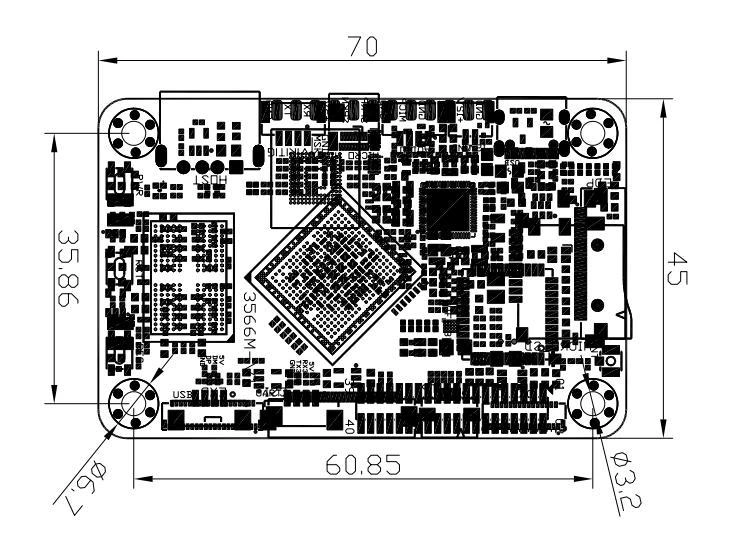

La carte mesure 70 × 45 × 9,6 mm. Les entrées d'alimentation documentées sont l'USB Type-C à 5 V / 3 A et un connecteur 2 broches GH1.25 à 12 V / 2 A. Utiliser les schémas d'interface, le dessin mécanique et les tableaux de connecteurs fournis pour vérifier l'orientation des câbles et l'ajustement du boîtier.

Travailler à partir du document technique fourni

La fiche technique chinoise originale de 11 pages est disponible dans les ressources techniques. Les tableaux anglais ci-dessous traduisent son contenu technique et identifient les valeurs contradictoires ou les définitions incomplètes. Demander une configuration de carte confirmée et un package de développement correspondant à la révision avant de finaliser l'intégration.

Caractéristiques principales

RK3566 quadricœur Cortex-A55 jusqu'à 1,8 GHz, graphique Mali-G52 2EE et NPU jusqu'à 1,0 TOPS.
Les options Linux incluent Ubuntu 20.04 et Debian 11, aux côtés d'Android 11 et Buildroot.
Sorties Micro HDMI, eDP et MIPI DSI, plus connexions caméra et tactile I²C.
GPIO 40 broches de 1,27 mm et extension haut débit de 39 broches pour l'intégration système.
Format compact 70 × 45 × 9,6 mm, avec plage de fonctionnement de −20 à +70 °C.

Référence technique

Spécifications.

Les valeurs sont spécifiques au modèle. Consultez les révisions des documents et les notes de vérification avant l'intégration.

Processeur et accélération

Paramètres	Valeur	Unité	Notes
Processeur / CPU	Rockchip RK3566 · Quadricœur Cortex-A55 · jusqu'à 1,8 GHz	-	Fiche technique p. 1–2
GPU	ARM Mali-G52 2EE	-	Le résumé principal indique Mali-G52 2EE ; le tableau matériel imprime ARM GS2 2EE.
API graphiques	OpenGL ES 1.1 / 2.0 / 3.2 ; OpenCL 2.0 ; Vulkan 1.1 ; accélération 2D	-	-
Technologie de gravure	22	nm	-
NPU	Jusqu'à 1,0	TOPS	-
Décodage vidéo	4K à 60 fps ; H.264 / VP9 listés	-	Le tableau imprime également H.256, apparemment une faute de frappe ; confirmer la prise en charge des codecs avant conception.
Encodage vidéo	1080P à 60 fps ; H.265 / H.264	-	-
ISP	ISP 8M avec HDR	-	-

Mémoire et stockage

Paramètres	Valeur	Unité	Notes
Options de mémoire	2 / 4 Go LPDDR4x	-	Résumé principal p. 1. Le tableau matériel liste 1/2/4/8 Go LPDDR4/4X ; confirmer les options plus larges et la capacité installée.
Bande passante mémoire (valeur source)	3200	Mbps	Valeur indiquée dans le résumé principal ; confirmer la configuration.
Options de stockage eMMC	16 / 32 / 64 Go · eMMC 5.1	-	Résumé principal p. 2. Le tableau matériel liste 8/16/32/64/128 Go.
Extension MicroSD / TF	Démarrage système pris en charge ; la limite de capacité nécessite confirmation	-	Le résumé indique jusqu'à 2 To, le tableau matériel indique jusqu'à 512 Go.

Logiciels et BSP

Paramètres	Valeur	Unité	Notes
Systèmes d'exploitation	Ubuntu 20.04 / Debian 11 / Android 11 / Buildroot	-	-
SDK / BSP / firmware	La fiche technique fournie liste la prise en charge de Linux, Android et Buildroot avec un SDK. Demander le SDK, le BSP et le firmware spécifiques à la révision de la carte ; ces packages ne sont pas joints ici.	-	-

Sorties d'affichage

Paramètres	Valeur	Unité	Notes
Micro HDMI	1080P @ 120 Hz ; 4K @ 60 Hz	-	-
eDP	2560 × 1600 @ 60 Hz ; FPC 30 broches, pas de 0,5 mm	-	-
MIPI DSI	1080P @ 60 Hz ; FPC 31 broches, pas de 0,3 mm	-	-
Connexion tactile	Tactile I²C 6 broches ; signal / alimentation 3,3 V	-	La section 5.3 de la fiche technique indique à la fois un pas de 1,0 mm et de 0,5 mm ; confirmer le connecteur d'accouplement.

Connectivité et extension

Paramètres	Valeur	Unité	Notes
Wi-Fi / Bluetooth	Module 2,4 GHz	-	Version Bluetooth non spécifiée.
Puissance d'émission Wi-Fi	16	dBm	-
USB 2.0	Prise Type-A et connecteur 4 broches 1,25 mm	-	-
GPIO 40 broches	2 × 20 broches, pas de 1,27 mm ; PWM / I²C / SPI / UART / GPIO	-	-
Extension 39 broches	USB 2.0/3.0, Ethernet 100/1000, SATA, audio, SIM, mini PCIe	-	Signaux d'extension listés dans le tableau matériel ; carte porteuse/adaptateur et brochage détaillé à confirmer.
Série de débogage	UART2 ; connecteur à verrouillage 4 broches 1,25 mm	-	-
Série utilisateur	UART3 ; connecteur 4 broches 1,25 mm	-	-

Caméra et audio

Paramètres	Valeur	Unité	Notes
Caméra	MIPI CSI · FPC 30 broches 0,5 mm · 4 voies	-	-
Signaux de contrôle de la caméra	MCLK / PWRDN / RESET / I²C4 : 1,8 V	-	-
Broches d'alimentation de la caméra	Sorties 1,2 V / 1,8 V / 2,8 V / 5 V ; voir brochage	-	-
Audio	RK809-5 · sortie haut-parleur 1,3 W / entrée microphone · 4 broches 1,25 mm	-	-

Électrique

Paramètres	Valeur	Unité	Notes
Alimentation électrique	USB Type-C 5 V / 3 A ou connecteur 2 broches GH1.25 12 V / 2 A	-	Entrées alternatives ; utilisation simultanée non documentée.
Sorties panneau eDP / rétroéclairage	LCD-VCC 3,3 V ; BL-PWR 12 V	-	Limites de courant non spécifiées.
Commandes	Réinitialisation RK809-5 ; réinitialisation système ; bouton Recovery	-	-
Indicateurs	LED RVB ; indicateur d'alimentation 3,3 V représenté dans la carte d'interfaces	-	-
Allégation d'essai ESD	±4 kV contact / ±6 kV air	-	Allégation de la fiche technique ; rapport d'essai distinct non joint.

Mécanique

Paramètres	Valeur	Unité	Notes
Dimensions de la carte	70 × 45 × 9.6	mm	-

Environnement

Paramètres	Valeur	Unité	Notes
Température de fonctionnement	−20 à +70 °C	-	-
Température de stockage	−30 à +80 °C	-	-

Intégration au niveau de la carte

Logiciels et interfaces.

Environnement logiciel

Systèmes d'exploitation / BSP: Ubuntu 20.04 / Debian 11 / Android 11 / Buildroot
Disponibilité logicielle / SDK: La fiche technique fournie liste la prise en charge de Linux, Android et Buildroot avec un SDK. Demander le SDK, le BSP et le firmware spécifiques à la révision de la carte ; ces packages ne sont pas joints ici.

Connexions et périphériques

Sorties d'affichage: Micro HDMI 1080P@120Hz / 4K@60Hz · eDP 2560×1600@60Hz · MIPI DSI 1080P@60Hz
Réseau et USB: Wi-Fi 2,4 GHz / Bluetooth · USB 2.0 Type-A / connecteur · Ethernet Gigabit et USB 3.0 via extension 39 broches
GPIO et extension: GPIO 40 broches 1,27 mm · extension haut débit 39 broches · débogage UART2 / UART3 · démarrage MicroSD
Interface caméra: MIPI CSI · FPC 30 broches 0,5 mm · 4 voies
Audio: RK809-5 · sortie haut-parleur 1,3 W / entrée microphone · 4 broches 1,25 mm

Alimentation et encombrement mécanique

Alimentation électrique: USB Type-C 5 V / 3 A ou connecteur 2 broches GH1.25 12 V / 2 A
Dimensions de la carte (mm): 70 × 45 × 9.6
Température de fonctionnement: −20 à +70 °C
Température de stockage: −30 à +80 °C

Confirmez les affectations de broches, la compatibilité du firmware et la configuration réelle de la carte avant la connexion.

Référence au niveau du connecteur

Connecteurs et brochage.

Définitions des broches issues de la documentation technique du produit. Vérifiez l'orientation du connecteur et les notes par rapport à la révision de votre carte avant l'intégration. Sur les petits écrans, faites glisser un tableau de broches horizontalement pour voir toutes les colonnes.

Écran eDPFPC 30 broches · pas de 0,5 mm

Fiche technique p. 4–5 · §5.1

Les limites de courant de sortie et la configuration du rétroéclairage ne sont pas spécifiées. Utilisez la photographie du PDF pour vérifier l'orientation de la broche 1.

Épingle	Signal	Fonction / tension
1	NC	Non connecté
2	GND	Masse (GND)
3	EDP-TX-D1N	Voie TX 1 négative
4	EDP-TX-D1P	Voie TX 1 positive
5	GND	Masse (GND)
6	EDP-TX-D0N	Voie TX 0 négative
7	EDP-TX-D0P	Voie TX 0 positive
8	GND	Masse (GND)
9	EDP-TX-AUXP	AUX positif
10	EDP-TX-AUXN	AUX négatif
11	GND	Masse (GND)
12	LCD-VCC	Sortie 3,3 V
13	LCD-VCC	Sortie 3,3 V
14	NC	Non connecté
15	GND	Masse (GND)
16	GND	Masse (GND)
17	NC	Non connecté
18	GND	Masse (GND)
19	GND	Masse (GND)
20	GND	Masse (GND)
21	GND	Masse (GND)
22	EDP-ENABLE	Activation · 3,3 V
23	PWM4-EDP-DIM	Gradation du rétroéclairage · 3,3 V
24	NC	Non connecté
25	NC	Non connecté
26	BL-PWR	Sortie rétroéclairage 12 V
27	BL-PWR	Sortie rétroéclairage 12 V
28	BL-PWR	Sortie rétroéclairage 12 V
29	BL-PWR	Sortie rétroéclairage 12 V
30	NC	Non connecté

Écran MIPI DSIFPC 31 broches · pas de 0,3 mm

Fiche technique p. 5 · §5.1

La broche 21 n'a pas de description et la broche 23 présente une incohérence signal/description dans la source. Les deux sont conservées pour vérification. La tension/courant d'attaque du rétroéclairage n'est pas indiquée.

Épingle	Signal	Fonction / tension
1	BL-LEDA	Anode du rétroéclairage
2	BL-LEDA	Anode du rétroéclairage
3	BL-LEDA	Anode du rétroéclairage
4	NC	Non connecté
5	BL-LEDK	Cathode du rétroéclairage
6	BL-LEDK	Cathode du rétroéclairage
7	BL-LEDK	Cathode du rétroéclairage
8	BL-LEDK	Cathode du rétroéclairage
9	GND	Masse (GND)
10	GND	Masse (GND)
11	MIPI-DSI-D2P	Voie de données 2 positive
12	MIPI-DSI-D2N	Voie de données 2 négative
13	GND	Masse (GND)
14	MIPI-DSI-D1P	Voie de données 1 positive
15	MIPI-DSI-D1N	Voie de données 1 négative
16	GND	Masse (GND)
17	MIPI-DSI-CLKP	Horloge positive
18	MIPI-DSI-CLKN	Clock negative
19	GND	Masse (GND)
20	MIPI-DSI-D0P	Data lane 0 positive
21	MIPI-DSI-D0N	Description omitted in source
22	GND	Masse (GND)
23	MIPI-DSI-D3P	Signal name D3P; source description says lane 2 positive
24	MIPI-DSI-D3N	Data lane 3 negative
25	GND	Masse (GND)
26	NC	Non connecté
27	MIPI-DSI-RESET	LCD reset · 3.3 V
28	NC	Non connecté
29	LCD-VCC	Sortie 3,3 V
30	LCD-VCC	Sortie 3,3 V
31	LCD-VCC	Sortie 3,3 V

MIPI CSI camera30-pin FPC · 0.5 mm pitch · 4-lane

Datasheet p. 6 · §5.2

Épingle	Signal	Fonction / tension
1	GND	Masse (GND)
2	MIPI-CSI-D0N	Data lane 0 negative
3	MIPI-CSI-D0P	Data lane 0 positive
4	GND	Masse (GND)
5	MIPI-CSI-CLKN	Clock negative
6	MIPI-CSI-CLKP	Horloge positive
7	GND	Masse (GND)
8	MIPI-CSI-D1N	Voie de données 1 négative
9	MIPI-CSI-D1P	Voie de données 1 positive
10	GND	Masse (GND)
11	MIPI-CSI-D2N	Voie de données 2 négative
12	MIPI-CSI-D2P	Voie de données 2 positive
13	GND	Masse (GND)
14	MIPI-CSI-D3N	Data lane 3 negative
15	MIPI-CSI-D3P	Data lane 3 positive
16	GND	Masse (GND)
17	MCLK-CSI	1.8 V
18	GND	Masse (GND)
19	CSI-PWRDN	1.8 V
20	CSI-RESET	1.8 V
21	I2C4-SCL	1.8 V
22	I2C4-SDA	1.8 V
23	GND	Masse (GND)
24	VCC2V8	2.8 V output
25	GND	Masse (GND)
26	VCC5V0	5 V output
27	VCC1V8	1.8 V output
28	VCC1V2	1.2 V output
29	VCC2V8	2.8 V output
30	VCC5V0	5 V output

I²C touch6-pin FPC · pitch requires confirmation

Datasheet pp. 6–7 · §5.3

The section bullet states 1.0 mm pitch; its table heading states 0.5 mm. Confirm the connector before selecting a cable.

Épingle	Signal	Fonction / tension
1	TP-RST	Reset · 3.3 V
2	TP-VCC	3.3 V supply output
3	GND	Masse (GND)
4	TP-INT	Interrupt · 3.3 V
5	TP-I2C1-SDA	SDA · 3.3 V
6	TP-I2C1-SCL	SCL · 3.3 V

UART2 debug4-pin · 1.25 mm pitch · latch

Datasheet p. 7 · §5.4

The VCC pin is specified as 5 V output. UART signal voltage is not specified; confirm before connecting an adapter.

Épingle	Signal	Fonction / tension
1	VCC	5 V output
2	UART2-RX	Debug serial receive
3	UART2-TX	Debug serial transmit
4	GND	Masse (GND)

UART34-pin · 1.25 mm pitch

Datasheet pp. 7–8 · §5.5

UART signal voltage is not specified.

Épingle	Signal	Fonction / tension
1	VCC	5 V output
2	UART3-RX	Serial receive
3	UART3-TX	Serial transmit
4	GND	Masse (GND)

USB 2.0 header4-pin · 1.25 mm pitch

Datasheet p. 8 · §5.6

Épingle	Signal	Fonction / tension
1	VCC	5 V output
2	USB DM	USB data negative
3	USB DP	USB data positive
4	GND	Masse (GND)

Audio4-pin · 1.25 mm pitch · latch

Datasheet pp. 8–9 · §5.7

Épingle	Signal	Fonction / tension
1	MIC	Microphone input
2	GND	Masse (GND)
3	SPK OUTP	Speaker output positive
4	SPK OUTN	Speaker output negative

12 V power input2-pin · 1.25 mm pitch · latch

Datasheet p. 9 · §5.8

Hardware table lists 12 V / 2 A. USB Type-C 5 V / 3 A is the other documented input. Simultaneous powering is not documented.

Épingle	Signal	Fonction / tension
1	12V	12 V input
2	GND	Masse (GND)

40-pin GPIO expansion2 × 20 pins · 1.27 mm pitch

Datasheet pp. 9–11 · 40Pin header

Pin multiplexing is transcribed as printed. Configure the relevant pinmux in the selected OS/BSP; a 40-pin count alone does not establish compatibility with another board.

Épingle	Signal	Fonction / tension
1	3,3 V	3.3 V
2	5V	5 V
3	GPIO0_B6	I2C2_SDA_M0
4	5V	5 V
5	GPIO0_B5	I2C2_SCL_M0
6	GND	Masse (GND)
7	GPIO1_A4	GPIO
8	NC	Non connecté
9	GND	Masse (GND)
10	NC	Non connecté
11	GPIO3_A1	GPIO
12	GPIO3_C4	PWM14_M0
13	GPIO3_A2	GPIO
14	GND	Masse (GND)
15	GPIO3_A3	GPIO
16	GPIO3_A4	GPIO
17	3,3 V	3.3 V
18	GPIO3_A5	GPIO
19	GPIO4_C3	SPI3_MOSI_M1
20	GND	Masse (GND)
21	GPIO4_C5	SPI3_MISO_M1
22	GPIO3_A6	GPIO
23	GPIO4_C2	SPI3_CLK_M1
24	GPIO3_C6	SPI3_CS0_M1
25	GND	Masse (GND)
26	GPIO3_A7	GPIO
27	GPIO3_B6	I2C3_SDA_M1
28	GPIO3_B5	I2C3_SCL_M1
29	GPIO3_B0	GPIO
30	GND	Masse (GND)
31	GPIO3_C2	GPIO
32	GPIO3_C5	PWM15_IR_M0
33	GPIO3_B1	PWM8_M0
34	GND	Masse (GND)
35	GPIO3_B2	PWM9_M0
36	GPIO3_C3	GPIO
37	GPIO3_B7	GPIO
38	GPIO3_B3	GPIO
39	GND	Masse (GND)
40	GPIO3_B4	GPIO

39-pin high-speed expansion39-pin high-speed interface

Datasheet pp. 2–3 · Hardware table / interface map

USB 2.0/3.0, 100/1000 Ethernet, SATA, audio, SIM and mini PCIe are listed. The PDF does not provide the 39-pin signal map or pitch. Request the carrier/adapter design and electrical definitions.

Dessins et ressources techniques

Documents produit.

PDF

RJY3566M · Original product datasheet (Chinese, 11 pages)

Supplied PDF · revision / issue date not stated · 1 Mo

WEBP

Mechanical dimension drawing · extracted from datasheet p. 11

Source drawing · dimensions in mm · 98 Ko

Avant d'intégrer

Questions produit.

Which operating systems are listed in the datasheet?

Ubuntu 20.04, Debian 11, Android 11 and Buildroot are listed. The document states that an SDK is provided; request the package matched to the board revision and target system.

Which memory and storage capacities should I specify?

The core summary lists 2/4 GB LPDDR4x and 16/32/64 GB eMMC 5.1. Its hardware table gives wider ranges. Confirm the installed capacity and supported configuration rather than treating all combinations as separate verified models.

What is the MicroSD capacity limit?

The PDF summary says up to 2 TB, while the hardware table says up to 512 GB and supports system boot. This conflict needs confirmation for the selected card, OS and board revision.

Is there a Gigabit Ethernet socket on the board?

The datasheet lists 100/1000 Ethernet on the 39-pin expansion interface. A carrier or adapter implementation and its pin definitions need confirmation; do not assume an onboard RJ45 socket.

Can I connect any 6-pin touch panel?

No. Confirm I²C wiring, 3.3 V electrical compatibility, pin orientation and the connector. Section 5.3 gives conflicting 1.0 mm and 0.5 mm pitch labels.

Where are the pin definitions and development files?

Connector pin tables are transcribed in the Connectors & pinout tab, and the original 11-page Chinese PDF is available under Technical resources. SDK, BSP and firmware packages have not been uploaded.

Vérifions la compatibilité

Votre application.
Notre revue d'ingénierie.

Share your OS, memory, display output, expansion and power requirements for RJY3566M.

Application et environnement d'exploitation
Système d'exploitation / BSP, configuration de la mémoire et du stockage
Sorties d'affichage, besoins en GPIO / série, caméra et réseau
Alimentation, boîtier et limites thermiques
Besoins d'évaluation et calendrier du projet

Soumettez votre demande pour la conserver auprès de notre équipe. Vous pouvez également ouvrir un brouillon d'e-mail après soumission. Veuillez lire notre Politique de confidentialité.
