Soluzioni display e embedded

RT2660TP-MAIN-V1.0Modello attivo

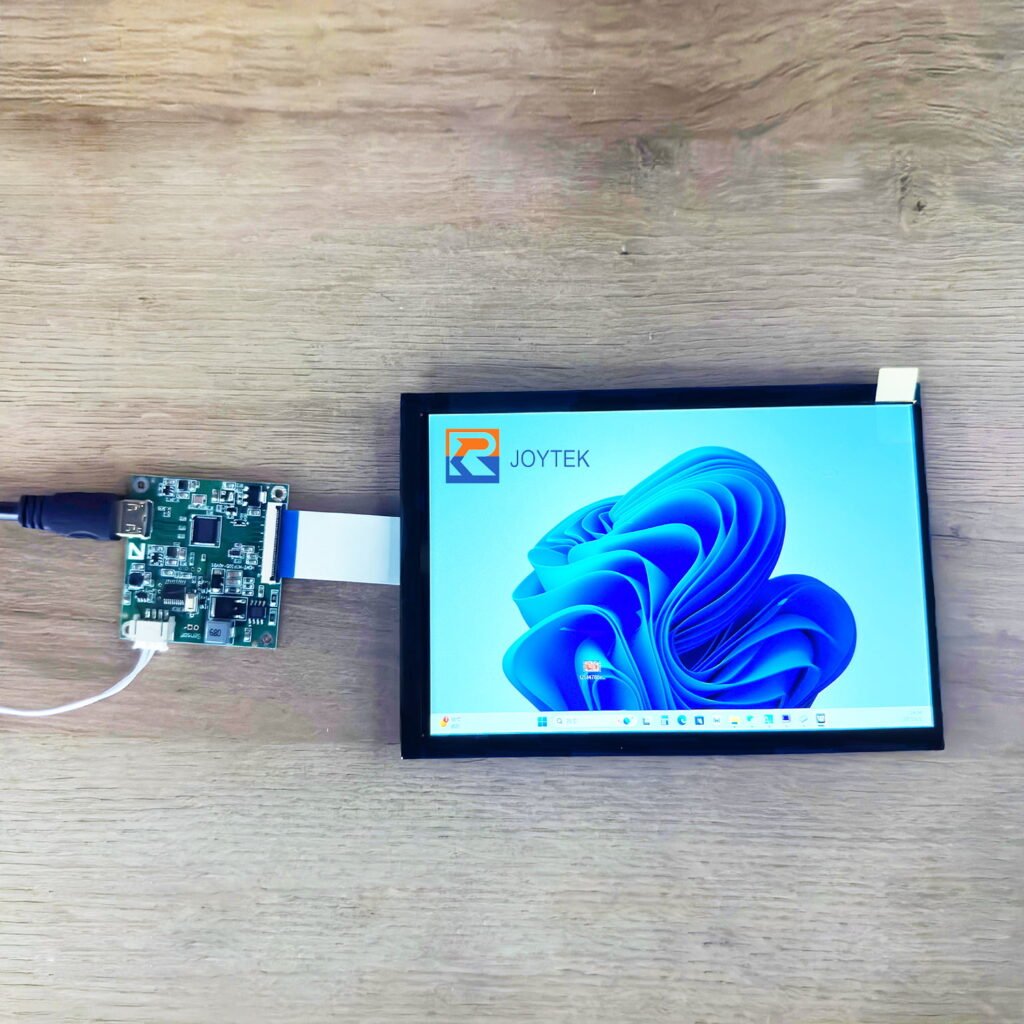

Schermo LCD touch da 7 pollici di Raspberry Pi

Segnale video VGA, HDMI

Dimensione: 7 pollici
Toccare: Sì

Progettato per l'integrazione

Panoramica del prodotto.

Modello	RT2660TP-MAIN-V1.0
Dimensione	Pannello lcd da 7 pollici per Raspberry Pi
Numero di pixel	800*480
Area attiva	170(H)×109,6(V)
Spillo	50 pin
Tipo LCD	TFT
Toccare	con tocco
Temperatura di esercizio	-10℃～+60℃
Temperatura di stoccaggio	-20℃～+70℃
Altoparlante	8Ω/2W*2
Applicazioni	TTL: ZJ050NA-08C/AT070TN92

Funzione

Segnale video VGA, HDMI
Tocco capacitivo
Ingresso alimentazione: MICRO_USBDC+5V
Uscita altoparlanti: 8Ω/2W*2
Auricolari
Funzionamento OSD multifunzione
Con funzione remota (opzionale)
Spegnimento dell'automobile in assenza di segnale
Valore di tensione VCOM regolabile in base alla schermata richiesta
Batteria regolabile in base alla retroilluminazione richiesta

Segnale di ingresso standard

VGA: 800*480, 800*600, 1024*600, 1024*768, (frequenza di aggiornamento60~75)
HDMI (versione generica 1.2)

Ambiente di lavoro

Temperatura di lavoro: -10℃~+60℃
Umidità di lavoro: 90%RH (senza condensa)

Ambiente di stoccaggio

Temperatura di stoccaggio: -20℃~+70℃
Umidità di stoccaggio: 90%RH (senza condensa)

Caratteristiche principali

Segnale video VGA, HDMI
Tocco capacitivo
Ingresso alimentazione: MICRO_USBDC+5V
Uscita altoparlanti: 8Ω/2W*2
Batteria regolabile in base alla retroilluminazione richiesta

Riferimento tecnico

Specifiche.

I valori sono specifici del modello. Rivedere le revisioni dei documenti e le eventuali note di verifica prima dell'integrazione.

Display

Parametro	Valore	Unità	Note
Uscita altoparlante	8Ω/2W*2	-	-
Modello	RT2660TP-MAIN-V1.0	-	-
Dimensione	Pannello lcd da 7 pollici per Raspberry Pi	-	-
Numero di pixel	800*480	-	-
Tipo LCD	TFT	-	-
Altoparlante	8Ω/2W*2	-	-
Applicazioni	TTL: ZJ050NA-08C/AT070TN92	-	-

graffio

Parametro	Valore	Unità	Note
Area attiva	170(H)×109,6(V)	-	-

Toccare

Parametro	Valore	Unità	Note
Toccare	con tocco	-	-

Elettrico

Parametro	Valore	Unità	Note
Ingresso alimentazione	MICRO_USBDC+5V	-	-

Ambientali

Parametro	Valore	Unità	Note
Temperatura di esercizio	-10℃～+60℃	-	-
Temperatura di stoccaggio	-20℃～+70℃	-	-

Disegni e risorse tecniche

Documenti del prodotto.

Contatta il nostro team per il datasheet o il disegno meccanico aggiornato.
