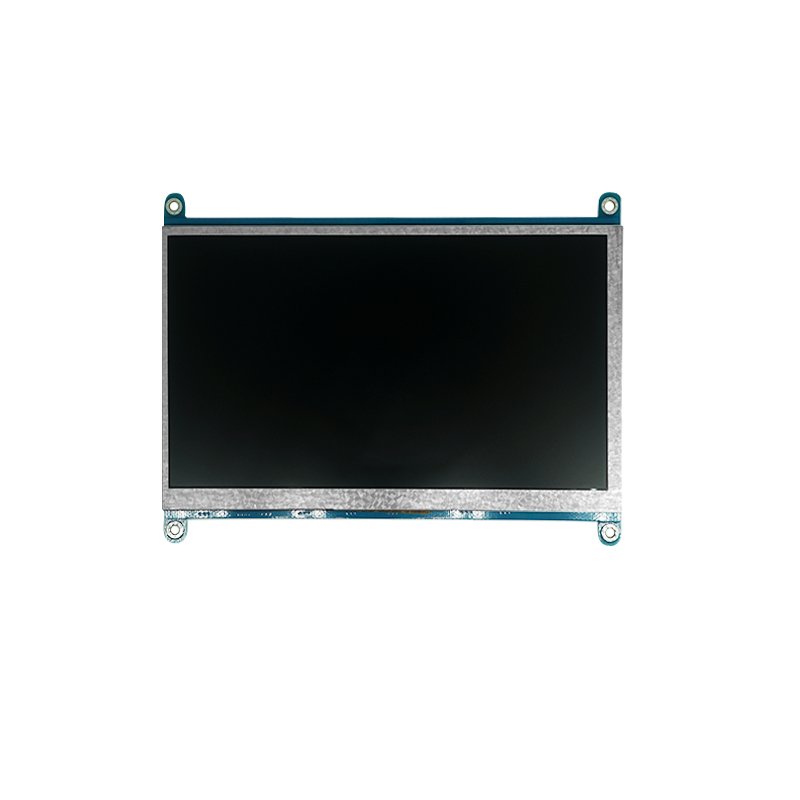

7 inch Raspberry Pi Touch LCD Display Screen
엔지니어링 중심 프로젝트를 위한 디스플레이 및 컨트롤러 솔루션 지원.
- VGA, HDMI 비디오 신호
- 정전식 터치
- PowerInput: MICRO_USBDC+5V
- 스피커 출력: 8Ω/2W*2
- 필요한 백라이트에 따라 배터리 조절 가능
신속한 평가를 위해 대상 애플리케이션, 디스플레이 크기, 해상도, 인터페이스, 터치 요구 사항, 컨트롤러 보드 요구 사항 및 연간 수요를 공유해 주십시오.
엔지니어링 검토
샘플링 전 제품 적합성 확인
디스플레이 및 컨트롤러 보드 프로젝트는 일반적으로 모델 번호 이상의 정보가 필요합니다. RJY는 샘플 또는 견적 논의 전에 귀하의 기술 요구 사항을 검토할 수 있습니다.
01
사양 매칭
디스플레이 크기, 해상도, 밝기, 시야각, 터치 요구 사항 및 작동 환경을 확인합니다.
02
인터페이스 및 보드 리뷰
인터페이스 유형, 핀 정의, 컨트롤러 보드 요구 사항, 드라이버 IC 및 시스템 호환성을 검토합니다.
03
맞춤화 방향
필요 시 커버 글라스, 백라이트, 터치스크린, FPC, 펌웨어 및 기계적 조정에 대해 논의합니다.
04
RFQ 준비
애플리케이션 세부 정보, 샘플 수량, 연간 수요, 목표 일정, 데이터시트 또는 참조 제품을 준비합니다.

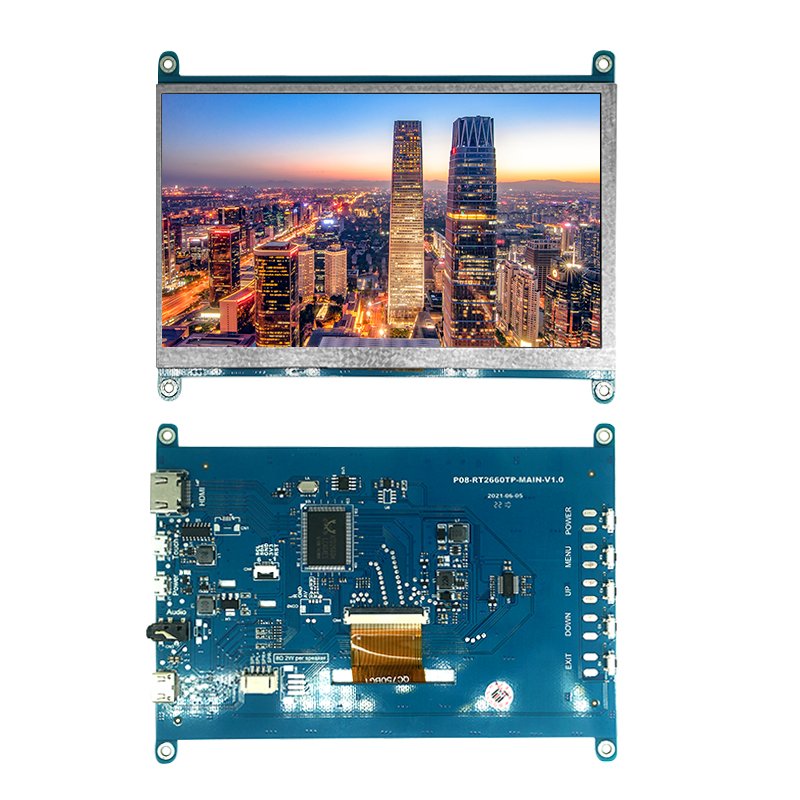

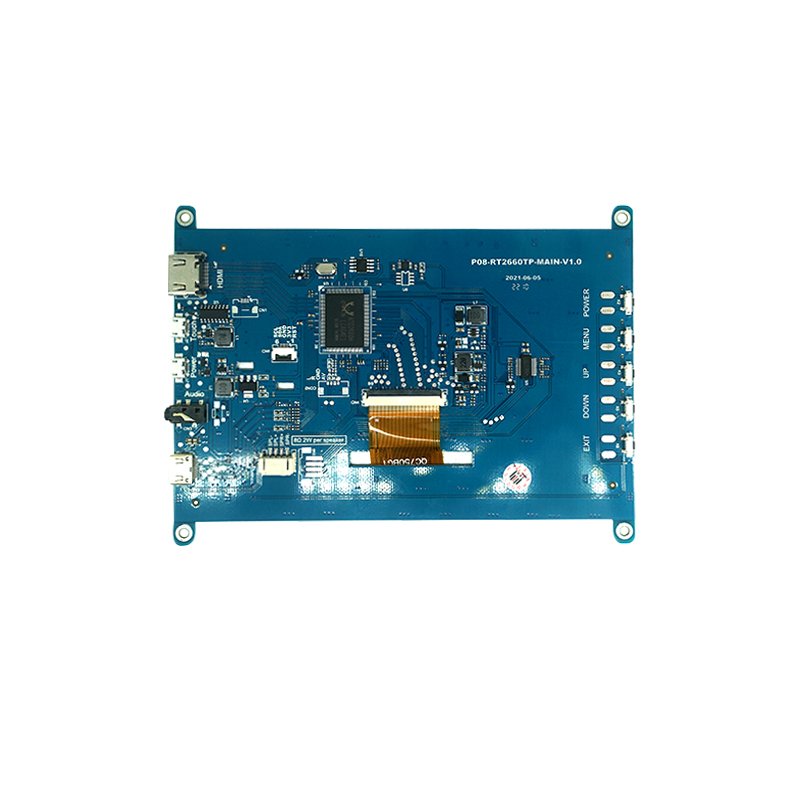

| 모델 | RT2660TP-MAIN-V1.0 |
| 크기 | 라즈베리 파이용 7인치 LCD 패널 |
| 픽셀 수 | 800*480 |
| 활성 영역 | 170(세로)×109.6(가로) |
| 핀 | 50핀 |
| LCD 유형 | TFT |
| 터치 | 터치로 |
| 작동 온도 | -10℃ ~ +60℃ |
| 보관 온도 | -20℃ ~ +70℃ |
| 스피커 | 8Ω/2W*2 |
| 애플리케이션 | TTL: ZJ050NA-08C/AT070TN92 |
기능
- VGA, HDMI 비디오 신호
- 정전식 터치
- PowerInput: MICRO_USBDC+5V
- 스피커 출력: 8Ω/2W*2
- 이어폰
- 다기능 OSD 조작
- 리모컨 기능 지원(옵션)
- 신호 없을 시 자동 전원 차단
- 화면 요구사항에 따른 VCOM 전압 값 조절 가능
- 필요한 백라이트에 따라 배터리 조절 가능
신호 입력 표준
- VGA: 800*480, 800*600, 1024*600, 1024*768, (주사율 60~75Hz)
- HDMI (범용 버전 1.2)
작업 환경
- 작업 온도: -10℃ ~ +60℃
- 작업 습도: 90%RH(결로 없음)
보관 환경
- 보관 온도: -20℃ ~ +70℃
- 보관 습도: 90%RH(결로 없음)
자주 묻는 질문
RJY는 OEM(주문자 상표 부착 생산) 업체인가요?
예. RJY는 수직 통합 역량을 갖춘 직접 공급자이자 제조업체로, 설계 및 PCBA 조립부터 최종 시스템 통합에 이르는 전주기 하드웨어 혁신을 제공합니다.
RJY는 어떤 유형의 맞춤화를 수용하나요?
다음과 같은 네 가지 분야에서 맞춤화를 제공할 수 있습니다: 시스템 및 HMI, 디스플레이 모듈, 소프트웨어 서비스, 산업 디자인.
이 제품의 재고 상태는 어떻게 되나요?
전시 중인 대부분의 제품은 테스트 또는 빠른 샘플링을 위해 최소 한 개 이상의 재고를 보유하고 있습니다. 20대 이상의 샘플 요청 시, 현재 재고 상태를 확인하기 위해 사전에 문의해 주시기 바랍니다.
맞춤형 프로젝트의 비용 구조는 어떻게 되나요?
당사의 맞춤형 프로젝트 비용은 일반적으로 두 가지 주요 구성 요소로 이루어집니다:
NRE(비반복 엔지니어링) 비용과 단가.
많은 경우, 주문량이 일정 수준에 도달하면 NRE 비용의 일부를 상쇄하거나 환급해 드립니다.
NRE(비반복 엔지니어링) 비용과 단가.
많은 경우, 주문량이 일정 수준에 도달하면 NRE 비용의 일부를 상쇄하거나 환급해 드립니다.
일반적인 맞춤화 프로젝트는 얼마나 소요되나요?
소요 시간은 맞춤화의 깊이에 따라 달라집니다:
소프트웨어/펌웨어 수정: 1-2주
소규모 하드웨어 변경: 4-6주
전주기 연구개발 프로젝트: 12-16주
소프트웨어/펌웨어 수정: 1-2주
소규모 하드웨어 변경: 4-6주
전주기 연구개발 프로젝트: 12-16주
