産業用発電機セットHMI用TFT LCDの選定方法

産業用発電機セットは、エンジン、オルタネータ、エンジン制御電子機器、電圧調整、発電機セットコントローラ、保護機能、遮断器、自動切替スイッチ、遠隔通信、およびローカル操作インターフェースを組み合わせることができる。TFT LCDはそのインターフェースにとって重要であるが、エンジンコントローラ、自動電圧調整器、発電機保護リレー、遮断器コントローラ、切替スイッチ、または遠隔監視プラットフォームではない。.

表示装置の選定は、発電機で実施される作業から開始すべきである。運転員および保守要員は、機器状態の識別、選択された運転コンテキストの確認、イベントの確認、通信可用性の観察、および承認された保守機能の操作が必要となる場合がある。これらのワークフローによって、有効表示領域、解像度、タッチ動作、ホストアーキテクチャ、光学スタック、取り付け、および検証計画が決定される。.

本ガイドでは、表示、タッチ入力、HMIホスト、発電機セットコントローラ、エンジンおよびオルタネータ機能、ATS、物理的操作、および遠隔監視を明確に分離しながら、産業用発電機セットHMI用のTFT LCDを選定および統合する方法について説明する。.

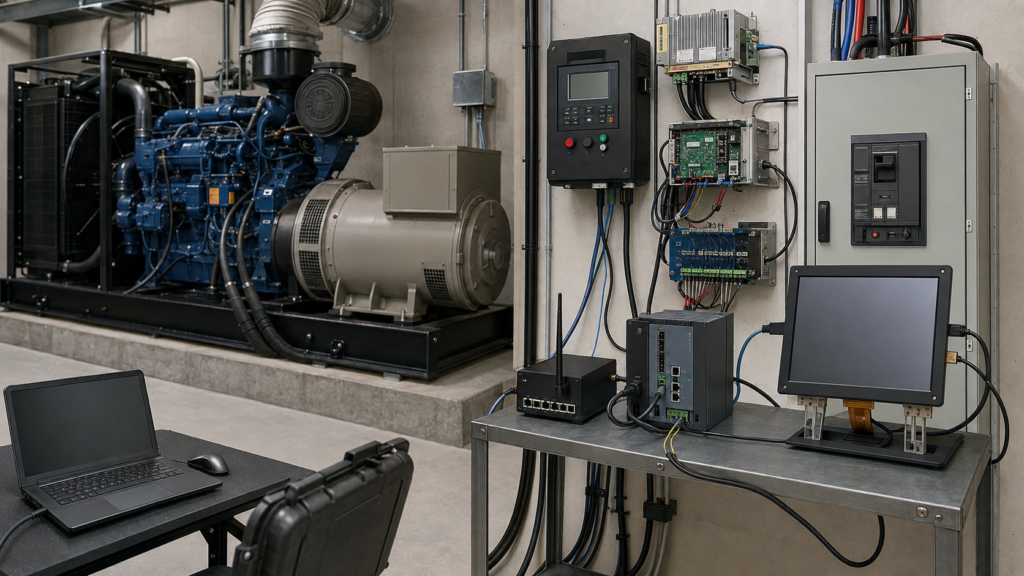

TFT LCDを発電機セットコントローラから分離する

発電機セットのアーキテクチャでは、サンプルを選定する前に、すべての制御および表示領域を特定する必要がある。発電機セットコントローラは、適切なエンジン、発電機、遮断器、およびシステム情報を受信し、機器メーカーが定義した機能を実行する。エンジン制御電子機器は、エンジン固有の動作を管理する場合がある。自動電圧調整器は、オルタネータの励磁経路を制御する。保護および遮断器機能は、それぞれのシステム層に属する。.

組み込みHMIホストは、選択された情報をレンダリングし、TFT LCDを駆動する。パネル自体は、互換性のあるネイティブ表示インターフェースを通じてピクセルデータのみを提示する。電圧や周波数を測定したり、励磁を調整したり、エンジン速度を制御したり、電源を同期させたり、遮断器を操作したり、保護トリップを決定したり、発電機が負荷を受け入れる準備ができていることを証明したりすることはない。.

現在のコントローラの文書化は、これらの機能を分離しておく必要がある理由を示している。DEIFは、発電機コントローラのバリエーション、リモート表示ユニット、および遠隔監視を、発電アーキテクチャにおける個別の要素として説明している。.¹ ベアTFT LCDが、これらの製品のいずれかの完全な機能を提供するものとして提示されるべきではない。.

発電機セットコントローラ、HMIホスト、ネイティブ表示出力、タッチコントローラ、AVR、エンジン制御電子機器、保護装置、遮断器、ATS、リモートゲートウェイ、物理的操作、電源レール、および起動依存関係を特定するアーキテクチャ図を作成する。これにより、表示サプライヤーに、他の場所に属する制御または安全責任が割り当てられることを防ぐ。.

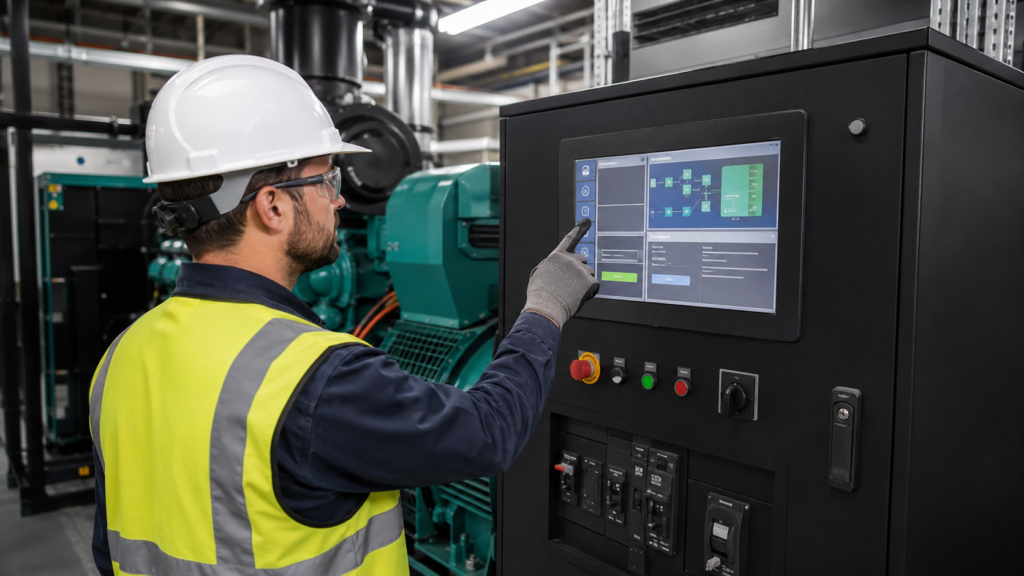

ローカルでの運転および保守作業を中心にHMIを設計する

ローカルHMIは、リモートのフリート管理システムで利用可能なすべてのビューを再現するのではなく、発電機のそばでの定義された意思決定をサポートすべきである。まず、ユーザーの役割、ローカルで必要な情報、許可されたコマンド、アクセスレベル、および通信が利用できない場合の期待される動作を特定する。.

通常の概要表示では、機器の識別、可用性、運転モード、通信状態、アクティブイベント、および保守コンテキストを優先する場合がある。承認されたサービス画面では、より深いコントローラ、入出力、構成、およびイベント履歴情報が表示される場合がある。正確なコンテンツは機器アーキテクチャに従う必要があり、表示ハードウェアから推測されるべきではない。.

パネルサイズを選択する前に、代表的なGUI画面を作成する。現実的な機器名、長いイベントメッセージ、権限、確認ダイアログ、利用不可の値、タイムスタンプ、翻訳、保守ナビゲーション、および仮想キーボードを含める。プレースホルダー画面では、実際のコンテンツよりも小さな表示が適切に見える場合がある。.

インターフェースは、表示された情報と制御権限を区別しなければならない。画面上に表示された値は、その測定ソースを検証するものではない。グラフィカルな起動要求は、発電機が起動または接続できることを証明するものではない。コントローラは、権限、運転状態、保護条件、遮断器状態、および完了したシステムロジックを評価しなければならない。.

発電機、ATS、および開閉装置のインターフェースを明確に区別する

スタンバイまたは分散電源設備には、発電機セットコントローラ、自動切替スイッチ、開閉装置、主電源コントローラ、同期装置、またはプラント電力管理システムが含まれる場合がある。これらのコンポーネントはデータを交換できるが、必ずしも同じコントローラ、ユーザーインターフェース、権限、または起動シーケンスを使用するわけではない。.

ATSインターフェースは、利用可能な電源の状態、切替機器、および関連イベントを表示する場合がある。発電機セットHMIは、エンジン発電機パッケージとそのコントローラに焦点を当てる場合がある。開閉装置HMIは、複数の遮断器または発電機コントローラを集約できる。プロジェクト仕様書には、各コマンドを所有する機器と、それを提示するインターフェースを明記すべきである。.

Eatonの現在のリモートアナンシエータ情報は、ATS指向のタッチスクリーンが、切替スイッチコントローラを個別のシステムとして監視および操作できることを示している。.² これは、ベアLCDモジュールとは異なり、ローカルの発電機画面自体が切替機能を実行すると想定することとも異なる。.

重要な制御を画面上で軽率に複製してはならない。複数のインターフェースから機能が利用可能な場合、完成したシステムは、権限、状態調整、イベント記録、通信喪失時の動作、およびどのコントローラが権限を持つかを定義しなければならない。.

実際のGUIから表示サイズと解像度を選定する

正しいパネルサイズは、取り付け位置、視認距離、立位またはサービス姿勢、情報密度、タッチターゲット要件、筐体スペース、およびユーザーが手袋を着用するかどうかによって決まる。屋内の発電機室パネルと屋外筐体では、光学および機械的要件が異なる場合がある。.

提案された物理サイズで代表的なGUIを確認する。ユーザーが過度のナビゲーションなしに、選択された発電機、現在のコンテキスト、イベント優先度、通信状態、および表示情報の経過時間を識別できることを確認する。ステータス領域、ナビゲーション、確認ダイアログ、および長い翻訳メッセージは読み取り可能でなければならない。.

解像度は、HMIホストに不必要な負荷をかけることなく、必要なタイポグラフィとグラフィックスをサポートすべきである。高解像度は、フレームバッファサイズ、メモリ帯域幅、グラフィックスレンダリング、起動時間、および熱需要を増加させる可能性がある。パネル、プロセッサ、オペレーティングシステム、グラフィックスフレームワーク、およびアプリケーションを一緒に評価する。.

ローカルの組み込みパネルは、リモートで利用可能なすべてのマルチサイトトレンドまたはフリート管理ダッシュボードを再現する必要はない。ローカルの運転および保守の役割に合わせて表示装置を選択する。.

ネイティブTFTインターフェースをHMIホストに適合させる

ベアTFT LCDモジュールは、RGB、LVDS、MIPI DSI、eDP、またはその他の定義されたネイティブインターフェースを使用する場合がある。互換性には、共有されたインターフェース名以上のものが必要である。ホストとパネルは、電気レベル、レーンまたはバス構成、ピクセル形式、解像度、表示タイミング、コネクタピン配置、初期化、向き、バックライト制御、および電源シーケンスについて一致しなければならない。.

NXPのLCDIFドライバ文書は、構成を正確なプラットフォームに対して検証する必要がある理由を示している。これは、任意のプロセッサ、ケーブル、ソフトウェアスタック、およびTFTパネルが自動的に連携することを約束するのではなく、インターフェースおよびタイミングパラメータを定義する。.³

選択したHMIコンピュータがHDMIを提供し、ベアパネルがMIPI DSI、RGB、LVDS、またはeDPを必要とする場合、パッシブケーブルでは変換を実行できない。設計には、互換性のあるアクティブコントローラーまたはブリッジが必要である。そのコンポーネントは、ファームウェア、起動、電源、バックライト、熱、EMC、ケーブル、およびライフサイクル計画の一部となる。.

完成した外部HDMIモニタとベア組み込みTFTは、異なる成果物である。外部モニタには、受信および表示制御電子機器が含まれている。ベアパネルには、互換性のあるネイティブ出力または意図的に選択されたアクティブ変換経路が必要である。.

タッチ操作と物理的操作を分離する

LCDインターフェースはピクセルデータを伝送する。投影型静電容量式または抵抗膜式タッチシステムは、独自のセンサー、コントローラ、電気接続、ファームウェア構成、接地構成、およびソフトウェア入力経路を使用する。LCDとタッチセンサーを機械的に組み合わせても、これらの機能が電気的に組み合わされるわけではない。.

タッチ要件は、意図された運転条件を反映すべきである。手袋の材質、湿気、ほこり、油分、洗浄手順、カバーレンズの厚さ、ターゲット寸法、接地、筐体構造、および近接する電気ノイズを確認する。一般的な静電容量式タッチの説明では、すべての発電機筐体での信頼性の高い動作が確立されるわけではない。.

意図的なタップ、エッジターゲット、使用されるドラッグ操作、拒否された接触、仮想キーボードの使用、起動動作、およびタッチコントローラまたはアプリケーションの再起動後の回復をテストする。意図されたカバースタック、ホスト、筐体、ケーブル配線、および接地を一緒に評価する。.

緊急停止、遮断器制御、モード選択、絶縁、および機器設計またはリスク評価によって特定されたその他の機能には、独立した物理的操作が必要な場合がある。グラフィカル制御は、表示、タッチ、ソフトウェア、電源、または通信障害の影響を受ける可能性があり、本質的に独立した安全機能として提示されるべきではない。.

ローカルHMIをリモート表示および監視と区別する

ローカルTFT HMI、コントローラ固有のリモート表示、およびリモート監視ワークステーションはすべて発電機情報を提示できるが、通常は異なる場所、ユーザー、およびシステム境界にサービスを提供する。ローカルHMIは発電機に統合されるか、その近くに配置される。リモート表示は、ローカルネットワークを介して定義されたマスターコントローラへのアクセスを提供する場合がある。フリートプラットフォームは、多くのサイトとコントローラを集約する場合がある。.

DEIFの現在の発電機コントローラ情報は、リモート表示をマスターコントローラへのアクセスを提供する別個のユニットとして特定し、そのリモート監視サービスは、より広範な機器アクセスのための別個のプラットフォームである。.¹ これらの例は、「リモート表示」がベアTFT LCDの特性ではないことを強調している。.

プロジェクト仕様書は、リモートネットワークが利用できない場合にローカルで利用可能なもの、リモートで要求できるアクション、ユーザーがデータのソースと経過時間を認識する方法、および競合または遅延したコマンドがコントローラアーキテクチャによってどのように処理されるかを定義すべきである。.

より大きな外部モニタも、ベア組み込みパネルとは電気的に異なる。完成したモニタには独自の入力電子機器が含まれているが、ネイティブTFTは互換性のあるHMIホスト、パネル電源、バックライト制御、タッチ接続、および機械的統合に依存する。.

発電機室または屋外環境を考慮して計画する

オープンベンチで動作する表示装置は、まだ量産対応の発電機セットHMIではない。筐体開口部、アクティブエリアの視認性、カバーレンズ、取り付け、コネクタアクセス、FPC曲げ半径、ケーブル保持、ストレインリリーフ、サービスクリアランス、接地、シールド、および表示装置とHMI電子機器周辺の熱を確認する。.

発電機設備は、振動、エンジン熱、気流、ほこり、油分、変化する照明、サービス活動、および電気的にノイズの多い機器を組み合わせる場合がある。屋外パッケージには、日光、低温起動、結露、雨への曝露、および筐体加熱が追加される場合がある。表示場所の実際の条件は、機器OEMによって定義されなければならない。.

意図されたGUI、視聴方向、取り付け角度、カバースタック、および代表的な照明を使用して読みやすさを評価する。輝度だけでは、反射、コントラスト、表面処理、カバー材料、および画面コンテンツも完成結果に影響するため、日光下での読みやすさを証明することはできない。.

表示モジュールまたはカバーレンズは、完全な発電機キャビネットの侵入保護、振動、EMC、温度、または耐薬品性の定格を確立するものではない。そのような主張には、定義された量産アセンブリと該当する検証が必要である。.

起動、停電、およびデータ経過時間の動作を定義する

HMI電源経路は、エンジン制御、スターターバッテリー、補助電源、遮断器、ATS、またはリモートネットワーク経路とは異なる動作をする場合がある。パネル電源、表示インターフェース初期化、バックライト有効化、HMIホスト起動、タッチ可用性、アプリケーション起動、コントローラ通信、および有効な発電機データの受信のシーケンスを定義する。.

表示装置は、保持された値を現在の値であるかのように提示すべきではない。発電機セットコントローラ、ATS、開閉装置、またはリモートプラットフォームとの通信が中断された場合に、アプリケーションが利用不可、遅延、無効、または部分的に更新された情報をどのように表現するかを指定する。.

補助電源喪失、コントローラ再起動、HMI再起動、不完全な起動、ネットワーク遮断、および再接続時の動作をレビューすること。コントローラおよび保護アーキテクチャが機器の動作を決定し、ディスプレイは結果として生じる状態を伝達するものであり、それらの機能を代替するものではない。.

繰り返しの電源投入遮断、タッチ復旧、ユーザー権限の復元、機器IDの正確性、イベント状態の復元、ならびにローカルとリモートの可用性の区別をシステム試験に含めること。.

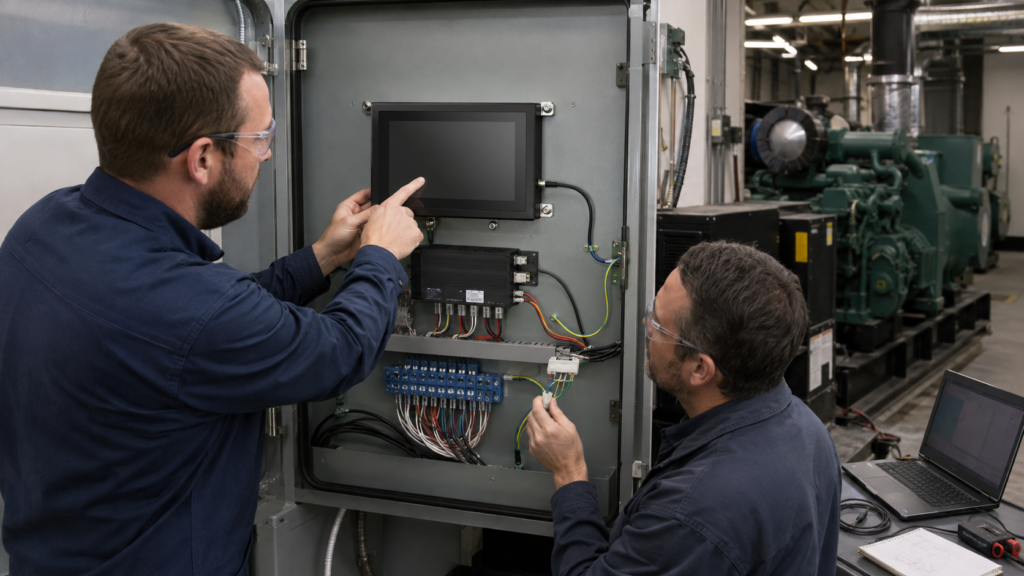

量産意図のHMIアセンブリを検証する

検証は、電気的な立ち上げから、選定されたTFT、タッチスタック、HMIホスト、使用される場合はアクティブブリッジ、ケーブル、電源、筐体、アプリケーション、発電機セットコントローラ、ATSまたは開閉装置の接続、および想定される設置環境へと進めること。.

代表的なオペレータおよびサービスワークフローを使用すること。機器ID、動作状態、権限、長いイベントメッセージ、利用不可情報、起動、再起動、通信喪失、停電、および復旧を試験すること。想定されるユーザー位置からの視認性と、想定される手袋およびカバー構造でのタッチ動作を評価すること。.

機械的レビューには、組立公差、アクティブエリアの位置合わせ、FPC配線、コネクタ保持、ストレインリリーフ、キャビネットアクセス、サービス交換、振動曝露、および熱的条件を含めること。アクティブビデオコントローラを使用する場合は、ファームウェア、起動、EMC、熱、およびライフサイクル計画に含めること。.

Write measurable acceptance criteria before design freeze. Terms such as “sunlight readable,「屋外」「手袋タッチ」「リアルタイム」「産業グレード」「耐振動」といった用語は、定義された条件、システム境界、試験方法、および要求される結果がなければ不完全である。.

実用的な発電機HMI表示要求事項を作成する

ターゲットのアクティブエリア、筐体図面、取り付け位置、向き、代表的なGUI、視認条件、ホストプロセッサまたはボード、ネイティブ表示出力、オペレーティングシステム、タッチおよびカバー要件、手袋および清掃条件、電源シーケンス、ケーブル制約、設置環境、プロジェクト段階、および想定需要範囲を提供すること。.

要求される納入境界を特定すること：裸のTFT LCD、LCDおよびタッチアセンブリ、カバー付き表示アセンブリ、アクティブビデオコントローラ付きLCD、組み込みコンピューティングプラットフォーム、リモート表示ユニット、またはより完全なHMIサブシステム。これらは異なる製品であり、異なる適合性エビデンスが必要である。.

RJY Displayは、該当する既存の表示プラットフォームおよびタッチ、カバー構造、バックライト、FPC、インターフェース、コントローラボード、機械的調整を含むプロジェクト固有のカスタマイズをレビューできる。実現可能性は、選定されたプラットフォームおよび確定された要件に依存する。これは、任意のLCDセルサイズをゼロから開発できることや、RJYが発電機、ATS、開閉装置、保護、同期、または安全システムを認定することを意味するものではない。.

産業用発電機セットHMI表示レビューについては、RJY Displayにお問い合わせください。 and provide the GUI, host, interface, touch, optical, mechanical, environmental, and workflow information required to evaluate the display layer.

よくある質問

TFT LCDは発電機セットコントローラまたは完全なHMIと同じですか？

いいえ。TFT LCDはピクセルを表示します。完全なHMIには、ホスト、ソフトウェア、入力デバイス、電源、通信、機械的統合、および発電機セットコントローラとの定義された相互作用も必要です。.

TFT HMIは自動転送スイッチを代替できますか？

いいえ。HMIは、システムがサポートする場合に選択されたATS情報を表示できますが、電源検出、転送ロジック、切替、インターロック、および関連する保護は、完成したATSおよび電力システムアーキテクチャに属します。.

リモート監視画面はローカル発電機HMIを代替できますか？

自動的にはできません。ローカルおよびリモートインターフェースは、可用性、権限、データ経路、電気アーキテクチャ、およびサービス役割が異なる場合があります。機器設計者は、どの機能がローカルで利用可能なままであるかを定義する必要があります。.

Can HDMI directly drive a raw MIPI, RGB, LVDS, or eDP panel?

いいえ。パッシブケーブルはHDMIを未加工のMIPI、RGB、LVDS、またはeDPパネルインターフェースに変換できません。互換性のあるアクティブコントローラまたはブリッジが必要.

表示レビューのために発電機セットOEMは何を提供すべきですか？

筐体およびアクティブエリアのターゲット、代表的なGUI、ホストプラットフォーム、ネイティブ表示出力、オペレーティングシステム、タッチおよびカバー要件、視認および環境条件、ケーブルおよび電源制約、プロジェクト段階、および想定需要範囲を提供すること。.
