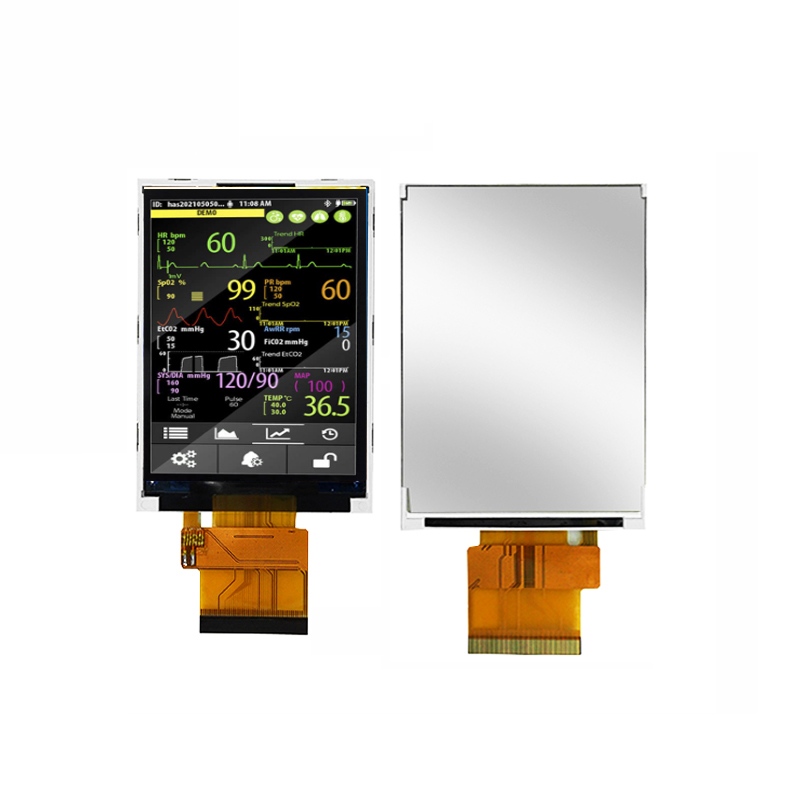

2.6 inch TFT LCD Display – 320*240, SPI/MCU/RGB Interface

모듈을 검사할 뷰를 선택하십시오. 메인 이미지를 클릭하면 확대됩니다.

디스플레이 및 임베디드 솔루션

RV026LOP-300-51엔지니어링 검토

2.6인치 TFT LCD 디스플레이 - 320*240, SPI/MCU/RGB 인터페이스

크기: 2.6인치 터치 디스플레이

크기
2.6인치
해상도
240x320
밝기
300cd/m²
인터페이스
MIPI, RGB
터치
예
엔지니어링 검토 요청
전체 사양 보기 ↓
엔지니어링 검증

내보내기 항목에 상충되는 해상도가 포함되어 있습니다: 240x320 / 320*240. 소스 사양을 확인하십시오.

통합을 위해 설계됨

제품 개요.

RV026LOP-300-51은 2.6 인치, 정사각형 모양의 320 * 240 해상도의 컬러 액티브 매트릭스 TFT-LCD 패널로 터치 LCD 패널입니다. 각 픽셀은 수직 줄무늬로 배열 된 빨간색, 녹색, 파란색 점으로 나뉘며이 패널은 16.7M 색상을 표시 할 수 있습니다.

모델 RV026LOP-300-51
크기 2.6인치 TFT LCD 모듈
LCD 유형 AM TFT, 투과성, 네거티브
디스플레이 형식 320(R,G,B)*240
입력 데이터 SPI/MCU/RGB
시야각 6시 방향
IC 드라이버 ILI9342
디스플레이 색상 16.7 M
모듈 크기 57.6(W)×50.15(L)×2.35(T)
활성 영역 52.8(W) ×39.6(L)
픽셀 크기 0.0975×0.0975
작동 온도 -20 ~ +60 ℃
보관 온도 -30 ~ +70 ℃
LCM 휘도 300cd/m²
터치 터치로

주요 특징

  • 크기: 2.6인치 터치 디스플레이
  • 해상도: 320*240
  • 밝기: 300cd/m²
  • 터치 사용
  • 입력 데이터: SPI/MCU/RGB
  • IC 드라이버: ILI9342
  • LCD 유형: AM TFT, 투과형, 네거티브

기술 참조

사양.

값은 모델별로 다릅니다. 통합 전에 문서 개정 및 검증 참고 사항을 확인하십시오.

디스플레이

매개변수값단위참고
크기(인치)2.6--
해상도240x320--
크기2.6인치 터치 디스플레이--
해상도320*240--
입력 데이터SPI/MCU/RGB--
LCD 유형AM TFT, 투과성, 네거티브--
모델RV026LOP-300-51--
크기2.6인치 TFT LCD 모듈--
디스플레이 형식320(R,G,B)*240--
모듈 크기57.6(W)×50.15(L)×2.35(T)--
픽셀 크기0.0975x0.0975--

광학

매개변수값단위참고
밝기(cd/m²)300--
시야각모두--
밝기300cd/m²--
시야각6시 방향--
디스플레이 색상16.7 M--
LCM 휘도300cd/m²--

기계

매개변수값단위참고
활성 영역52.8(W) ×39.6(L)--

터치

매개변수값단위참고
터치터치로--

환경 조건

매개변수값단위참고
넓은 온도아니요--
작동 온도-20 ~ +60 ℃--
보관 온도-30 ~ +70 ℃--

인터페이스 및 핀

매개변수값단위참고
인터페이스MIPI, RGB--
IC 드라이버ILI9342--

도면 및 기술 자료

제품 문서.

최신 데이터시트 또는 기계 도면은 당사 팀에 문의하십시오.
