5 inch Round TFT LCD Display – 1080*1080 Resolution, 350nit Brightness

모듈을 검사할 뷰를 선택하십시오. 메인 이미지를 클릭하면 확대됩니다.

디스플레이 및 임베디드 솔루션

RV050YMP-J40 -V1엔지니어링 검토

5인치 원형 TFT LCD 디스플레이 - 1080*1080 해상도, 350nit 밝기

Size: 5 inch round tft lcd module Resolution: 1080*1080 Luminance: 350nit Color Gamut: 65%(Min.) 70%(typ.) Display Mode: Normally Black, Transmissive mode

크기
5인치
해상도
1080×1080
밝기
350 cd/m²
인터페이스
RGB, SPI
엔지니어링 검토 요청
전체 사양 보기 ↓
엔지니어링 검증

내보내기에 상충하는 크기 포함: 5.0 / 5. 원본 사양을 확인하십시오.

통합을 위해 설계됨

제품 개요.

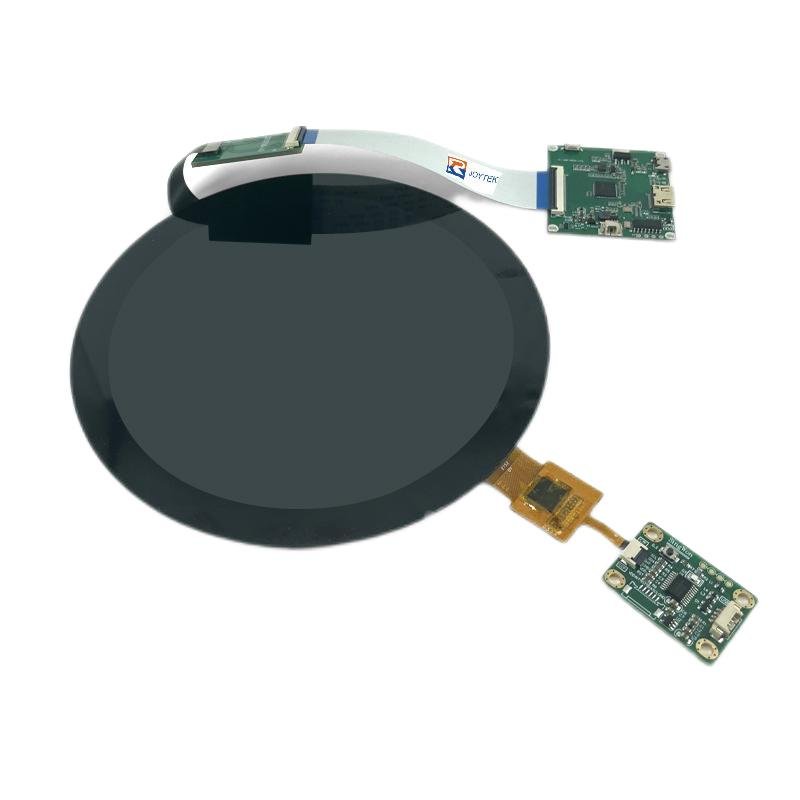

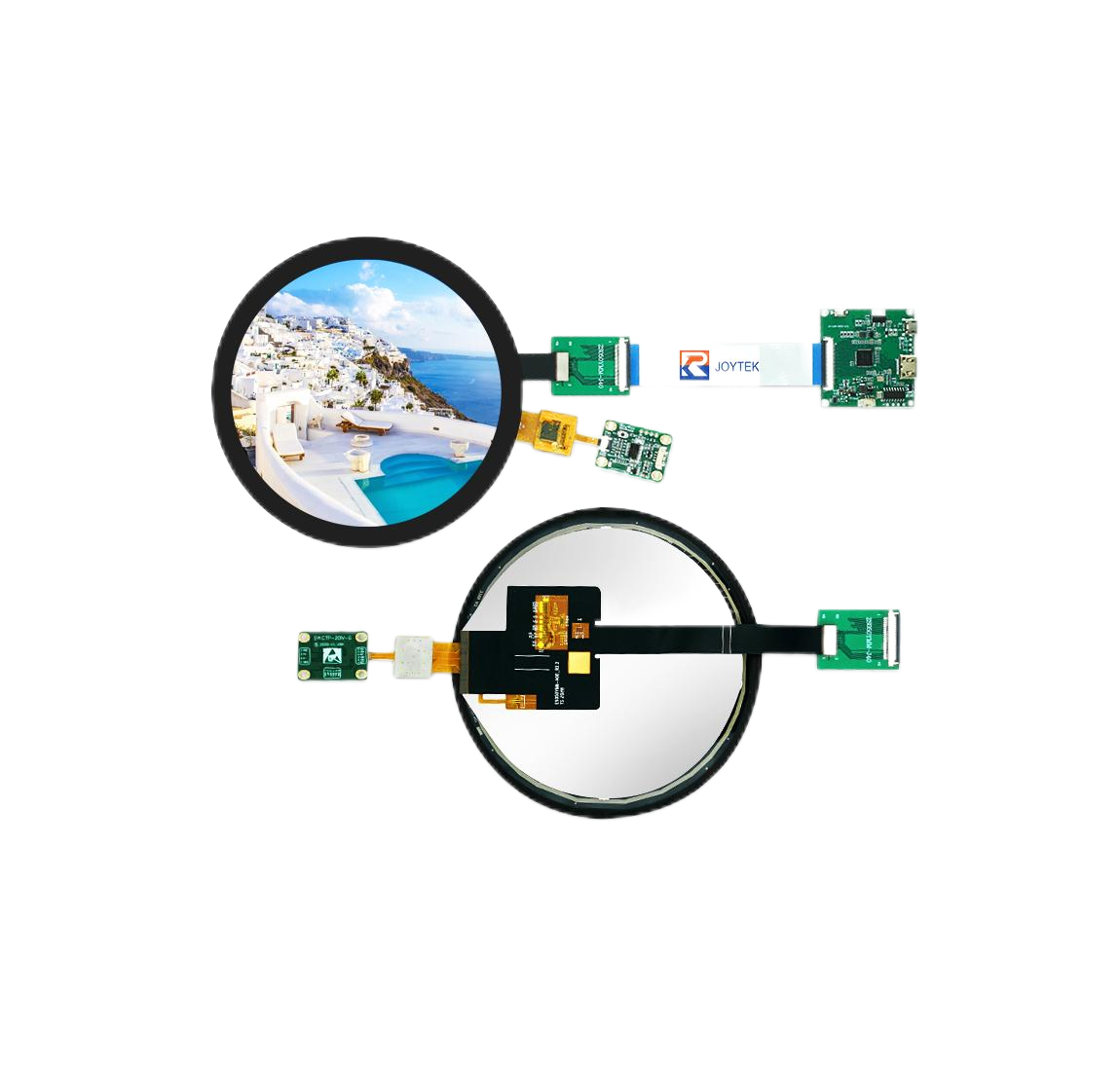

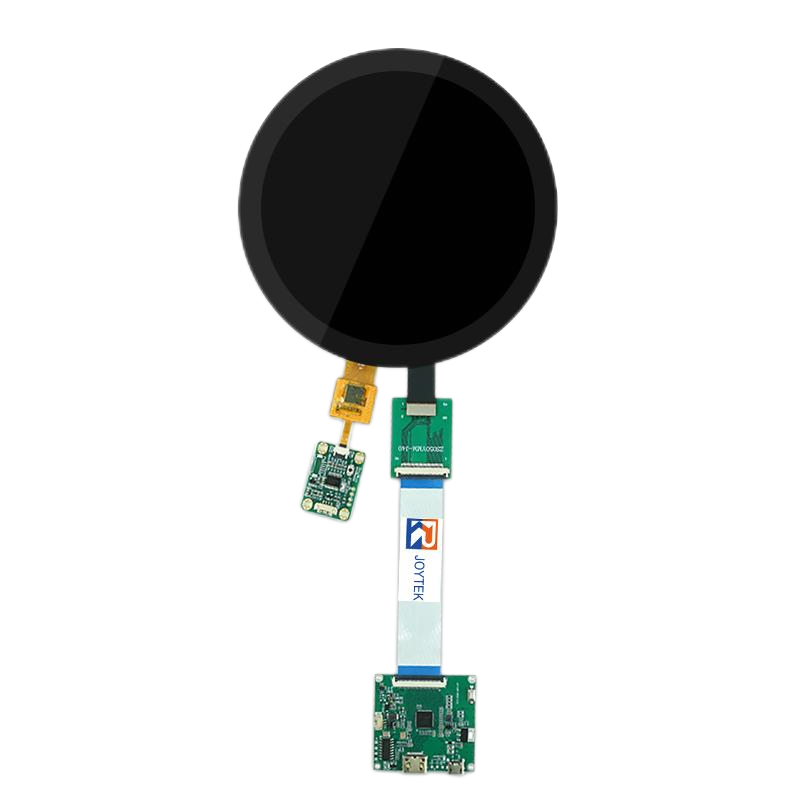

본 제품은 MIPI 인터페이스를 탑재한 1080p 원형 TFT LCD 디스플레이로, IPS 방식의 홈 스마트 어플리케이션용 디스플레이입니다.

5인치 TFT LCD 디스플레이 패널은 1080*1920, 800*480, 1080*1080, 720*1280, 480*854 해상도를 지원하며, 인터페이스는 RGB, MCU, LVDS, HDMI, MIPI, MIPI DSI, SPI 등을 적용할 수 있습니다.

해당 5인치 IPS TFT 디스플레이는 터치스크린과 밝기 커스터마이징이 가능하며, 1080*1920 해상도 제품의 경우 최대 2800nit의 밝기로 야외 가시성이 확보된 선더블 리더블 TFT LCD 디스플레이입니다.

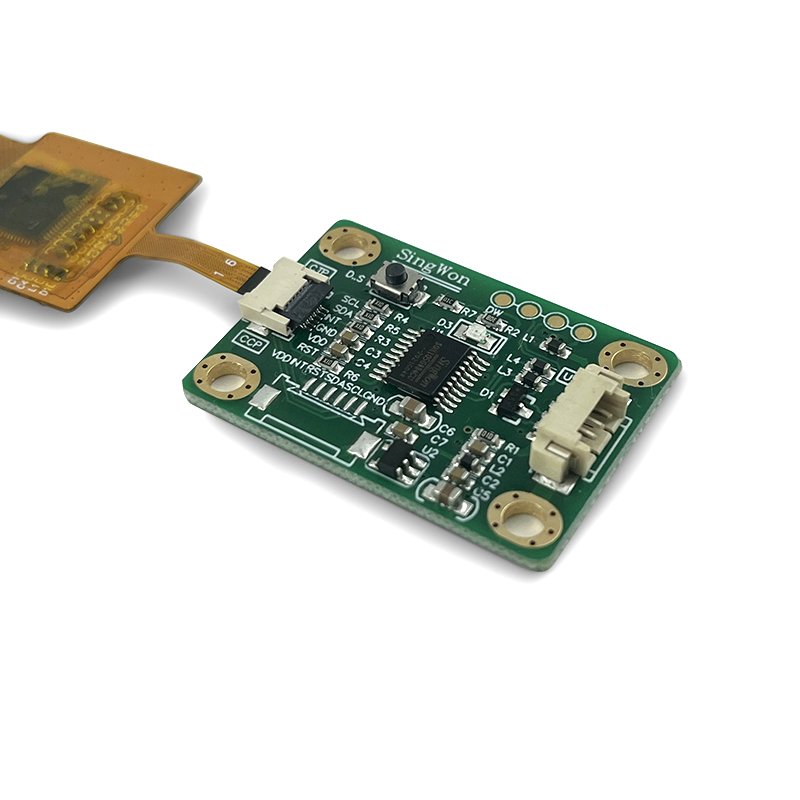

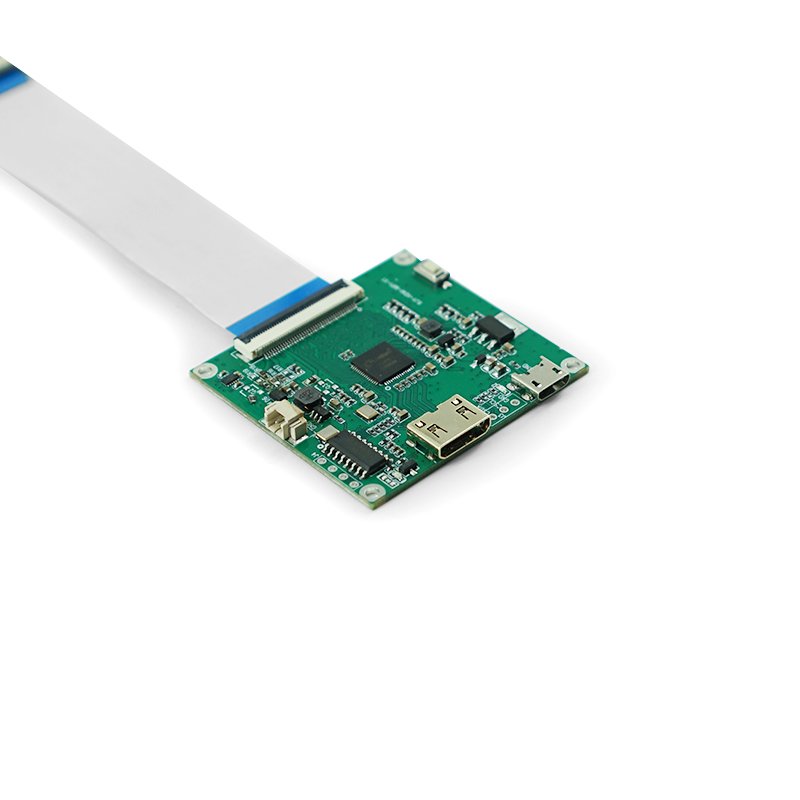

HDMI 보드, 인터페이스 변환 컨트롤 보드, 영상 및 음성 컨트롤 보드를 제공합니다. 터치스크린은 CTP 또는 RTP, G+F, G+G, G+FF 방식으로 구성 가능합니다.

5인치 TFT LCD 디스플레이는 사각형 및 원형 형태로 제공되며, 산업용, IoT, 의료, 자동차, 홈 스마트 어플리케이션 등에 폭넓게 사용됩니다.

보다 상세한 내용은 하단의 파라미터 시트를 참조하시기 바랍니다.

특징

* 0.2t Glass (Single)

* 높은 명암비와 광시야각

* 모듈 설계

* RoHS 준수

모델 RV050YMP-J40 -V1
크기 5인치 원형 TFT LCD 모듈
활성 영역 127.008 (H) ×127.008 (V)
픽셀 수 1080(H) RGB × 1080(V)
픽셀 피치 0.1176 (H) ×0.1176 (V)
픽셀 배열 1pixel 2domain
디스플레이 색상 16.7 M
색 영역 65%(Min.) 70%(typ.)
디스플레이 모드 일반적으로 검은색, 투과형 모드
차원 개요 136.531×132.208×1.98
보기 방향 U/D/L/R 자유로운 시청 방향
작동 온도 -20-60 ℃
보관 온도 -35-75 ℃
휘도 350 nit
크기 모델 해상도 인터페이스 휘도 핀 연결 활성 영역 보관 온도
5인치 RV050WVM-720-50 800*480 RGB 750nit 50핀 108*64.8 -30℃~85℃
5인치 RV050HDM-310-31 720*1280 mipi-DSI 310nit 31핀 61.78×109.82 -30℃~70℃
5인치 RV050FWM-520-45 480*854 3spi+RGB 520nit 45pin 61.632*109.6536 -30℃~80℃
5인치 RV050FHM-31-K28 1080*1920 MIPI 2800nit 31핀 61.88*110.02 -30℃~80℃
4.96인치 RV050HDP-310-31 720*1280 mipi-DSI 310nit 31핀 61.78×109.82 -30℃~70℃
5인치 RV050FHP-550-50 1080*1920 MIPI 550nit 50핀 61.88 ×110.02 -30℃~70℃



주요 특징

  • 크기: 5인치 원형 TFT LCD 모듈
  • 해상도: 1080*1080
  • 휘도: 350nit
  • 색 재현율: 65%(최소) 70%(통상)
  • 디스플레이 모드: 일반적으로 검은색, 투과형 모드

기술 참조

사양.

값은 모델별로 다릅니다. 통합 전에 문서 개정 및 검증 참고 사항을 확인하십시오.

디스플레이

매개변수값단위참고
크기(인치)5.0--
해상도1080×1080--
크기5인치 원형 TFT LCD 모듈--
디스플레이 모드일반적으로 검은색, 투과형 모드--
모델RV050YMP-J40 -V1--
픽셀 수1080(H) RGB × 1080(V)--
픽셀 피치0.1176 (H) ×0.1176 (V)--
픽셀 배열1pixel 2domain--
크기모델해상도인터페이스 | 휘도 | 핀 연결 | 유효 영역 | 보관 온도
5"RV050WVM-720-50800*480RGB | 750nit | 50pin | 108*64.8 | -30℃~85℃
5"RV050HDM-310-31720*1280mipi-DSI | 310nit | 31pin | 61.78×109.82 | -30℃~70℃
5"RV050FWM-520-45480*8543spi+RGB | 520nit | 45pin | 61.632*109.6536 | -30℃~80℃
5"RV050FHM-31-K281080*1920MIPI | 2800nit | 31pin | 61.88*110.02 | -30℃~80℃
4.96"RV050HDP-310-31720*1280mipi-DSI | 310nit | 31pin | 61.78×109.82 | -30℃~70℃
5"RV050FHP-550-501080*1920MIPI | 550nit | 50pin | 61.88 ×110.02 | -30℃~70℃

광학

매개변수값단위참고
밝기(cd/m²)350--
시야각모두--
휘도350nit--
색 영역65%(Min.) 70%(typ.)--
디스플레이 색상16.7 M--
보기 방향U/D/L/R 자유로운 시청 방향--

기계

매개변수값단위참고
활성 영역127.008 (H) ×127.008 (V)--
차원 개요136.531x132.208x1.98--

환경 조건

매개변수값단위참고
넓은 온도아니요--
작동 온도-20-60 ℃--
보관 온도-35-75 ℃--

인터페이스 및 핀

매개변수값단위참고
인터페이스RGB, SPI--

도면 및 기술 자료

제품 문서.

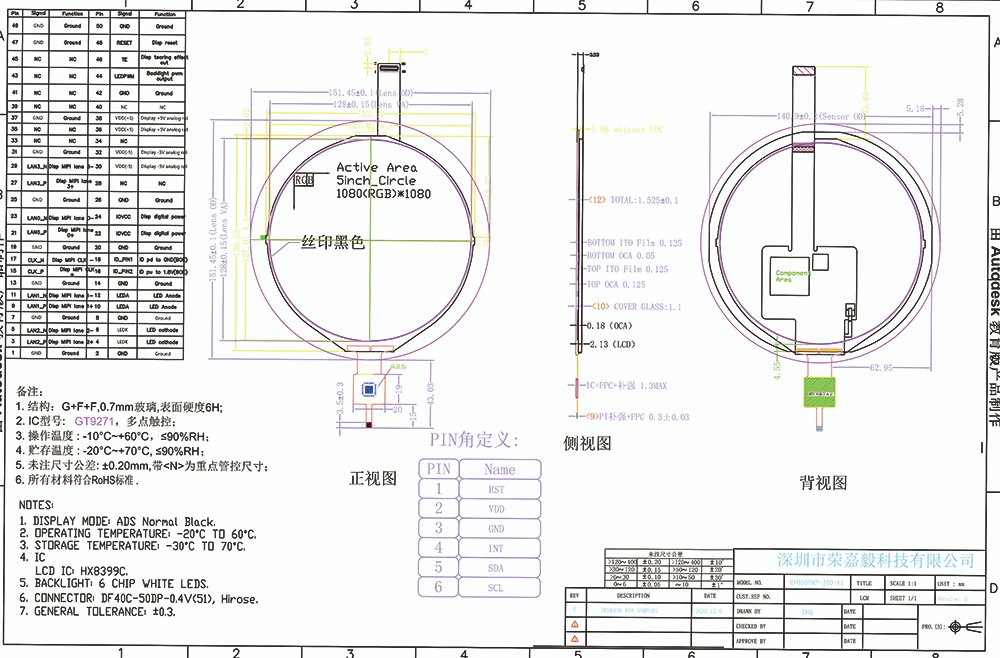

최신 데이터시트 또는 기계 도면은 당사 팀에 문의하십시오.
