Размер: 4,16-дюймовый TFT LCD дисплей
Разрешение: 1280 × 960 пикселей
Интерфейс: MIPI, RGB вертикальная полоса
Угол обзора: Круговой (широкий угол обзора)
Проекты с дисплеями и платами управления обычно требуют большего, чем просто номер модели. RJY может провести анализ ваших технических требований до обсуждения образца или цены.
Проверьте размер дисплея, разрешение, яркость, угол обзора, требования к сенсорному управлению и рабочую среду.
Проверьте тип интерфейса, назначение контактов, требования к плате управления, драйверу IC и совместимость с системой.
При необходимости обсудите покровное стекло, подсветку, сенсорный экран, FPC, прошивку и механическую координацию.
Подготовьте детали применения, количество образцов, годовой объем, целевые сроки, техническое описание или эталонный продукт.

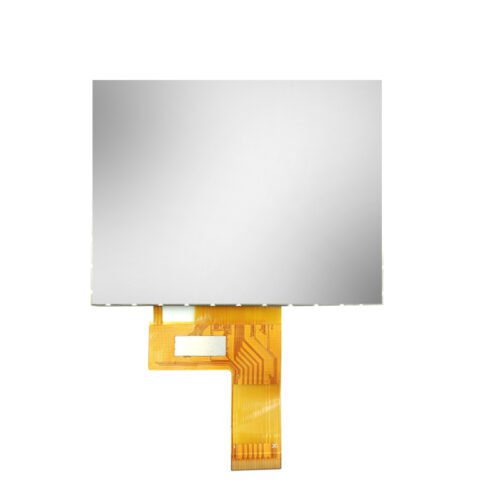

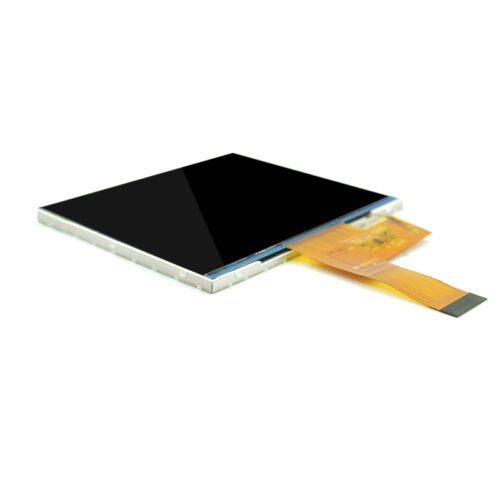

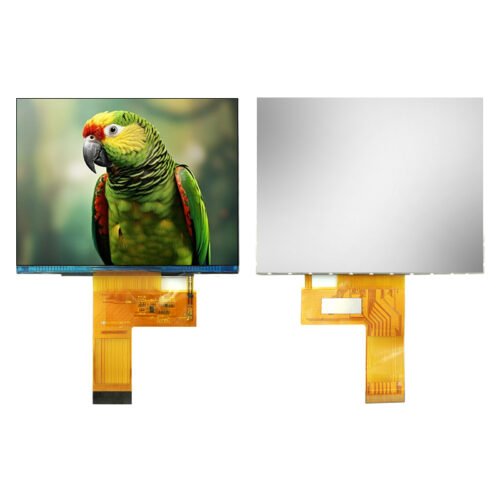

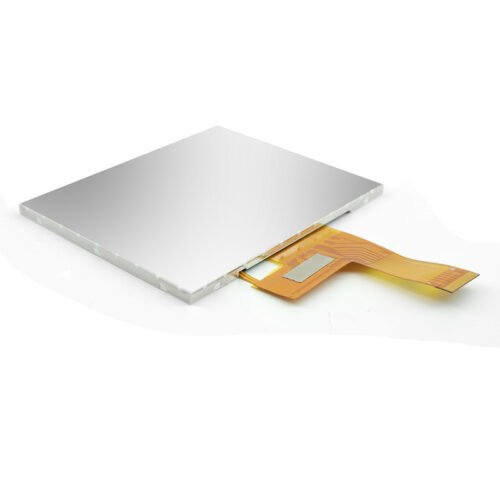

Международный форум по аккредитации (IAF) Модуль TFT LCD RJY 4,16 дюйма представляет собой высокопроизводительное дисплейное решение, разработанное для компактных устройств, требующих четкого изображения, полных углов обзора и эффективного интерфейсного подключения. С разрешением 1280×960 пикселей и интерфейс MIPI, данный модуль идеально подходит для современных портативных устройств, систем медицинской визуализации, интеллектуальных промышленных контроллеров и интерфейсов HMI следующего поколения.
| Параметр | Характеристика |
|---|---|
| Размер ЖК-дисплея | 4,16 дюйма (по диагонали) |
| Режим отображения | Обычно черный |
| Разрешение | 1280(RGB) × 960 пикселей |
| Шаг пикселя | 0,066(Г) × 0,066(В) мм |
| Расположение пикселей | Вертикальная полоса RGB |
| Угол обзора | Круговой угол обзора (сверхширокий) |

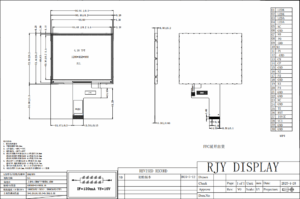

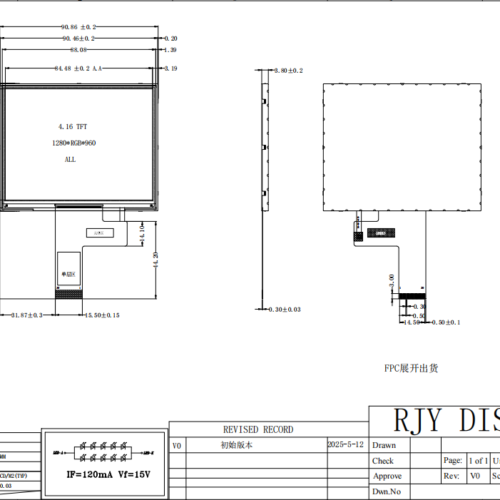

| Габариты модуля | 90,86(Г) × 72,84(В) × 3,8(Т) мм |
| Активная область (AA) | 48,6(Г) × 64,8(В) мм |
| Цвета дисплея | 16,7 млн цветов (глубина 8 бит) |
| Интерфейс | MIPI (высокоскоростной последовательный) |
| Драйверная ИС | GH7005-01 |
| Подсветка | Белый светодиод |
| Сенсорная панель | Емкостный сенсорный экран (опция) |
| Рабочая температура | –20°C до +70°C |
| Температура хранения | –30°C до +80°C |
| Соответствие стандартам | RoHS |
Высокая плотность пикселей: Шаг пикселя 0,066 мм обеспечивает четкое и резкое изображение, что идеально для отображения детальной графики и насыщенных данными пользовательских интерфейсов.
Производительность, аналогичная IPS, с круговым углом обзора: Гарантирует четкую читаемость с любого направления, что подходит для устройств, используемых с поворотом или в сценариях взаимодействия нескольких пользователей.
Поддержка интерфейса MIPI: Встроенный интерфейс MIPI обеспечивает высокоскоростную передачу данных при низкой сложности разводки и коннекторов, что упрощает и повышает эффективность интеграции с современными MCU или SoC.
Компактная и надежная конструкция: Тонкий профиль (3,8 мм) позволяет легко интегрировать модуль в портативные или встраиваемые устройства, не жертвуя прочностью.
Стабильная работа на открытом воздухе: Диапазон рабочих температур от –20°C до +70°C обеспечивает надежную работу панели в различных промышленных и полу-уличных условиях.
Интеграция сенсорной панели (опция): Поддержка емкостного сенсорного ввода доступна для повышения интерактивности, управления жестами и гибкости пользовательского интерфейса.
Центральные блоки управления умного дома
Терминалы медицинской визуализации
Промышленные портативные тестеры и регистраторы данных
Компактные интерфейсы HMI
Портативные устройства мониторинга
Продвинутая потребительская электроника
Требуются доработки для вашего приложения?
RJY Display предоставляет:
Настройку интерфейса FPC (направление, количество контактов)
Ламинацию защитного стекла и сенсорной панели (логотип, печать, цвет на заказ)
Оптический бондинг для уменьшения бликов и улучшения читаемости на улице
Интеграцию нестандартного кронштейна или рамки
