RV069LFM-350-40Инженерная проверка

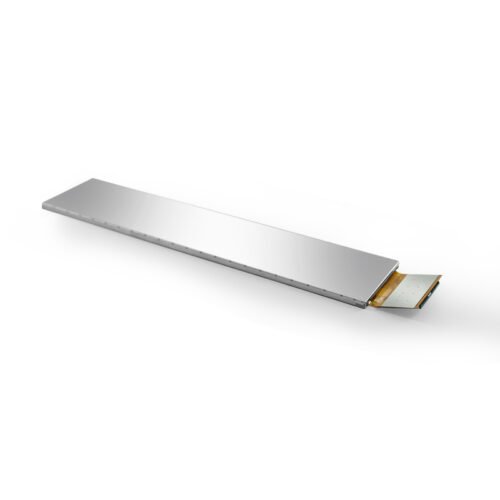

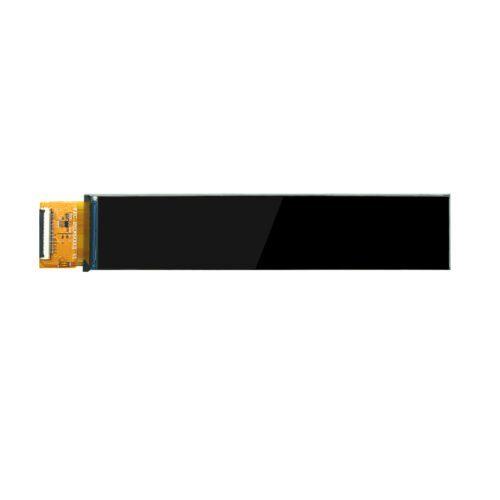

6,9-дюймовый барный LCD дисплей 280*1424, интерфейс MIPI, 40-контактный разъём

Size: 6.9 inch stretched bar lcd panel Interface: MIPI Resolution: 280(RGB)x1424 Driver IC: ST7703I LCD AA: 33.60 (H)*170.88 (V) mm

Размер: 6,9 дюйма
Разрешение: 280x1424
Яркость: 350 кд/м²
Интерфейс: MIPI

Инженерная верификация

Export contains conflicting size: 6.9 / 6.90. Verify the source specification.

Разработано для интеграции

Обзор продукта.

RV069LFM-350-40 — это инновационная вытянутая барная ЖК-панель, тонкий TFT-дисплей с LED-подсветкой. Модуль предлагает размер экрана 6,9 дюйма для цифровых вывесок или цветовых панелей управления холодильников, духовых шкафов, микроволновых печей, фритюрниц, вытяжек, кофемашин и т.д.

Модель	RV069LFM-350-40
Размер ЖК-экрана	6,90-дюймовая TFT барная ЖК-панель
Режим отображения	Обычно черный
Разрешение	280(RGB)x1424
Шаг пикселя	40(Г) x3 x 120(В)
Расположение пикселей	Вертикальная полоса RGB
Направление обзора	Все
Габаритные размеры модуля	38,20 (Г)181,47(В)3,40(Т)
Активная область ЖК	33,60 (Г)*170,88 (В)
Цвета дисплея	16,7 млн
Драйверная ИС	ST7703I
Интерфейс	MIPI
Подсветка	Белый светодиод
Рабочая температура	20℃~ +70℃
Температура хранения	30℃~ +80℃
Контакты	40-контактный

Ключевые особенности

Размер: 6,9-дюймовая вытянутая барная ЖК-панель
Интерфейс: MIPI
Разрешение: 280(RGB)x1424
Драйвер: ST7703I
Активная область ЖК: 33,60 (Г)*170,88 (В) мм

Технический справочник

Характеристики.

Значения зависят от модели. Перед интеграцией ознакомьтесь с редакциями документа и примечаниями по верификации.

полоса

Параметр	Значение	Единица измерения	Примечания
Размер (дюйм)	6.9	—	—
Разрешение	280x1424	—	—
Размер	6.9 inch stretched bar lcd panel	—	—
Разрешение	280(RGB)x1424	—	—
Активная область ЖК	33.60 (H)*170.88 (V) mm	—	—
Модель	RV069LFM-350-40	—	—
Размер ЖК-экрана	6,90-дюймовая TFT барная ЖК-панель	—	—
Режим отображения	Обычно черный	—	—
Шаг пикселя	40(Г) x3 x 120(В)	—	—
Расположение пикселей	Вертикальная полоса RGB	—	—
Активная область ЖК	33,60 (Г)*170,88 (В)	—	—
Подсветка	Белый светодиод	—	—

Оптические

Параметр	Значение	Единица измерения	Примечания
Яркость (кд/м²)	350	—	—
Направление обзора	Все	—	—
Цвета дисплея	16,7 млн	—	—

Механические

Параметр	Значение	Единица измерения	Примечания
Габаритные размеры модуля	38,20 (Г)181,47(В)3,40(Т)	—	—

Условия эксплуатации

Параметр	Значение	Единица измерения	Примечания
Рабочая температура	20℃~ +70℃	—	—
Температура хранения	30℃~ +80℃	—	—

Интерфейс и контакты

Параметр	Значение	Единица измерения	Примечания
Интерфейс	MIPI	—	—
Драйверная ИС	ST7703I	—	—

Чертежи и технические ресурсы

Документы продукта.

Свяжитесь с нашей командой для получения актуального технического паспорта или механического чертежа.
