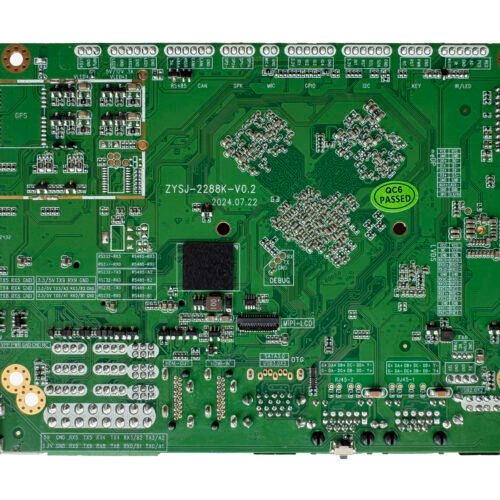

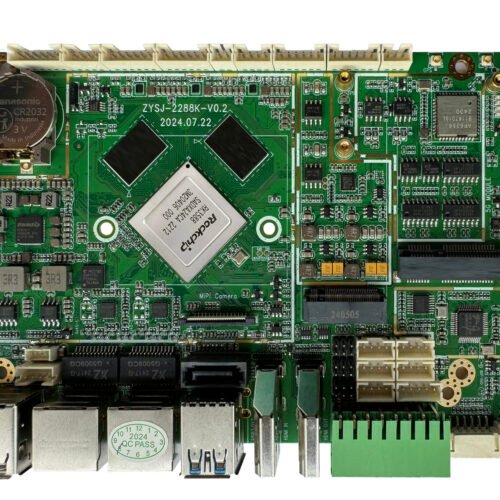

Международный форум по аккредитации (IAF) RJY-2288K — это высокопроизводительная материнская плата на базе флагманского процессора нового поколения Rockchip RK3588 для AIoT. Она поддерживает широкий спектр операционных систем, включая Android, Debian, Ubuntu, Tongxin, Kirin и HarmonyOS. Процессор RK3588 выполнен по 8-нм LP технологии и оснащен восьмиядерным 64-битным ЦП с архитектуры Cortex-A76 + A55, достигающим частоты 2,4 ГГц, что обеспечивает исключительную производительность в универсальных вычислениях.
Графический процессор представляет собой высококлассный четырехъядерный Mali-G610, а ЦП включает в себя нейронный процессор (NPU) для ИИ , поддерживающий смешанные вычисления с точностью INT4 / INT8 / INT16, с производительностью до 6,0 TOPS. Платформа совместима с различными инструментами и интерфейсами разработки ИИ, поддерживает конвертацию моделей для TensorFlow, Caffe, MxNet, PyTorch, и предоставляет API, включая Android NN API, кроссплатформенный RKNN API и интерфейс TensorFlow.
Данная материнская плата поддерживает независимый вывод на несколько экранов, вывод 1080P через 6/8-битный LVDS, интерфейсы отображения eDP и MIPI, вывод HDMI 8K, и ввод HDMI 4K. Она оснащена двумя портами Gigabit Ethernet, двухдиапазонным Wi-Fi 2,4/5 ГГц, Bluetooth 5.0, а также интерфейсами M.2/SATA/USB3.0, модулями 4G/5G, датчиками гравитации, GPS, CAN, RS232/RS485, расширяемым вводом/выводом, расширением I2C, входами для камер MIPI и инфракрасным пультом дистанционного управления, предлагая широкий набор вариантов подключения.
Благодаря мощному восьмиядерному ИИ-процессору, плата ZYSJ-2288K идеально подходит для широкого спектра применений, включая умную пожарную безопасность, умное строительство, промышленный контроль качества, автономные транспортные средства, умное сельское хозяйство, интеллектуальные сортировочные машины, ИИ-робототехнику, облачные серверы, умные сетевые видеорегистраторы, системы метавселенных, ARM-ПК, безопасность, медицину, транспорт, финансы, промышленную автоматизацию, образование и розничную торговлю. Сочетание аппаратной платформенности и и программной интеллектуальности обеспечивает бесшовное взаимодействие человек-машина и сетевой опыт устройств на единой интеллектуальной материнской плате терминала.
| Категория | Характеристика |
|---|---|
| Операционная система | Android 12.0 / Debian / Ubuntu 20.04 / UOS / Kylin / HarmonyOS и др. |
| Процессор (ЦП) | Rockchip RK3588 (8нм LPP), 64-бит восьмиядерный ЦП ARM, 4×Cortex-A76 + 4×Cortex-A55, до 2,4 ГГц |
| GPU | Mali-G610 MP4 четырехъядерный, поддержка OpenGLES3.2, OpenVG1.1, OpenCL2.2, 450 GFLOPS |
| NPU (ИИ) | Встроенный нейропроцессор, поддержка INT4/INT8/INT16/FP16, 6,0 TOPS, совместимость с Caffe/MxNet/TensorFlow/TF Lite/ONNX/Darknet, в комплекте инструменты разработки ИИ |
| Память (ОЗУ) | LPDDR4 4 ГБ (опции: 8 ГБ/16 ГБ/32 ГБ) |
| Накопители | eMMC 32 ГБ (опции: 64 ГБ/128 ГБ/256 ГБ), расширение через SATA HDD |
| Расширение | PCIe M.2 4 линии, поддержка модулей размером M.2 2242/2260 |
| Сетевые интерфейсы | Двойной гигабитный Ethernet, двухдиапазонный Wi-Fi 2,4 ГГц/5 ГГц (опционально Wi-Fi6), Bluetooth 5.0, 4G LTE (опция), 5G NR (опция) |
| GPS | Встроенный модуль GPS/BD, чувствительность -162 дБм, частота 1575,42 МГц, 20 каналов, точность <10 м (опционально) |
| Интерфейсы дисплея | 1×eDP 1.3 (4 линии, 3,3 В/5 В), 1×LVDS (одиночный/двойной, 6/8 бит, 1080P60 Гц, 3,3 В/5 В/12 В), 1×HDMI 2.1 выход 8K60 Гц, 1×HDMI 2.0 вход 4K60 Гц, 1×MIPI выход 5,7 Гбит/с, поддержка нескольких дисплеев |
| Подсветка и аудио | Встроенная подсветка 12 В, 1×аудиовыход (2×18 Вт 4 Ом), 1×выход для наушников, 2×входа для микрофонов |
| Камера | 1×MIPI вход для камеры (до 48 Мп, опционально), поддержка USB-камеры (опционально) |
| USB-порты | 6×USB 2.0 HOST, 1×USB 2.0 CPU, 1×USB 3.0 CPU, 1×USB 3.0 OTG |
| PCIe / SIM | 1×Mini PCIe для модуля 4G/5G LTE, 1×слот для SIM-карты, поддержка eSIM |
| ИК-порт | 1×инфракрасный приёмник, поддержка пульта дистанционного управления |
| Светодиоды и кнопки | 1×светодиод питания (красный), 1×системный светодиод (синий, мигающий), кнопки сброса/питания/обновления |
| Последовательные порты и расширение ввода-вывода | 4×RS232, 3×RS485, 2×UART (TTL), 1×CAN, 1×I2C, 1×AD, 8×портов расширения ввода-вывода, 4×порта высокой нагрузки 5/12 В |
| Интерфейсы вентилятора / освещения | Поддержка управления вентилятором и освещением 5 В/12 В |
| Питание | Вход AC 100–240 В 50–60 Гц, выход DC 12 В/2 А, поддержка автоматического включения или запуска по нажатию кнопки |
| Рабочая среда | Рабочая температура: -10 |
| Габариты | 160×105×20 мм |
| Мультимедиа | Поддержка декодирования 8K 60fps H.265/H.264, кодирования 8K 30fps H.265/H.264, одновременного декодирования/кодирования в одном кодеке, до 32×1080P30fps декодирования и 16×1080P60fps кодирования |
| Системные возможности | Поддержка нескольких языков, стандартная клавиатура Android, опциональные сторонние методы ввода, нативная система Android с root-доступом, возможность кастомизации для разработки продуктов |
| Управление системой | Мониторинг в реальном времени, автоматическое восстановление системы, круглосуточная работа без обслуживания, удаленное обновление по воздуху (OTA), Wi-Fi Display, программный watchdog (аппаратный опционально) |
| Поворот экрана | Поддержка ручного поворота 0°/90°/180°/270° и автоматического поворота по датчику гравитации (опционально) |
