産業および商業用途向けカラーLCDディスプレイの包括的ガイド

1. 序章：現代イノベーションのインターフェース

B2Bエレクトロニクスのグローバルな環境において、カラーLCDディスプレイはもはや単なる周辺機器ではありません。それは人間の知性と機械の性能を結ぶ重要な架け橋です。遠洋航行船舶のブリッジから、ハイエンドスマートホームエコシステムのコントロールパネルに至るまで、ディスプレイの鮮明さ、耐久性、信頼性が製品の成功を左右します。.

海洋電子機器、商業用サイネージ、IoTデバイスなどの専門分野の調達担当者、ハードウェアエンジニア、製品デザイナーにとって、ディスプレイの選択は単に「スクリーンを購入する」ことではありません。厳しい環境要件、長期的な供給保証、精密な技術仕様を満たすソリューションを調達することです。.

本ガイドは、液晶ディスプレイ（LCD）技術の複雑さを習得しようとするプロフェッショナル向けの決定版リソースとして機能します。基礎となる物理学、現在利用可能な多様なパネルタイプ、そして競争の激しいグローバル市場でプロジェクトの成功を確実にするための、グローバルサプライヤーからのカスタムLCDスクリーン調達の複雑なプロセスについて探求します。.

---

2. 中核の理解：LCDの意味と定義

ハイエンドディスプレイ調達の世界を進むには、まず業界を定義する技術用語をマスターしなければなりません。.

2.1 LCDの意味

LCDの真の意味とは何でしょうか？最も単純には、LCDは 液晶ディスプレイ. 液晶ディスプレイ.

2.2 プロフェッショナルなLCDディスプレイの定義

正式なLCDディスプレイの定義は、光源または反射板の前に配置された任意の数のカラーまたはモノクロピクセルで構成される、薄く平らなパネルに成形された、電子的に変調される光学デバイスであると説明します。.

各ピクセルは、2つの透明電極と2つの偏光フィルターの間に整列した液晶分子の層で構成されています。これらの分子の配向、ひいては光の通過は、電界によって制御されます。カラーLCDディスプレイの場合、このプロセスはサブピクセルとカラーフィルターの使用によってさらに洗練されます。.

---

3. 視覚の科学：カラーLCDディスプレイの動作原理

「仕組み」を理解することは、統合の問題をトラブルシューティングしたり、LCDディスプレイサプライヤーに要件を指定したりする必要があるエンジニアにとって不可欠です。.

3.1 液晶の役割

液晶は、従来の液体と固体結晶の中間の状態で存在するユニークな物質です。ディスプレイでは、主にネマティック液晶を使用します。電流が印加されていない場合、これらの分子は特定のねじれたパターンで配列されます。電荷が導入されると、分子は「ねじれが解け」、電界に沿って整列します。.

3.2 層状アーキテクチャ

現代のカラーLCDディスプレイは、いくつかの重要なコンポーネントからなる「サンドイッチ」構造です。

1. バックライトユニット（BLU）： 通常LEDで構成され、生の白色光を供給する。.
2. リアポラライザー： 特定の方向に振動する光波のみを通すフィルム。.
3. TFTガラス基板： 「制御センター」として機能する薄膜トランジスタ層。各画素に精密な電圧を供給する。.
4. 液晶層： TFTの指令に基づき光をねじ曲げたり遮断したりするゲートキーパー。.
5. カラーフィルターアレイ（CFA）： ここで魔法が起こる。各画素は三つのサブ画素に分割される： 赤、緑、青（RGB）. これら三つのフィルターを通過する光の強度を変化させることで、ディスプレイは数百万の異なる色を生成できる。.
6. フロントポラライザー： リアポラライザーと連携して、光を画面から出射させるか完全に遮断する（「黒」を生成する）。.

3.3 アクティブマトリックスとパッシブマトリックス

お客様が カスタムLCDパネル ソリューションを探求される際、以下の二つの用語に遭遇するでしょう：

• パッシブマトリックス（STN/CSTN）： 旧式の技術で、応答速度が遅く、コントラストも低い。現代のハイエンド商業アプリケーションではほとんど使用されない。.
• アクティブマトリックス（TFT – 薄膜トランジスタ）： 業界標準であり、 カラーLCDディスプレイ. 各画素が専用のトランジスタを持つため、船舶・医療機器における複雑なGUIに必要な高速リフレッシュレートと高解像度を実現する。.

---

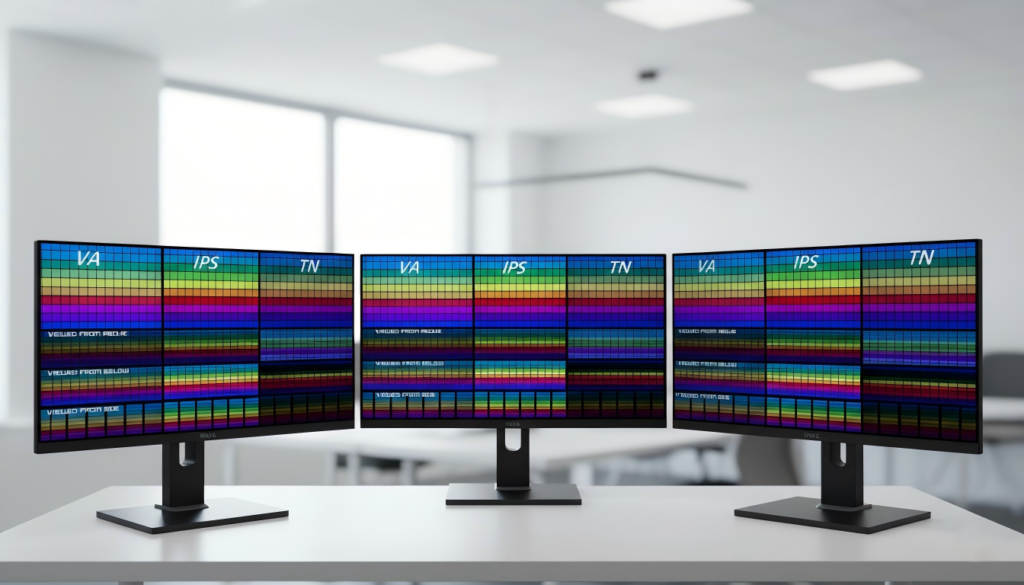

4. ディスプレイの分類：LCDディスプレイの種類

すべての画面が同じように作られているわけではない。耐陽光性の船舶用GPSを設計するのか、洗練されたスマートホームハブを設計するのかによって、 LCDディスプレイの種類 の選択は大きく異なる。.

4.1 ツイステッドネマティック (TN)

• 特徴： 応答速度が速く、製造コストが低い。.
• 欠点： 視野角と色再現性に劣る。.
• B2Bユースケース： ユーザーが常に画面を直視する単純な産業用表示装置。.

4.2 インフレーン・スイッチング (IPS)

• 特徴： 優れた色精度と約180度に近い視野角。.
• B2Bユースケース： 精度と複数視聴者による視認性が最優先される、ハイエンドの商業用表示装置および医療用モニター。.

4.3 バーティカル・アライメント (VA)

• 特徴： 優れたコントラスト比と深い黒。.
• B2Bユースケース： 低照度環境でのデジタルサイネージやスマートホームセキュリティインターフェース。.

5. 知能化の要素：プログラマブルLCDディスプレイ

IoTおよびスマートホーム分野のエンジニアにとって、画面の良さは統合の容易さに比例する。ここで、 プログラマブルLCDディスプレイ が活躍し、「画像を表示する」ことから「システムとインターフェースする」ことへ焦点が移行する。“

5.1 プログラマブルLCDの定義

プログラマブルLCDディスプレイとは、通常、統合コントローラーまたはプロセッサーを含むLCDモジュールを指し、開発者は高水準プログラミング言語または専用GUIソフトウェアを使用して、ユーザーインターフェース（UI）、タッチ応答、データ可視化を定義できます。.

5.2 現代的な統合のための主要インターフェース

LCDディスプレイサプライヤーから調達する場合、インターフェースがハードウェアの互換性を決定します。

• から調達する際、インターフェースがハードウェア互換性を決定する： SPI/I2C：.
• 低電力スマートホームセンサーや小型ウェアラブル機器で一般的。 UART/RS232：.
• 画面がグラフィック処理を行い、ホストMCUは単にデータコマンドを送信する、産業用「スマートディスプレイ」でよく見られる。 RGB/MIPI DSI：.

5.3 HMI（ヒューマンマシンインターフェース）の利点

スマートホーム市場では、UIを迅速にプロトタイピングできることが競争上の優位性となります。プログラマブルモジュールには、多くの場合、ドラッグアンドドロップでのUI設計を可能にするソフトウェアスイート（Nextion、DWIN、RJYなど）が付属しており、新しいデバイスメーカーの「市場投入までの時間」を大幅に短縮します。.

---

6. エンジニアリングの卓越性：カスタムLCDパネルソリューション

産業・商業用途向けカラーLCDディスプレイ総合ガイド 10, B2B調達において、既製品は特殊環境の厳しい要求を満たせないことが多い。ヨットのダッシュボードの耐塩水噴霧性であれ、屋外デジタルキオスクの超高輝度であれ、 カスタムLCDスクリーン.

6.1 カスタマイズの範囲

が唯一の実行可能な道であることが頻繁にある。 カスタムLCDパネル カスタムLCDを設計する

• ことは、単にサイズを変更する以上のものを含む。主要なカスタマイズ要素には以下が含まれる： 輝度と耐陽光性：.
• 標準画面は250-300ニット。船舶・屋外用商業ディスプレイでは、1,000〜2,500ニットが必要な場合が多い。これには、カスタムの高効率LEDバックライトと熱管理が必要となる。 カバーレンズと耐久性：.
• タッチ・インテグレーション： 産業用途向けに、化学強化ガラス（Gorilla Glassなど）、防眩（AG）コーティング、反射防止（AR）コーティング、指紋防止（AF）コーティングを指定する。.
• マルチタッチのスマートホーム感覚を求める場合はPCAP（投射容量式）、ユーザーが厚手の手袋を着用する環境（産業・船舶）では抵抗膜式タッチを選択する。 FPC設計：.

6.2 プロトタイピングのワークフロー

信頼できる B2B調達において、既製品は特殊環境の厳しい要求を満たせないことが多い。ヨットのダッシュボードの耐塩水噴霧性であれ、屋外デジタルキオスクの超高輝度であれ、 プロジェクトは通常、以下のライフサイクルに従います：

• 要求分析： 電気的、光学的、機械的な制約条件の定義。.
• カウンターデザイン承認： サプライヤーが技術図面を提供し、クライアントのエンジニアリングチームが検証。.
• 金型・サンプルフェーズ： カスタムガラスまたはFPCの作成（NRE—非反復技術費用が発生）。.
• パイロットランと信頼性試験： 振動、湿度、温度サイクルに対する試験。.

---

7. 戦略的調達：適切なLCDスクリーンサプライヤーの見つけ方

世界市場には選択肢が溢れていますが、B2Bメーカーにとって、最も安価な選択肢が最も費用対効果が高いとは限りません。信頼性と「供給の長期安定性」が真の成功指標です。.

7.1 LCDディスプレイサプライヤーの評価

候補となる LCDディスプレイサプライヤー を審査する際、調達チェックリストには以下を含めるべきです：

• 品質マネジメントシステム： ISO9001およびIATF16949（自動車グレード）認証を取得しているか？
• クリーンルーム基準： 高精細ディスプレイは、ガラス下の塵の発生を防ぐため、クラス100またはクラス1000のクリーンルームで組み立てられなければなりません。.
• EOL（製品寿命終了）方針： 船舶や医療などの分野では、製品のライフサイクルが10年に及ぶ場合があります。サプライヤーはその期間中の部品供給を保証しますか？

7.2 グローバル調達のロジスティクス

LCDスクリーンサプライヤー との取引 では、しばしば国際貿易の対応が必要です。サプライヤーが以下を提供することを確認してください：

• 完全な技術文書： データシート、初期化コード、3D CADモデル。.
• 適合性認証： 国際市場参入のためのRoHS、REACH、CE/FCC適合。.

---

8. 業界特化アプリケーション：ケーススタディ

8.1 海洋ナビゲーション：過酷な環境での耐久性

船舶用ディスプレイは、塩分を含む空気、直射紫外線、高い振動という最も過酷な条件に直面します。.

• 解決策: 光学ボンディングを施したIPSカラーLCDディスプレイ。このプロセスでは、LCDとカバーガラスの間の空気層を透明樹脂で充填し、内部反射を排除し、湿気の結露（曇り）を防ぎます。.

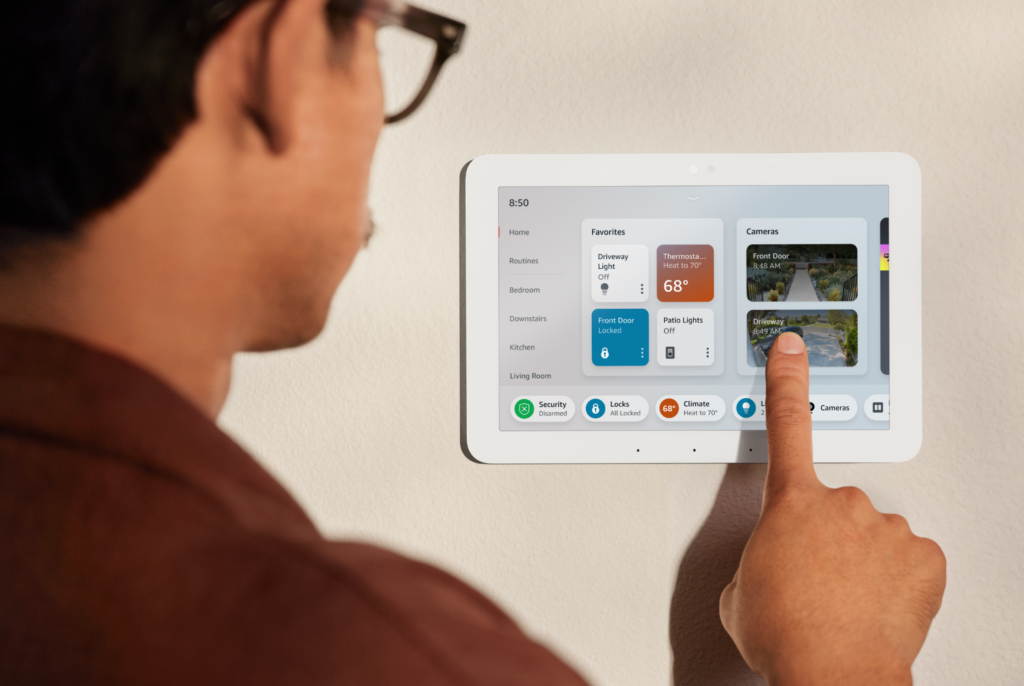

8.2 スマートホームハブ：美学と機能性の融合

スマートホームにおいて、ディスプレイはインテリアデザインの中心的存在です。.

• 解決策: オフ時に画面が完全に見えなくなる「デッドフロント」効果を備えたカスタムLCDパネルと、滑らかなアニメーションのための高解像度MIPIインターフェースの組み合わせ。.

8.3 商業用デジタルサイネージ：24時間365日の信頼性

商業用ディスプレイは「常時点灯」であるため、「焼き付き」やバックライトの焼損が懸念されます。.

• 解決策: 高度な冷却と高信頼性LEDドライバーを備え、50,000時間以上の寿命を確保するために特別に設計された、業務用グレードのLCDディスプレイタイプを利用すること。.

---

---

9. 結論：視覚的卓越性のためのパートナーシップ

適切な カラーLCDディスプレイ 物理学、エンジニアリング、サプライチェーン戦略のバランスを取る多面的な意思決定です。次世代のスマートホームコントローラーを構築する場合でも、船舶のナビゲーションブリッジを堅牢化する場合でも、LCDディスプレイのタイプの微妙な違いとLCDスクリーンサプライヤーの能力を理解することが最も重要です。.

単なる価格ではなく、カスタマイズと品質に焦点を当てることで、メーカーは自社のデバイスが初日から優れた性能を発揮するだけでなく、今後何年にもわたって価値を提供し続けることを保証できます。.

10. 高度な光学エンハンスメント：視覚体験の最適化

B2Bアプリケーション、特に海洋航行や屋外デジタルサイネージでは、カラーLCDディスプレイの標準的な「箱から出してすぐの」性能では不十分なことがよくあります。画面を真にプロフェッショナルグレードにするには、光学ボンディングと表面処理を検討する必要があります。.

10.1 光学ボンディングの科学 (LOCA vs. OCR)

標準的なディスプレイでは、LCDパネルと保護カバーガラスの間にエアギャップが存在することがよくあります。このギャップは「内部反射」を引き起こし、光が層の間で反射してコントラストを低下させ、明るい日光下では画面が白っぽく見える原因となります。.

光学ボンディング は、このエアギャップを透明な接着剤（液体光学透明接着剤—LOCA、または光学透明樹脂—OCR）で充填するプロセスです。.

• 船舶使用における利点： 内部反射を排除し、画面を「“日光可読.」にします。さらに重要なことに、湿気の多い海洋環境において、ディスプレイ内部に湿気や曇りが発生するのを防ぎます。.
• 機械的完全性： ディスプレイ全体の組立体を、衝撃や振動に対して著しく強固にします。これは産業機械にとって極めて重要です。.

10.2 表面処理：AG、AR、AF

を発注する際、ガラスの「感触」と「明瞭さ」は、主に3つの処理によって決定されます： B2B調達において、既製品は特殊環境の厳しい要求を満たせないことが多い。ヨットのダッシュボードの耐塩水噴霧性であれ、屋外デジタルキオスクの超高輝度であれ、, アンチグレア（AG）：

1. ガラス表面をエッチングして反射光を拡散させます。これは、頭上蛍光灯が気を散らす「ホットスポット」を生み出す可能性がある屋内の これには、反射光を拡散させるためにガラス表面をエッチングすることが含まれます。これは、頭上に蛍光灯があると気を散らす「ホットスポット」を生じさせる可能性がある屋内の商業用表示装置に不可欠です。“
2. 光を散乱させるAGとは異なり、ARは真空蒸着による薄膜コーティングを用いて、干渉による打ち消し効果で反射を除去します。これは高級船舶用GPSの「ゴールドスタンダード」です。 アンチフィンガープリント（AF/プラズマコーティング）：.
3. タッチスクリーンを備えた タッチスクリーンを備えたスマートホームデバイスには、指紋を減らし、ガラスを掃除しやすくするために、撥油（オレオフォビック）コーティングが施されます。.

---

11. バックライト構造と熱管理

あらゆるカラーLCDディスプレイの「エンジン」は、そのバックライトユニット（BLU）です。B2Bメーカーにとって、バックライトは最初に故障または劣化するコンポーネントであることが多く、そのエンジニアリングは最優先事項となります。.

11.1 LEDストリング構成と高輝度ロジック

屋外視認性に必要な1,000ニット以上を達成するためには、, との取引 LEDストリングの密度を高める必要があります。しかし、LEDが増えると発熱も増加します。.

• エッジライト方式とダイレクトライト方式： エッジライト方式は薄型設計を可能にし（スマートホームハブに理想的）、ダイレクトライト方式（フルアレイ）は大規模商業ディスプレイにおいて、より均一な輝度と優れた熱分散を提供します。.

11.2 産業用ディスプレイにおける熱放散

熱は液晶の敵です。LCDが過熱すると（通常80°Cから100°C以上）、液晶は「クリアリングポイント」転移を起こし、画面が黒く（等方状態）なる可能性があります。.

• ヒートシンクと熱伝導パッド： プロフェッショナルな カスタムLCDパネル の設計には、LEDと駆動ICから熱を逃がすためのアルミニウムバックプレートと高熱伝導性の熱界面材料（TIM）が組み込まれています。.
• 広温度範囲対応液晶： 船舶や自動車用途では、応答速度や明瞭度を損なうことなく-30°Cから+85°Cで動作可能な「広温」液晶を指定します。.

---

12. 信号品質と駆動インターフェース

ハードウェアエンジニアにとって、プログラマブルLCDディスプレイを統合する上で最も複雑な部分は、 電子インターフェース. です。間違ったインターフェースを選択すると、電磁干渉（EMI）の問題やディスプレイの「ゴースト」現象を引き起こす可能性があります。.

12.1 B2Bインターフェース規格の比較

• LVDS（低電圧差動信号）： 産業界の主力技術です。ノイズに強く、高解像度データを長いケーブルで伝送可能で、大型商業看板に最適です。.
• MIPI DSI（モバイル産業プロセッサ・インターフェース）： The standard for the スマートホーム および携帯機器市場の標準規格です。高帯域幅と極低消費電力を提供しますが、ケーブル長に制限があります。.
• eDP（Embedded DisplayPort）： 高解像度パネル（4K以上）でますます普及しています。高リフレッシュレートをサポートし、多くの近代的な産業用PC（IPC）アーキテクチャにおいてLVDSの後継となっています。.

12.2 EMI/EMCコンプライアンス

B2B分野では、デバイスは厳格な規制試験（CE、FCCなど）に合格する必要があります。 カラーLCDディスプレイ は「ノイズ」の主要な発生源となる可能性があります。“

• シールディング： カスタムFPC（フレキシブルプリント基板）設計には、ディスプレイの高速データ信号がWi-Fiや船舶レーダーなどの敏感な無線部品に干渉するのを防ぐため、「銀箔」または「銅箔」シールドが組み込まれることが一般的です。.

---

13. 品質保証：B2B信頼性フレームワーク

E-E-A-Tを維持するためには、 カスタムLCDパネル の品質はその試験プロトコルによってのみ保証されることを強調しなければなりません。B2Bの世界では、「品質」は抽象概念ではなく、特定の認証によって定義されます。.

13.1 IATF 16949およびISO 9001

ISO 9001は一般的な品質規格ですが、, IATF 16949 は自動車業界の規格です。もし では、このプロセスはサブピクセルとカラーフィルターの使用によってさらに洗練されています。 がIATF認証を取得していれば、「ゼロ欠陥」製造に必要な厳格な工程管理を有していることを意味し、船舶や医療分野の顧客にとって大きな強みとなります。.

13.2 一般的な産業用信頼性試験

候補となる との取引, には、以下の試験報告書を求めてください：

• 高温／低温保管試験： 材料の経時劣化がないことを確認します。.
• 恒温恒湿試験（60°C/90%RH）： 剥離や「偏光板の気泡発生」を試験します。“
• 塩水噴霧試験： Essential for 船舶機器 には必須で、FPCやコネクタの腐食を防ぎます。.
• 振動および落下試験： 輸送中や過酷な産業環境下で、ガラスとバックライトが分離しないことを確認します。.

---

14. タッチ技術の進化：プロフェッショナル環境向けPCAP

タッチスクリーンについては前述しましたが、B2B市場はほぼ完全に 投射型静電容量方式（PCAP） 技術へ移行しています。ただし、産業用途向けの特定の改良が施されています。.

• 手袋および水対応： 船舶および産業用途では、水滴による「誤タッチ」を無視しつつ、厚手の作業手袋を着用したユーザーの操作を確実に検知するよう、タッチコントローラのファームウェアを調整する必要があります。.
• 厚型カバーガラス： 公共空間で使用される一部の 商業用表示デバイス には、最大6mmまたは10mmの厚さの「耐破壊」ガラスが必要です。標準的なタッチコントローラではこれを透過して検知できず、高電圧タッチICと特殊なセンサーパターンが必要となります。.
