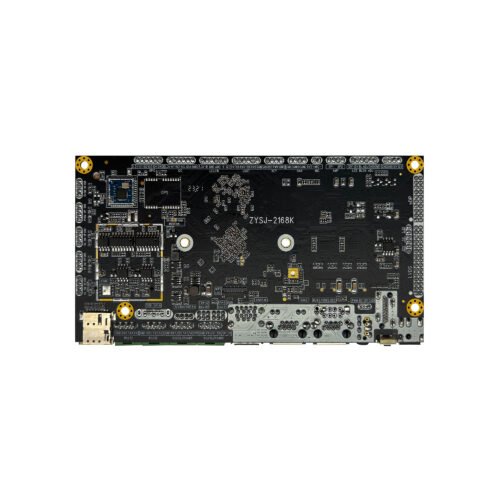

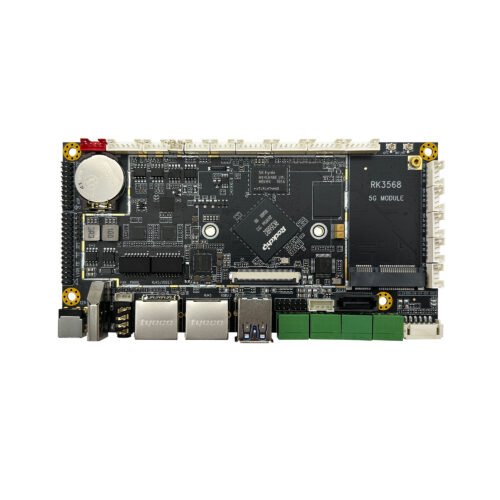

Контроллерная плата для ЖК-дисплеев на Android с четырехъядерным процессором Rockchip RK3568 – AI-чипсет, Android 11.0, USB 3.0, RJ45
Контроллерная плата для ЖК-дисплеев на Android с четырехъядерным процессором Rockchip RK3568 – AI-чипсет, Android 11.0, USB 3.0, RJ45
  1. Контроллерная плата для ЖК-дисплеев на Android с четырехъядерным процессором Rockchip RK3568 – AI-чипсет, Android 11.0, USB 3.0, RJ45
  2. Контроллерная плата для ЖК-дисплеев на Android с четырехъядерным процессором Rockchip RK3568 – AI-чипсет, Android 11.0, USB 3.0, RJ45

Контроллерная плата для ЖК-дисплеев на Android с четырехъядерным процессором Rockchip RK3568 – AI-чипсет, Android 11.0, USB 3.0, RJ45

  • Powerful Performance: Quad-core ARM Cortex-A55 CPU up to 2.0GHz, ARM G52 GPU, and 1.0 TOPS NPU for AI acceleration.
  • Надежная работа: Разработан для 24/7 stability, suitable for industrial and commercial use.
  • Highly Integrated: Compact 8-layer PCB with built-in Ethernet, Wi-Fi, HDMI, LVDS, eDP, MIPI, audio, and sensors.
  • Гибкое расширение: Multiple interfaces including USB, SATA, RS232/RS485, UART, CAN, GPIO, and I²C for diverse applications.

Обзор продукта

Международный форум по аккредитации (IAF) RJY-2168K is a high-performance intelligent mainboard powered by the Rockchip Rockchip RK3568 со встроенным нейропроцессором (NPU) и . Операционная система Android 11.0..

Основанная на четырехъядерном процессоре ARM Cortex-A55 с передовой 22-нм архитектурой ARMv8.2-A, плата обеспечивает тактовую частоту до 2,0 ГГц and robust computing power. The графический процессор ARM G52 2EE ensures excellent graphics performance, while the NPU achieves up to 1.0 TOPS, supporting mainstream AI development tools and frameworks.

The ZYSJ-2168K supports triple independent display outputs, Индивидуальное сверхширокое LVDS (1080P), eDP, MIPI DSI, и HDMI 4K, making it highly versatile for multi-screen solutions. Rich connectivity includes dual Ethernet, Wi-Fi, USB expansion, CAN bus, RS232/RS485, GPIO, I²C, MIPI camera, IR remote control, and more.

With its powerful quad-core AI chipset, robust hardware platform, and Android-based ecosystem, the ZYSJ-2168K is widely adopted across industries such as:

  • ИИ-серверы

  • Facial recognition and payment devices

  • Системы безопасности и видеонаблюдения

  • Medical equipment

  • Интеллектуальные транспортные системы

  • Financial systems

  • Industrial automation

  • Smart education

  • Retail and IoT solutions

Its combination of hardware scalability и Android intelligence makes it the perfect choice for applications requiring human–machine interaction (HMI) и networked device integration.

Технические характеристики

Категория Характеристика
Операционная система Android 11.0
Processor Rockchip RK3568 (22nm process)
ARM quad-core 64-bit CPU, up to 2.0GHz
Graphics ARM Mali G52 2EE GPU
Supports OpenGL ES 1.1 / 2.0 / 3.2, OpenCL 2.0, Vulkan 1.1
Built-in 2D hardware acceleration
AI Acceleration Integrated NPU, 1.0 TOPS @ INT8
Supports Caffe / Mxnet / TensorFlow / TFLite / ONNX / Darknet
AI tools for fast model conversion
Memory DDR4 2GB (optional 4GB / 8GB, up to 8GB)
Накопители eMMC 16GB (optional 32GB / 64GB / 128GB / 256GB)
1 × SATA3.0 for SSD / HDD
Network Dual Ethernet 10/100M (one RJ45, optional two USB2.0)
Wi-Fi 2.4GHz 802.11 b/g/n/ac, optional 5GHz dual-band
Bluetooth V2.1+EDR / 3.0 / 3.0+HS / 4.1 / BLE (optional)
4G/5G (NSA/SA, LTE-TDD, LTE-FDD, TD-SCDMA, EDGE, GPRS, GSM, optional)
GNSS Built-in GPS/BD module
Sensitivity: -162dBm
Frequency: 1575.42MHz
20 channels, accuracy <10m (optional)
Display & Video Rotation: 0° / 90° / 180° / 270°, auto-rotation (optional)
1 × eDP 1.3, up to 2560×1600 @60fps, 3.3V/5V
1 × LVDS (single/dual, 6/8-bit), up to 1080P @60fps, 3.3V/5V/12V
1 × HDMI 2.0 OUT, up to 4K @60fps (optional)
1 × MIPI, up to 2560×1600 @60fps
Triple independent display
Onboard backlight control, 12V
Аудио Speaker: 2 × 18W / 4Ω
1 × Headset output
2 × Microphone input
Touch Support 1 × I2C (resistive & capacitive)
USB: infrared / capacitive / nano film / acoustic / optical multi-touch
Camera 2 × MIPI camera input (5MP / 13MP, optional)
USB camera support (optional)
RTC Built-in RTC with battery, scheduled power on/off
USB Interfaces 4 × USB2.0 HOST
2 × USB2.0 HOST (RJ45/USB optional)
1 × CPU USB2.0
1 × USB3.0 HOST
1 × USB3.0 OTG
Expansion 1 × Mini PCIe (4G/5G LTE)
1 × SIM slot (LTE expansion)
Other Interfaces 1 × IR receiver (remote control)
1 × Power LED (red)
1 × System LED (blue, blinking)
1 × Reset button
1 × Power button
1 × Upgrade button
2 × RS232
2 × RS232/RS485 (jumper selectable)
2 × UART TTL
8 × GPIO
Power Supply DC 12V / 5.5mm jack (inner 2.1mm), 2A–5A
Surge voltage <18V, ripple <100mV
Auto power-on or button startup
Environmental Operating: -10°C ~ 70°C
Storage: -20°C ~ 70°C
Humidity: 10% ~ 80%
Габариты 155mm × 80mm × 21.5mm

Часто задаваемые вопросы

Является ли RJY производителем оригинального оборудования (OEM)?

Да. RJY является прямым поставщиком и производителем с вертикально интегрированными возможностями, предлагая полный цикл аппаратных инноваций — от проектирования и сборки печатных плат до финальной системной интеграции.

Какие типы кастомизации принимает RJY?

Мы можем предоставить кастомизацию в следующих четырех ключевых областях: Системы и HMI (человеко-машинный интерфейс), Дисплейные модули, Программные сервисы, Промышленный дизайн.

Каков статус наличия данного продукта?

Большинство представленных продуктов имеют в наличии как минимум один образец для тестирования или быстрого получения сэмплов. Для запросов на образцы свыше 20 единиц, пожалуйста, уточняйте у нас заранее, чтобы подтвердить текущий статус наличия.

Как структурированы сборы за кастомные проекты?

Стоимость наших кастомных проектов обычно состоит из двух основных компонентов:
Единовременные инженерные расходы (NRE) и цена за единицу продукции..
Во многих случаях, если ваш заказ достигает определенного объема, мы предлагаем компенсировать или зачесть часть NRE-сборов.

Сколько обычно занимает кастомный проект?

Сроки зависят от глубины кастомизации:
Корректировки ПО/прошивки: 1-2 недели
Незначительные аппаратные модификации: 4-6 недель
Полноцикловые проекты НИОКР: 12-16 недель
