Обзор продукта

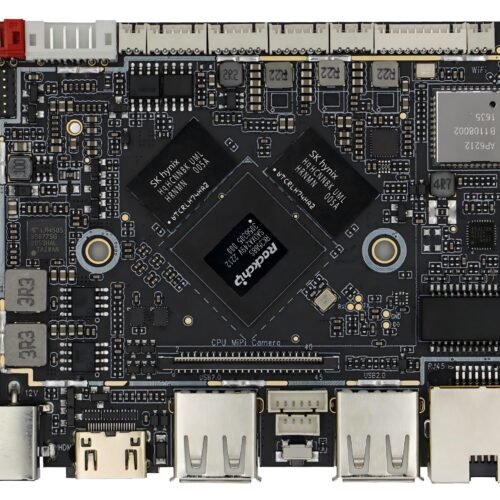

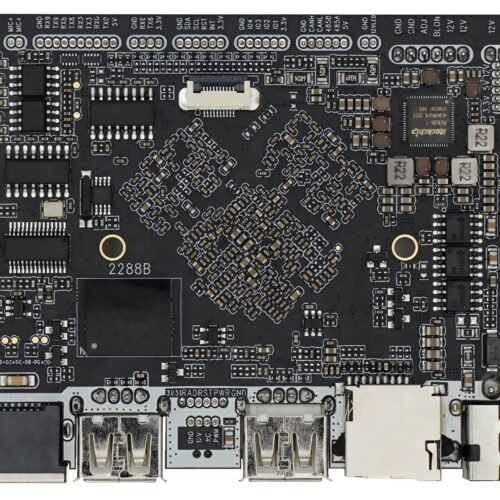

Международный форум по аккредитации (IAF) RJY-2288B Высокопроизводительная материнская плата на базе флагманского процессора нового поколения Rockchip RK3588S для AIoT, поддерживающая Android 12.0, Linux, Ubuntu 20.04, и другие операционные системы. RK3588S выполнен по 8-нм LP технологии и оснащен восьмиядерным 64-битным ЦП с архитектуры Cortex-A76 + A55, достигая максимальной частоты 2,4 ГГц. Он обеспечивает выдающуюся производительность в универсальных вычислениях.
Графический процессор представляет собой высококлассный четырехъядерный Mali-G610, а ЦП включает в себя нейронный процессор (NPU) для ИИ , поддерживающий смешанные вычисления с точностью INT4 / INT8 / INT16, достигая до 6,0 TOPS. Платформа поддерживает множество инструментов и интерфейсов для разработки ИИ, обеспечивая бесшовную интеграцию с такими фреймворками, как TensorFlow, Caffe, MxNet, PyTorch, и предоставляет API, включая Android NN API, кроссплатформенный RKNN API и интерфейсы разработки TensorFlow.
Данная материнская плата поддерживает независимый вывод на несколько экранов, Вывод LVDS 1080P, интерфейсы отображения eDP и MIPI, и вывод HDMI 8K. Также предлагается богатый набор интерфейсов и функций, включая Гигабитный Ethernet, Wi-Fi/Bluetooth, расширение USB, датчик гравитации, CAN, RS232/RS485, расширение ввода-вывода, подсветку, расширение I2C, ввод с камеры MIPI и ИК-пульт дистанционного управления.
Благодаря мощному восьмиядерному ИИ-процессору и обширной коммуникационной возможности, ZYSJ-2288B идеально подходит для применения в ИИ-робототехнике, облачных серверах, умных NVR, интеллектуальных кокпитах, ARM-ПК, устройствах для оплаты по лицу, системах безопасности, медицине, транспорте, финансах, промышленной автоматике, умном образовании и интеллектуальной розничной торговле. Сочетание аппаратной платформенности и и программной интеллектуальности обеспечивает оптимальный опыт взаимодействия человека с машиной и бесшовную интеграцию с сетевыми устройствами.
Технические характеристики
| Категория | Характеристика |
|---|---|
| Операционная система | Android 12.0 / Linux / Ubuntu 20.04 |
| Процессор (ЦП) | Rockchip RK3588S (8нм LPP) Восьмиядерный 64-битный ЦП: 4 × Cortex-A76 + 4 × Cortex-A55, до 2,4 ГГц |
| Графика (ГП) | Mali-G610 MP4 (четырёхъядерный) Поддержка OpenGL ES 3.2, OpenVG 1.1, OpenCL 2.2, 450 GFLOPS |
| Нейронный процессор (NPU) | Поддержка вычислений IN4 / IN8 / INT16 / FP16До 6,0 TOPSСовместимость с Caffe, MxNet, TensorFlow, TFLite, ONNX, DarknetПредоставляет инструменты для разработки ИИ и быстрое преобразование моделей |
| Память (ОЗУ) | LPDDR4 4 ГБ (опционально 8 ГБ / 16 ГБ / 32 ГБ) |
| Накопители | eMMC 32 ГБ (опционально 64 ГБ / 128 ГБ / 256 ГБ)Расширение через карту TF (опционально) |
| Сеть | 1 × Ethernet 10/100/1000 Мбит/сWi-Fi 2,4 ГГц 802.11b/g/n (5 ГГц опционально)Bluetooth V2.1+EDR / 3.0 / 3.0+HS / 4.1 / 4.2 / BLE |
| Дисплей и видео | 1 × eDP 1.3 (4 линии, 5,4 Гбит/с, 3,3В/5В)1 × LVDS (одинарный/двойной, 6/8-бит, 1080P60, 3,3В/5В/12В)1 × HDMI 2.1 (8K60Гц, переключаемый HDMI/eDP)1 × MIPI (поддерживает 5,7 Гбит/с)Поддержка независимого вывода на несколько экрановВстроенное управление подсветкой 12В |
| Аудио | 1 × Выход на динамик (2 × 18Вт, 4Ω)1 × Вход микрофона |
| Камера | 2 × Вход для камеры MIPI (до 48 Мп, опционально)Поддержка USB-камер (опционально) |
| RTC (часы реального времени) | Внешняя батарея RTC, поддержка запланированного включения/выключения питания |
| USB-интерфейсы | 4 × USB 2.0 HOST1 × USB 2.0 от ЦП1 × USB 2.0 OTG |
| Инфракрасный порт | 1 × ИК-приёмник, поддержка пульта дистанционного управления |
| Светодиоды | 1 × Светодиод питания (красный)1 × Системный светодиод (синий, мигающий) |
| Кнопки | 1 × Сброс1 × Питание1 × Обновление |
| Последовательные порты | 4 × RS2321 × UART TTL1 × RS485 |
| Ввод-вывод и расширение | 4 × GPIO (10-контактный)1 × CAN1 × I2C1 × Аналоговый интерфейсРазъем вентилятора поддерживает 5В/12В |
| Питание | Вход: AC 100–240 В, 50–60 ГцВыход: DC 12В / внутренний диаметр 5.5 мм, внешний 2.1 мм, 2–5АПеренапряжение <18В, пульсации <100 мВПоддерживает автоматическое включение или запуск кнопкой |
| Условия эксплуатации | Температура работы: -10°C ~ 70°CХранение: -20°C ~ 70°CВлажность: 10%–80% |
| Габариты платы | 100 × 70 × 11 мм |
| Мультимедиа | Поддержка декодирования H.265/H.264 8K60fpsКодирование H.265/H.264 8K30fpsОдновременное кодирование/декодированиеДо 32 × 1080P30fps декодирование, 16 × 1080P60fps кодирование |
| Язык и ввод | Поддержка нескольких языковСтандартная клавиатура Android, опциональные сторонние клавиатуры (китайская/корейская/японская)Нативный Android с root-доступом для кастомной разработки |
| Управление системой | Мониторинг в реальном времениАвтовосстановление после сбоя системыКруглосуточная работа без обслуживанияПоддержка OTA-обновленийПоддержка Wi-Fi DisplayПрограммный сторожевой таймер |
