La différence entre un écran LCD et un écran TFT est souvent mal comprise. Le LCD est une technologie d'affichage large qui utilise des cristaux liquides pour contrôler la lumière. Le TFT est un type de technologie à matrice active utilisé dans de nombreux panneaux LCD modernes pour contrôler les pixels avec plus de précision.
En termes simples : Le TFT n'est pas distinct du LCD. Le TFT est un type de LCD. Plus précisément, un LCD TFT est un affichage à cristaux liquides à matrice active qui utilise des transistors en couche mince pour contrôler les pixels individuels.
Cette distinction est importante lors de la sélection d'un affichage pour un dispositif embarqué, un panneau de contrôle industriel, une interface de dispositif médical, un produit domotique, un affichage lié aux véhicules ou un système HMI personnalisé. Si un acheteur demande “ LCD vs TFT ”, la question réelle est généralement de savoir si le projet nécessite un LCD basique, un LCD à matrice passive ou un module LCD TFT moderne avec la résolution, l'interface, la luminosité, l'écran tactile et le support de carte contrôleur appropriés.
LCD signifie affichage à cristaux liquides. Il s'agit d'une large catégorie de technologie d'affichage qui utilise des matériaux à cristaux liquides pour contrôler la façon dont la lumière traverse la structure d'affichage. Étant donné que les matériaux à cristaux liquides n'émettent pas de lumière par eux-mêmes, la plupart des modules LCD modernes nécessitent un rétroéclairage pour rendre l'image visible.
TFT signifie transistor en couche mince. Dans la technologie d'affichage, TFT fait référence à une structure de transistor utilisée pour contrôler les pixels dans un LCD à matrice active. Un LCD TFT utilise un transistor en couche mince à chaque zone de pixel ou sous-pixel afin que l'affichage puisse contrôler les informations d'image plus précisément que les anciens LCD à matrice passive.
La relation peut être résumée clairement :
Par conséquent, “ LCD vs TFT ” n'est pas une comparaison entièrement précise. La meilleure comparaison est généralement LCD TFT vs LCD à matrice passiveou LCD TFT TN vs LCD TFT IPS vs LCD TFT VA.
L'expression “ LCD vs TFT ” donne l'impression que LCD et TFT sont deux technologies d'écran concurrentes. Ce n'est pas le cas. Le TFT est l'une des technologies utilisées pour construire de meilleurs panneaux LCD.
La confusion provient de la dénomination des produits. Certains produits plus anciens ou plus simples peuvent être étiquetés uniquement comme “ LCD ”, tandis que des modules couleur plus avancés sont étiquetés “ TFT ”. Cela amène les acheteurs à penser que LCD et TFT sont des catégories distinctes. Techniquement, un affichage TFT reste un LCD s'il utilise la technologie des cristaux liquides.
Une manière plus précise de poser la question est :
Ces questions sont plus utiles pour la sélection technique qu'une simple comparaison “ LCD vs TFT ”.
Un LCD utilise un matériau à cristaux liquides entre des couches de verre, des polariseurs, des électrodes et des filtres de couleur. La couche de cristaux liquides modifie la façon dont la lumière traverse l'affichage lorsqu'un signal électrique est appliqué.
La plupart des LCD transmissifs utilisent un rétroéclairage. Le rétroéclairage envoie la lumière à travers la structure LCD. La couche de cristaux liquides contrôle la quantité de lumière traversant chaque zone de pixel, et les filtres de couleur aident à créer des sous-pixels rouges, verts et bleus.
Étant donné que les LCD n'émettent pas de lumière par eux-mêmes, la conception du rétroéclairage affecte la luminosité, la consommation d'énergie, le contraste, l'épaisseur, la chaleur et la lisibilité. C'est pourquoi la conception du rétroéclairage LED est une partie importante des modules LCD modernes. Sélection du module d'affichage TFT LCD.

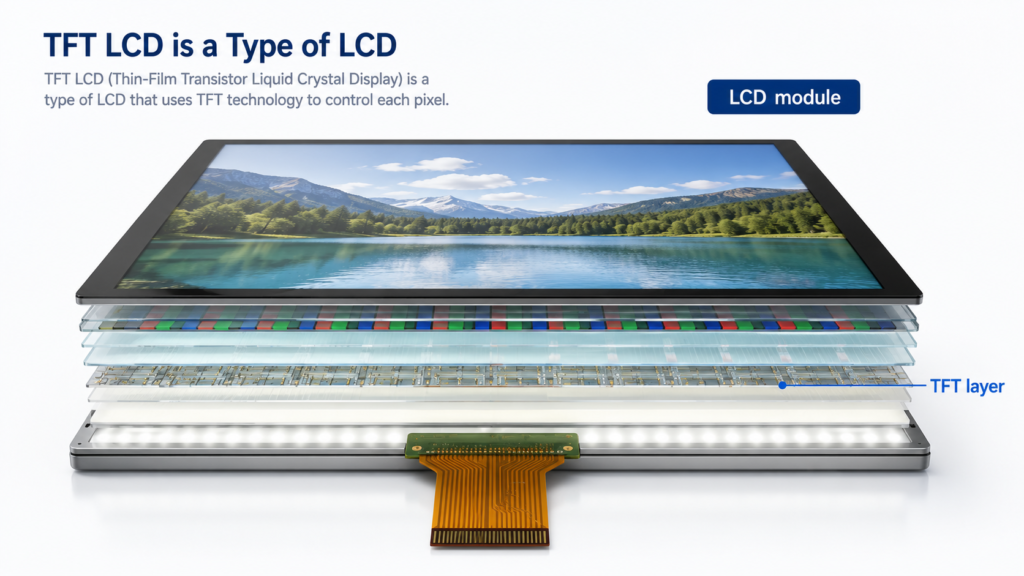

Un LCD TFT fonctionne comme un LCD, mais avec une matrice de transistors en couche mince ajoutée pour améliorer le contrôle des pixels. Chaque pixel ou sous-pixel est activement contrôlé par des circuits à transistors. Cette structure à matrice active permet à l'affichage de conserver les informations de pixel plus précisément entre les cycles de rafraîchissement.
Par rapport aux anciens LCD à matrice passive, les LCD TFT offrent généralement un meilleur temps de réponse, une résolution plus élevée, un meilleur contrôle des couleurs, un contraste amélioré et une utilisation plus pratique dans la vidéo, les graphiques et les interfaces utilisateur modernes.
C'est pourquoi la technologie LCD TFT est largement utilisée dans les affichages industriels, les panneaux tactiles embarqués, les interfaces domotiques, les affichages liés aux véhicules, les dispositifs de sécurité, l'électronique grand public et les systèmes HMI.
| Point de comparaison | LCD | Le LCD TFT |
|---|---|---|
| Signification technique | Large catégorie d'affichage utilisant des cristaux liquides | Un type de LCD à matrice active utilisant des transistors en couche mince |
| Contrôle des pixels | Peut être passif ou actif selon la conception | Contrôle des pixels à matrice active |
| Qualité d'image | Dépend du type de LCD | Généralement meilleure que celle d'un LCD à matrice passive |
| Temps de réponse | Peut être lent dans les conceptions à matrice passive | Généralement plus rapide et plus adapté au contenu dynamique |
| Soutien à la résolution | Varie considérablement | Couramment utilisé pour les affichages couleur à haute résolution |
| Performance des couleurs | Dépend du type de panneau et de la méthode de pilotage | Généralement meilleur contrôle des couleurs qu'un LCD à matrice passive |
| Utilisation typique | Affichages simples, calculatrices, instruments, modules anciens, affichages réfléchissants | HMI industriel, dispositifs embarqués, panneaux intelligents, moniteurs, affichages tactiles |
| Comparaison correcte ? | Le LCD est la large catégorie | Le TFT est un type au sein de cette catégorie |
La comparaison technique la plus utile est celle entre le LCD à matrice passive et le LCD TFT à matrice active.

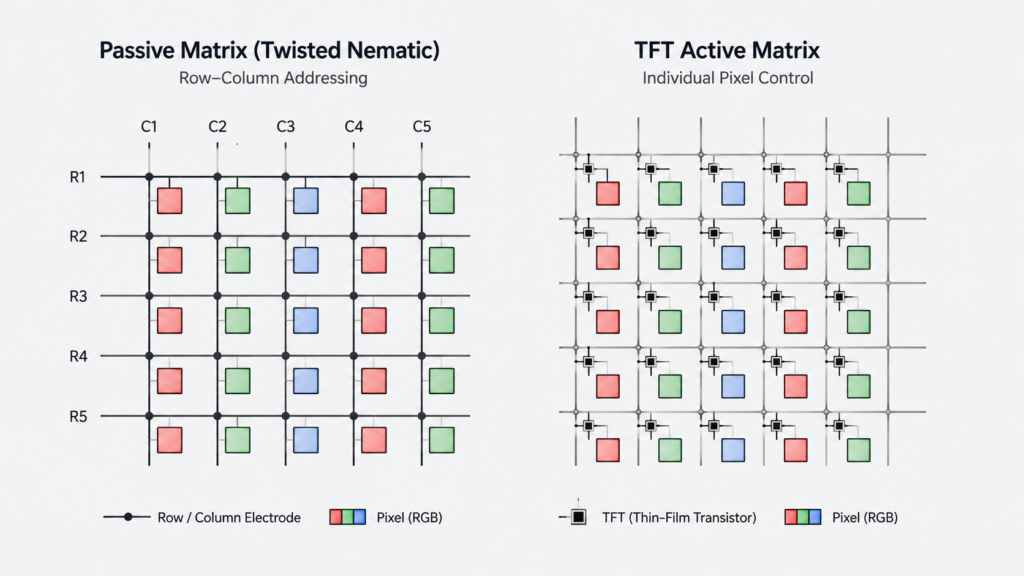

Un LCD à matrice passive contrôle les pixels à l'aide d'une grille de lignes et de colonnes. Cette structure est plus simple et peut convenir aux affichages à faible coût et à faible contenu d'information. Cependant, les LCD à matrice passive ont généralement un temps de réponse plus lent, un contraste plus faible et des performances moindres pour les images détaillées ou le contenu changeant rapidement.
Un écran LCD TFT à matrice active utilise un transistor au niveau de chaque pixel. Cela permet à l'écran un meilleur contrôle de chaque pixel et prend en charge une résolution plus élevée, de meilleures performances colorimétriques, un temps de réponse plus rapide et une qualité d'image plus stable.
| Fonctionnalité | Écran LCD à matrice passive | Écran LCD TFT à matrice active |
|---|---|---|
| Contrôle des pixels | Adressage par lignes et colonnes | Contrôle par transistor en couche mince au niveau du pixel |
| Temps de réponse | Plus lent | Plus rapide |
| Détail de l'image | Limitée | Meilleur pour les graphiques détaillés et les interfaces utilisateur |
| Performance des couleurs | Limité dans de nombreuses conceptions | Mieux adapté aux écrans couleur |
| Consommation électrique et coût | Peut être faible pour les applications simples | Complexité plus élevée mais meilleures performances |
| Application typique | Instruments simples, calculatrices, indicateurs de base | Panneaux tactiles, IHM, écrans embarqués, appareils intelligents |
L'IPS n'est pas identique au TFT, et ce n'est pas non plus l'opposé du TFT. IPS signifie « In-Plane Switching » (commutation dans le plan). Cela décrit la manière dont les molécules de cristaux liquides se déplacent à l'intérieur de la cellule LCD. TFT décrit la méthode de contrôle des pixels à matrice active.
Cela signifie qu'un écran IPS peut également être un écran LCD TFT. En fait, la plupart des panneaux LCD IPS utilisés dans les produits embarqués et industriels modernes sont des écrans LCD IPS TFT.
L'IPS est généralement choisi lorsque l'application nécessite des angles de vision plus larges et des performances colorimétriques plus stables depuis différentes positions de visualisation. Cela est utile pour les panneaux de contrôle, les écrans d'équipement, les interfaces médicales, les terminaux domestiques intelligents et les produits visualisés sous plusieurs angles. La technologie LCD IPS TFT est généralement utilisée pour améliorer l'angle de vision et la stabilité des couleurs par rapport aux structures TN traditionnelles.

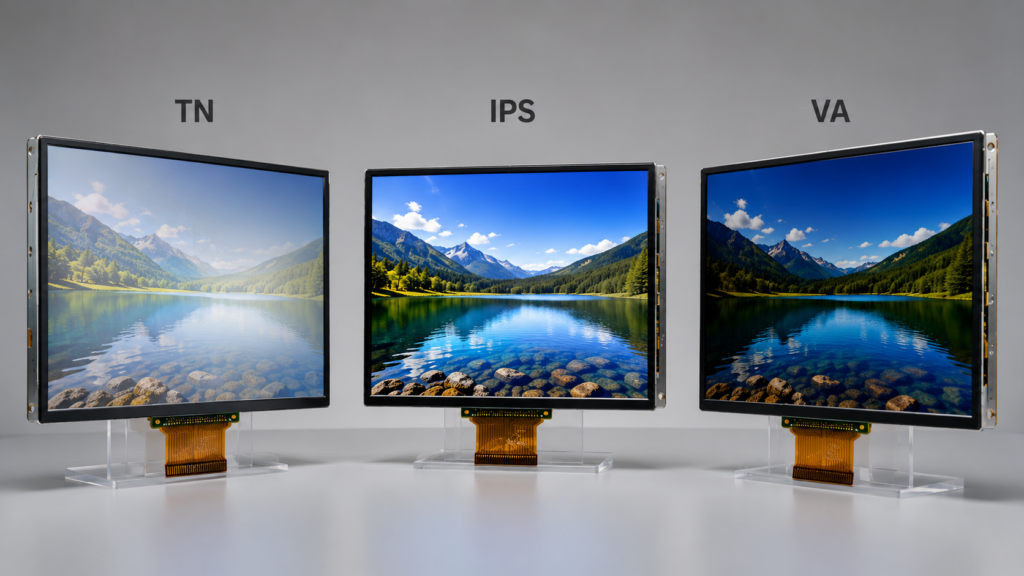

Lorsque les acheteurs comparent les options d'écrans LCD TFT, ils doivent souvent comparer les technologies de panneaux TN, IPS et VA plutôt que de comparer LCD et TFT.
| Type de panneau | Principal atout | Limitation principale | Utilisation typique |
|---|---|---|---|
| LCD TFT TN | Temps de réponse rapide et structure économique | Angle de vision plus étroit et dérive des couleurs par rapport à l'IPS | Produits sensibles au coût, interfaces simples, certaines applications nécessitant une réponse rapide |
| LCD TFT IPS | Grand angle de vision et performances colorimétriques stables | Peut coûter plus cher que les options TN de base | IHM, panneaux intelligents, interfaces médicales, écrans d'équipement |
| LCD TFT VA | Contraste plus élevé que de nombreux panneaux TN | Le temps de réponse et le comportement de visualisation dépendent de la conception | Écrans où le contraste est important |
Le meilleur type de panneau dépend de l'angle de vision, du contraste, des besoins colorimétriques, de l'objectif de coût, de l'environnement d'exploitation et des exigences d'interface.
Le LCD TFT est devenu la technologie LCD dominante pour de nombreuses applications d'affichage couleur modernes car il offre un équilibre pratique entre qualité d'image, coût, disponibilité, gamme de tailles et support d'interface.
La structure à matrice active permet de contrôler chaque pixel plus précisément que dans les LCD à matrice passive. Cela améliore la stabilité de l'image et rend le LCD TFT adapté aux interfaces utilisateur modernes.
Les panneaux LCD TFT sont largement disponibles dans de nombreuses résolutions, allant des petits écrans embarqués aux grands panneaux industriels et IHM. Une résolution plus élevée permet un texte plus net, des icônes plus détaillées et des dispositions d'interface utilisateur plus denses.
Par rapport aux LCD à matrice passive, les LCD TFT gèrent généralement mieux les images en mouvement et les changements dynamiques d'interface utilisateur.
La technologie LCD TFT prend en charge les écrans couleur adaptés aux interfaces graphiques, aux tableaux de bord, aux images et au contenu vidéo.
Les modules LCD TFT peuvent prendre en charge différentes interfaces selon la conception du panneau et du contrôleur, notamment RGB, LVDS, MIPI, SPI, MCU, HDMI, eDP et les solutions de cartes contrôleurs associées.
Le LCD TFT est largement utilisé, mais il n'est pas parfait pour tous les projets. Les acheteurs doivent examiner l'ensemble des exigences de l'application avant de sélectionner un écran.
Un écran LCD TFT nécessite un rétroéclairage. Le rétroéclairage affecte la luminosité, la consommation électrique, la chaleur, l'épaisseur, la durée de vie et la lisibilité.
Tous les écrans LCD TFT n'ont pas le même angle de vision. Les panneaux TN, IPS et VA se comportent différemment. Si le produit doit être visualisé sous des angles larges, un écran LCD TFT IPS peut être plus approprié.
Une luminosité plus élevée, une taille plus grande et une résolution plus élevée peuvent augmenter les besoins en énergie. Les produits alimentés par batterie nécessitent une planification minutieuse de l'écran et du rétroéclairage.
Un panneau LCD TFT doit correspondre au système hôte ou à la carte contrôleur. La résolution, le timing, la tension, l'interface, la définition des broches, les exigences de rétroéclairage, l'interface tactile et les paramètres du firmware doivent être confirmés.
Un écran LCD TFT est généralement adapté lorsque le produit nécessite un écran couleur, une interface utilisateur graphique, une interface tactile, un panneau de contrôle industriel, un écran embarqué, un tableau de bord ou une solution d'affichage basée sur une carte contrôleur.
Le LCD TFT est particulièrement pratique pour les projets B2B qui nécessitent :
Pour les affichages numériques très simples, les indicateurs ou les dispositifs à très faible consommation, un écran LCD passif ou à segments peut encore suffire. Pour la plupart des applications d’interface utilisateur couleur modernes, le TFT LCD est généralement la direction la plus pratique.
Avant de sélectionner un module TFT LCD, ne vous arrêtez pas au terme “ TFT ”. Le projet nécessite une revue complète des spécifications d’affichage.
Les informations importantes incluent :
Si l’affichage nécessite une carte de contrôle, le modèle du panneau LCD, la résolution, l’interface, la définition des broches, l’exigence de rétroéclairage, l’exigence tactile et le système d’exploitation doivent être examinés ensemble.
RJY Display prend en charge les produits TFT LCD, les cartes de contrôle et les discussions sur les solutions d’affichage personnalisées pour les projets B2B axés sur l’ingénierie. L’affichage peut être examiné en fonction de la taille, de la résolution, de la luminosité, de l’interface, du panneau tactile, du verre de protection, du rétroéclairage, de la carte de contrôle, du micrologiciel et des exigences mécaniques.
Pour les projets personnalisés, la voie pratique consiste généralement à partir d’un module d’affichage existant et à ajuster les pièces connexes autour de celui-ci, telles que le verre de protection, le rétroéclairage, l’écran tactile, le FPC, l’interface, la carte de contrôle, le micrologiciel ou la coordination du boîtier.
Si votre projet nécessite un module TFT LCD, un écran TFT IPS, un écran tactile, une carte de contrôle, un écran haute luminosité ou une solution d’affichage personnalisée, préparez la taille de l’écran, la résolution, l’interface, l’environnement d’application, l’exigence tactile et le volume cible avant la demande.
La différence entre un écran LCD et un écran TFT n’est pas une différence entre deux technologies complètement séparées. Le LCD est la catégorie générale d’affichage. Le TFT est une technologie de contrôle des pixels par transistor à couche mince utilisée dans les LCD à matrice active.
Un TFT LCD est donc un type de LCD. La véritable comparaison se fait généralement entre un LCD à matrice passive et un TFT LCD à matrice active, ou entre différents types de panneaux TFT LCD tels que TN, IPS et VA.
Pour les produits embarqués modernes, les IHM industrielles, les panneaux de contrôle intelligents, les affichages liés aux véhicules, les dispositifs de sécurité et les interfaces d’équipement, le TFT LCD est souvent le choix pratique car il prend en charge les graphiques en couleur, une résolution plus élevée, l’intégration tactile, la flexibilité de l’interface et l’adaptation de la carte de contrôle.
Le choix correct de l’affichage doit être basé sur les exigences complètes du projet : taille, résolution, luminosité, angle de vision, tactile, interface, carte de contrôle, micrologiciel, environnement d’exploitation, structure mécanique et plan de production.
Le LCD est une technologie d’affichage large qui utilise des cristaux liquides pour contrôler la lumière. Le TFT est un type de technologie à matrice active utilisé à l’intérieur de nombreux LCD pour contrôler les pixels plus précisément. Un écran TFT est donc un type de LCD.
Cette question n’est pas techniquement précise car le TFT est un type de LCD. Comparé aux anciens LCD à matrice passive, les TFT LCD offrent généralement un meilleur temps de réponse, une meilleure résolution, des performances colorimétriques et une qualité d’image.
Dans la terminologie normale des affichages, un écran TFT utilisé pour les modules LCD est un TFT LCD. Il utilise des transistors à couche mince pour contrôler les pixels dans un affichage à cristaux liquides.
Non. IPS décrit la méthode d’alignement des cristaux liquides, tandis que TFT décrit la méthode de contrôle des pixels à matrice active. La plupart des LCD IPS sont également des TFT LCD.
L’IPS TFT LCD offre généralement des angles de vision plus larges et des performances colorimétriques plus stables. Le TN TFT LCD peut être plus rentable et adapté à des applications plus simples. Le meilleur choix dépend des exigences du produit.
Oui. Les TFT LCD n’émettent pas de lumière par eux-mêmes. Ils ont normalement besoin d’un rétroéclairage LED ou d’une autre source lumineuse pour rendre l’image visible.
Les écrans TFT LCD sont couramment utilisés dans les IHM industrielles, les interfaces liées au médical, les panneaux de maison intelligente, les affichages liés aux véhicules, les équipements de sécurité, l’électronique grand public et les dispositifs embarqués.
Choisissez en fonction de la taille de l’écran, de la résolution, de la luminosité, de l’angle de vision, du type de panneau, de l’exigence tactile, de l’interface, du support de la carte de contrôle, de l’exigence de rétroéclairage, de l’environnement d’exploitation et de l’adaptation mécanique.
