Ambientes industriais exigem displays confiáveis e de alto desempenho para garantir operação contínua, segurança e produtividade. No entanto, mesmo os módulos LCD mais robustos podem sofrer problemas como danos pontuais na tela, cintilação ou mau funcionamento do touch ao longo do tempo.
Espera-se que displays industriais operem em ambientes mais exigentes do que aplicações comuns de escritório ou consumo. Eles podem enfrentar vibração, variações de temperatura, poeira, umidade, ruído elétrico, longas horas de operação, interfaces de usuário fixas, alimentação instável e entrada repetida por toque.
Quando um display falha, o sintoma visível geralmente é fácil de descrever: pontos na tela, cintilação, texto embaçado, retroiluminação fraca, ausência de resposta ao toque ou distorção de cores. A tarefa mais difícil é identificar se o defeito vem do painel LCD, retroiluminação, fonte de alimentação, placa controladora, cabo, firmware, sensor de toque, sistema operacional ou ambiente de instalação.
Este guia explica como identificar defeitos comuns em displays industriais, o que pode ser realisticamente reparado, quando a substituição é mais segura e como evitar falhas recorrentes em equipamentos B2B e projetos de displays embarcados.
Antes de substituir peças, inicie com um diagnóstico estruturado. Muitos problemas de display são diagnosticados incorretamente porque o sintoma visível aparece na tela, mesmo quando a causa raiz está fora do painel LCD.
Por exemplo, a cintilação pode vir de alimentação instável, cabo solto, conflito de driver de vídeo, interferência eletromagnética ou circuito de retroiluminação com falha. Uma tela embaçada pode ser causada por uma configuração de resolução não nativa, em vez de dano ao painel. Um touchscreen sem resposta pode ser causado por calibração, falha de driver, contaminação superficial, aterramento inadequado ou dano físico.
Utilize a seguinte sequência antes de decidir que o próprio painel de exibição falhou:
Um bom processo de manutenção reduz substituições desnecessárias de painéis e ajuda a equipe de engenharia a identificar se o problema é elétrico, mecânico, óptico, relacionado a software ou ambiental.
| Sintoma Visível | Área Provável | Primeira Verificação Típica | Direção do Reparo |
|---|---|---|---|
| Pontos pretos ou coloridos | Circuito de pixel ou painel | Teste de cores em tela cheia | Tentativa de recuperação de pixel travado ou substituição do painel |
| Cintilação da tela | Alimentação, sinal, driver, retroiluminação ou EMI | Cabos, fonte de alimentação, taxa de atualização, driver | Estabilizar entrada, substituir cabo, atualizar driver, inspecionar circuito de retroiluminação |
| Texto embaçado ou imagem pixelada | Resolução, escala, sinal ou alinhamento do painel | Configurações de resolução nativa e escala | Corrigir configuração de saída ou inspecionar controlador e cabo |
| Imagem muito escura ou tela preta com imagem fraca | Retroiluminação ou driver de retroiluminação | Teste com lanterna e alimentação da retroiluminação | Substituir retroiluminação, placa de driver ou módulo completo |
| Toque sem resposta | Sensor de toque, controlador, driver, cabo, aterramento | Condição da superfície, calibração, cabo de toque, driver | Limpar, recalibrar, atualizar driver, substituir painel de toque ou controlador |
| Distorção de cores | Retroiluminação, painel, cabo, configurações, ambiente | Configurações de cor, cabo de sinal, temperatura, uniformidade | Calibrar, substituir cabo, inspecionar retroiluminação ou envelhecimento do painel |
| Linhas, faixas ou perda parcial de imagem | FPC, CI do driver, temporização, ligação do painel, controlador | Assentamento do conector e fonte de sinal | Reassentar cabo, substituir placa controladora ou substituir painel |
Pixels mortos e travados estão entre os defeitos mais fáceis de notar. Eles aparecem como pequenos pontos que não mudam normalmente quando a imagem se altera.
Um pixel morto geralmente aparece preto porque o pixel não acende ou responde corretamente. Um pixel travado geralmente permanece vermelho, verde, azul, branco ou outra cor fixa porque um ou mais subpixels estão travados em um estado ativo.
Exiba cores sólidas em tela cheia, como preto, branco, vermelho, verde, azul e cinza. Um pixel que permanece preto em telas de teste brilhantes pode estar morto. Um pixel que permanece brilhante ou colorido quando deveria mudar pode estar travado.
Certifique-se de que o ponto não seja sujeira, poeira, danos superficiais, danos por pressão ou um problema na fonte de imagem. Limpe a tela cuidadosamente e teste novamente com um sinal de entrada conhecido como bom.
Um pixel verdadeiramente morto geralmente é um defeito de hardware e normalmente não pode ser reparado em campo. Um pixel travado pode, às vezes, se recuperar através de ciclagem de cores em tela cheia ou software de atualização de pixels, mas isso não é garantido.
Não pressione com força a superfície do display para “consertar” um pixel. A pressão pode danificar a célula LCD, o polarizador, o painel tátil ou o vidro de cobertura. Para equipamentos industriais, a decisão mais segura é documentar o defeito, compará-lo com os critérios de aceitação aplicáveis e substituir o painel se o defeito afetar a usabilidade ou os requisitos de qualidade.

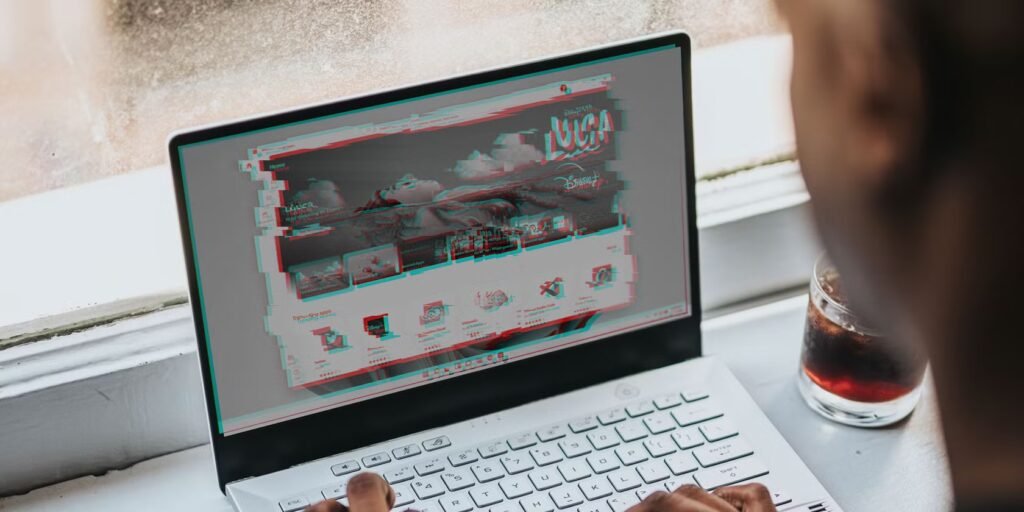

Cintilação é uma mudança repetida no brilho, estabilidade da imagem ou visibilidade da tela. Em ambientes industriais, pode dificultar a leitura dos dados da IHM e pode indicar problemas de alimentação, sinal, retroiluminação, driver ou interferência.
A cintilação não deve ser tratada como um único defeito. A primeira pergunta é se a tela inteira cintila, apenas parte da tela cintila, a retroiluminação cintila ou o sinal de imagem cintila.
Se a cintilação desaparecer após trocar o cabo, a fonte de alimentação, a taxa de atualização ou o driver, o painel LCD provavelmente não é a causa raiz. Se a cintilação persistir após o teste com uma fonte de alimentação estável e um sinal conhecido como bom, inspecione o circuito da retroiluminação, a placa controladora e a interface do painel.
Para locais industriais com alto ruído, a blindagem do cabo, o aterramento, o roteamento do cabo e a filtragem de energia podem ser mais importantes do que substituir o módulo de display.
Um display embaçado nem sempre é um defeito do painel. Em muitos casos, o display está sendo acionado na resolução ou configuração de escala errada.
Os painéis LCD têm uma resolução nativa. Quando o sistema host produz uma resolução diferente, a imagem pode ser redimensionada. O redimensionamento pode tornar o texto suave, os ícones pouco nítidos e as linhas finas irregulares.
Se o embaçamento for causado por incompatibilidade de resolução, a correção é de configuração, não de reparo de hardware. Se a imagem permanecer embaçada na resolução nativa com um sinal conhecido como bom, inspecione a placa controladora, o caminho do sinal e a condição do painel.
Para o projeto de um novo produto, corresponda a resolução do display à interface do usuário. Não escolha uma resolução apenas porque parece alta no papel. O processador, a interface, o orçamento de energia e o layout do aplicativo também devem suportá-la.
Um display escuro, tela preta ou tela que escurece com o tempo pode indicar problemas na retroiluminação ou no driver da retroiluminação. Como os painéis LCD não emitem luz por si próprios, a retroiluminação é essencial para a visibilidade.
Uma primeira verificação simples é o teste da lanterna. Se a tela parecer preta, mas uma imagem fraca for visível quando uma lanterna for mantida próxima ao painel, o sinal de imagem LCD ainda pode estar presente enquanto a retroiluminação não está funcionando corretamente.
Este teste não é um diagnóstico elétrico completo, mas ajuda a separar “sem imagem” de “imagem presente, mas sem retroiluminação”.”
Para sistemas CCFL legados, a substituição ou atualização para uma solução com backlight LED pode ser prática, se o design do produto permitir. Para LCDs com backlight LED, o reparo pode envolver a substituição da unidade de backlight, placa do driver LED, placa de alimentação ou módulo de exibição completo, dependendo da construção.
Em muitos displays industriais compactos, substituir o módulo LCD completo é mais confiável do que tentar reparar a estrutura do backlight em campo. A decisão correta depende do tamanho do display, disponibilidade, custo da mão de obra de reparo, requisitos de vedação e risco de parada operacional.
Em sistemas HMI industriais, uma falha no touch pode impedir que operadores controlem o equipamento. A causa raiz pode ser o painel touch, controlador touch, cabo, driver, aterramento, sistema operacional, condição da superfície ou interferência ambiental.
Se o problema for relacionado a software ou calibração, o reparo pode ser simples. Se o sensor touch, vidro de cobertura ou estrutura de adesão estiver danificado, a substituição geralmente é necessária. Para sistemas touch capacitivos, ajustes de aterramento e firmware podem ser necessários antes de concluir que o próprio painel touch falhou.
Para produtos industriais, a seleção do touch deve ser baseada nas condições reais de uso. Luvas, gotas de água, poeira, óleo, risco de impacto e produtos químicos de limpeza devem ser revisados antes da finalização do display.

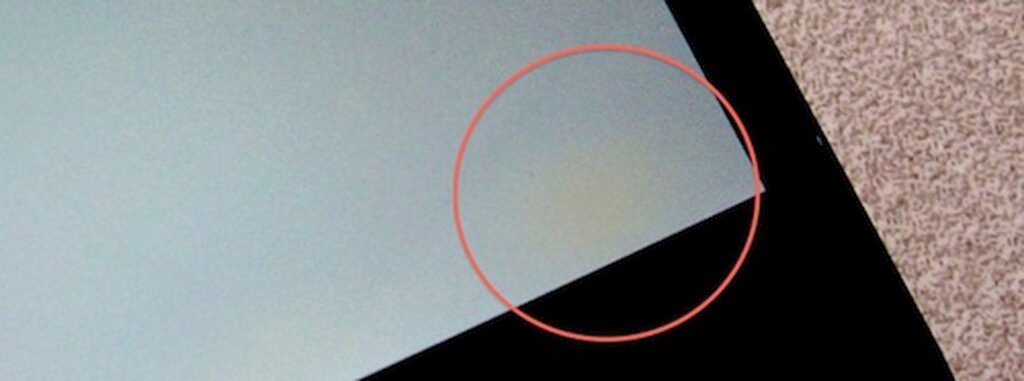

A distorção de cor pode aparecer como um forte tom azul, amarelo, vermelho ou verde. Também pode aparecer como cores desbotadas, luminosidade irregular, contraste pobre ou diferenças de cor na tela.
Em displays industriais, a precisão de cor pode ser importante para revisão de imagens, monitoramento de processos, estados de alerta, interpretação de painéis e consistência da interface do usuário. No entanto, nem todo display industrial precisa do mesmo nível de precisão de cor.
Se o problema for causado por configurações, perfil de cor ou problemas de cabo, o reparo pode ser direto. Se a alteração de cor for causada por envelhecimento do backlight, dano ao painel, degradação do polarizador ou estresse térmico, a substituição do módulo pode ser necessária.
Para aplicações onde a consistência de cor é importante, defina o desempenho de cor necessário durante a seleção do produto. Não presuma que todo display industrial é projetado para uso crítico em relação à cor.
Linhas verticais, linhas horizontais, áreas de imagem ausentes ou faixas podem indicar um problema no caminho do sinal, circuito do driver do painel, conexão FPC, configuração de temporização ou célula LCD.
Se o problema for causado por um cabo solto, reconectar ou substituir o cabo pode resolvê-lo. Se a questão estiver relacionada à laminação do painel, falha do driver IC ou dano ao vidro LCD, o reparo em campo geralmente não é viável e a substituição do painel é normalmente necessária.
Nem todo defeito em display industrial deve ser reparado em nível de componente. A escolha correta depende do custo de parada, risco de segurança, disponibilidade de peças, requisitos de vedação, custo de mão de obra e se o mesmo problema provavelmente ocorrerá novamente.
| Situação | Melhor Direção | Motivo |
|---|---|---|
| Cabo externo solto ou resolução incorreta | Reparar ou reconfigurar | Problema de baixo custo fora do painel |
| Desvio na calibração do touch sem dano físico | Recalibrar ou atualizar driver | Problema de software ou configuração pode ser recuperável |
| Falha no driver do backlight em placa acessível | Substituir placa do driver, se disponível | Reparo pode ser viável se a construção do módulo suportar |
| Trinca no vidro do painel ou dano por pressão | Substituir painel ou módulo | Danos na célula LCD geralmente não são reparáveis em campo |
| Aglomerado de pixels mortos verdadeiros afetando a operação | Substituir painel se estiver fora dos critérios de aceitação | Falha de pixel por hardware geralmente não é reparável |
| Cintilação repetida no mesmo ambiente do equipamento | Redesenhar alimentação, aterramento, blindagem ou montagem | Falha repetida sugere causa raiz em nível de sistema |
| Touch falha repetidamente em uso úmido ou com luvas | Revisar tecnologia de touch e ajustes | O design original do touch pode não corresponder ao ambiente |
A manutenção preventiva é frequentemente mais valiosa que o reparo emergencial. Displays industriais devem ser inspecionados como parte da manutenção do equipamento, especialmente em instalações com vibração, poeira, umidade, calor, variação de energia ou ruído elétrico.
Uma lista prática de manutenção inclui:
Muitas falhas em displays industriais são influenciadas por decisões de design tomadas antes da implantação. Um display que funciona em uma bancada de teste pode falhar em campo se o invólucro, sistema de alimentação, roteamento de cabos, estrutura de touch, brilho do backlight ou método de montagem não corresponderem ao ambiente real.
Para um design mais confiável, revise os seguintes itens no início:
Para aplicações industriais de longo prazo, um display deve ser selecionado como parte do sistema completo, não como uma tela isolada. O painel LCD, painel de toque, placa controladora, firmware, invólucro, fonte de alimentação e ambiente do usuário devem funcionar em conjunto.
A RJY Display oferece suporte a módulos TFT LCD, placas controladoras, soluções de display touch e discussões de personalização para projetos orientados por engenharia. Para problemas com displays industriais, o caminho prático é identificar se o problema é causado pelo painel, backlight, placa controladora, sistema de alimentação, interface, estrutura de touch, firmware ou ambiente.
Para novos projetos, a RJY Display pode ajudar a revisar tamanho do display, resolução, interface, brilho, requisitos de touch, requisitos de vidro de cobertura, requisitos de placa controladora, requisitos de firmware, ambiente operacional e demanda de produção esperada.
Para projetos de substituição ou solução de problemas, forneça fotos ou vídeos do defeito, o número do modelo do LCD, informações da placa controladora, entrada de energia, fonte de sinal, ambiente operacional e condições de falha.
Envie seus requisitos de display industrial
Os defeitos em displays industriais devem ser diagnosticados de forma sistemática. Um problema visível na tela nem sempre significa que o próprio painel LCD falhou. Pixels mortos, cintilação, imagens borradas, telas escuras, falha no toque, distorção de cores e defeitos de linha podem ter origem em diferentes partes do sistema de exibição.
Alguns problemas podem ser reparados por meio de limpeza, calibração, substituição de cabos, atualização de drivers, estabilização de energia ou substituição da placa controladora. Outros problemas, como vidro LCD trincado, falha na laminação do painel, envelhecimento severo da retroiluminação ou aglomerados reais de pixels mortos, geralmente exigem a substituição do painel ou módulo.
A melhor solução de longo prazo é a prevenção. Selecione o display com base no ambiente operacional real, confirme a compatibilidade da interface e da placa controladora, proteja a tela mecanicamente, gerencie o calor e a qualidade da energia e planeje a manutenção preventiva antes que as falhas parem o equipamento.
Os defeitos comuns em displays industriais incluem pixels mortos, pixels travados, cintilação, imagens borradas, retroiluminação escura, falha na tela de toque, distorção de cores, linhas verticais ou horizontais e perda parcial de imagem.
Pixels mortos reais geralmente são falhas de hardware e normalmente não são reparáveis em campo. Pixels travados podem, às vezes, se recuperar por meio de ciclos de cores ou ferramentas de atualização de pixels, mas a recuperação não é garantida.
A cintilação em displays industriais pode ser causada por energia instável, cabos soltos, blindagem deficiente, problemas de aterramento, incompatibilidade de taxa de atualização, problemas no driver gráfico, falha no driver da retroiluminação, comportamento de dimerização PWM ou interferência eletromagnética.
Uma imagem embaçada é frequentemente causada pela execução do painel em uma resolução não nativa, dimensionamento incorreto, entrada de sinal instável, dimensionamento da placa controladora ou baixa qualidade da imagem de origem. Problemas de hardware são possíveis, mas devem ser verificados após a exclusão de problemas de configuração.
Se a tela estiver muito escura, mas uma imagem fraca for visível ao aproximar uma lanterna do painel, o sinal LCD ainda pode estar presente e a retroiluminação ou seu driver pode estar falhando.
A falha no toque pode ser causada por contaminação na superfície, danos físicos, cabos de toque soltos, drivers ausentes, erros de calibração, problemas de aterramento, EMI, umidade ou um sensor ou controlador de toque danificado.
Sim, muitas telas de toque resistivas e alguns sistemas de toque industriais podem ser recalibrados por meio de ferramentas do sistema ou utilitários de driver. Se o sensor de toque estiver fisicamente danificado, a recalibração não resolverá o problema.
A substituição geralmente é mais segura quando o vidro LCD está trincado, a laminação do painel falhou, a retroiluminação está severamente envelhecida, o vidro de toque está danificado ou o defeito retorna repetidamente devido a uma falha no nível do painel.
