Guia do Conector do Cabo Flat do LCD: Como Compatibilizar FPC, Passo, Número de Pinos e Direção de Contato

Selecionar um módulo LCD não termina com tamanho, resolução e interface de display. A cauda flexível e seu conector no lado da placa também devem se ajustar ao produto. Dois displays podem ambos usar MIPI DSI, LVDS, RGB ou SPI e ainda assim ter passos de conector, contagens de pinos, direções de contato, espessuras de cabo e atribuições de pinos diferentes. Até mesmo dois conectores que parecem idênticos podem ser eletricamente incompatíveis.

É por isso que um conector de cabo flat para LCD nunca deve ser aprovado a partir de uma fotografia ou de uma listagem curta de produto. Os engenheiros devem comparar o desenho do LCD, a especificação do FPC, a folha de dados do conector e o pinout da placa controladora. O ajuste mecânico é apenas uma parte da decisão. Os trilhos de alimentação, os aterramentos, o circuito de backlight, os sinais de toque e os caminhos de dados de alta velocidade também devem corresponder.

Este guia explica como realizar essa comparação. Ele é destinado a engenheiros de hardware, desenvolvedores de produtos, equipes de compras e OEMs que precisam conectar um módulo TFT LCD a uma placa controladora existente ou personalizada.

O que é um conector de cabo flat para LCD?

Um conector de cabo flat para LCD é o componente montado na placa que recebe um cabo flexível do módulo de display. Em um produto embarcado compacto, essa conexão frequentemente transporta várias funções ao mesmo tempo:

• Alimentação e aterramento da lógica do LCD
• Dados de pixel ou sinais diferenciais de alta velocidade
• Clock, sincronização ou sinais de comando
• Sinais de reset, enable e identificação
• Alimentação ou controle do backlight
• Alimentação, dados, interrupção e reset da tela de toque

O conector não é a mesma peça que o cabo flexível. Também não é o mesmo que a interface do LCD. Uma interface de display define como as informações se movem entre o host e o painel. O conector fornece um caminho físico e elétrico para esses sinais. Os fabricantes podem rotear a mesma interface por muitos projetos de conector diferentes.

FPC, FFC e o conector de placa são peças diferentes

FPC significa circuito impresso flexível. Um FPC é feito com condutores de cobre padronizados sobre um filme isolante flexível. Suas trilhas podem mudar de direção, conectar componentes, dividir-se em ramificações e usar várias camadas. Um fabricante de display pode projetar um FPC personalizado em torno do painel, do IC driver, da tela de toque e do invólucro do produto.

FFC significa cabo flat flexível. Normalmente contém condutores retos e paralelos laminados entre filmes isolantes. O FFC padrão é útil quando um projeto precisa de uma conexão simples ponto a ponto. As duas extremidades podem expor seus contatos no mesmo lado ou em lados opostos.

Um Conector FPC/FFC é soldado a uma placa de circuito impresso. Seus contatos pressionam contra as almofadas de cobre expostas no cabo. Os fabricantes de conectores oferecem muitas opções de passo, altura, orientação, contato e travamento. Por exemplo, portfólios de conectores da Molex, Hirose, TE Connectivity e Amphenol incluem diferentes configurações de contato superior, contato inferior, contato duplo, ZIF, não ZIF, vertical e em ângulo reto.¹²³

As listagens de produtos às vezes usam “cabo FPC”, “cabo FFC” e “cabo flat” como termos amplos. Não dependa apenas do nome. Use o desenho mecânico e o número de peça do conector para identificar as peças.

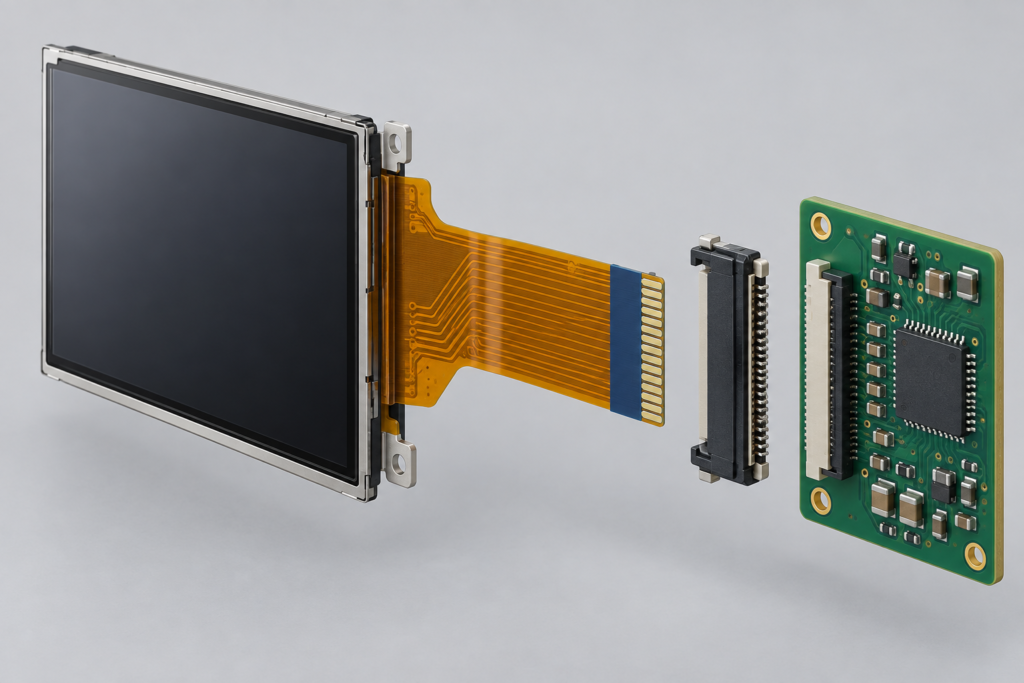

Por que os módulos LCD usam conexões flexíveis

Uma conexão rígida placa a placa limitaria onde os engenheiros poderiam posicionar o display e a placa controladora. Uma cauda flexível pode passar por um invólucro estreito, dobrar-se ao redor de uma estrutura de suporte e absorver pequenas tolerâncias de montagem. Ela também reduz a altura e o peso do conector.

Esses benefícios criam dependências de projeto. O comprimento da cauda afeta o posicionamento da placa. A direção de saída afeta se a cauda alcança o conector sem torção. A área de dobra deve permanecer livre de bordas afiadas do invólucro. A extremidade de contato reforçada deve corresponder à ranhura do conector. Uma boa correspondência elétrica ainda pode falhar se o invólucro forçar o cabo a uma dobra inadequada.

FPC vs. FFC: qual deles um LCD usa?

Muitos módulos TFT nus têm uma cauda FPC integrada. A cauda conecta a área do driver do painel à placa host. Ela também pode conter componentes passivos, pads de teste ou um conector para uma tela de toque separada. Seu contorno e roteamento de trilhas são específicos do módulo.

Algumas montagens de display usam um FFC separado entre uma placa adaptadora de LCD e a placa controladora principal. Esse arranjo pode simplificar a montagem ou permitir que a mesma plataforma de controle suporte vários layouts de invólucro.

FPC e FFC não são automaticamente intercambiáveis. Ambos podem se encaixar em um conector se seu passo, número de condutores, geometria de contato, espessura da extremidade de inserção e requisitos de material corresponderem à especificação do conector. No entanto, um FPC personalizado pode ter um reforço diferente, espessura de cobre, requisito de impedância ou recurso de retenção. Verifique as dimensões de cabo recomendadas pelo fabricante do conector em vez de presumir que todo cabo flexível da mesma largura se encaixará.

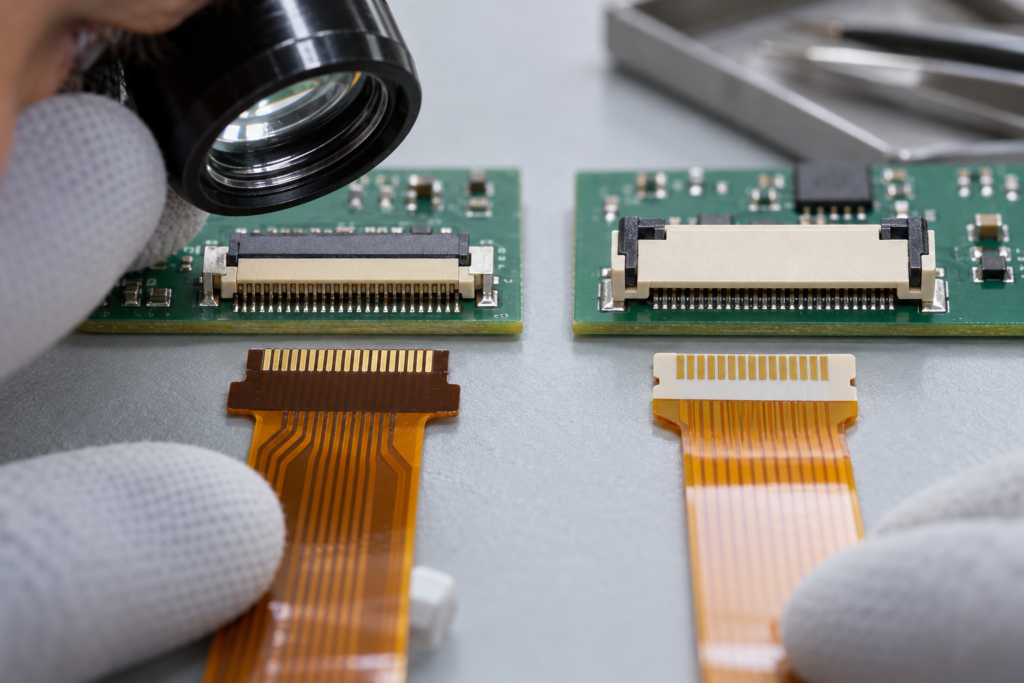

Oito especificações que determinam a compatibilidade do conector

Uma comparação confiável exige mais do que uma verificação visual. No mínimo, verifique os oito itens a seguir.

Famílias de conectores podem compartilhar um passo nominal, mas diferir em altura, direção de inserção, espessura de FPC suportada, contagem de posições e design do atuador. A Hirose, por exemplo, lista esses itens como parâmetros de seleção separados, em vez de tratar o passo como uma especificação completa.⁴ O número exato da peça do conector é, portanto, o ponto de partida mais seguro.

Como medir o passo do conector FPC

O passo é a distância do centro de um contato ao centro do próximo contato. Não é a largura total do cabo, a largura de um único pad de cobre nem a distância entre as bordas externas de dois pads.

Se um desenho não estiver disponível, você pode fazer uma estimativa preliminar medindo do centro do primeiro contato ao centro do último contato:

Passo = distância centro a centro do primeiro contato ao último contato ÷ (número de contatos − 1)

Por exemplo, se o centro do primeiro contato e o centro do vigésimo primeiro contato estiverem a 10 mm de distância, o passo estimado é 10 ÷ 20, ou 0,5 mm. Este método reduz o erro de medição que ocorre quando um paquímetro é usado através de uma lacuna muito pequena.

Use isto apenas para identificar famílias prováveis de conectores. O valor aprovado deve vir do desenho do LCD ou do datasheet do conector. Os fabricantes de conectores oferecem muitos valores de espaçamento entre centros. A TE Connectivity lista soluções FPC padrão com vários espaçamentos entre centros, enquanto a Amphenol lista uma faixa muito mais ampla em seu portfólio.³⁵ Um valor comum não é um valor universal.

Contato superior vs. contato inferior

Contato superior e contato inferior descrevem onde os contatos do conector encontram o cabo quando o conector está em sua orientação pretendida na PCB. Os termos, por si só, não descrevem para qual lado o cobre visível em um cabo solto deve estar voltado. Você deve inspecionar ambas as peças em sua orientação instalada.

Considere um conector em ângulo reto montado no lado superior de uma placa. Um conector de contato superior pode encontrar pads expostos que ficam voltados para longe da PCB. Um conector de contato inferior pode encontrar pads que ficam voltados para a PCB. Um conector vertical usa uma geometria de inserção diferente. Projetos de contato duplo podem contatar qualquer um dos lados, mas ainda têm dimensões de cabo definidas e numeração de pinos.

Não inferir a direção do contato pela cor do atuador ou da carcaça. Verifique o desenho do conector. A Molex, por exemplo, vende famílias de conectores de 0,5 mm de outra forma semelhantes com arranjos de contato superior, inferior e duplo.¹ A Hirose também identifica a orientação do contato e a direção de inserção como propriedades separadas.⁴

Cabos flexíveis do mesmo lado e de lados opostos

Um FFC simples pode expor ambas as extremidades no mesmo lado ou em lados opostos. Um cabo do mesmo lado funciona quando os dois conectores esperam que os contatos fiquem voltados na mesma direção relativa. Um cabo de lados opostos introduz uma meia torção na orientação elétrica sem torcer fisicamente o cabo.

Para um FPC de LCD integrado, o roteamento é fixado pelo design do display. Se o conector da placa tiver a direção de contato errada, girar o display ou dobrar a aba pode parecer resolver o problema mecânico. Também pode inverter a ordem dos pinos ou exceder a condição de curvatura permitida. Confirme o Pino 1 em ambas as extremidades antes de alterar a orientação do cabo.

A contagem de pinos não prova a compatibilidade dos pinos

Um display de 40 pinos não é uma classe padrão de produto elétrico. Um módulo de 40 pinos pode usar dados RGB paralelos. Outro pode usar LVDS mais alimentação e controle de backlight. Um terceiro pode combinar MIPI DSI, touch e vários trilhos de alimentação. O conector pode ter o mesmo passo e o mesmo número de posições, enquanto cada sinal importante está em um pino diferente.

Crie uma tabela de comparação pino a pino antes de conectar um novo painel. Inclua pelo menos estas colunas:

• Número do pino no LCD
• Nome e descrição do sinal do LCD
• Tensão necessária ou padrão de sinal
• Número do pino na placa controladora
• Nome do sinal na placa
• Correspondência, incompatibilidade ou ação necessária

Compare cada pino de terra e de alimentação, não apenas as vias de dados. Um pino de terra e de alimentação trocados pode danificar o painel assim que a energia for aplicada. Verifique também os pinos não utilizados e reservados. Um pino reservado em um painel pode transportar alimentação ou um sinal de controle em outro.

Leia a vista do desenho antes de ler o Pino 1

Desenhos mecânicos podem mostrar o conector pela face de acoplamento, lado de solda, lado do componente, lado do cabo ou traseira. Um desenho pode, portanto, parecer espelhado quando comparado à peça física. Encontre o rótulo da vista e a marca do Pino 1 antes de registrar a ordem. Se qualquer um dos documentos estiver pouco claro, peça ao fornecedor um desenho marcado em vez de confiar em uma fotografia.

A interface de display não define o conector

Termos como MIPI, LVDS, RGB e SPI descrevem sistemas de sinal. Eles não definem um conector ou pinout universal de LCD.

MIPI DSI

Um módulo MIPI DSI pode usar uma, duas ou quatro vias de dados. Pode exigir vários trilhos de alimentação, sinais de reset e enable, e uma sequência de inicialização específica do módulo. Alguns módulos incluem sinais de touch no FPC principal; outros usam uma aba de touch separada. A contagem de vias DSI, o mapeamento de vias, o modo de operação e o suporte do driver devem corresponder, além do conector.

LVDS

Painéis LVDS podem diferir em contagem de canais, profundidade de bits, mapeamento, arranjo de clock, tensão de alimentação, circuito de backlight e pinos de controle. A mesma carcaça de conector não confirma o mapeamento VESA ou JEIDA, nem confirma que uma placa controladora pode gerar o timing nativo necessário.

Interfaces RGB paralelas e MCU

Ecrãs paralelos podem utilizar diferentes larguras de dados e esquemas de sincronização. Um conector deve fornecer condutores suficientes, mas a ordem dos pinos permanece específica do módulo. Módulos SPI ou do tipo MCU também podem diferir nas ligações de chip-select, dados/comando, reset, leitura e retroiluminação.

HDMI é normalmente uma entrada da placa

Um módulo TFT LCD nu normalmente não aceita HDMI diretamente. Uma placa controladora HDMI recebe o sinal de origem, processa-o e aciona o painel através da sua interface nativa. Por conseguinte, “ecrã HDMI” pode descrever um conjunto acabado e não a interface elétrica no FPC do LCD. Um controlador HDMI-para-MIPI é um sistema ativo e dependente do painel, não uma conversão passiva por cabo.

Verificações elétricas além do conector

Depois de o conector mecânico corresponder, reveja o sistema elétrico. Este passo determina se os componentes podem funcionar em conjunto com segurança.

Raios de alimentação e tensão de I/O

Identifique cada raio de alimentação do LCD, a sua tolerância e a sua sequência de alimentação. Faça o mesmo para a tensão de I/O. Uma placa que utiliza o conector nominal correto pode ainda expor o painel ao nível lógico errado. Não assuma que todos os módulos TFT pequenos utilizam uma tensão comum.

Circuito de retroiluminação

A alimentação lógica do LCD e a alimentação da retroiluminação LED são funções separadas. Confirme a disposição da cadeia de LEDs, a corrente necessária, o intervalo de tensão direta, os pinos do conector, a topologia do driver, a polaridade de enable e o método de dimming. Uma placa controladora concebida para uma carga de retroiluminação pode não acionar outra com segurança.

Atribuição de massa e caminhos de retorno

Os pinos de massa podem separar caminhos de retorno de alta velocidade, retornos de alimentação e corrente de retroiluminação. Preserve a atribuição pretendida. Não reduza o número de massas apenas porque parecem eletricamente comuns num teste de continuidade.

Pares diferenciais e encaminhamento de alta velocidade

As ligações MIPI, LVDS e eDP necessitam de encaminhamento controlado. Um adaptador ou extensão altera o comprimento das pistas, a impedância, a perda, o skew e os caminhos de retorno. Um adaptador pino-a-pino pode, por conseguinte, estar logicamente correto mas ter um desempenho fraco à taxa de dados exigida. Mantenha os pares diferenciais juntos, controle a geometria e valide o caminho completo em hardware.

Sinais de ecrã tátil

Alguns conjuntos encaminham a alimentação do tátil e os sinais I²C ou USB através da mesma cauda que o LCD. Outros utilizam um FPC de tátil separado. Confirme o modelo do controlador tátil, a tensão de alimentação, o endereço ou caminho USB, a interrupção, o reset e o suporte de firmware. O funcionamento do ecrã não prova que o tátil irá funcionar.

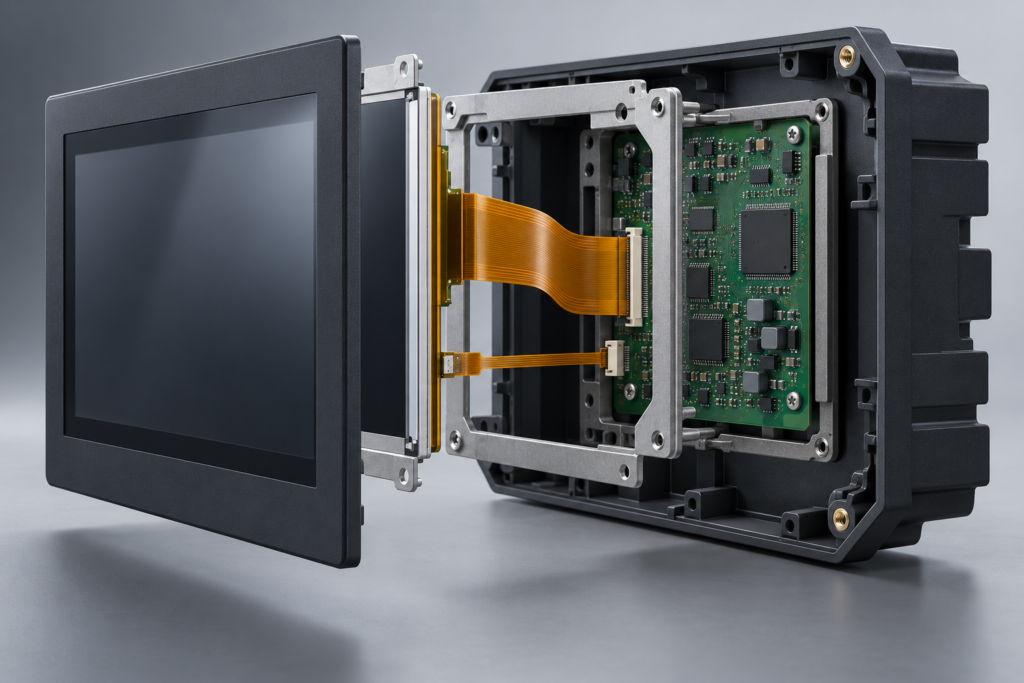

Direção de saída do FPC e integração com o invólucro

A cauda deve alcançar a placa controladora sem uma dobra acentuada, torção permanente ou colisão com a carcaça. Reveja a direção de saída do FPC quando o LCD está na sua orientação final, e não quando está plano sobre uma bancada.

Defina o encaminhamento com um desenho mecânico ou modelo 3D. Marque a localização do conector, a direção de inserção, o acesso ao bloqueio e a folga de manutenção. Mantenha a zona de flexão dinâmica afastada do reforço e das soldaduras. Evite pressionar o FPC contra uma aresta metálica afiada. Se a cauda se mover durante o uso normal, trate-a como uma aplicação de flexão dinâmica e solicite um cabo concebido para o movimento exigido. Não se deve assumir que uma cauda de LCD padrão suporta flexão repetida.

Planeie também a sequência de montagem. Um conector acessível antes da instalação da carcaça frontal pode tornar-se impossível de bloquear depois de o LCD estar colado. Os pequenos atuadores de abertura frontal e traseira necessitam de folga para ferramenta e dedo. Um cabo deve entrar em esquadria; utilizar o trinco para forçar um cabo desalinhado pode danificar ambas as peças.

Opções de conectores ZIF, LIF e não ZIF

A ZIF O conector utiliza um atuador para que o cabo possa entrar com uma força de inserção muito baixa. Fechar o atuador cria pressão de contacto e retenção. Este design ajuda a proteger extremidades de cabo de passo fino e suporta uma montagem controlada.

A LIF ou não-ZIF O conector depende mais do atrito durante a inserção. Pode reduzir a contagem de peças ou a altura em alguns designs, mas a força de inserção atua diretamente sobre o cabo. A terminologia dos produtos varia, por isso siga a ficha técnica do conector.

Abertura frontal, abertura traseira, slider e stuffer descrevem diferentes ações do atuador. Os tipos de bloqueio automático podem simplificar a montagem. Os tipos de contacto duplo acrescentam flexibilidade de encaminhamento. Nenhum é universalmente melhor. Selecione o mecanismo de acordo com o espaço na placa, a direção do cabo, o acesso do operador, a vibração, os ciclos de acoplamento previstos e os requisitos de manutenção. A TE observa que as suas versões ZIF utilizam um atuador e oferecem maior retenção e mais ciclos de acoplamento nas famílias de produtos relevantes.⁶

Erros comuns de correspondência de conectores LCD

1. Corresponder apenas à contagem de pinos. O conector e as funções dos pinos podem ainda diferir.
2. Estimar o passo a partir da largura total do cabo. As margens laterais e a largura das almofadas tornam isto pouco fiável.
3. Confundir a direção do contacto com a orientação do cabo. Inspecione o conector instalado e as almofadas expostas em conjunto.
4. Ignorar a vista do desenho. Uma interpretação espelhada pode inverter a ordem dos pinos.
5. Tratar o nome da interface como um pinout. MIPI, LVDS, RGB e SPI não definem um conector único.
6. Verificar a imagem mas não a retroiluminação. Um ecrã iluminado não prova que a lógica do LCD recebe dados válidos.
7. Adicionar uma extensão sem revisão de sinal. As ligações de alta velocidade podem falhar mesmo quando a continuidade está correta.
8. Comprar a partir de uma fotografia. As imagens raramente mostram a espessura do cabo, a geometria dos contactos ou o mapeamento exato dos pinos.

Como validar uma combinação de LCD e conector

1. Registar o modelo e revisão exatos do LCD

Utilize o código de modelo completo da etiqueta do módulo ou da lista de materiais aprovada. Um sufixo pode identificar um FPC, retroiluminação, CI driver ou configuração tátil diferentes.

2. Obter a ficha técnica e o desenho atuais do LCD

Reúna o contorno, as dimensões do FPC, a definição de pinos, os requisitos de alimentação, o timing da interface, os dados de retroiluminação e as informações de inicialização. Confirme a revisão do documento.

3. Identificar o conector do lado da placa

Utilize o fabricante completo do conector e o número de peça. Obtenha o seu desenho e o footprint recomendado para PCB. Se o conector já estiver montado, compare as suas marcações e registos da placa em vez de o identificar apenas pela aparência.

4. Comparar os requisitos de acoplamento mecânico

Verifique o passo, o número de posições, o lado do contacto, a direção do contacto, a espessura do cabo, o reforço, a profundidade de inserção e as características de retenção. Confirme que o cabo não assenta no fundo antes de as almofadas alcançarem os contactos.

5. Construir um mapa pino-a-pino

Mapeie cada pino do LCD para o pino pretendido da placa. Destaque alimentação, massa, pinos reservados, pares diferenciais, reset, enable, retroiluminação e tátil. Resolva todas as discrepâncias antes de aplicar alimentação.

6. Rever a interface e o caminho de firmware

Confirme a resolução nativa, o timing, o número de lanes, o mapeamento, o formato de pixel, o driver IC, os comandos de inicialização e o suporte do host. Um adaptador passivo de pinos não consegue corrigir timing de display incompatível ou firmware ausente.

7. Revise os limites de alimentação e backlight

Verifique a capacidade do regulador, o sequenciamento, a faixa do driver de LED, o controle de dimming e o comportamento de inrush. Use a especificação exata do painel em vez de um valor copiado de um display semelhante.

8. Inspecione a rota do enclosure

Verifique o comprimento da tail, a direção de saída, a condição de dobra, o acesso ao conector e a folga. Inclua a tail do touch e qualquer stack de bonding na revisão mecânica.

9. Teste com alimentação controlada

Use fontes com limite de corrente e um procedimento de startup documentado durante a validação inicial. Monitore os rails e verifique corrente anormal antes de habilitar o backlight. Em seguida, verifique partidas a frio repetidas, reinicializações a quente e ciclos de sleep-and-wake.

10. Congele a configuração aprovada

Registre a revisão do LCD, o conector, a PCB, o cabo ou adaptador, o firmware, a touchscreen e a versão do enclosure. Isso evita que uma substituição posterior contorne a revisão de compatibilidade.

Quando você precisa de uma placa adaptadora ou de um FPC personalizado?

Um adaptador se torna útil quando o LCD selecionado e o host são eletricamente compatíveis, mas seus conectores físicos ou ordem de pinos diferem. Três rotas comuns estão disponíveis.

Substitua o conector da placa

Isso pode proporcionar um design final compacto quando a PCB ainda está em desenvolvimento. O novo footprint, a direção de contato e o roteamento de sinal devem caber na placa. Substituir o conector não resolve diferenças de interface, tensão ou firmware.

Adicione uma placa adaptadora

Uma placa adaptadora pode remapear pinos, alterar a orientação do conector e adicionar circuitos de alimentação, proteção ou backlight. É útil para protótipos e reutilização de plataforma. Também adiciona tamanho, conectores e comprimento de roteamento de alta velocidade. Valide a integridade do sinal e a retenção mecânica.

Desenvolva uma FPC personalizada

Uma FPC personalizada pode alterar o comprimento da tail, a forma, a direção de saída e o roteamento de pinos na extremidade do conector. Também pode combinar conexões de LCD e touch em algumas arquiteturas. O design precisa de revisão elétrica, mecânica e de fabricação. Sinais de passo fino ou alta velocidade podem exigir impedância controlada, comprimentos casados e blindagem. Tooling, validação de amostras e volume do projeto também afetam a viabilidade.

O que a RJY Display pode revisar ou personalizar

A RJY Display pode avaliar a conexão do LCD como parte de um projeto completo de módulo e placa controladora. Dependendo da plataforma de display selecionada e dos requisitos do projeto, a revisão pode incluir:

• Comprimento, forma e direção de saída da FPC
• Coordenação da posição do conector e do mapeamento de pinos
• Integração de sinais de LCD e touchscreen
• Configuração de cover glass e touch panel
• Requisitos de retroiluminação e visibilidade
• Compatibilização de placa adaptadora ou placa controladora
• Coordenação de firmware para o caminho de display selecionado
• Coordenação de enclosure e montagem relacionadas ao display

Essas opções dependem do projeto. Um adaptador de conector não torna todo painel compatível com todo host, e uma conexão personalizada não elimina a necessidade de verificar timing, tensão, backlight, firmware e condições mecânicas. A rota prática frequentemente começa com um módulo LCD existente e adapta a conexão e a montagem ao redor.

Informações a enviar para uma revisão de conexão de LCD

Forneça as seguintes informações ao solicitar uma revisão técnica:

• Modelo e revisão completos do LCD
• Datasheet do LCD, desenho da FPC e definição de pinos
• Modelo da placa controladora ou placa host
• Esquemático da placa ou pinout do conector de display, quando disponível
• Fabricante e part number do conector
• Interface de display, resolução e requisitos de timing
• Informações de rail de alimentação e backlight
• Interface da touchscreen e requisitos do controlador
• Desenho do enclosure, posição do conector e rota necessária do cabo
• Ambiente operacional, quantidade de amostras e demanda anual estimada

Se alguns documentos não estiverem disponíveis, envie fotografias claras das etiquetas, contatos do cabo e conector da placa junto com dimensões medidas. Fotografias podem apoiar a identificação, mas a aprovação final ainda deve usar desenhos e especificações controlados.

Escolha a conexão como parte do sistema de display

Um cabo ribbon de LCD é uma peça pequena com consequências em nível de sistema. O pitch e a contagem de pinos determinam se as peças se alinham, mas a direção de contato, a espessura do cabo e o tipo de trava determinam se a conexão é mecanicamente confiável. A definição de pinos, o design de alimentação, o circuito de backlight, o roteamento de sinal e o firmware determinam se o display pode operar.

Aprove esses itens como uma única configuração. Não trate o conector como um acessório que pode ser selecionado depois que o display e a placa controladora estiverem fixados.

Se você está combinando um TFT LCD com um host existente ou desenvolvendo uma solução de display personalizado montagem, revise o Guia de interface de display LCD, aprenda como combinar um TFT LCD com uma placa Android, ou leia o guia de compatibilidade de placa controladora. Você também pode explorar Soluções de display personalizadas RJY ou envie as informações do seu LCD e da placa para uma revisão de engenharia.

Perguntas mais frequentes

Dois LCDs com a mesma contagem de pinos podem usar o mesmo conector?

Eles podem encaixar no mesmo conector, mas isso não prova compatibilidade elétrica. Compare pitch, direção de contato, espessura do cabo e a função e tensão de cada pino. Verifique também a interface de display, o timing, o backlight e o firmware.

O que significa passo de 0,5 mm em um conector FPC?

Significa que o centro de um contato está a 0,5 mm do centro do próximo contato. Isso não define a contagem de pinos, a altura do conector, a direção do contato, a espessura do cabo ou a atribuição de pinos.

Como posso identificar um conector de contato superior ou de contato inferior?

Use o número de peça do conector e o desenho mecânico. O desenho mostra onde os contatos encontram o cabo na orientação da PCB instalada. Não identifique a direção do contato apenas pela cor da carcaça ou por uma fotografia do produto.

FPC e FFC são intercambiáveis?

Não automaticamente. Um conector pode aceitar ambos quando suas dimensões de acoplamento atendem à sua especificação. O passo, a contagem de contatos, o arranjo de pads expostos, a espessura, o reforço e os recursos de retenção devem corresponder.

Um cabo flat de LCD pode ser estendido?

Uma extensão pode ser possível, mas altera o roteamento mecânico e o desempenho elétrico. Interfaces de alta velocidade exigem atenção especial à impedância, perda, skew e caminhos de retorno. Valide o link completo do display na taxa de dados exigida.

Um FPC personalizado pode alterar a ordem dos pinos?

Um FPC personalizado ou adaptador pode remapear algumas conexões quando os sistemas elétricos são compatíveis. O novo roteamento deve preservar os requisitos de alimentação, terra, par diferencial e integridade de sinal. Ele não pode converter uma interface não suportada ou substituir firmware ausente do host por si só.

Todo LCD MIPI usa o mesmo conector?

Não. O MIPI DSI não define um conector universal único para LCD. Os módulos podem diferir em contagem de lanes, trilhos de alimentação, sinais de reset, backlight, integração de touch, ordem de pinos e construção do conector.

A RJY pode combinar um LCD com uma placa controladora existente?

A RJY pode analisar a combinação após receber as informações exatas do LCD e da placa. A compatibilidade depende do modelo do painel, resolução, interface, definição de pinos, timing, alimentação, backlight, touch, firmware, sistema operacional e ambiente de aplicação.
