Bei der Beschaffung und Konstruktion industrieller Mensch-Maschine-Schnittstellen (HMIs) vermischen technische Spezifikationen häufig Hinterleuchtungsmethoden mit Panel-Architekturen. Für Ingenieurfachkräfte ist die Unterscheidung zwischen LED, TFT und IPS entscheidend, um Systemzuverlässigkeit, Betriebssicherheit und visuelle Genauigkeit zu gewährleisten.
1. Die Lichtquelle: Die Entwicklung der LED-Hinterleuchtung
Bei zeitgenössischen Industrie-LCDs bezieht sich der Begriff “LED-Display” auf die Hinterleuchtungseinheit (BLU) und nicht auf die Pixelstruktur selbst. Moderne Flüssigkristallanzeigen (LCDs) nutzen Leuchtdioden als primäre Lichtquelle und ersetzen damit die veraltete Kaltkathoden-Leuchtstofflampe (CCFL)-Technologie.
- Betriebliche Vorteile: LED-Hinterleuchtung bietet eine höhere mittlere Betriebsdauer zwischen Ausfällen (MTBF), geringeren Stromverbrauch und sofortiges Starten in kalter Umgebung (bis zu -30°C).
- Implementierung: Randbeleuchtete Konfigurationen sind Standard für flache Panels, während Full-Array-LED- Hinterleuchtung für hochhellige, sonnenlichtlesbare Displays verwendet wird, wie sie in Außeninfrastruktur und maritimen Anwendungen benötigt werden.
2. Die Ansteuerarchitektur: TFT-Aktivmatrix

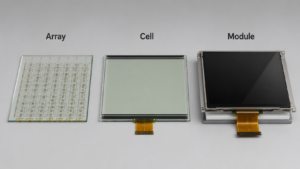

Dünnschichttransistor (TFT)- Technologie ist die grundlegende Aktivmatrix-Architektur für nahezu alle hochleistungsfähigen Industriedisplays.
Eine TFT-Schicht besteht aus einer Matrix von Transistoren, wobei jeder einzelne Pixel durch einen dedizierten Schalter gesteuert wird. Diese Konfiguration ist wesentlich für:
- Signalmodulation: Präzise Steuerung der Flüssigkristallausrichtung.
- Bildwiederholraten: Reduzierung der Latenz in Echtzeit-Bewegungssteuerungsvisualisierungen.
- Übersprechreduzierung: Beibehaltung der Bildschärfe in hochauflösenden HMI-Umgebungen.
Technische Dokumentation verwendet “TFT” häufig als Basisbeschreibung für TN-, VA- und IPS-Panels. Daher ist die Wahl zwischen “TFT und IPS” eine Fehlbezeichnung; IPS ist eine spezifische Hochleistungsausführung eines TFT-gesteuerten Panels.
3. Panel-Technologien: IPS vs. TN
Die Klassifizierung von In-Plane-Switching (IPS) und Verdrehte Nematik (TN) bezieht sich auf die elektro-optische Ausrichtung der Flüssigkristalle innerhalb der TFT-Matrix.
IPS (In-Plane-Switching)
IPS-Technologie richtet Flüssigkristalle horizontal aus, sodass sie sich innerhalb der Substratebene drehen können.

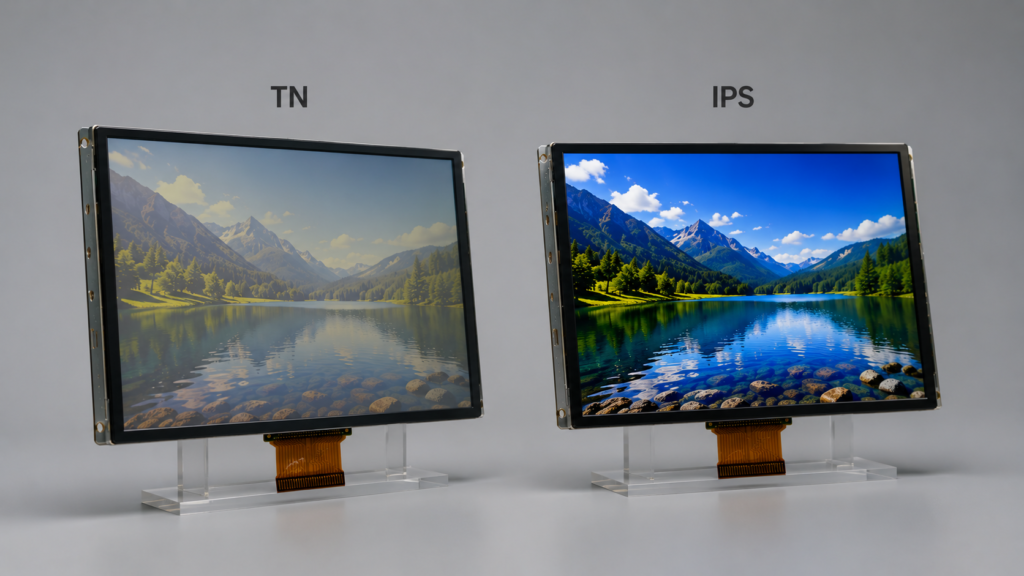

- Betrachtungswinkel: Bietet ein konsistentes 178°-Sichtfeld, verhindert Farbumkehr und Kontrastverschiebung – entscheidend für die Sicherheit, wenn Bediener nicht direkt vor der Konsole positioniert sind.
- Farbintegrität: Gewährleistet chromatische Stabilität, die für Vision-System-Einspeisungen und Thermografie lebenswichtig ist.
- Strukturelle Stabilität: IPS-Panels zeigen keinen “Schleppeffekt” bei physischem Druck, was sie zur bevorzugten Wahl für industrielle kapazitive Touchscreens macht.
TN (Verdrehte Nematik)
TN-Panels nutzen eine helikale Kristallstruktur, die sich unter Spannung entdrillt.
- Einschränkungen: Stark eingeschränkte Betrachtungswinkel; vertikale Farbverschiebung tritt bereits bei leichten Neigungen auf.
- Vorteile: Geringere Herstellungskosten und geringfügig schnellere Reaktionszeiten für Hochgeschwindigkeits-Aktualisierungen.
4. Auswahlmatrix für industrielle Anwendungen
Die folgende Tabelle skizziert die technischen Unterschiede zwischen Standard-TFT (TN)- und IPS-Konfigurationen innerhalb der industriellen Lieferkette (Daten 2026):
| Attribut | Standard-TFT (TN) | IPS (High-End-TFT) | Industrielle Auswirkung |
| Betrachtungswinkel | 90°–120° (Eingeschränkt) | 178° (Ultrabreit) | Verhindert Datenfehlinterpretation aus schrägen Winkeln. |
| Farbtreue | Niedrig / Variabel | Hoch & Präzise | Wesentlich für bildgeführte Robotik und Überwachung. |
| Druckreaktion | Visuelle Verzerrung bei Berührung | Stabil / Keine Verzerrung | Ideal für robuste Touch-Eingabe-Schnittstellen. |
| Temperaturbereich | Standard (-20°C bis +70°C) | Erweitert (-30°C bis +85°C) | Geeignet für den Einsatz in extremen Umgebungen. |
| Lumenwirksamkeit | Hoch | Mäßig (Erfordert stärkere BLU) | Beeinflusst das Strombudget in entfernten/batteriebetriebenen Knoten. |

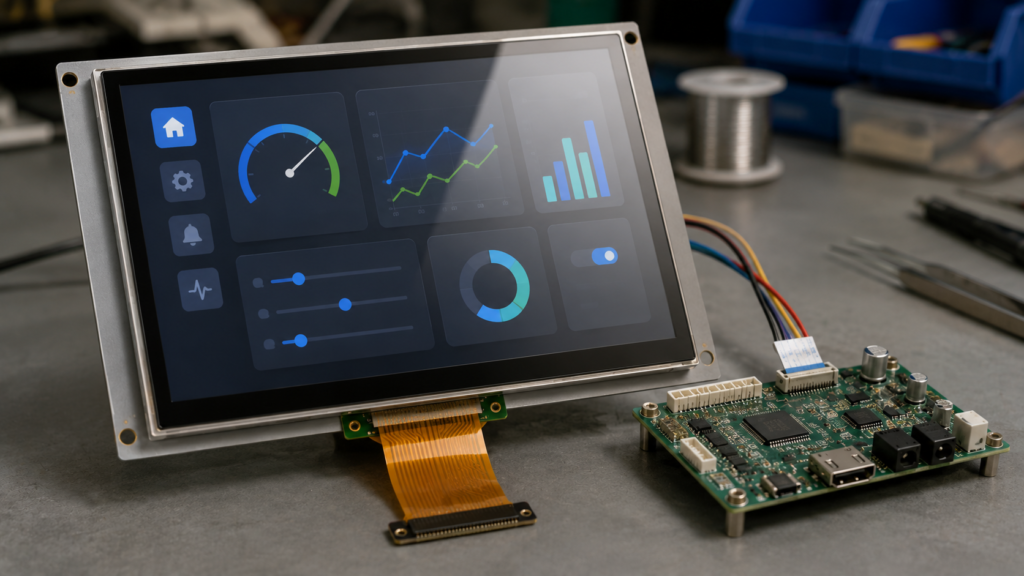

5. Auflösung semantischer Diskrepanzen in Datenblättern: “TFT IPS”

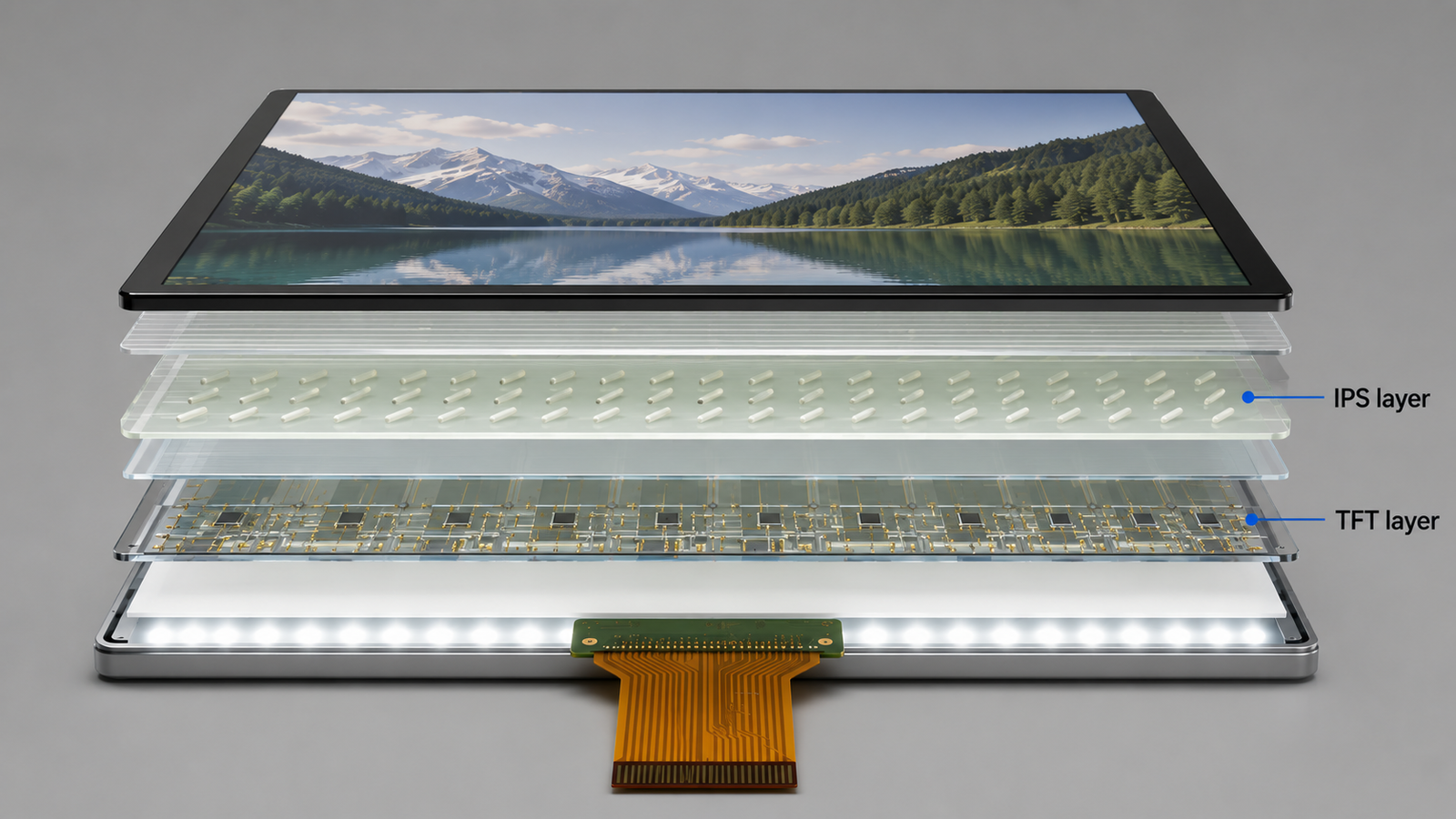

Es ist in der Industrie üblich, dass Anbieter Komponenten explizit als “TFT IPS” kennzeichnen.” Dies dient der technischen Klarstellung, dass das Display eine IPS-Flüssigkristallschicht verwendet, die mit einer TFT-Aktivmatrix-Hintergrundbeleuchtung integriert ist. Für Beschaffungsexperten stellt dieser Begriff eine Garantie für hohe Bildwiederholraten (TFT) in Kombination mit hoher Farb- und Blickwinkelgenauigkeit (IPS) dar.
6. Fazit und strategische Empfehlungen
Für industrielle Systemintegratoren bedeutet der Umstieg auf LED-hintergrundbeleuchtete IPS-TFT- Displays einen Schritt hin zu maximaler Zuverlässigkeit und Bedienersicherheit.
- Hochwertige Integration: Spezifizieren Sie IPS für alle Mehrbenutzer-Überwachungsstationen, medizinische HMIs und jede Schnittstelle, die Touch-Eingabe erfordert.
- Kostenoptimierung: Behalten Sie Standard-TN/VA-TFT-Panels nur für dedizierte, einseitige Textanzeigen oder einfache Statusindikatoren bei, bei denen Farbgenauigkeit und Blickwinkel keine betrieblichen Anforderungen darstellen.
FAQ:
Q1: Sind IPS-Displays anderen TFT-Varianten generell überlegen?
A: IPS ist optimal für Farbgenauigkeit und Blickwinkel, kann jedoch je nach Anwendungsanforderungen in der Reaktionsgeschwindigkeit hinter TN zurückbleiben.
Q2: Warum wird “TFT IPS” explizit in Produktbeschreibungen angegeben?
A: Um zu verdeutlichen, dass es sich um eine TFT-basierte IPS-Anzeige handelt – oft zum besseren Verständnis der Verbraucher.
Q3: Eignet sich IPS für leistungsstarkes Gaming?
A: Ja. Moderne IPS-Panels bieten wettbewerbsfähige Bildwiederholraten und verbesserte Reaktionszeiten.
Q4: Kann IPS unabhängig von der TFT-Architektur existieren?
A: Nein. IPS benötigt die Aktivmatrix-Infrastruktur, die von TFT bereitgestellt wird.
Q5: Wie verhält sich die Preisgestaltung von IPS im Vergleich zu Standard-TFT?
A: IPS verursacht aufgrund seiner verbesserten Leistungsmerkmale typischerweise höhere Herstellungs- und Einzelhandelskosten.
