Les équipements de fabrication de semi-conducteurs peuvent combiner la manipulation de plaquettes, les modules de processus, les capteurs, les systèmes de mouvement, le contrôle des équipements, la communication d'usine, les logiciels d'ingénierie et une interface opérateur locale. L'écran LCD TFT est une partie importante de cette interface, mais il n'est ni le contrôleur de processus, ni l'hôte d'usine, ni le système de sécurité, ni la preuve de performance de l'équipement.
Pour un fabricant d'équipements d'origine (OEM), la sélection de l'affichage doit commencer par les tâches effectuées sur l'outil. Les opérateurs peuvent avoir besoin de vérifier l'état de l'équipement et le contexte des recettes, de répondre à des alarmes ou de compléter une séquence de récupération approuvée. Les ingénieurs de processus peuvent nécessiter des vues de diagnostic ou de paramètres supplémentaires. Le personnel de maintenance peut avoir besoin d'une navigation de service et d'un état matériel. Ces flux de travail déterminent la zone d'affichage utile, la résolution, le comportement tactile, l'architecture hôte, l'intégration mécanique et le plan de validation.
Ce guide explique comment sélectionner et intégrer un écran LCD TFT pour les équipements de fabrication de semi-conducteurs sans confondre le module LCD avec l'IHM complète, l'ordinateur de l'équipement, l'interface d'automatisation d'usine ou le poste de travail d'ingénierie externe.

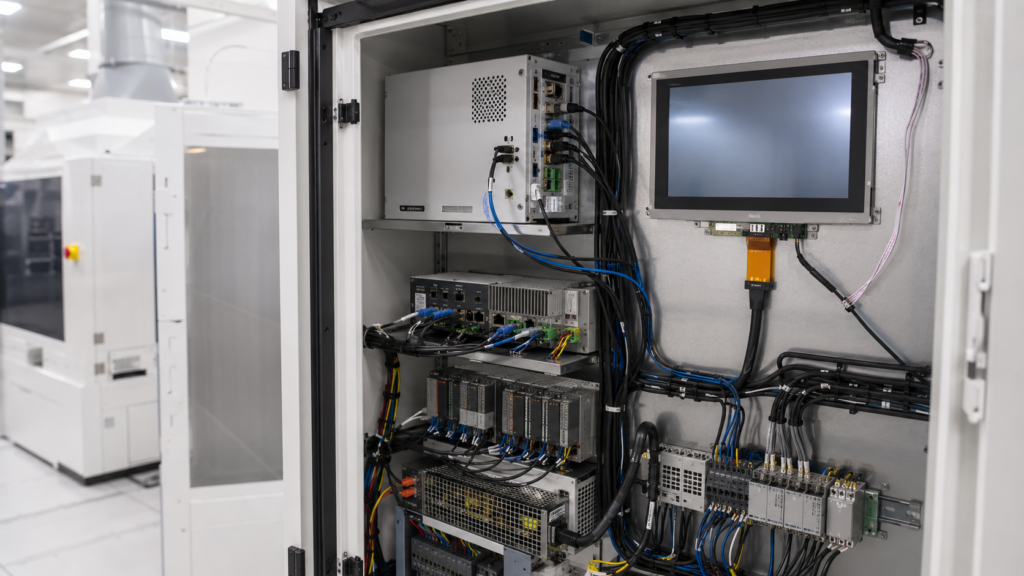

Un outil de production de semi-conducteurs peut contenir plusieurs domaines informatiques et de contrôle. Un ordinateur d'équipement peut coordonner les logiciels d'application et l'interface utilisateur locale. Des contrôleurs dédiés peuvent piloter le mouvement, la manipulation des plaquettes, les sous-systèmes de processus, les interverrouillages ou d'autres fonctions de la machine. Une couche de communication d'usine peut échanger des informations avec des systèmes externes à l'outil. L'écran LCD TFT intégré présente des informations sélectionnées générées par l'hôte IHM.
Ces domaines peuvent communiquer, mais ils ne sont pas interchangeables. Un module LCD n'exécute pas une recette de processus, ne contrôle pas le mouvement des plaquettes, ne vérifie pas un interverrouillage, ne mesure pas un résultat de processus et n'établit pas la sécurité de la machine. Un capteur tactile signale une saisie utilisateur ; il ne détermine pas si une commande opérateur est autorisée. L'architecture complète de l'équipement doit interpréter cette saisie, appliquer les permissions et la logique d'état, et contrôler le sous-système approprié.
La liste actuelle de la boutique SEMI identifie E95 comme une spécification pour les interfaces humaines des équipements de fabrication de semi-conducteurs, tout en marquant la révision listée comme inactive.1 Cela confirme que les interfaces humaines des équipements de semi-conducteurs constituent un domaine d'ingénierie défini, mais cela n'établit pas d'exigences de conformité actuelles pour un projet particulier. Les équipes d'équipement doivent confirmer directement les spécifications clients applicables et les normes en vigueur. La présence d'un écran LCD TFT ne doit jamais être présentée comme une preuve que l'équipement ou l'affichage est conforme à E95.
Créer un schéma système avant de sélectionner des échantillons. Identifier l'ordinateur de l'équipement, la sortie d'affichage native, le contrôleur tactile, la connexion de communication d'usine, les domaines de contrôle machine, les commandes physiques, le poste de travail d'ingénierie externe, les rails d'alimentation et les dépendances de démarrage. Ce schéma évite qu'un fournisseur d'écran LCD, un fournisseur de carte contrôleur ou une équipe logicielle se voie attribuer des responsabilités qui appartiennent à d'autres.

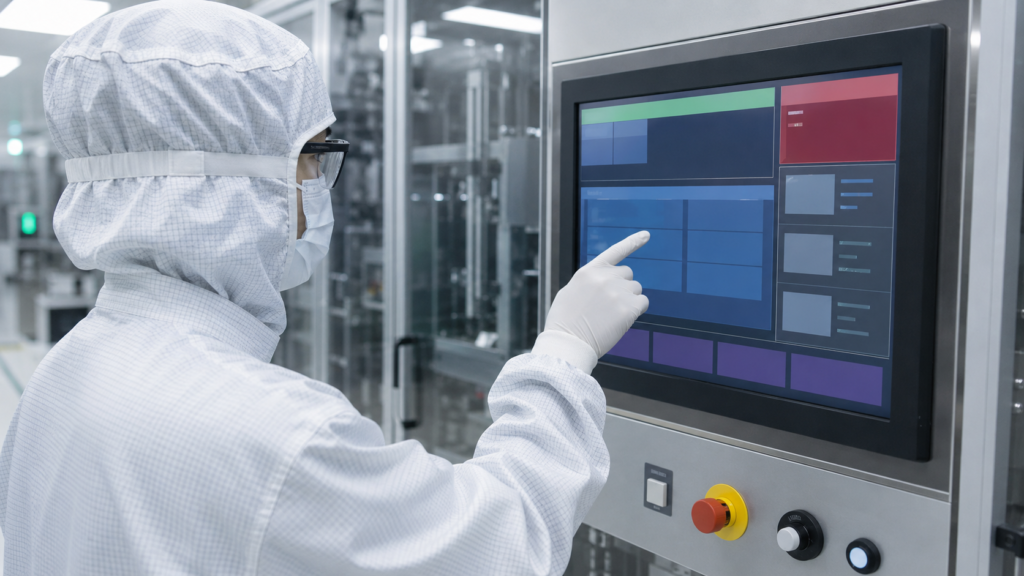

Une IHM d'équipement de semi-conducteurs sert fréquemment plusieurs utilisateurs ayant des autorités et des besoins d'information différents. Un opérateur de production peut nécessiter une vue concise de l'état de l'outil, du travail ou du contexte de recette en cours, de la position des matériaux, des alarmes et des actions de récupération approuvées. Les utilisateurs d'ingénierie et de maintenance peuvent avoir besoin de diagnostics plus approfondis, de navigation de calibration, de journaux ou d'informations sur les sous-systèmes.
La structure de l'écran doit rendre le contexte actuel de l'équipement difficile à mal interpréter. Les prototypes représentatifs doivent inclure la profondeur de navigation réelle, les traductions attendues, les longueurs d'alarmes, les états de permission, les commandes désactivées, les dialogues modaux et le contenu de maintenance. Une mise en page qui fonctionne avec de courts libellés provisoires peut échouer une fois la terminologie réelle et la localisation introduites.
Les informations de recette méritent un traitement délibéré car un nom, un identifiant, une révision ou un état affiché peut affecter les décisions de l'opérateur. L'IHM doit présenter clairement les informations fournies et validées par le logiciel de l'équipement, mais l'écran LCD ne valide pas la recette et n'autorise pas son utilisation. Ces fonctions appartiennent au logiciel complet et à l'architecture de contrôle de l'équipement.
Le comportement de l'affichage pendant les transitions est tout aussi important. L'interface doit communiquer si l'outil est en cours d'initialisation, indisponible, en pause, en attente de matériaux, en maintenance ou en cours de récupération après un défaut défini. Un écran lumineux et réactif peut néanmoins être trompeur s'il affiche un état obsolète, un contexte de recette périmé ou des commandes qui semblent disponibles avant que l'équipement ne soit prêt.
La taille correcte du panneau n'est pas déterminée uniquement par la catégorie d'équipement. Commencer par la distance de visualisation, la hauteur de montage, la position de l'opérateur, la densité d'information requise, le modèle de navigation, l'utilisation avec gants et la quantité d'informations d'état simultanées. Une interface compacte pour les opérations de production courantes peut différer considérablement d'un poste d'ingénierie utilisé pour des diagnostics détaillés.
Construire des écrans représentatifs avant de fixer la zone active. Inclure les libellés les plus longs attendus, les messages d'alarme, les zones de statut, les diagrammes de processus si nécessaire, la navigation de maintenance, les dialogues de confirmation et les cibles tactiles. Examiner les écrans à la taille physique prévue et à la distance de visualisation réelle, et non uniquement sur un moniteur de bureau.
La résolution doit prendre en charge une typographie lisible et les détails graphiques requis sans imposer une charge graphique inutile à l'hôte. Un nombre de pixels plus élevé peut augmenter les exigences de tampon d'image, de bande passante mémoire, de rendu et de démarrage. Cela n'améliore pas automatiquement les performances de l'opérateur. L'affichage et l'hôte doivent être sélectionnés ensemble en utilisant l'interface graphique prévue, le comportement de mise à jour, la pile logicielle et les exigences de cycle de vie.
Si l'équipement comprend également des caméras d'inspection ou des fonctions de revue d'images, ne pas supposer que l'IHM doit reproduire la résolution native de la caméra. Le panneau opérateur intégré peut afficher une image mise à l'échelle, une région sélectionnée, un aperçu de diagnostic ou aucune image continue. Une revue d'ingénierie détaillée peut être attribuée à un poste de travail séparé lorsque cette architecture correspond mieux au flux de travail.
Les modules LCD TFT bruts peuvent utiliser RGB, LVDS, MIPI DSI, eDP ou une autre interface native définie. La compatibilité exige plus que la correspondance des noms d'interface. L'hôte et le panneau doivent s'accorder sur les niveaux électriques, la configuration des voies ou du bus, le format des pixels, la résolution, le timing, le brochage des connecteurs, le contrôle du rétroéclairage, l'initialisation, l'orientation et la séquence d'alimentation.
La documentation du processeur illustre pourquoi cela doit être vérifié au niveau du système complet. La documentation du pilote LCDIF de NXP expose les paramètres de configuration associés à une interface LCD plutôt que d'impliquer une compatibilité universelle des panneaux.2 L'équipe de l'équipement doit encore confirmer le processeur ou la carte exacte, la fiche technique du panneau, le système d'exploitation, le pilote, la configuration de l'arborescence de périphériques ou du firmware, et l'assemblage de câbles de production.
Si l'ordinateur de l'équipement fournit une sortie HDMI tandis que le panneau brut sélectionné nécessite MIPI DSI, RGB, LVDS ou eDP, un câble passif ne peut pas effectuer la conversion. Un contrôleur actif compatible ou un pont est requis. Ce composant fait partie du chemin graphique et doit être examiné pour les formats d'entrée et de sortie pris en charge, le timing du panneau, le comportement de mise sous tension, le firmware, le contrôle du rétroéclairage, les conditions thermiques, la CEM, la disponibilité et le cycle de vie.
Une carte contrôleur peut simplifier une architecture particulière, mais elle ne transforme pas chaque panneau en un affichage universel. La source, le contrôleur, le firmware, le câble, l'écran LCD et la configuration logicielle doivent être évalués comme une seule chaîne de signaux.
L'interface vidéo LCD envoie les données de pixels au panneau. Un système tactile capacitif projeté ou résistif utilise un capteur séparé, un contrôleur, une connexion électrique, une configuration firmware et un chemin d'entrée. Le tactile n'est donc pas une caractéristique de l'interface vidéo, même lorsque le capteur tactile et l'écran LCD sont fournis comme un seul assemblage.
La sélection du tactile doit refléter la méthode d'exploitation et l'empilement de couverture complet. Les facteurs pertinents peuvent inclure le matériau et l'épaisseur des gants, la taille des cibles, l'épaisseur de la lentille de couverture, la mise à la terre, la construction du boîtier, les procédures de nettoyage, la contamination, le bruit électrique environnant et la possibilité que du liquide atteigne l'interface. Ces conditions doivent être définies et testées ; l'expression “ tactile capacitif ” ne prouve pas une performance fiable dans un outil spécifique.
Évaluer les appuis délibérés, les cibles en bordure, les actions de glissement, les appuis longs lorsqu'ils sont utilisés, les contacts rejetés, le comportement pendant le démarrage, la récupération après une panne de communication et l'interaction avec le boîtier prévu. Les boutons physiques, les sélecteurs ou autres commandes machine doivent être spécifiés séparément lorsque le flux de travail de l'équipement ou l'analyse des risques l'exige.
Le logiciel tactile doit également appliquer les rôles utilisateur et les états d'équipement prévus. Le capteur rapporte des coordonnées ou des gestes. Il ne sait pas si une commande est appropriée, si un opérateur est autorisé ou si une condition de processus permet l'action demandée.

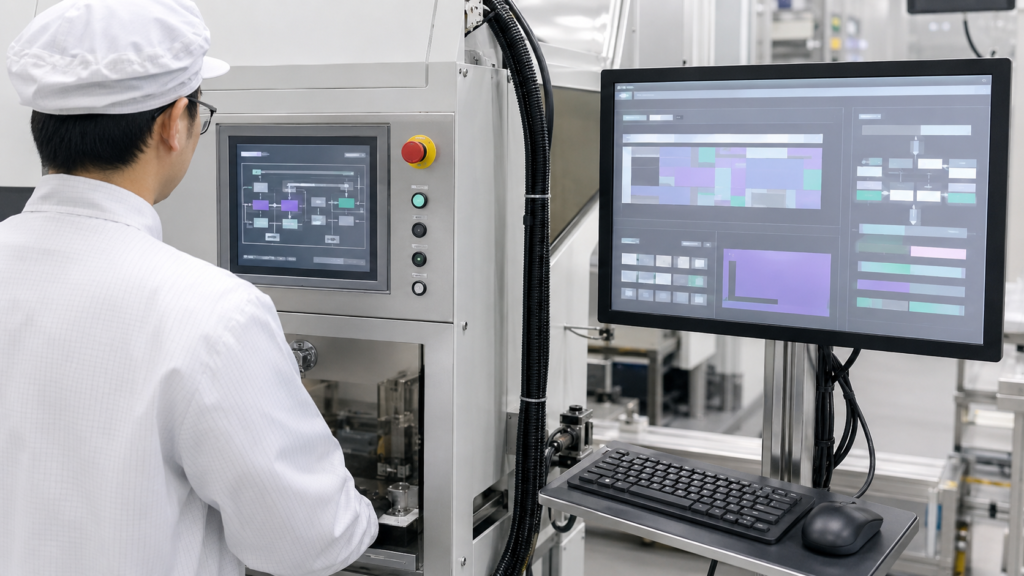

Une IHM opérateur intégrée et un poste de travail d'ingénierie externe peuvent tous deux afficher des informations provenant du même outil, mais ils prennent généralement en charge des tâches différentes. L'IHM locale est physiquement intégrée à l'équipement et peut être optimisée pour les opérations courantes, les alarmes, les changements de série et la maintenance contrôlée. Un poste de travail externe peut fournir un environnement de bureau plus grand pour l'analyse d'ingénierie, le service logiciel, les journaux ou la visualisation détaillée.
Ne pas supposer que les produits sont électriquement équivalents. Un moniteur externe accepte généralement une entrée d'affichage standardisée en tant que dispositif fini. Un module TFT intégré brut nécessite un chemin d'affichage natif compatible, une alimentation du panneau, un contrôle du rétroéclairage, un montage mécanique et souvent une interface tactile séparée. Remplacer une architecture par l'autre peut modifier l'hôte, le système de câbles, le boîtier, le comportement logiciel, la maintenance, la CEM et le plan de cycle de vie.
La spécification du projet doit indiquer quelles vues doivent rester disponibles localement, quelles fonctions peuvent être restreintes à un poste d'ingénierie et comment les utilisateurs identifient la source actuelle et l'âge des informations affichées. Un deuxième écran ne fournit pas en soi la synchronisation des données ou le basculement.
Un affichage qui fonctionne sur un banc ouvert n'est pas encore une IHM d'équipement prête pour la production. Examiner la zone active, l'ouverture du boîtier, le cadre ou la lentille de couverture, l'angle de vision, la méthode de montage, le concept de joint si applicable, l'accès aux connecteurs, le rayon de courbure du câble FPC, la retenue des câbles, le soulagement de traction, le dégagement de service, la chaleur du rétroéclairage et l'électronique environnante.
Les choix d'éclairage et d'empilement optique peuvent affecter la lisibilité. Évaluer l'angle de montage prévu et l'éclairage ambiant représentatif avec la véritable lentille de couverture, le capteur tactile, la méthode de liaison et le contenu d'affichage. Les réflexions, le voile, les empreintes digitales, les films de protection et l'apparence de l'écran sombre peuvent être plus apparents dans l'assemblage final que lors d'une inspection du panneau nu.
L'utilisation dans une zone de fabrication propre ne rend pas automatiquement un module d'affichage “ certifié salle blanche ”. Les matériaux, la construction de surface, les agents de nettoyage, les attentes de contrôle des particules, l'exposition chimique, les exigences de dégazage, la conception du boîtier et les spécifications clients doivent être évalués pour l'équipement fini. Ne pas déduire l'aptitude à la salle blanche d'une utilisation industrielle générale ou de l'apparence du panneau avant.
L'environnement électrique appartient également à l'outil complet. La conversion de puissance, la mise à la terre, le blindage, le routage des câbles, les connecteurs, les moteurs, les charges de commutation, les communications et l'assemblage d'affichage peuvent interagir. La CEM et l'aptitude environnementale doivent être établies pour le système destiné à la production plutôt que revendiquées à partir du seul module LCD.
Le chemin d'affichage doit être pris en compte lors de.
The HMI should not present an old screen as if it represented the current tool state. Review behavior when communication with a subsystem is delayed or lost, when the application restarts, when the display link fails, and when the touch controller becomes unavailable. The equipment architecture should determine safe system behavior; the display should communicate the resulting state without implying authority it does not have.
Recovery testing should include incomplete startup, repeated power cycling, interrupted communication, software restart, backlight control, and the restoration of the correct user and recipe context. Acceptance criteria should define what the operator sees and which controls remain available during each condition.

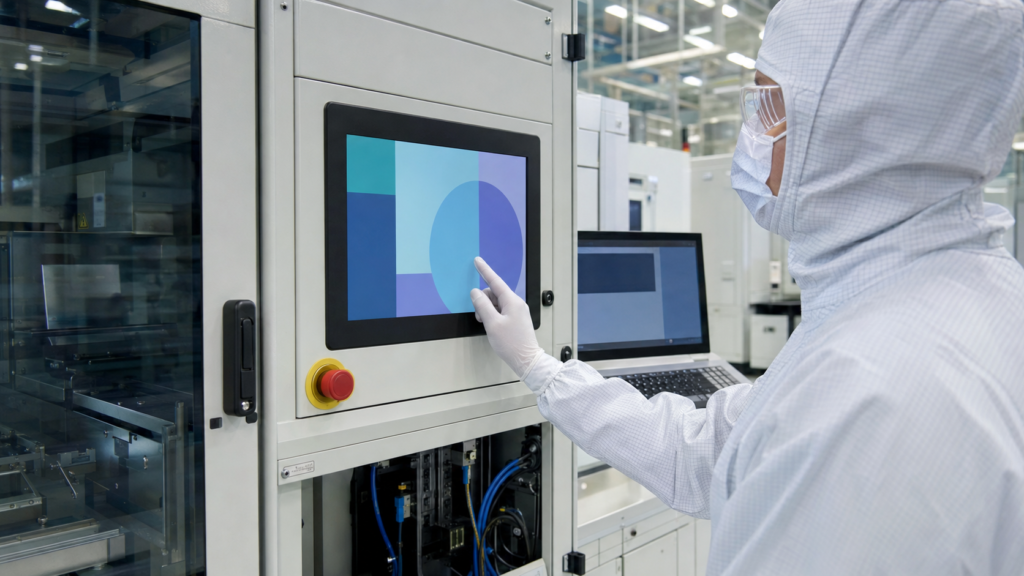

Validation should progress from initial electrical bring-up to the production-intent host, display, touch stack, cables, power design, enclosure, application software, and equipment environment. A development-board demonstration is useful, but it does not establish mechanical fit, field behavior, software readiness, or lifecycle compatibility.
Use representative GUI content and operator workflows. Test normal production states, transitions, alarms, permissions, recipe context, maintenance screens, startup, shutdown, communication loss, power interruption, and recovery. Assess readability from the expected user positions and touch operation with the intended gloves and cover construction.
Mechanical review should include assembly tolerance, cover alignment, active-area visibility, FPC routing, connector retention, cable service loops, strain relief, thermal conditions, and replacement access. If the design uses an active display controller or bridge, include its firmware, startup, graphics behavior, power, thermal load, and lifecycle in the same validation plan.
Rédiger des conditions d'acceptation mesurables avant la finalisation de la conception. Des termes tels que “ compatible salle blanche ”, “ contact avec gant ”, “ haute lisibilité ”, “ temps réel ” ou “ qualité industrielle ” ne sont pas suffisants sans un environnement convenu, une attente matérielle, un type de gant, un contenu, une position de visualisation, une condition de réponse, une méthode d'essai et une limite de système définis.
Une demande utile doit inclure l'architecture de l'équipement, la zone active cible, le dessin du boîtier, l'orientation, l'interface graphique représentative, la position de visualisation, le processeur hôte ou la carte, les sorties d'affichage natives disponibles, le système d'exploitation, les exigences tactiles et de couverture, le concept de contrôle physique, la séquence d'alimentation, les contraintes de câblage, les conditions de nettoyage, l'environnement de fabrication, l'étape du projet et la plage de demande prévue.
Identifier également si l'article demandé est un module LCD TFT nu ou intégré, un ensemble affichage-tactile, un LCD avec carte contrôleur active, une plateforme Android ou autre plateforme informatique, ou un sous-système HMI complet. Ce sont des livrables différents et nécessitent des preuves de compatibilité différentes.
RJY Display peut examiner les plateformes d'affichage existantes applicables et les personnalisations spécifiques au projet telles que le tactile, la construction de la couverture, le rétroéclairage, l'interface, la carte contrôleur, le FPC et la coordination mécanique. La faisabilité dépend du module sélectionné et des exigences confirmées. Cela n'implique pas qu'une nouvelle taille de cellule LCD arbitraire puisse être développée à partir de zéro, ni que RJY qualifie l'outil complet de fabrication de semi-conducteurs.
Contacter RJY Display pour un examen de l'affichage HMI d'équipement de semi-conducteurs et fournir les exigences relatives à l'hôte, à l'interface, au tactile, à l'optique, à la mécanique, à l'environnement et au flux de travail de l'opérateur nécessaires pour évaluer la couche d'affichage.
Non. Le LCD TFT présente des informations visuelles. Un HMI complet nécessite également un ordinateur hôte ou un contrôleur, un logiciel d'application, des dispositifs d'entrée, une alimentation, une intégration mécanique, des communications et un comportement défini dans l'architecture de l'équipement.
Non. L'aptitude à la salle blanche dépend de l'assemblage complet, des matériaux, des surfaces, des exigences de nettoyage, des attentes de contrôle des particules, du boîtier et des spécifications clients applicables. Elle ne doit pas être déduite d'une utilisation industrielle générale.
Non. Un câble passif ne peut pas convertir HDMI en interface de panneau MIPI, RGB, LVDS ou eDP brute. Un contrôleur actif ou un pont compatible est requis et doit prendre en charge à la fois la source vidéo et les exigences exactes du panneau.
Non. L'interface vidéo envoie les données de pixels à l'écran LCD. Le tactile utilise normalement un capteur, un contrôleur, une connexion, une configuration de firmware et un chemin d'entrée logiciel distincts.
Fournir le boîtier et la cible de zone active, l'interface graphique représentative, la plateforme hôte, les sorties d'affichage natives, le système d'exploitation, les exigences tactiles et de couverture, les conditions de visualisation et de nettoyage, les contraintes de câble et d'alimentation, l'étape du projet et la plage de demande prévue.
