Supporto di soluzioni per display e controller dedicato a progetti guidati dall'ingegneria.
I progetti relativi a display e schede controller richiedono solitamente più di un semplice numero di modello. RJY può esaminare i vostri requisiti tecnici prima della discussione su campioni o preventivi.
Verificare le dimensioni del display, la risoluzione, la luminosità, l'angolo di visione, i requisiti tattili e l'ambiente operativo.
Esaminare il tipo di interfaccia, la definizione dei pin, i requisiti della scheda controller, il driver IC e la compatibilità di sistema.
Discutere, se necessario, vetro di copertura, retroilluminazione, touchscreen, FPC, firmware e coordinamento meccanico.
Preparare i dettagli dell'applicazione, la quantità di campioni, la domanda annuale, la tempistica target, la scheda tecnica o il prodotto di riferimento.

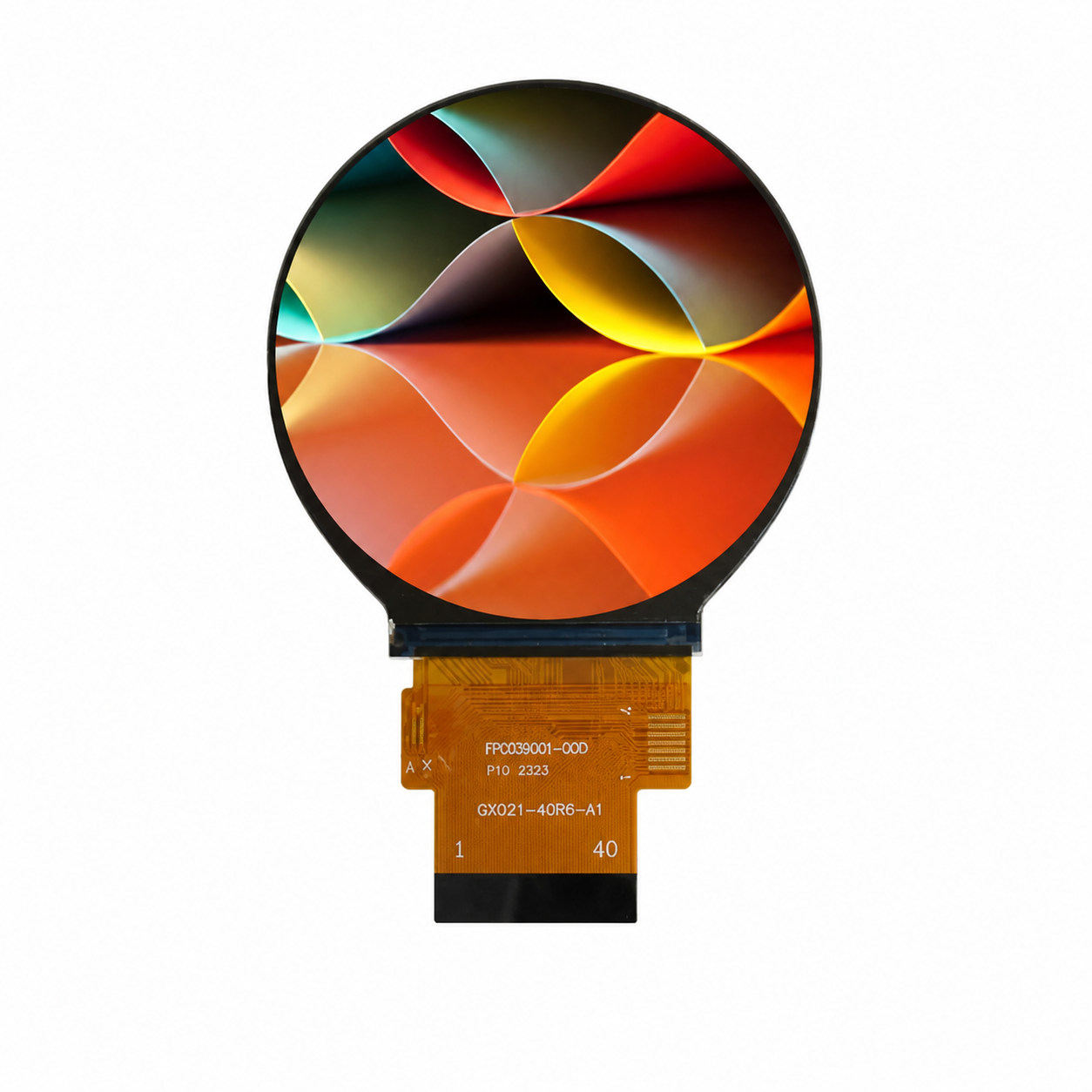

Questo Display TFT LCD rotondo da 2,1 pollici è progettato per applicazioni embedded compatte che richiedono un fattore di forma circolare, una qualità dell'immagine nitida e una flessibile integrazione di sistema. Con una risoluzione 480×480, luminosità di 300 cd/m², e un interfaccia SPI+RGB, offre una soluzione display pratica per dispositivi intelligenti, interfacce industriali, elettronica indossabile e prodotti embedded personalizzati.
Il Il design LCD rotondo offre un aspetto visivo distintivo rispetto ai display rettangolari tradizionali, rendendolo adatto ad applicazioni in cui l'estetica del prodotto e l'ottimizzazione dello spazio sono importanti. Il modulo supporta l'integrazione opzionale del pannello touch capacitivo (CTP) , consentendo interfacce utente interattive per terminali intelligenti e sistemi di controllo.
Alimentato dal driver IC 7701S, questo modulo display supporta un controllo affidabile delle immagini e l'integrazione con sistemi embedded. Il design meccanico compatto, con dimensioni di ingombro di 56,18 × 59,71 × 2,30 mm, consente un'installazione flessibile in dispositivi con spazio limitato.
| Articolo | Specifiche | Unità | Osservazione |
|---|---|---|---|
| Dimensione LCD | 2.1 | pollice | Display rotondo |
| Risoluzione | 480 × 480 | pixel | Risoluzione quadrata |
| Driver IC | 7701S | - | IC controller display |
| Area di visualizzazione | 53.28 × 53.28 | mm | Area attiva del display |
| Dimensione del modulo | 56.18 × 59.71 × 2.30 | mm | Design modulo compatto |
| Luminosità | 300 (Tip.) | cd/m² | Luminosità standard |
| Interfaccia | SPI + RGB | - | Integrazione embedded flessibile |
| Pannello a sfioramento | Senza / Con CTP | - | Supporto touch capacitivo opzionale |
| Temperatura di esercizio | -20 ~ +70 | °C | Gamma di applicazioni industriali |
Il formato display circolare offre un design visivo unico per prodotti embedded in cui i display rettangolari tradizionali potrebbero non soddisfare i requisiti meccanici o di design industriale.
Con una risoluzione di 480×480 pixel, questo modulo offre grafica dettagliata e rendering UI fluido per dispositivi intelligenti compatti e applicazioni interattive.
La combinazione di interfacce SPI e RGB offre opzioni di connessione flessibili per diverse piattaforme embedded, consentendo agli ingegneri di selezionare i metodi di comunicazione appropriati in base ai requisiti di sistema.
Il modulo supporta l'integrazione opzionale del pannello touch CTP, consentendo l'interazione basata sul tocco per interfacce di controllo intelligenti, dispositivi portatili e terminali utente.
Con un profilo sottile di 56,18 × 59,71 × 2,30 mm, il display è progettato per applicazioni con vincoli di spazio che richiedono un'integrazione leggera ed efficiente.
Il display supporta il funzionamento da Da -20°C a +70°C, rendendolo adatto a vari ambienti embedded industriali e interni.
Il display TFT rotondo da 2,1 pollici offre un'interfaccia compatta e visivamente distintiva per prodotti indossabili, strumenti portatili e dispositivi elettronici intelligenti.
La combinazione di grafica ad alta risoluzione, supporto touch opzionale e opzioni di interfaccia flessibili lo rende adatto a sistemi di interazione uomo-macchina integrati.
Il design circolare può migliorare l'aspetto del prodotto in interruttori intelligenti, pannelli di controllo e dispositivi domestici connessi.
L'ampio intervallo di temperatura operativa e la struttura compatta consentono l'integrazione in strumenti industriali e terminali di monitoraggio.
Per progetti OEM che richiedono forme di display uniche, RJY Display può fornire supporto ingegneristico, inclusa l'integrazione touch, l'adattamento dell'interfaccia, la personalizzazione della retroilluminazione e la corrispondenza del controller in base ai requisiti del progetto.
Desidera ricevere il scheda tecnica, modello 3D (file STEP), oppure un preventivo campione per la valutazione?
Contattare RJY Display per supporto all'integrazione dei display e soluzioni TFT LCD personalizzate.
| Dimensione (pollici) | 2.1 |
|---|---|
| Toccare | No |
| Luminosità (cd/m²) | 300 |
| Interfaccia | SPI, RGB |
Condividi i requisiti del tuo progetto affinché RJY possa valutare l'idoneità del prodotto, l'abbinamento del display, la configurazione della scheda di controllo e le esigenze di personalizzazione.
