RV040Z6P-300-40Инженерная проверка

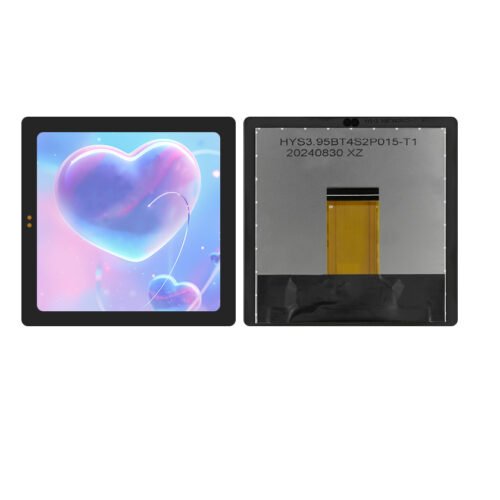

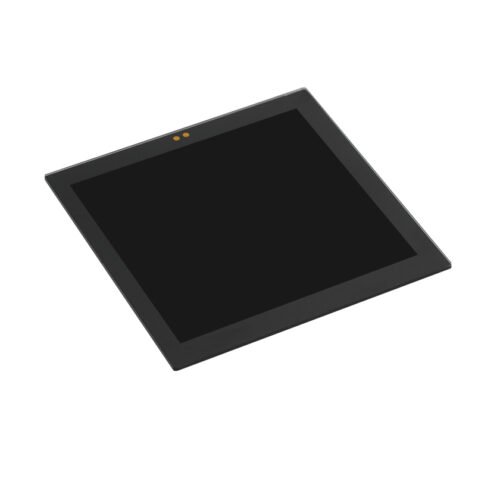

ЖК-экран TFT 4 дюйма – Читаемость на солнце, разрешение 320*240

Размер: 3,95-дюймовый модуль TFT LCD

Размер: 4 дюйма
Разрешение: 480×480
Интерфейс: RGB + SPI
Сенсор: Да

Инженерная верификация

В экспорте содержится конфликтующий размер: 4,0 / 3,95. Проверьте исходную спецификацию.

Разработано для интеграции

Обзор продукта.

Модуль TFT LCD с диагональю 3,95 дюйма разработан для обеспечения высококачественного визуального отображения с разрешением 480×480 пикселей, что гарантирует чёткое и яркое изображение. Функция обзора под любым углом обеспечивает равномерную цветопередачу и чёткость с любого направления, что делает модуль универсальным для различных применений. Интеграция драйвера ST7701 обеспечивает надёжную поддержку интерфейсов RGB и SPI, предоставляя гибкие варианты подключения. Кроме того, наличие сенсорного контроллера NT8052C повышает точность отклика на касание, удовлетворяя требованиям интерактивных дисплеев. Данный набор характеристик делает дисплей идеальным для использования в умных устройствах, панелях управления и других интерактивных системах.

Параметр	Содержание	Единица измерения
Тип ЖК-дисплея	3,95″ TFT	–
Рекомендуемое направление обзора	Все направления (круглогодичный)	–
Габариты модуля (Ш×В×Т)	74,66 × 76,54 × 2,09	мм
Габариты модуля + СТП (сенсорная панель) (Ш×В×Т)	84 × 84 × 3,97	мм
Активная область (Ш×В)	71,86 × 70,18	мм
Разрешение	480(RGB) × 480	пиксели
Шаг пикселя (Ш×В)	0,1462 × 0,1462	мм
Драйверная ИС	ST7701	–
Touch IC	NT8052C	–
Тип интерфейса	Системный RGB + SPI	–
Цвета дисплея	16,7 млн	–
Тип подсветки	Светодиодная (LED)	–

Ключевые особенности

Размер: 3,95-дюймовый модуль TFT LCD
Разрешение: 480×480
Интерфейс: RGB + SPI
Сенсор: Емкостный сенсор с микросхемой NT8052C
Угол обзора: All O’Clock
Драйвер ИС: ST7701
Тип LCD: AM TFT, трансмиссивный

Технический справочник

Характеристики.

Значения зависят от модели. Перед интеграцией ознакомьтесь с редакциями документа и примечаниями по верификации.

полоса

Параметр	Значение	Единица измерения	Примечания
Размер (дюйм)	4.0	—	—
Размер	3,95-дюймовый модуль TFT LCD	—	—
Разрешение	480×480	—	—
Тип ЖК-дисплея	AM TFT, трансмиссивный	—	—
Тип ЖК-дисплея	3,95" TFT	—	—
Разрешение	480(RGB) × 480	пиксели	—
Шаг пикселя (Ш×В)	0,1462 × 0,1462	мм	—
Тип подсветки	Светодиодная (LED)	—	—

Оптические

Параметр	Значение	Единица измерения	Примечания
Угол обзора	All O’Clock	—	—
Рекомендуемое направление обзора	All O'Clock	—	—
Цвета дисплея	16,7 млн	—	—

Механические

Параметр	Значение	Единица измерения	Примечания
Габариты модуля (Ш×В×Т)	74,66 × 76,54 × 2,09	мм	—
Активная область (Ш×В)	71,86 × 70,18	мм	—

Сенсор

Параметр	Значение	Единица измерения	Примечания
Сенсор	Емкостный сенсор с микросхемой NT8052C	—	—
Габариты модуля + СТП (сенсорная панель) (Ш×В×Т)	84 × 84 × 3,97	мм	—
Touch IC	NT8052C	—	—

Интерфейс и контакты

Параметр	Значение	Единица измерения	Примечания
Интерфейс	RGB + SPI	—	—
Драйвер ИС	ST7701	—	—
Драйверная ИС	ST7701	—	—
Тип интерфейса	Системный RGB + SPI	—	—
