Beim Bau eines kundenspezifischen TFT-LCD-Displays – ob für medizinische Monitore, Wearables oder Fabrikautomatisierung – ist das Verständnis von Kernkonzepten wie Displaypixel, Auflösung und Seitenverhältnis entscheidend. Diese Elemente beeinflussen direkt die Bildschärfe, Inhaltskompatibilität, Batterieeffizienz und das gesamte Nutzererlebnis.
Pixel, Auflösung, Pixeldichte und Seitenverhältnis sind grundlegende Display-Begriffe, die jedoch bei der Auswahl von LCD-Modulen häufig missverstanden werden. Ein Bildschirm mit hoher Auflösung ist nicht automatisch die beste Wahl. Ein Display mit derselben Auflösung kann auf einem kleinen Bildschirm scharf und auf einem größeren Bildschirm weniger scharf wirken. Ein Display mit dem falschen Seitenverhältnis kann dazu führen, dass die Benutzeroberfläche gestreckt, überladen oder schlecht an das Produktgehäuse angepasst wirkt.

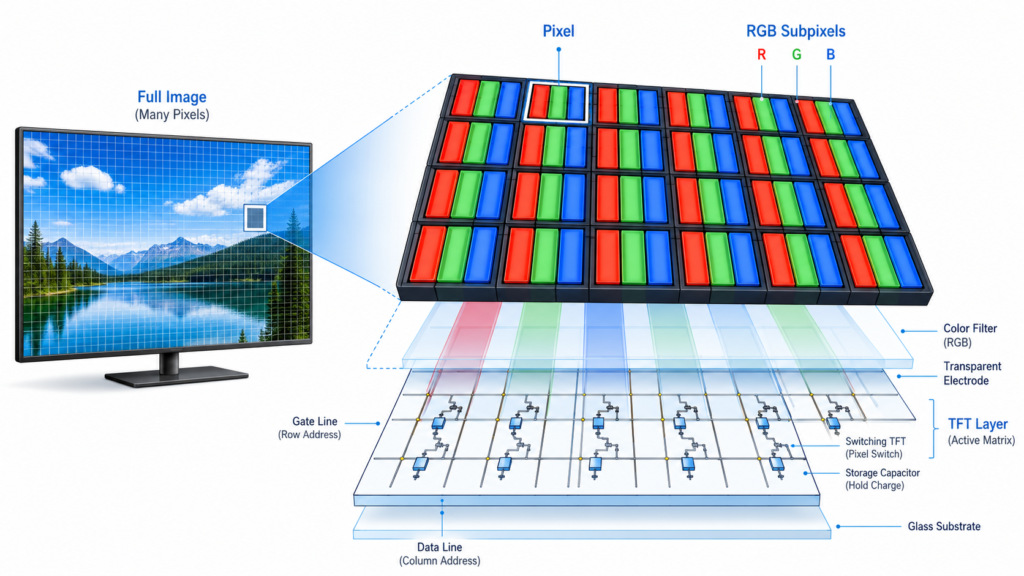

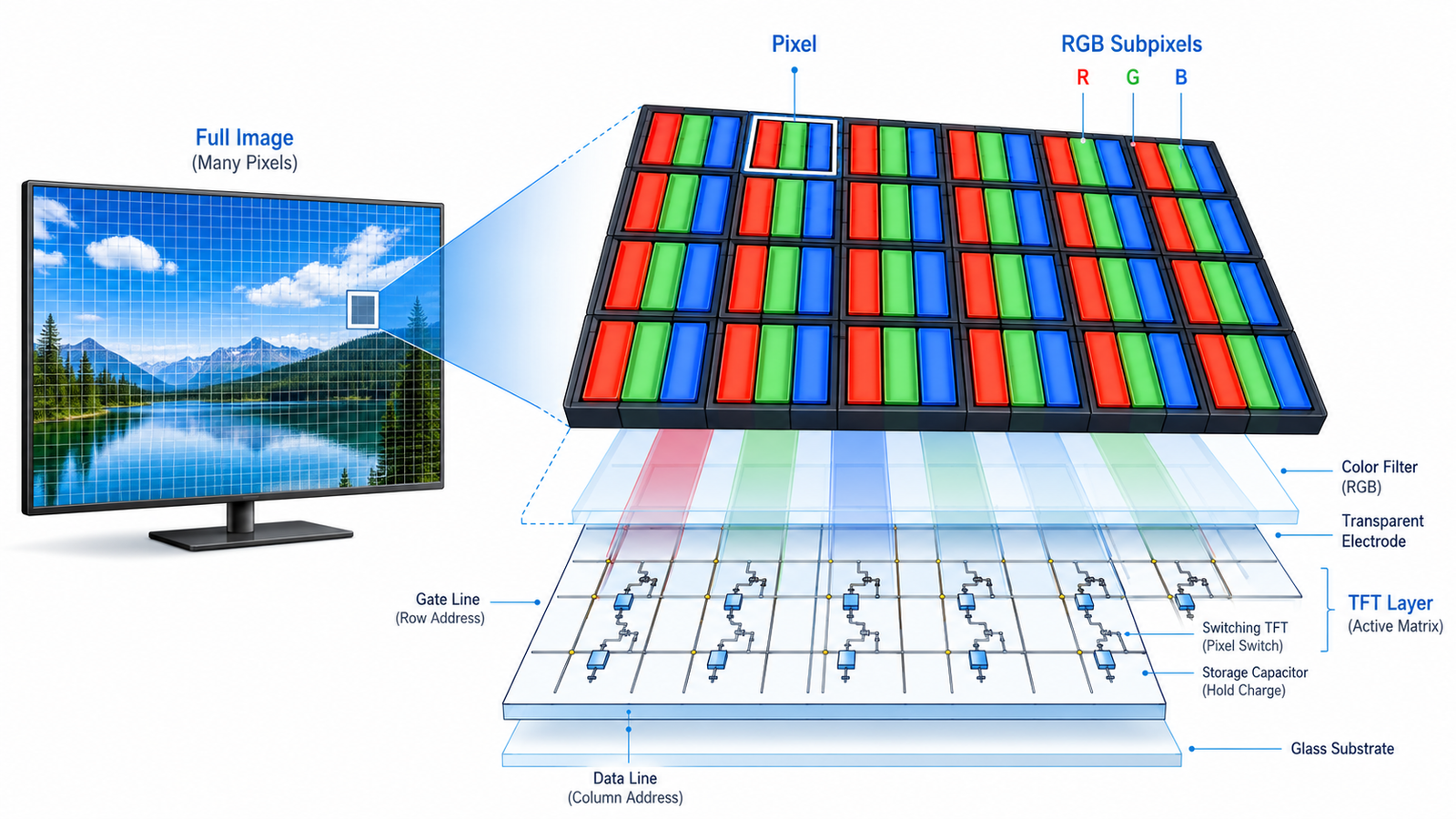

Ein Pixel, kurz für Bildelement, ist die kleinste adressierbare Bildeinheit auf einem digitalen Display. Wenn Millionen von Pixeln auf einem Bildschirm angeordnet sind, bilden sie Text, Symbole, Bilder, Videos und Benutzeroberflächen.
Bei einem Farb-LCD besteht jedes Pixel normalerweise aus roten, grünen und blauen Subpixeln. Durch Steuerung der Helligkeit dieser Subpixel erzeugt das Display verschiedene Farben. Die genaue Pixelstruktur hängt vom Panel-Design, der Farbfilteranordnung, dem Ansteuerungsverfahren und der Display-Technologie ab.
In einem TFT-LCD wird jedes Pixel durch Dünnschichttransistor-Schaltungen gesteuert. Diese Aktivmatrix-Steuerung ermöglicht es dem Display, Pixel präziser zu adressieren als ältere Passivmatrix-LCD-Strukturen.
Pixel beeinflussen, wie viele visuelle Informationen ein Bildschirm anzeigen kann. Mehr Pixel ermöglichen mehr Details, aber das Ergebnis hängt auch von Bildschirmgröße, Betrachtungsabstand, optischer Qualität, UI-Design und der Display-Ansteuerungsleistung ab.
Beispielsweise können 800 × 480 Pixel für ein kleines industrielles Bedienfeld mit einfachen Tasten und Statusanzeigen ausreichen. Ein größeres HMI, Smart Terminal oder bildbasiertes Interface benötigt möglicherweise eine höhere Auflösung, um mehr Daten, klarere Symbole oder feineren Text anzuzeigen.
Pixel sind wichtig, weil sie Folgendes beeinflussen:
Ein Display sollte nicht allein nach der Pixelanzahl ausgewählt werden. Die Frage ist, ob die Pixelstruktur, Auflösung, physische Größe, Schnittstelle und der Betrachtungsabstand zur Produktanwendung passen.
Die Display-Auflösung beschreibt die Anzahl der Pixel, die horizontal und vertikal auf einem Bildschirm angeordnet sind. Sie wird normalerweise als Breite × Höhe angegeben.
Zum Beispiel:
Die Gesamtpixelanzahl kann durch Multiplikation von Breite und Höhe berechnet werden. Ein 1920 × 1080 Display hat 2.073.600 Pixel. Dies wird oft als Full HD bezeichnet.
Eine höhere Auflösung kann mehr Details anzeigen, erhöht aber auch die Datenmenge, die übertragen und verarbeitet werden muss. In eingebetteten Systemen kann dies den Prozessor, den Speicher, die Grafikleistung, die Schnittstellenauswahl, die Firmware-Konfiguration und das Leistungsbudget beeinflussen.
| Auflösung | Gebräuchlicher Name oder Format | Typischer Anwendungsfall |
|---|---|---|
| 480 × 272 | WQVGA-Klasse | Kleine Bedienfelder, einfache HMI-Schnittstellen, kompakte eingebettete Geräte |
| 800 × 480 | WVGA | Industrielle Touchpanels, Smart-Home-Panels, eingebettete Steuerungsschnittstellen |
| 1024 × 600 | WSVGA | 7-Zoll-Displays, HMI-Terminals, Geräteschnittstellen |
| 1280 × 720 | HD | Multimedia-Schnittstellen, intelligente Bedienfelder, Dashboard-artige Displays |
| 1280 × 800 | WXGA | Industrielle Panels, medizinische Geräteschnittstellen, tabletartige eingebettete Displays |
| 1920 × 1080 | Full HD | Detailreiche Schnittstellen, Bildgebungssysteme, größere eingebettete Displays |
| 1080 × 1080 | Quadratisches Format | Quadratische Displays, Dashboards, benutzerdefinierte UI-Layouts, spezielle eingebettete Produkte |
| 1920 × 720 oder ähnlich | Balken- oder gestrecktes Format | Balken-LCD-Displays, Beschilderung, fahrzeugbezogene Schnittstellen, Panorama-Bedienfelder |
Die beste Auflösung hängt von der Anwendung ab. Eine einfache Steuerungsschnittstelle benötigt möglicherweise kein Full HD. Ein Produkt, das Bilder, Karten, Diagramme, Kamerabilder oder dichte Daten anzeigt, benötigt möglicherweise ein Panel mit höherer Auflösung.
Die Auflösung gibt an, wie viele Pixel der Bildschirm hat. Die Bildschirmgröße gibt die physische Größe des Displays an, die normalerweise durch die diagonale Länge gemessen wird. Diese hängen zusammen, sind aber nicht dasselbe.
Beispielsweise können ein 5-Zoll-Display und ein 15,6-Zoll-Display beide eine Auflösung von 1920 × 1080 haben. Das kleinere Display hat mehr Pixel pro Zoll, daher erscheint es bei geringem Betrachtungsabstand normalerweise schärfer. Das größere Display verteilt dieselbe Anzahl von Pixeln über eine größere Fläche, sodass jedes Pixel physisch größer ist.
Aus diesem Grund sollten Ingenieure die Auflösung zusammen mit der physischen Größe und dem Betrachtungsabstand prüfen.
Die Pixeldichte beschreibt, wie dicht Pixel in einer Displayfläche gepackt sind. Sie wird üblicherweise in PPI (Pixel pro Zoll) gemessen.
Die grundlegende Formel lautet:
PPI = diagonale Pixelanzahl / diagonale Bildschirmgröße in Zoll
Die diagonale Pixelanzahl kann aus der horizontalen und vertikalen Auflösung berechnet werden:
Diagonale Pixel = √(horizontale Pixel² + vertikale Pixel²)
Beispielsweise hat ein 1920 × 1080 Display eine diagonale Pixelanzahl von etwa 2203 Pixeln. Bei einer Displaygröße von 10,1 Zoll beträgt die Pixeldichte etwa 218 PPI.
Die Pixeldichte ist wichtig, da sie die wahrgenommene Schärfe beeinflusst. Ein Display mit hohem PPI kann Text, Symbole, Kurven und Bilder glatter erscheinen lassen, insbesondere bei kurzen Betrachtungsabständen. Eine sehr hohe Pixeldichte kann jedoch auch mehr Grafikverarbeitungsleistung und eine höhere Schnittstellenbandbreite erfordern.
Wenn Sie die diagonale Displaygröße schätzen oder Breite, Höhe und Seitenverhältnis vergleichen möchten, können Sie den Rechner von RJY Display als schnelles Referenzwerkzeug verwenden.
Verwenden Sie den Display-Parameter-Rechner
Das Seitenverhältnis ist das proportionale Verhältnis zwischen der Breite und Höhe eines Displays. Es wird normalerweise als Breite:Höhe angegeben.
Zum Beispiel:
Das Seitenverhältnis beeinflusst, wie Inhalte auf den Bildschirm passen. Es wirkt sich auf das UI-Layout, die Videowiedergabe, das Dashboard-Design, die Platzierung von Schaltflächen, die Diagrammanzeige, das Layout von Kamerabildern und das Gehäusedesign aus.
Eine Diskrepanz zwischen Inhalt und Seitenverhältnis kann zu Letterboxing, Beschnitt, Streckung oder ineffizienter Nutzung der Bildschirmfläche führen. Bei eingebetteten Produkten kann das falsche Seitenverhältnis auch dazu führen, dass die Frontplatte unausgewogen wirkt oder Touch-Bedienelemente schwieriger zu bedienen sind.
| Seitenverhältnis | Typischer Display-Stil | Übliche Anwendung |
|---|---|---|
| 16:9 | Breitbild | Multimedia-Schnittstellen, intelligente Bedienfelder, Fahrzeugdisplays, moderne HMI-Layouts |
| 16:10 | Leicht höheres Breitbild | Tablet-ähnliche Schnittstellen, Gerätebedienfelder, produktivitätsorientierte Layouts |
| 4:3 | Traditionelles rechteckiges Display | Altanlagen, industrielle Steuerungstafeln, kompakte Datenschnittstellen |
| 1:1 | Quadratisches Display | Quadratische Armaturenbretter, spezielle UI-Layouts, kompakte eingebettete Produkte |
| Balkenformat | Ultrabreites oder gestrecktes Display | Digitale Beschilderung, Regaldisplays, fahrzeugbezogene Displays, schmale Steuerbereiche |
| Rundes Display | Kreisförmiger Anzeigebereich | Wearables, intelligente Drehregler, spezielle Armaturenbretter, kundenspezifische Geräteschnittstellen |
Das Seitenverhältnis sollte früh im Produktdesignprozess gewählt werden. Eine spätere Änderung des Seitenverhältnisses kann umfangreiche Änderungen an der Benutzeroberfläche, dem Gehäuse, dem Abdeckglas, dem Touchpanel und dem Displaymodul erforderlich machen.
Auflösung und Seitenverhältnis sind miteinander verbunden. Ein Display mit einer Auflösung von 1920 × 1080 hat ein Seitenverhältnis von 16:9, da 1920 geteilt durch 1080 auf 16:9 vereinfacht wird. Ein Display mit einer Auflösung von 1080 × 1080 hat ein Seitenverhältnis von 1:1, da Breite und Höhe gleich sind.
Allerdings kann dasselbe Seitenverhältnis unterschiedliche Auflösungen haben. Beispielsweise sind 800 × 450, 1280 × 720 und 1920 × 1080 alle 16:9-Formate, bieten jedoch unterschiedliche Detailstufen.
Dies bedeutet, dass das Seitenverhältnis die Form des Bildschirms definiert, während die Auflösung die Pixelstruktur innerhalb dieser Form definiert.
| Auflösung | Seitenverhältnis | Designbedeutung |
|---|---|---|
| 800 × 480 | 5:3 | Übliches eingebettetes Breitbildformat für kompakte HMI |
| 1024 × 600 | Ungefähr 17:10 | Breitbildformat, das häufig in 7-Zoll-Displays verwendet wird |
| 1280 × 720 | 16:9 | HD-Breitbildformat für Multimedia und moderne UI-Layouts |
| 1280 × 800 | 16:10 | Etwas höheres Layout für Daten- und Steuerungsschnittstellen |
| 1920 × 1080 | 16:9 | Full-HD-Format für hochdetaillierte Schnittstellen |
| 1080 × 1080 | 1:1 | Quadratisches Format für spezielle UI- und Armaturenbrett-Designs |
Pixel, Auflösung, Pixeldichte und Seitenverhältnis wirken sich direkt auf das Produktdesign aus. Sie beeinflussen, wie viele Informationen angezeigt werden können, wie lesbar der Bildschirm ist, wie die Benutzeroberfläche gestaltet werden sollte und wie anspruchsvoll das Display für das Hostsystem ist.
Ein hochauflösendes Display mag scharf erscheinen, kann aber auch einen leistungsfähigeren Prozessor oder eine leistungsfähigere Controllerplatine erfordern. Ein breites Seitenverhältnis kann gut für Armaturenbretter oder Videos sein, passt aber möglicherweise nicht in ein kleines quadratisches Gehäuse. Eine hohe Pixeldichte kann die Lesbarkeit aus nächster Nähe verbessern, ist aber für ein Display, das aus mehreren Metern Entfernung betrachtet wird, möglicherweise nicht erforderlich.
Eine gute Displayauswahl ist eine Balance zwischen visueller Qualität, mechanischer Passform, Leistungsbudget, Softwareleistung, Schnittstellenkompatibilität und Kosten.
Die Pixeldichte sollte zusammen mit dem Betrachtungsabstand bewertet werden. Ein Handgerät, ein Wearable-Display oder eine medizinische Nahbereichs-Geräteschnittstelle profitiert in der Regel von einer höheren PPI, da Benutzer den Bildschirm aus kurzer Entfernung betrachten.
Ein wandmontiertes Industrie-Panel, ein Beschilderungsdisplay oder ein Gerätemonitor benötigt möglicherweise nicht die gleiche PPI, da der Benutzer es aus größerer Entfernung betrachtet. In diesem Fall können Helligkeit, Kontrast, Betrachtungswinkel und Haltbarkeit wichtiger sein als eine extrem hohe Pixeldichte.
Aus diesem Grund ist ein Display mit niedrigerer PPI nicht automatisch von schlechter Qualität. Es kann geeignet sein, wenn der Betrachtungsabstand und die Anwendungsanforderungen stimmen.
Eine höhere Auflösung bedeutet, dass mehr Pixeldaten an das Display übertragen werden müssen. Dies beeinflusst die Schnittstellenauswahl. Ein kleines SPI-Display kann für einfache Grafiken mit niedriger Auflösung funktionieren, aber TFT-LCD-Module mit höherer Auflösung erfordern je nach Systemarchitektur oft Schnittstellen wie RGB, LVDS, MIPI DSI, HDMI oder eDP.
Bei Projekten mit Controllerplatinen muss die Auflösung mit der unterstützten Ausgabe, der Timing-Konfiguration, der Firmware und den LCD-Panel-Anforderungen der Platine übereinstimmen. Eine Nichtübereinstimmung kann zu keinem Bild, instabilem Bild, falscher Skalierung oder schlechter visueller Leistung führen.
Bevor Sie sich für ein hochauflösendes Display entscheiden, sollten Käufer bestätigen, ob der Host-Prozessor, die Controllerplatine, die Schnittstelle, der Speicher und der Software-Stack es zuverlässig unterstützen können.
Das Seitenverhältnis hat einen starken Einfluss auf das Design der Benutzeroberfläche. Ein 16:9-Bildschirm eignet sich für horizontale Layouts, Videoinhalte, Armaturenbretter und moderne Touch-Schnittstellen. Ein 4:3-Bildschirm kann besser für traditionelle Bedienfelder oder datenintensive Layouts geeignet sein. Ein quadratischer Bildschirm kann gut für symmetrische Armaturenbretter, intelligente Geräte und spezielle eingebettete Produkte funktionieren. Ein Balkendisplay ist nützlich, wenn das Produkt einen langen und schmalen Anzeigebereich hat.
Das UI-Design sollte nicht auf ein ungeeignetes Seitenverhältnis gezwungen werden. Wenn das Layout viele vertikale Bedienelemente enthält, kann ein sehr breiter Bildschirm Platz verschwenden. Wenn das Produkt ein breites Armaturenbrett benötigt, kann ein schmaler oder quadratischer Bildschirm die Sichtbarkeit des Inhalts einschränken.
Die Displayform sollte dem tatsächlichen Benutzerarbeitsablauf des Produkts entsprechen.
Eine höhere Auflösung kann den Stromverbrauch erhöhen, da mehr Pixel angesteuert und mehr Bilddaten verarbeitet werden müssen. Die Hintergrundbeleuchtung ist bei LCD-Systemen oft ein großer Stromverbraucher, aber die Auflösung wirkt sich dennoch auf die Prozessorauslastung, die Speicherbandbreite, die Grafikdarstellung und die Schnittstellenaktivität aus.
Bei batteriebetriebenen Geräten ist es möglicherweise nicht praktikabel, die höchste verfügbare Auflösung zu wählen. Eine ausgewogene Auflösung kann ausreichende visuelle Klarheit bieten und gleichzeitig den Leistungsbedarf und die Systemkosten senken.
Bei Industrieanlagen mit Netzstromversorgung kann der Stromverbrauch weniger einschränkend sein, aber Wärme, Zuverlässigkeit und Kompatibilität der Controllerplatine sind dennoch wichtig.
Ein häufiger Fehler ist die Annahme, dass eine höhere Auflösung immer besser ist. Eine höhere Auflösung kann Details verbessern, aber auch Kosten, Stromverbrauch, Datenbandbreite und Systemkomplexität erhöhen.
Ein weiterer Fehler ist der Vergleich der Auflösung ohne Berücksichtigung der Bildschirmgröße. Eine Auflösung von 1280 × 800 kann auf einem kleinen Display scharf aussehen, auf einem viel größeren Display jedoch weniger scharf.
Ein dritter Fehler ist das Ignorieren des Seitenverhältnisses. Ein Display kann genügend Pixel haben, aber wenn seine Form nicht zur Benutzeroberfläche oder zum Gehäuse passt, kann das Endprodukt dennoch schlecht gestaltet wirken.
Ein vierter Fehler ist die Annahme, dass das Displaymodul allein die Bildqualität bestimmt. Die Bildqualität hängt auch von der Hintergrundbeleuchtung, dem Panel-Typ, dem Betrachtungswinkel, dem Kontrast, dem Abdeckglas, dem Touch-Stack, der Schnittstelle, der Controllerplatine und der Software-Darstellung ab.
Um das richtige LCD-Display auszuwählen, beginnen Sie mit dem tatsächlichen Anwendungsfall des Produkts. Fragen Sie, was der Benutzer sehen muss, wie nah er am Bildschirm ist, wie viel Platz verfügbar ist und welche Art von System das Display ansteuern wird.
Für ein einfaches eingebettetes Gerät kann eine moderate Auflösung ausreichen. Für eine bildbasierte Schnittstelle kann eine höhere Auflösung erforderlich sein. Für ein Armaturenbrett kann das Seitenverhältnis genauso wichtig sein wie die Pixelanzahl. Für ein batteriebetriebenes Gerät sollten Stromverbrauch und Schnittstellenbandbreite überprüft werden, bevor die Auflösung erhöht wird.
Überprüfen Sie vor der endgültigen Auswahl diese Punkte:
RJY Display unterstützt TFT-LCD-Module, Controllerplatinen und kundenspezifische Display-Lösungsdiskussionen für engineering-getriebene Projekte. Displaygröße, Auflösung, Seitenverhältnis, Schnittstelle, Touchpanel, Abdeckglas, Hintergrundbeleuchtung, Controllerplatine und Firmware-Anforderungen können basierend auf dem Zielprodukt gemeinsam geprüft werden.
Für viele Projekte ist die beste Wahl nicht die höchste Auflösung. Es ist die Displaykonfiguration, die zur Produktstruktur, Benutzeroberfläche, Betriebsumgebung, Entwicklungskosten und zum Produktionsplan passt.
Wenn Ihr Projekt ein Standard-TFT-LCD-Modul, ein quadratisches Display, ein rundes Display, ein Balken-LCD, ein Display mit hoher Helligkeit, ein Touch-Display, eine Controllerplatine oder eine kundenspezifische Display-Lösung erfordert, bereiten Sie Ihre Projektanforderungen vor der Anfrage vor.
Senden Sie Ihre LCD-Display-Anforderungen
Pixel sind die kleinsten adressierbaren Bildeinheiten auf einem Display. Die Auflösung beschreibt, wie viele Pixel das Display horizontal und vertikal hat. Die Pixeldichte beschreibt, wie dicht diese Pixel in der Bildschirmfläche gepackt sind. Das Seitenverhältnis beschreibt die proportionale Form des Displays.
Diese Begriffe wirken zusammen. Die Auflösung beeinflusst die Detailgenauigkeit. Die Pixeldichte beeinflusst die wahrgenommene Schärfe. Das Seitenverhältnis beeinflusst das Layout und die Passform des Inhalts. Bildschirmgröße und Betrachtungsabstand bestimmen, ob eine Auflösung angemessen ist. Die Unterstützung durch Schnittstelle und Controllerplatine bestimmt, ob das Display korrekt angesteuert werden kann.
Bei LCD-Display-Projekten besteht die richtige Entscheidung nicht einfach darin, die höchste Auflösung zu wählen. Der bessere Ansatz ist, Pixel, Auflösung, Pixeldichte, Seitenverhältnis, Helligkeit, Touch, Schnittstelle, Controllerplatine und mechanisches Design an die tatsächliche Produktanwendung anzupassen.
Ein Pixel ist die kleinste adressierbare Bildeinheit auf einem Display. In einem Farb-LCD besteht jedes Pixel üblicherweise aus roten, grünen und blauen Subpixeln, die zusammenwirken, um verschiedene Farben zu erzeugen.
Die LCD-Display-Auflösung ist die Anzahl der Pixel, die horizontal und vertikal auf dem Bildschirm angeordnet sind. Beispielsweise bedeutet 1920 × 1080 1920 Pixel in der Breite und 1080 Pixel in der Höhe.
Die Auflösung ist die gesamte Pixelanordnung auf dem Bildschirm. Die Pixeldichte, üblicherweise in PPI gemessen, beschreibt, wie dicht diese Pixel in die physische Bildschirmgröße gepackt sind.
Nein. Eine höhere Auflösung kann Details verbessern, aber auch Kosten, Stromverbrauch, Grafiklast und Schnittstellenbandbreite erhöhen. Die richtige Auflösung hängt von Bildschirmgröße, Betrachtungsabstand, Anwendung und Systemfähigkeit ab.
Das Seitenverhältnis ist das proportionale Verhältnis zwischen Display-Breite und -Höhe. Übliche Beispiele sind 16:9, 16:10, 4:3, 1:1 und Ultrabreitformate.
Das Seitenverhältnis beeinflusst das UI-Layout, die Inhaltsanpassung, die Platzierung der Touch-Bedienung, das Gehäusedesign und die Benutzererfahrung. Ein Display mit dem falschen Seitenverhältnis kann zu Verzerrungen, Beschnitt, Platzverschwendung oder schlechter Benutzerfreundlichkeit führen.
Wählen Sie die Auflösung basierend auf Bildschirmgröße, Betrachtungsabstand, UI-Komplexität, Bilddetails, Leistungsbudget, Prozessorfähigkeit, Schnittstellenbandbreite und Unterstützung durch die Controller-Platine.
Die Display-Anpassung hängt von der verfügbaren LCD-Modulplattform und den Projektanforderungen ab. In vielen Projekten ist eine Anpassung auf Basis vorhandener Module praktikabler, einschließlich Touchpanel, Abdeckglas, Hintergrundbeleuchtung, FPC, Schnittstelle, Controller-Platine, Firmware und mechanischer Koordination.
Teilen Sie Ihre Display-Größe, Auflösung, Schnittstelle, Helligkeit, Touch-Anforderung, Controllerplatinen-Anforderung und Anwendungsumgebung mit.
