Un système de stockage d'énergie par batterie peut combiner des racks de batteries, des électroniques de gestion de batterie, un système de conversion de puissance, des contrôles de site, un système de gestion de l'énergie, des équipements auxiliaires, un logiciel de supervision à distance et une interface opérateur locale. L'écran TFT LCD est important pour cette interface, mais il ne constitue pas le système de gestion de batterie, le convertisseur de puissance, le contrôleur de répartition, le système de protection incendie, ni la preuve que le BESS est sûr ou conforme au réseau.
La sélection de l'affichage doit commencer par le flux de travail local d'exploitation et de maintenance. L'équipe d'équipement doit décider quelles informations doivent rester disponibles au niveau du boîtier, quelles actions peuvent être demandées localement, quelles fonctions appartiennent uniquement aux systèmes distants autorisés, et comment l'interface se comporte lorsque les données ou la communication sont indisponibles.
Ce guide explique comment sélectionner et intégrer un écran TFT LCD pour une IHM locale BESS tout en maintenant clairement séparés l'affichage, la saisie tactile, l'hôte IHM, le BMS, le PCS, l'EMS, le SCADA et les fonctions de sécurité indépendantes.

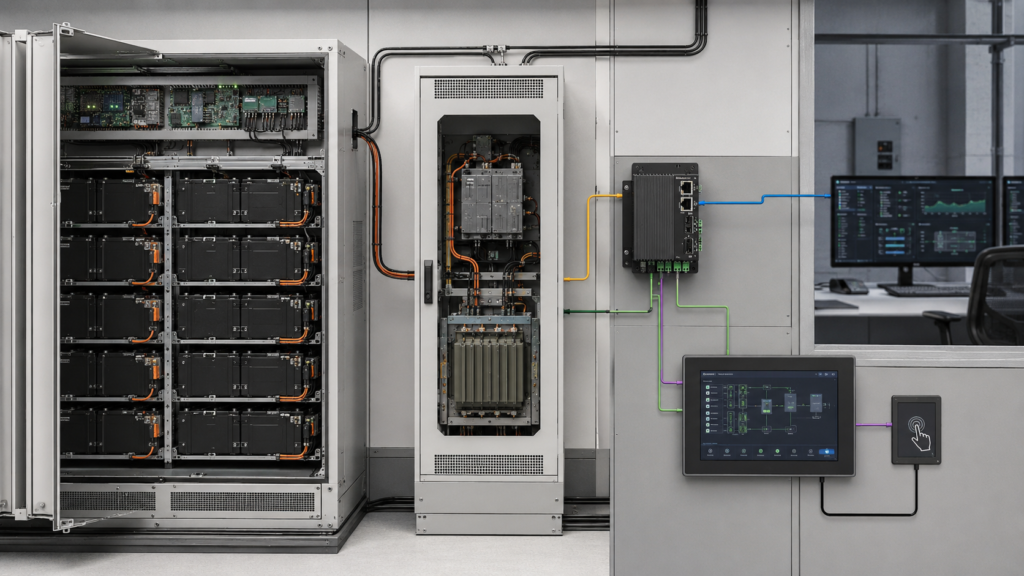

Un diagramme d'architecture BESS utile doit identifier chaque couche fonctionnelle majeure. Le système de gestion de batterie surveille et gère les informations et les limites liées à la batterie dans le cadre de la conception du système. Le système de conversion de puissance fournit le chemin d'électronique de puissance entre le dispositif de stockage et le système CA connecté. Un système de gestion de l'énergie local ou central peut coordonner les objectifs et les commandes d'exploitation. Le SCADA ou une autre plateforme de supervision peut fournir une surveillance et un contrôle au niveau du site ou à distance.
Le Département de l'Énergie des États-Unis décrit des architectures BESS qui intègrent la gestion de batterie, la conversion de puissance, les interfaces réseau, le matériel de contrôle et les logiciels.1 Les Laboratoires Nationaux Sandia présentent également une hiérarchie dans laquelle les informations d'exploitation de la batterie et du PCS se déplacent vers un EMS, tandis que les commandes transitent par l'architecture de contrôle définie.2
L'IHM TFT locale présente des informations sélectionnées issues de cette architecture. Son hôte intégré peut afficher une vue d'ensemble de l'équipement, l'état de communication, les fonctions de maintenance autorisées, l'historique des alarmes ou la navigation de maintenance. L'affichage lui-même ne mesure pas la tension des cellules, n'estime pas l'état de charge, ne détermine pas les limites de charge ou de décharge, ne commande pas les semi-conducteurs de puissance et n'effectue pas d'optimisation du site.
La saisie tactile n'est pas non plus une décision de contrôle. Un contrôleur tactile transmet des coordonnées ou des gestes à l'hôte IHM. L'application complétée détermine si une action demandée est visible, autorisée, valide dans l'état d'exploitation actuel et acceptée par le contrôleur approprié.
De nombreuses installations BESS incluent une surveillance à distance, mais cela n'élimine pas automatiquement le besoin d'une interface locale. Le personnel de mise en service peut avoir besoin d'une vue d'ensemble de l'équipement près de l'armoire. Les techniciens de maintenance peuvent avoir besoin d'identifier le sous-système concerné, de vérifier la disponibilité de la communication, de confirmer l'identité de l'équipement ou de suivre un flux de travail de maintenance défini sans se déplacer à plusieurs reprises entre le boîtier et une station de travail distante.
L'IHM locale ne doit pas simplement dupliquer chaque écran SCADA. Un affichage intégré compact présente des contraintes différentes d'espace, de graphisme, de sécurité, d'environnement et de maintenance. L'équipe de projet doit définir quelles informations sont essentielles au niveau de l'équipement et quelle analyse détaillée appartient à une station de travail d'ingénierie plus grande.
Les flux de travail représentatifs peuvent inclure l'observation initiale au démarrage, la revue des modes autorisés, la disponibilité des sous-systèmes, les alarmes actives et historiques, les diagnostics de communication, l'accès à la maintenance, l'identification du logiciel et du matériel, et la récupération contrôlée. Les fonctions exactes dépendent de l'architecture BESS et doivent être approuvées par le concepteur de l'équipement.
Ne pas traiter l'affichage local comme un chemin de protection alternatif. Les limites de la batterie, la protection de l'électronique de puissance, les fonctions de déconnexion, les commandes d'urgence, la détection d'incendie et autres fonctions liées à la sécurité doivent rester dans leurs couches système conçues indépendamment.
Un BESS peut générer un grand volume de données, mais un écran local doit prioriser les informations requises pour une décision de terrain définie. La vue principale peut devoir distinguer la disponibilité de l'équipement, le mode d'exploitation, l'état de communication, l'état de maintenance et la priorité des alarmes. Des écrans plus profonds peuvent exposer les détails des sous-systèmes aux utilisateurs autorisés lorsque cela facilite le dépannage.
L'état de charge, la température, la tension, le courant, la puissance et d'autres valeurs peuvent provenir de différents dispositifs, modèles ou niveaux d'agrégation. L'IHM doit clairement identifier le contexte fourni par le logiciel système. Un affichage numérique attrayant ne valide pas la source, l'horodatage, la précision, la méthode de calcul ou la conversion d'unités.
Utiliser des structures de données réalistes lors du prototypage de l'interface graphique. Inclure des noms de dispositifs longs, plusieurs racks ou unités de conversion de puissance, des valeurs indisponibles, des données retardées, des états de sous-systèmes conflictuels, des traductions, des textes d'alarme, des horodatages, des permissions utilisateur, des boîtes de dialogue de confirmation et des écrans de maintenance. Les tableaux de bord provisoires sous-estiment souvent l'espace nécessaire pour le contenu de production.
La couleur ne doit pas être le seul moyen de communiquer les états importants. Combiner la couleur avec la forme, la position, le texte ou un autre indice défini par le système. Vérifier l'interface graphique complétée dans les conditions de visualisation prévues et ne pas supposer qu'une couleur particulière sur le panneau prouve qu'une condition d'alarme a été correctement détectée.
La taille correcte du panneau dépend de la distance de visualisation, de la hauteur de montage, de la position de maintenance, de la densité d'informations, de la taille des cibles tactiles, de l'espace du boîtier et de la quantité de contexte d'équipement simultané. Un écran utilisé uniquement pour le statut local et la maintenance peut ne pas nécessiter les mêmes dimensions qu'un moniteur de salle de contrôle.
Examiner les écrans représentatifs à la taille physique prévue. Inclure la navigation complète, les entrées d'alarme les plus longues attendues, la hiérarchie de l'équipement, les étapes de confirmation, les fenêtres de tendances si nécessaire et tout clavier virtuel. Vérifier si les utilisateurs peuvent distinguer l'actif actuel, le sous-système, le mode et l'âge des données sans navigation excessive.
La résolution doit prendre en charge une typographie lisible et les graphiques nécessaires sans créer une charge inutile pour l'hôte IHM. Un nombre de pixels plus élevé augmente le tampon d'image, la bande passante mémoire, le rendu, le démarrage et parfois les exigences thermiques. La résolution du panneau, le cadre de l'interface graphique, le système d'exploitation, le processeur, la mémoire et le comportement de mise à jour doivent être évalués ensemble.
Les tendances détaillées multi-sites ou l'analyse d'ingénierie peuvent être mieux gérées par une station de travail distante. L'écran TFT intégré doit être sélectionné pour son rôle local défini plutôt que pour reproduire un environnement SCADA complet.

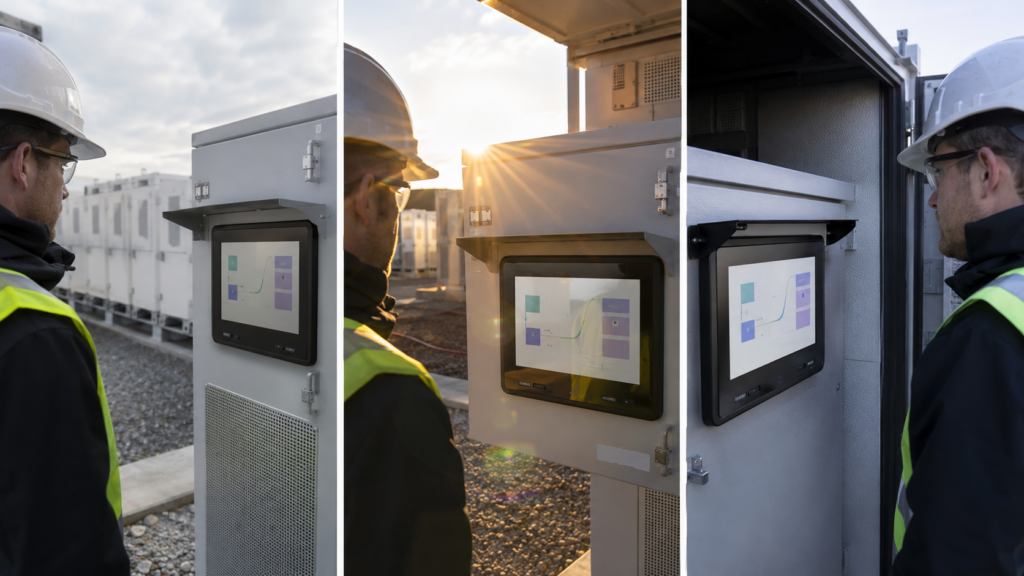

Un panneau BESS local peut être monté à l'extérieur, à l'intérieur d'une porte d'armoire, derrière une fenêtre de protection ou dans un compartiment de service abrité. Chaque emplacement crée des exigences optiques différentes. Évaluer la lumière solaire directe et réfléchie, les conditions de ciel couvert lumineux, l'éblouissement à faible angle, l'ombre, l'éclairage de service nocturne, l'angle de visualisation et les réflexions provenant des vêtements de l'opérateur ou de l'équipement environnant.
La luminosité seule ne définit pas la lisibilité. La lentille de protection, le capteur tactile, les interstices d'air ou le collage, le traitement de surface, le comportement de contraste, les polariseurs, l'ombrage du boîtier, les couleurs de l'interface graphique et la direction de visualisation affectent tous le résultat final. Tester la pile optique d'intention de production plutôt que de se fier uniquement à la fiche technique du panneau nu.
Le comportement jour et nuit doit être coordonné avec l'hôte IHM et le circuit de rétroéclairage. Examiner la plage de gradation utilisable, la luminosité au démarrage, la transition de réveil, la stabilité à faible niveau, le thème de l'interface graphique et la récupération après un redémarrage de communication ou d'application. Une luminosité excessive la nuit peut être aussi inadaptée qu'une sortie insuffisante pendant la journée.
Ne pas publier une affirmation de lisibilité en plein soleil à moins que l'assemblage sélectionné n'ait été évalué selon des critères définis d'éclairage, de contenu, d'angle, de protection et d'acceptation. “ Affichage extérieur ” est une catégorie de projet, pas une preuve de performance dans chaque boîtier BESS.
Un écran TFT LCD brut peut utiliser RGB, LVDS, MIPI DSI, eDP ou une autre interface native. La compatibilité exige que l'hôte et le panneau s'accordent sur les niveaux électriques, le format de pixels, la résolution, le synchronisme, la configuration des voies ou du bus, le brochage du connecteur, l'initialisation, la séquence d'alimentation, le contrôle du rétroéclairage et le support logiciel.
La documentation de l'interface du processeur montre pourquoi la configuration doit être vérifiée pour la plateforme réelle. La documentation LCDIF de NXP, par exemple, définit les structures de configuration et le comportement du pilote pour son interface d'affichage prise en charge ; elle ne déclare pas qu'un processeur, un câble et un panneau TFT arbitraires fonctionneront ensemble automatiquement.3
Si l'ordinateur sélectionné fournit du HDMI tandis que le TFT brut exige du MIPI DSI, RGB, LVDS ou eDP, un câble passif ne peut pas convertir le signal. La conception nécessite un contrôleur actif ou un pont compatible avec la source et le panneau exact. Ce dispositif devient partie intégrante du plan de micrologiciel, de démarrage, d'alimentation, thermique, CEM, de câblage et de cycle de vie.
Un moniteur HDMI externe fini et un module TFT intégré brut sont des produits différents. Le moniteur externe contient ses propres électroniques de réception et de contrôle d'affichage. Le panneau brut repose sur un chemin d'affichage natif compatible ou un contrôleur actif intentionnellement sélectionné.
Un système tactile capacitif projeté ou résistif possède son propre capteur, contrôleur, connexion, micrologiciel, exigences de mise à la terre et chemin d'entrée logiciel. Il ne transporte pas de données de pixels LCD et n'applique pas indépendamment les permissions système.
Les exigences tactiles doivent définir l'utilisation de gants, l'humidité, la poussière, la contamination de surface, l'épaisseur de la protection, la taille des cibles, la mise à la terre, la construction du boîtier et le bruit électrique environnant. Tous les systèmes tactiles capacitifs ne prennent pas en charge tous les gants ou conditions humides. La pile de protection de production et le boîtier doivent être testés ensemble.
Évaluer les appuis délibérés, les cibles de bord, le glissement lorsqu'il est utilisé, les contacts rejetés, le comportement au démarrage, la récupération de communication et les performances lorsque l'utilisateur porte l'équipement de service sur le terrain prévu. Si la saisie de données est requise, confirmer si un clavier virtuel reste utilisable à la taille d'écran sélectionnée.

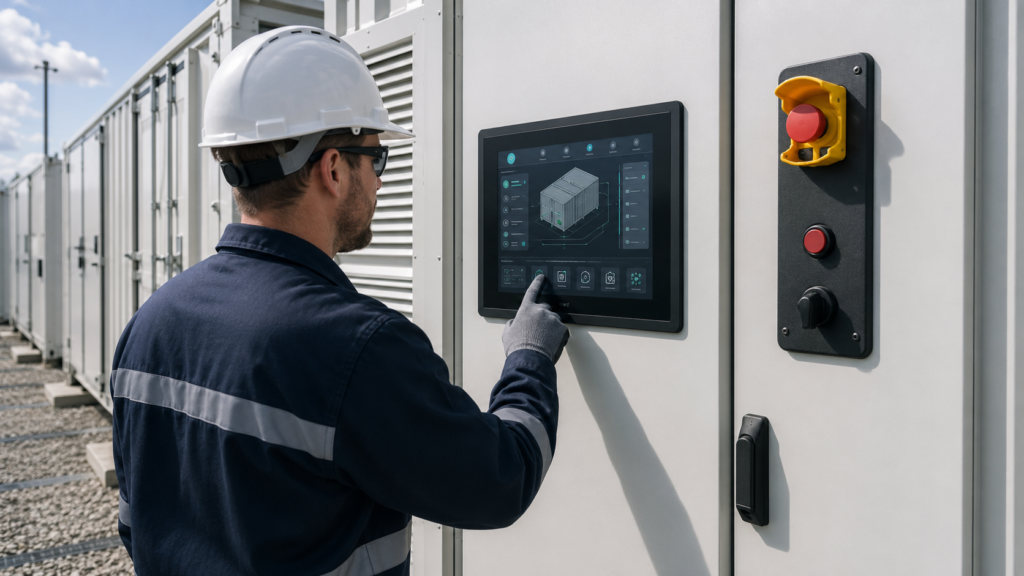

Les commandes d'urgence, d'isolement ou autres commandes liées à la sécurité dédiées ne doivent pas être remplacées simplement en plaçant un bouton graphique sur l'écran TFT. Une application figée, un contrôleur tactile défaillant, un écran obscurci, une communication perdue ou une liaison d'affichage défaillante peuvent affecter une commande à l'écran. Les responsabilités de sécurité appartiennent à l'architecture BESS conçue et validée indépendamment.
Examiner l'ouverture du boîtier, la lentille de protection, le concept d'étanchéité, le montage du panneau, les presse-étoupes, l'accès aux connecteurs, le rayon de courbure du FPC, le soulagement de traction, le dégagement de maintenance, la mise à la terre, le blindage, le drainage, le risque de condensation et la chaleur générée par l'affichage et l'électronique IHM.
Le module LCD seul n'établit pas un indice de protection contre la pénétration. Tout indice d'étanchéité ou environnemental s'applique à un assemblage complet défini et à une configuration de test. Une lentille de protection fixée à un affichage ne rend pas automatiquement l'équipement étanche à l'eau, à la poussière, résistant à la corrosion ou adapté à une installation côtière.
Les exigences de température doivent être basées sur l'emplacement réel de l'affichage, y compris le chargement solaire, la chaleur du boîtier, les conditions de veille, le démarrage à froid, le fonctionnement du rétroéclairage et l'électronique de puissance à proximité. Ne pas utiliser la température générale de l'air extérieur comme substitut à la mesure ou à l'estimation de l'environnement d'installation interne.
La conversion de puissance, les dispositifs de commutation, les contacteurs, les communications, les câbles longs et les arrangements de mise à la terre peuvent créer un environnement électriquement exigeant. La stabilité de l'affichage, le comportement tactile, le fonctionnement du contrôleur, la CEM et la récupération du système doivent être évalués dans le boîtier d'intention de production.
Un affichage local peut rester alimenté même lorsque sa connexion au BMS, au PCS, à l'EMS ou au réseau du site est indisponible. L'IHM ne doit pas présenter des données anciennes comme si elles étaient actuelles. Définir comment l.
Review timestamps, communication-state indicators, subsystem availability, blank or retained values, alarm acknowledgement, and recovery after reconnection. The correct behavior depends on the system architecture; the TFT LCD cannot determine whether a value is trustworthy.
Startup sequencing should cover panel power, display-interface initialization, backlight enable, HMI-host boot, touch-controller availability, application launch, user authentication, network connection, and receipt of valid equipment data. Acceptance criteria should define what appears at every stage.
Repeated power cycling, incomplete startup, HMI application restart, network interruption, controller restart, and restoration of current equipment context should be included in system testing.

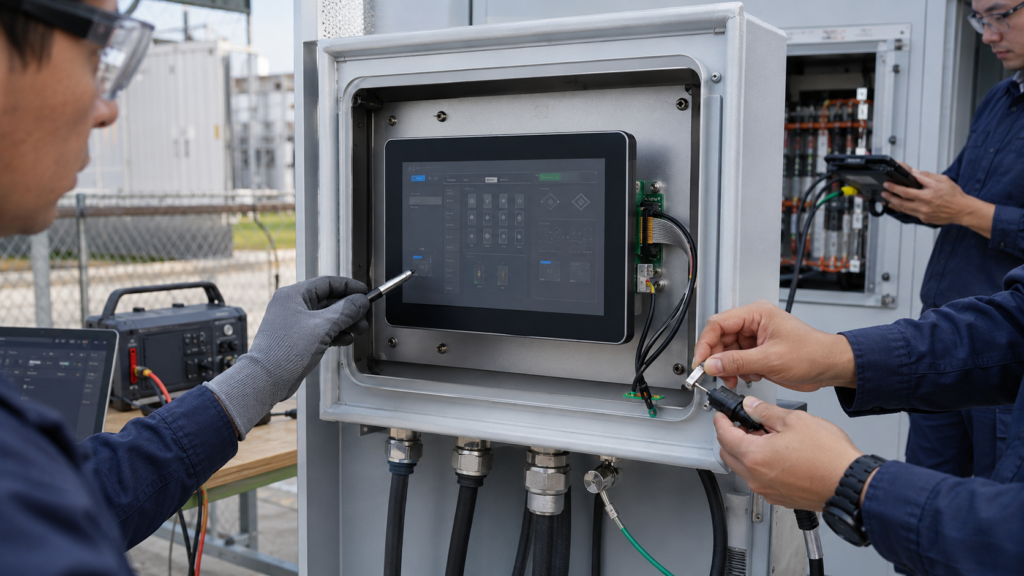

Validation should progress from electrical bring-up to the intended display, touch stack, host, active controller where used, cables, power supply, enclosure, grounding, software, and BESS integration environment.
Use representative screens and workflows. Check outdoor readability, night dimming, viewing positions, gloved touch, alarm navigation, permissions, data-age presentation, communication loss, startup, restart, and recovery. Confirm that dedicated physical controls remain distinct from ordinary graphical functions.
Mechanical validation can include cover alignment, active-area visibility, sealing interfaces, cable retention, FPC routing, connector access, service replacement, strain relief, cabinet-door movement, and thermal behavior. Environmental or ingress claims require the applicable completed-assembly test; they cannot be inferred from a display-module description.
Write measurable acceptance criteria before design freeze. Terms such as “sunlight readable,” “outdoor,” “glove touch,” “real time,” “waterproof,” or “industrial grade” are incomplete without a defined environment, content, user condition, test method, system boundary, and required result.
Provide the target active area, enclosure drawing, mounting position, orientation, cover concept, representative GUI, viewing conditions, host processor or board, native display outputs, operating system, touch requirements, cable constraints, power sequence, environmental conditions, service workflow, project stage, and expected demand range.
Identify the requested delivery boundary: a TFT LCD module, LCD-and-touch assembly, covered display assembly, LCD with an active video controller, embedded computing platform, or more complete HMI subsystem. These deliverables require different hardware, firmware, mechanical, and compatibility information.
RJY Display can review applicable existing display platforms and project-specific customization involving touch, cover construction, backlight, FPC, interface, controller board, and mechanical coordination. Feasibility depends on the selected platform and confirmed project requirements. This does not imply that any arbitrary LCD cell size can be created from zero or that RJY qualifies the complete BESS.
Contact RJY Display for a BESS local HMI display review and provide the optical, electrical, touch, host, enclosure, environmental, and workflow information required to assess the display layer.
Non. L'écran TFT LCD affiche des pixels. Une IHM BESS complète nécessite également un ordinateur hôte ou un contrôleur, un logiciel applicatif, des dispositifs d'entrée, des communications, une alimentation électrique, une intégration dans le boîtier, ainsi que des connexions définies avec le système global.
Non. Une IHM locale peut présenter des informations sélectionnées et transmettre les saisies utilisateur autorisées, mais la gestion de la batterie, la conversion de puissance, la gestion de l'énergie et le contrôle de supervision restent des fonctions distinctes au sein de l'architecture BESS complète.
Non. Une commande graphique peut être affectée par des défaillances d'affichage, de tactile, de logiciel, d'alimentation ou de communication. Les fonctions liées à la sécurité et aux urgences nécessitent une architecture système conçue et validée de manière indépendante.
Non. Un câble passif ne peut pas convertir le HDMI en une interface de panneau MIPI, RGB, LVDS ou eDP brute. Un contrôleur actif ou un pont compatible est requis et doit prendre en charge la source et les exigences exactes du panneau.
Fournir le boîtier et la zone active cible, l'interface graphique représentative, les conditions de montage et d'éclairage, la plateforme hôte, les sorties d'affichage natives, le système d'exploitation, les exigences tactiles et de couverture, les contraintes de câblage et d'alimentation, les conditions environnementales, l'étape du projet et la plage de demande attendue.
