工業用チラーHMI用のTFT LCDを選択する方法

産業用水冷チラーは、冷媒回路と水回路、センサー、アクチュエータ、ユニットコントローラ、圧縮機、ポンプ、オプションの可変周波数ドライブ、通信ゲートウェイ、およびビル自動化接続を組み合わせることができる。ローカルTFTディスプレイは機器の操作と保守を容易にすることができるが、それはチラーコントローラ、モータードライブ、BACnetインターフェース、保護システム、またはリモートビル管理ワークステーションではない。.

したがって、ディスプレイ選定はチラーの傍らで行われる作業から開始すべきである。オペレータは簡潔な機器概要を必要とする場合がある。試運転エンジニアは起動および通信情報を必要とする場合がある。サービス担当者はアラーム履歴、サブシステムステータス、および管理された保守ナビゲーションを必要とする場合がある。これらのタスクが、有効な表示面積、解像度、入力方法、ホストアーキテクチャ、光学スタック、取り付け方法、および検証計画を決定する。.

本ガイドは、産業用チラーHMI用のTFT LCDを選定する方法を、生のディスプレイ、タッチ入力、組み込みHMIホスト、チラーコントローラ、オプションドライブ、ビルネットワーク、およびリモートBASの間の境界を維持しながら説明するものである。.

ローカルディスプレイをチラーコントローラおよびBASから分離する

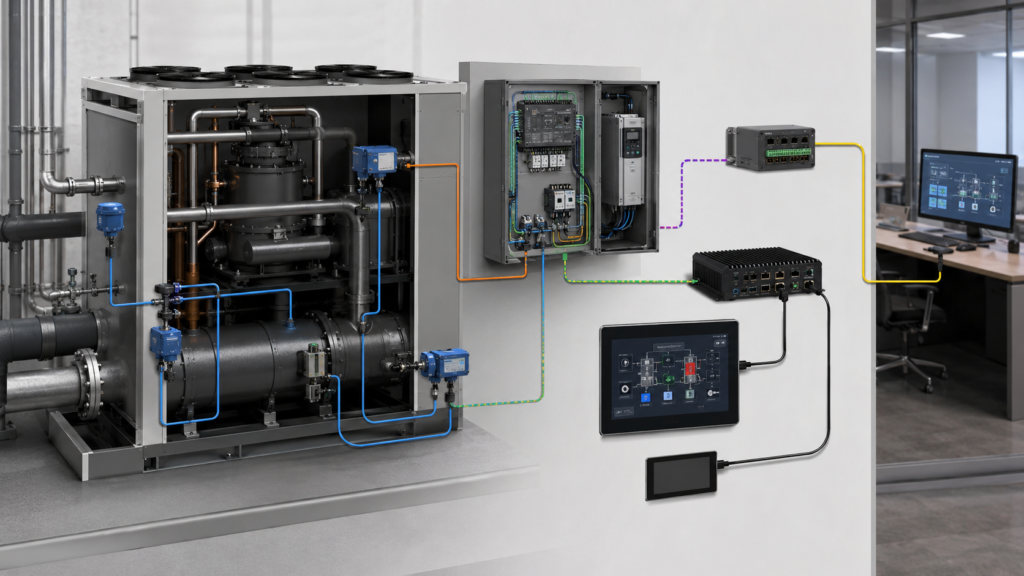

実用的なアーキテクチャ図は、ディスプレイサンプルが選定される前に各機能層を特定すべきである。センサーは適切な機器コントローラに情報を提供する。チラーコントローラは製造元の制御ロジックを実行し、設計された運転限界内で機械を調整する。別個のドライブがモーターを制御する場合がある。ゲートウェイまたはコントローラインターフェースは、承認された情報をビル自動化ネットワークに公開する場合がある。ローカルHMIホストは、選択された情報をTFT LCD上に描画し、許可されたユーザー入力を解釈する。.

BACnetは、HVACアプリケーションを含むビル自動化および制御システムのために開発されたデータ通信プロトコルである。.¹ これはオブジェクト、アラーム、スケジュール、トレンド、および制御情報の交換をサポートできるが、ディスプレイビデオインターフェースではない。生のTFT LCDはBACnetメッセージを受信してそれ自体でピクセルに変換することはない。.

第一者製のチラーコントローラ文書も、ローカルアクセス経路とネットワークアクセス経路が関連しているが別個であることを示している。ダイキン・アプライドは、ローカルHMIおよび定義されたBACnetまたはModbusインターフェースを通じてアクセスできるチラーコントローラポイントを文書化しており、その可用性は関連するインターフェースおよび実装に依存する。.² これはすべてのチラーが同じアーキテクチャを使用することを意味するものではないが、ローカル画面、ユニットコントローラ、通信インターフェース、およびリモートワークステーションを互換可能なものとして扱うべきでない理由を示している。.

TFT LCDは、互換性のあるディスプレイ経路を通じて供給されるピクセルデータのみを表示する。冷媒圧力を測定したり、出湯温度を決定したり、圧縮機を順序付けたり、設定値を検証したり、モーターを保護したり、機器の安全性を確立したりすることはない。これらの責任は完成したチラー設計に残る。.

ローカルオペレータおよびサービスワークフローから開始する

有用なローカルHMIは、リモートBASワークステーションで利用可能なすべてのページを再現するのではなく、機械側での定義された意思決定をサポートすべきである。誰がチラーに接近するか、なぜ画面が必要か、どの情報を閲覧する権限があるか、および機器アーキテクチャがローカルで許可するアクションを文書化することから始める。.

日常的なオペレータビューは、機器の可用性、運転モード、アクティブアラーム、現在の通信状態、および限られた承認済みコマンドを優先する場合がある。試運転および保守ユーザーは、サブシステムステータス、入出力情報、アラーム履歴、構成識別、およびサービス手順を含むより深いナビゲーションを必要とする場合がある。これらの機能へのアクセスは、タッチセンサーではなく、アプリケーションおよびコントローラアーキテクチャによって管理されるべきである。.

対角サイズを選択する前に代表的な画面を構築する。実際の機器名、長いアラームメッセージ、該当する場合は複数回路、利用不可の値、確認ダイアログ、翻訳、権限状態、トレンド、および仮想キーボード要件を含める。プレースホルダーダッシュボードは、実際のコンテンツを使用した場合よりも小さなディスプレイが適切に見えることが多い。.

インターフェースはまた、表示と認可を区別すべきである。設定値を表示してもそれが有効であることを証明するものではない。グラフィカルコマンドを表示しても、機器がそれを受け入れる準備ができていることを意味するものではない。アプリケーションは、タッチ入力に作用する前に、ユーザーロール、現在の機械状態、コントローラ応答、および必要な確認を評価しなければならない。.

実際の視認条件からサイズと解像度を選定する

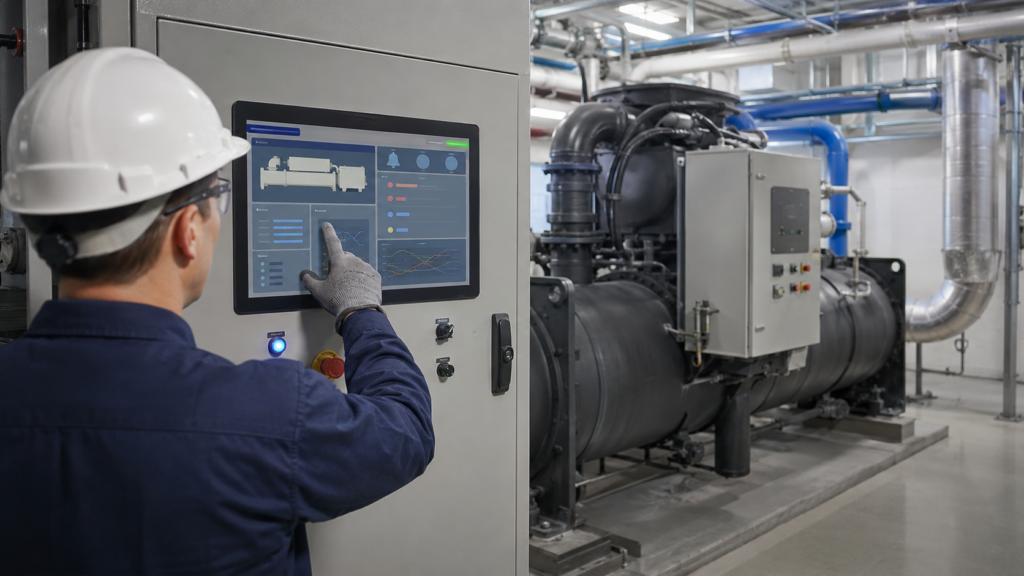

産業用チラーは、ユーザーがタブレット距離でディスプレイを保持するのではなく、制御キャビネットの前に立って操作されることが多い。取り付け高さ、視認距離、キャビネットの深さ、周囲の配管、サービスアクセス、および個人用保護具はすべて、使用可能な画面サイズに影響を与える可能性がある。.

GUIを意図した物理的寸法でレビューする。ユーザーが選択されたチラー、回路、運転状態、アラーム優先度、値のソース、および表示情報の経過時間を識別できることを確認する。タッチターゲットは、ステータス情報を混雑させたり過度のナビゲーションを強制したりすることなく、使用可能な状態を維持しなければならない。.

解像度は、組み込みホストに不必要な負担をかけることなく、読みやすいタイポグラフィと必要なグラフィックスをサポートすべきである。ピクセル数を増やすと、フレームバッファ、メモリ帯域幅、レンダリング、起動時間、および熱要件が増加する可能性がある。パネル解像度、プロセッサ能力、オペレーティングシステム、グラフィックスフレームワーク、アプリケーション動作、およびライフサイクル計画を一緒に評価すべきである。.

ローカル組み込み画面も、より大きなエンジニアリングワークステーションで利用可能なすべてのマルチ機器トレンドやプラント図を再現する必要はない。正しいディスプレイとは、定義されたローカルワークフローを確実にサポートするものである。.

ネイティブTFTインターフェースをHMIホストに適合させる

生のTFT LCDモジュールは、RGB、LVDS、MIPI DSI、eDP、またはその他の定義されたネイティブインターフェースを使用する場合がある。共有されたインターフェース名は互換性の始まりに過ぎない。パネルとホストは、電気レベル、解像度、ピクセル形式、レーンまたはバス構成、表示タイミング、初期化、コネクタピン配置、バックライト制御、および電源シーケンスについても一致しなければならない。.

プロセッサインターフェースの文書は、これらのパラメータが正確なプラットフォームに対して確認されなければならない理由を示している。例えば、NXPのLCDIFドライバ文書は、任意のパネルとの普遍的な互換性を主張するのではなく、ディスプレイインターフェース構成構造とタイミング動作を公開している。.³ 機器チームは、選択されたプロセッサまたはコンピューティングモジュール、パネルデータシート、ケーブル、ファームウェア、オペレーティングシステム、およびディスプレイ構成を依然として検証しなければならない。.

HMIコンピュータがHDMIを提供する一方で、選択された生のTFTがMIPI DSI、RGB、LVDS、またはeDPを必要とする場合、パッシブケーブルは変換を実行できない。システムは、ソース形式と正確なパネル要件をサポートするアクティブコントローラまたはブリッジを必要とする。そのコントローラは、起動、ファームウェア、電源、バックライト、熱、EMC、ケーブル、およびライフサイクル計画の一部となる。.

完成したHDMIモニタと生の組み込みTFTは異なる成果物である。完成したモニタは受信および表示制御電子機器を含む。生のパネルは、互換性のあるネイティブディスプレイ出力または意図的に選択されたアクティブ変換経路に依存する。.

タッチ入力をビデオ経路および制御経路から分離する

LCDビデオインターフェースはピクセルデータを伝送する。投影型静電容量式または抵抗膜式タッチシステムは、別個のセンサー、タッチコントローラ、電気接続、ファームウェア構成、およびソフトウェア入力経路を使用する。タッチセンサーとLCDを機械的に統合しても、これらの電気的責任が結合されるわけではない。.

タッチ要件は実際の機械室ワークフローを反映すべきである。関連する条件には、手袋の種類、結露、表面の湿気、清掃材料、ターゲットサイズ、カバーレンズの厚さ、筐体接地、近接する電力機器、およびオペレータの姿勢が含まれる場合がある。モジュールが静電容量式タッチを含むという一般的な主張は、すべての手袋や濡れた表面での信頼性の高い動作を証明するものではない。.

意図的なタップ、エッジターゲット、使用されるドラッグ、拒否された接触、仮想キーボード操作、起動動作、およびタッチコントローラまたはアプリケーション再起動後の回復を評価する。この評価は、意図したカバーレンズ、接着またはエアギャップ、筐体材料、接地、および量産ケーブル配置で実施する。.

物理スイッチおよびその他の専用機械制御は、機器設計またはリスク評価で要求される場合、別個のままにすべきである。画面上の制御は、ディスプレイ、タッチコントローラ、アプリケーション、電源レール、または通信経路の故障によって影響を受ける可能性がある。.

ローカルHMIをリモートBASワークステーションと区別する

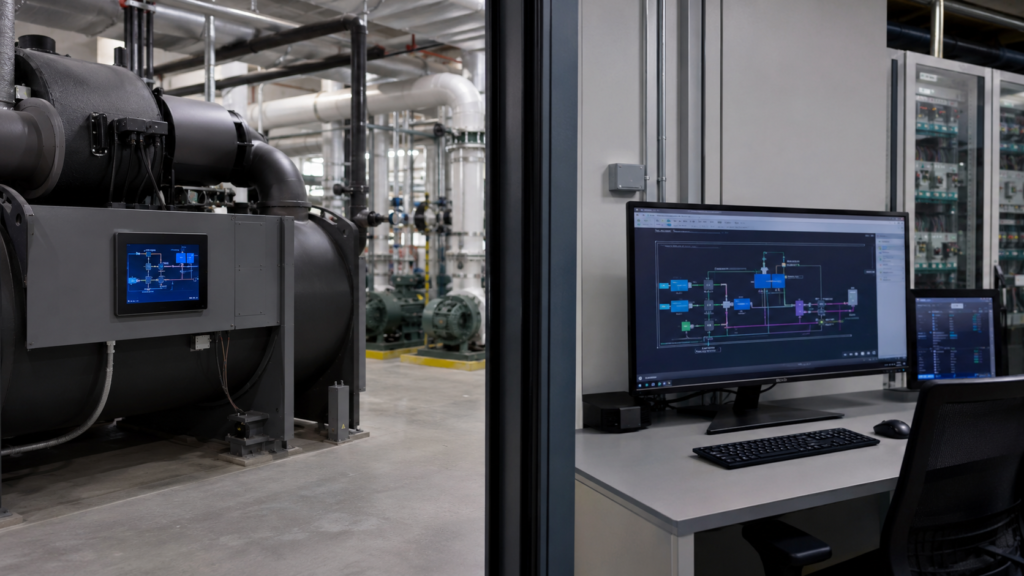

ローカルチラーHMIとリモートビル自動化ワークステーションは、同じ機器から発信された情報を表示することがあるが、通常は異なるユーザーとコンテキストにサービスを提供する。ローカルインターフェースは物理的に1台の機械に関連付けられており、試運転、点検、トラブルシューティング、または管理されたサービス中に使用される場合がある。BASワークステーションは、多くのチラー、ポンプ、空気処理システム、メーター、およびビルゾーンを集約する場合がある。.

ローカルディスプレイは、現在の機器識別と通信状態を明確にすべきである。リモートワークステーションは、異なるナビゲーション階層、権限モデル、アラームワークフロー、およびデータ保持システムを使用する場合がある。両方の画面が関連情報を表示できるという理由だけで、同期制御、冗長性、またはフェイルオーバーを提供すると想定すべきではない。.

製品は電気的にも異なる。組み込みの生TFTは、ネイティブパネルインターフェース、パネル電源、バックライト制御、タッチ接続、および機械的統合を必要とする。リモートワークステーションは、通常、独自のコンピュータと標準化された外部ビデオ経路を通じて完成したモニタを駆動する。.

ビルネットワークが利用できない場合にローカルで利用可能なままにしなければならない情報を定義する。逆に、コントローラまたは承認されたリモートシステムに限定すべき機能を決定する。これらの決定は、LCDモジュールではなく、チラーおよびBASアーキテクチャに属する。.

機械室環境に合わせてディスプレイを統合する

オープンな開発ベンチで動作するパネルは、まだ量産対応のチラーHMIではない。筐体開口部、アクティブエリアの視認性、カバーレンズ、取り付け方法、コネクタアクセス、FPC曲げ半径、ケーブル保持、ストレインリリーフ、サービスクリアランス、接地、シールド、およびディスプレイ、ホスト、電源変換、隣接制御からの熱をレビューする。.

機械室は、不均一な照明、反射性の金属表面、低角度のグレア、汚れ、清掃活動、湿気、および限られた立ち位置を組み合わせることができる。意図した画面コンテンツ、取り付け角度、カバースタック、および代表的な照明で読みやすさを評価する。表面反射、コントラスト、視認方向、カバー材料、およびGUI色も結果に影響するため、輝度だけでは読みやすさを確立しない。.

結露および湿気のリスクは、完成した筐体と設置によって対処されなければならない。カバー付きまたはタッチ統合型LCDは、自動的に侵入保護等級を確立するものではない。シーリング、耐水性、耐薬品性、または環境に関する主張は、定義されたアセンブリと該当する検証を参照しなければならない。.

モーター、ドライブ、コンタクタ、電源、ネットワーク配線、センサー、および長いケーブル配線は、電気的に厳しい環境を作り出す可能性がある。ディスプレイ安定性、タッチ動作、接地、ケーブル配線、EMC、および再起動動作は、量産意図のキャビネットで評価する必要がある。LCDモジュール単独では、完全なチラーの適合性を確立することはできない。.

起動、データ経過時間、通信喪失を理解可能にする

ローカルHMIは、チラーコントローラ、通信ゲートウェイ、またはBAS接続が利用できない間も電源が入ったままになる場合がある。アプリケーションは、保持されたデータを現在のものとして提示すべきではない。利用不可、遅延、無効、または部分的に更新された値がどのように表示されるか、およびユーザーが関連する場合にソースとタイムスタンプをどのように識別するかを定義する。.

起動計画は、パネル電源、ネイティブインターフェース初期化、バックライト有効化、HMIホスト起動、タッチコントローラの可用性、アプリケーション起動、コントローラ通信、および有効な機械データの受信をカバーすべきである。オペレータは、初期化中のディスプレイと運転中のチラーを区別できなければならない。.

HMIとユニットコントローラ間の通信中断およびビルネットワークの喪失をテストする。正しい機械応答はコントローラアーキテクチャの責任であり、HMI.

Repeated power cycling, incomplete startup, application restart, controller restart, touch recovery, and restoration of the correct equipment context should be included in system testing.

量産意図のHMIアセンブリを検証する

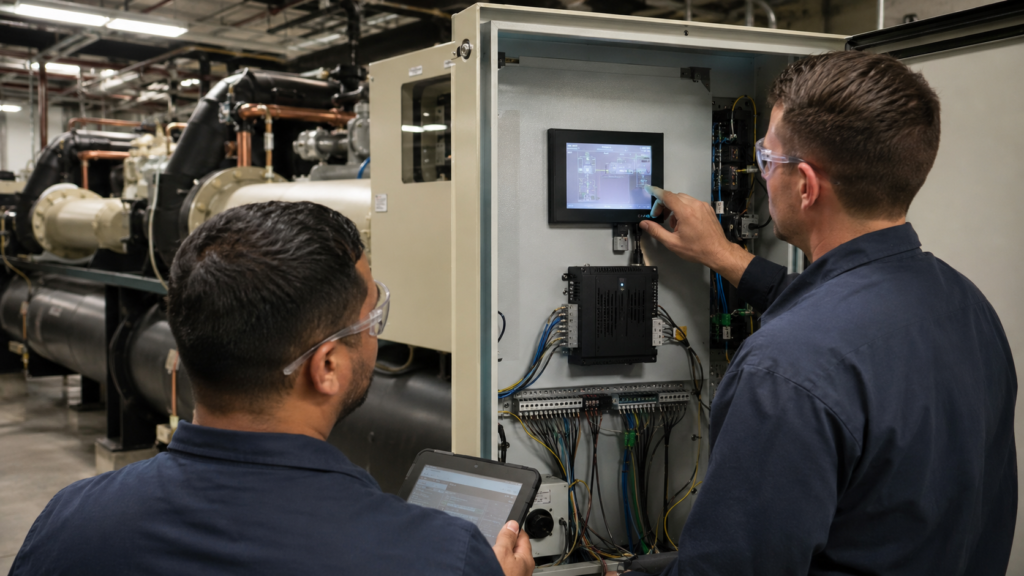

Validation should progress from electrical bring-up to the selected display, touch stack, HMI host, active bridge where used, cables, power supply, enclosure, application, controller communication, and intended chiller environment.

Use representative operator and service workflows. Check equipment overview, permissions, alarms, long messages, trends where required, communication status, unavailable data, startup, restart, power interruption, and recovery. Assess readability at the expected mounting height and viewing positions, and test touch with the intended gloves, moisture conditions, cover construction, and grounding.

Mechanical validation should include tolerance, cover alignment, active-area visibility, connector retention, FPC routing, cabinet-door movement where applicable, strain relief, thermal conditions, and service replacement. If the design uses an active display controller, include its firmware, startup behavior, graphics handling, power, thermal load, EMC contribution, and availability in the same plan.

Write measurable acceptance criteria before design freeze. Terms such as “glove touch,” “water resistant,” “high readability,” “real time,” or “industrial grade” are incomplete without a defined environment, content, user condition, system boundary, test method, and required result.

有用なチラーディスプレイプロジェクト要求書を作成する

Provide the target active area, enclosure drawing, mounting position, orientation, representative GUI, viewing distance, host processor or computing board, available native display outputs, operating system, touch and cover requirements, glove and cleaning conditions, expected moisture exposure, cable constraints, power sequence, project stage, and expected demand range.

Identify the requested delivery boundary: a raw TFT LCD module, LCD-and-touch assembly, covered display assembly, LCD with an active video controller, embedded computing platform, or a more complete HMI subsystem. These are different products and require different compatibility, firmware, mechanical, and software information.

RJY Display can review applicable existing display platforms and project-specific customization involving touch, cover construction, backlight, FPC, interface, controller board, and mechanical coordination. Feasibility depends on the selected platform and confirmed requirements. This does not imply that any arbitrary new LCD cell size can be created from zero, or that RJY qualifies the complete chiller, controller, BAS, or safety system.

Contact RJY Display for an industrial chiller HMI display review and provide the GUI, host, interface, optical, touch, enclosure, environmental, and workflow information required to evaluate the display layer.

よくある質問

Is a TFT LCD the same as a chiller controller or complete HMI?

No. The TFT LCD presents pixels. A complete HMI also requires a host, application software, input devices, power, communications, mechanical integration, and defined interaction with the chiller controller.

Can BACnet directly drive a TFT LCD?

No. BACnet carries building-automation data, not native LCD pixel signals. A controller, gateway, or HMI host must obtain the permitted data, render the interface, and drive the TFT through a compatible display path.

Can HDMI directly drive a raw MIPI, RGB, LVDS, or eDP panel?

いいえ。パッシブケーブルはHDMIを未加工のMIPI、RGB、LVDS、またはeDPパネルインターフェースに変換できません。互換性のあるアクティブコントローラまたはブリッジが必要.

Is the touchscreen connection the same as the LCD video interface?

No. The video interface sends pixel data to the LCD. Touch normally uses a separate sensor, controller, connection, firmware configuration, and software input path.

チラーOEMは、ディスプレイレビューのために何を提供すべきですか？

筐体とアクティブエリアの目標値、代表的なGUI、取り付けおよび視認条件、ホストプラットフォーム、ネイティブディスプレイ出力、オペレーティングシステム、タッチおよびカバー要件、手袋、湿気および清掃条件、ケーブルおよび電源の制約、プロジェクト段階、および想定需要範囲を提供してください。.
