Поддержка решений для дисплеев и контроллеров, ориентированных на инженерные проекты.
Проекты с дисплеями и платами управления обычно требуют большего, чем просто номер модели. RJY может провести анализ ваших технических требований до обсуждения образца или цены.
Проверьте размер дисплея, разрешение, яркость, угол обзора, требования к сенсорному управлению и рабочую среду.
Проверьте тип интерфейса, назначение контактов, требования к плате управления, драйверу IC и совместимость с системой.
При необходимости обсудите покровное стекло, подсветку, сенсорный экран, FPC, прошивку и механическую координацию.
Подготовьте детали применения, количество образцов, годовой объем, целевые сроки, техническое описание или эталонный продукт.

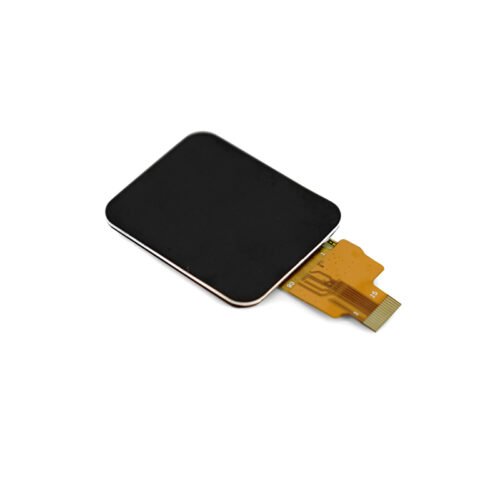

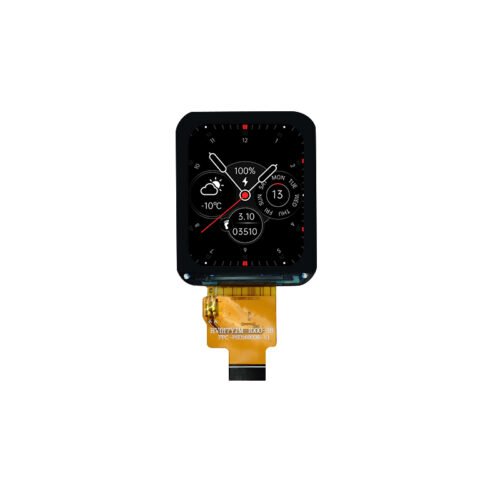

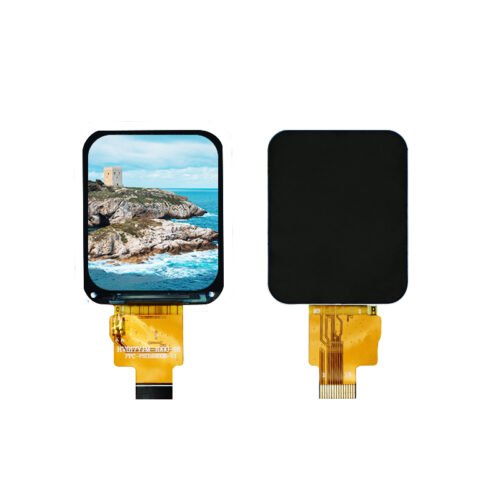

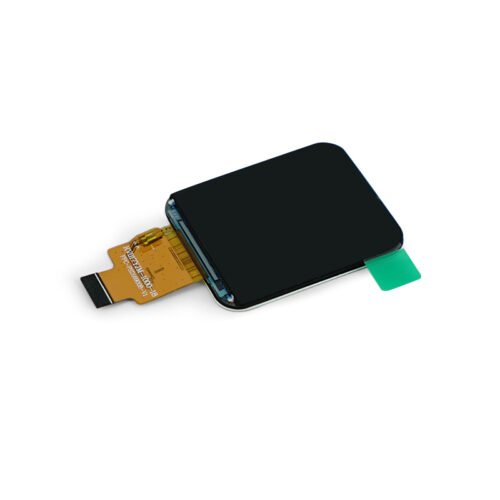

Данный 1,7-дюймовый цветной TFT ЖК-дисплейный модуль представляет собой премиальное компактное визуальное решение, разработанное для носимых устройств нового поколения, медицинских мониторов здоровья и систем интеллектуальной домашней автоматизации, требующих низкого энергопотребления и высокой точности цветопередачи. Благодаря уникальному прямоугольному соотношению сторон 240×280, передовой IPS-технологии “Normally Black” и полноценному углу обзора со всех сторон, он обеспечивает яркое и четкое изображение под любым углом. Управляемый проверенным драйвером ST7789V2 через высокоэффективный интерфейс SPI, этот сверхтонкий модуль (толщина всего 1,83 мм) гарантирует плавную графическую визуализацию, оптимизируя при этом автономность батареи, что делает его идеальным базовым решением для подключенных устройств с ограниченным пространством.
| Параметр | Характеристика | Единица измерения | Примечание |
| Размер ЖК-дисплея | 1.7 | дюйм | Компактный тип носимых и портативных устройств |
| Режим отображения | Обычно черный | — | Технология IPS (In-Plane Switching) |
| Разрешение | 240 (RGB) × 280 | пиксели | Четкий прямоугольный формат дисплея |
| Шаг пикселя | 38,85(В) × 116,55(Г) | мкм | Точная пиксельная матрица для текста и графики |
| Расположение пикселей | Вертикальная полоса RGB | — | Стандартное высокоточное RGB-выравнивание |
| Направление обзора | ALL O’clock (Круглосуточный обзор) | — | Панель с полным широким углом обзора |

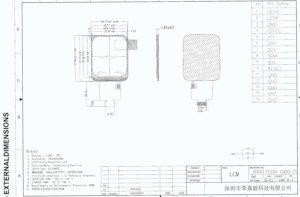

| Размер модуля | 30,17(Ш) × 37,58(Д) × 1,83(Т) | мм | Сверхтонкий профиль для микрокорпусов |
| Активная область (AA) | 27,97(Ш) × 32,63(Д) | мм | Оптимизированный компактный активный экран просмотра |
| Цвета дисплея | 16,7 млн | — | Истинная 8-битная глубина цвета для яркой визуализации |
| Драйверная ИС | ST7789V2 | — | Высокостабильный, маломощный контроллер |
| Интерфейс | SPI | — | Высокоскоростной последовательный интерфейс с малым количеством выводов |
| Источник подсветки | Белый светодиод | — | Долговечная и энергосберегающая подсветка |
| Рабочая темп. | Рабочая температура: -20°C ~ +70°C | — | Надежная работа в автомобильных/наружных условиях |
| Темп. хранения. | Температура хранения: -30°C ~ +80°C | — | Высокая устойчивость при транспортировке и перевозке |
| Соответствие экологическим нормам | RoHS | — | Полностью сертифицированный экологически безопасный стандарт производства |
Передовой IPS-обзор ALL O’clock Разработанный с использованием IPS-технологии “Normally Black”, этот 1,7-дюймовый дисплей устраняет инверсию оттенков серого и искажение контрастности, сохраняя превосходную читаемость цветов под экстремальными углами.
Сверхтонкий форм-фактор 1,83 мм Исключительно тонкая и легкая архитектура позволяет разработчикам носимых устройств и инженерам-аппаратчикам максимизировать емкость батареи, сохраняя при этом элегантный корпус конечного продукта.
Высокоэффективное SPI-подключение Последовательный периферийный интерфейс (SPI) минимизирует необходимое количество выводов на встроенных процессорах, значительно снижая сложность печатной платы и задержки передачи данных.
Маломощный драйвер ST7789V2 Питаемый от высоконадежной ИС ST7789V2, модуль обрабатывает многоцветные графические ресурсы с минимальным энергопотреблением, значительно увеличивая время автономной работы в режиме ожидания.
Умные часы и потребительские фитнес-трекеры
Портативные медицинские мониторы и пульсоксиметры
Термостаты для умного дома и системы управления HVAC
Промышленные портативные телеметрические терминалы
Дисплеи для двусторонней радиосвязи и компактных коммуникационных устройств
Премиальные умные часы и браслеты Высокоплотный формат 240×280 идеально отображает циклы данных о фитнес-активности, push-уведомления и настраиваемые циферблаты с плавными переходами 16,7M цветовой глубины.
Портативные медицинские устройства Идеально подходит для портативных медицинских диагностических приборов и пульсоксиметров, где широкие углы обзора IPS и надежное управление ST7789V2 необходимы для немедленного отслеживания показателей жизнедеятельности.
Контроллеры умного дома Прекрасно интегрируется в роскошные настенные термостаты, контроллеры окружающего освещения и цифровые домофоны, требующие высокочувствительного современного прямоугольного дисплея.
Оптимизированная форма для запястья: Специализированная компоновка 240×280 устраняет разрыв между маленькими круглыми и громоздкими квадратными экранами.
Экономия пространства: При толщине всего 1,83 мм он позволяет создавать невероятно компактные и эргономичные корпуса устройств.
Энергоэффективная инженерия: Протокол SPI в сочетании с ИС ST7789V2 снижает энергопотребление для наружных гаджетов.
Устойчивость к суровым условиям окружающей среды: Сертифицирован для работы от -20°C до +70°C, обеспечивая надежную работу в зимние морозы или летнюю жару.
Хотели бы вы получить полный технический чертеж, исходный код сценария инициализации SPI или примерную коммерческую цитату для вашего прототипа носимого устройства? Свяжитесь с нами сегодня, чтобы обсудить ваши потребности в аппаратной интеграции.
| Размер (дюйм) | 1.69 |
|---|---|
| Разрешение | 240×280 |
| Яркость (кд/м²) | 500 |
| Интерфейс | SPI |
