過去10年間におけるトップ5のTFTモジュール革新:ハードウェアOEM向け戦略的ガイド

在全球硬件制造的高风险竞技场中,显示技术通常是物料清单(BOM)上最受严格审查的组件。过去十年间,消费媒体对OLED和可折叠屏幕的兴起津津乐道。然而,对于欧洲和北美市场的硬件工程师、产品经理及采购主管——尤其是那些为工业自动化、医疗设备、汽车内饰和智能家电开发产品的人士——真正的革命悄然发生在别处:在 TFT模块.

近三十年来,薄膜晶体管(TFT)液晶显示器(LCD)一直是全球电子行业的主力军。但与2010年代初期那些通用、低对比度、厚重的面板相比,如今的TFT模块几乎面目全非。在匹配OLED视觉性能的同时,保持专业行业所需的坚固耐用性、低成本和长产品生命周期的持续压力下,显示面板厂商实现了非凡的创新。.

本咨询简报解析了过去十年间TFT模块的五大创新。它提供了关于这些进步如何运作的技术分析、对供应链的战略意义,以及如何为您的下一个硬件平台指定这些技术的可行建议。.


革新1:IGZO与高迁移率金属氧化物背板的崛起

几十年来,TFT模块的标准基底一直是非晶硅(a-Si)。虽然在大规模生产中成本效益高,但在追求超高分辨率和更低功耗的时代,a-Si存在一个致命缺陷:低电子迁移率。a-Si背板上的晶体管必须物理尺寸较大才能允许足够电流通过,这会阻挡背光(降低开口率),导致屏幕更暗,需要更多功率来照明。.

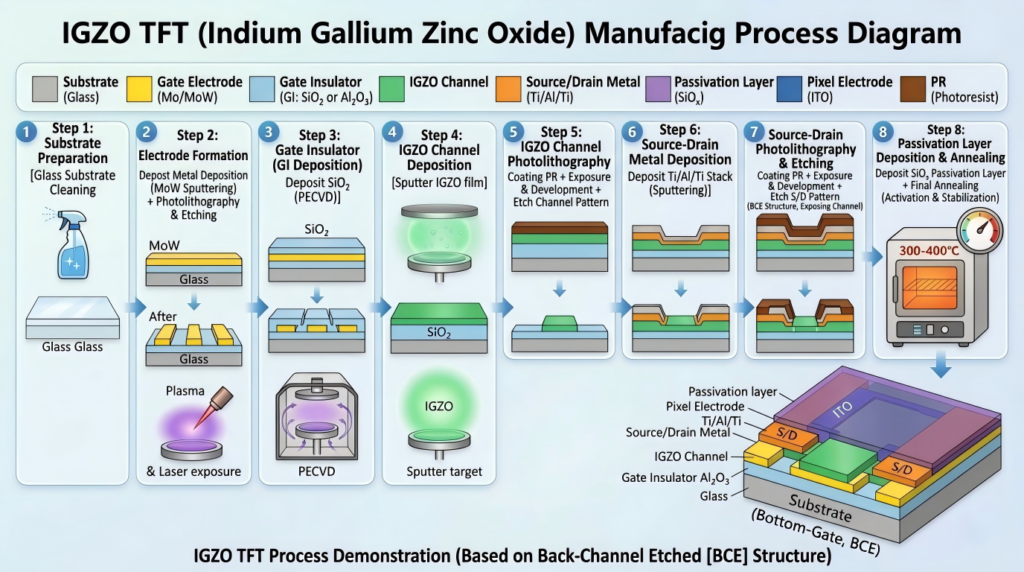

过去十年间, IGZO (酸化インジウムガリウム亜鉛) 技术的引入及随后的成熟,从根本上改变了TFT模块的功率与性能比。.

Gemini Generated Image i8kddji8kddji8kd 2 1 - RJY Display
過去10年間の主要5つのTFTモジュール革新:ハードウェアOEM向け戦略ガイド 6

技术突破

IGZO是一种透明非晶氧化物半导体。其主要优势在于电子迁移率,比传统a-Si高出20至50倍。这种超高效率使显示工程师能够大幅缩小玻璃上晶体管的物理尺寸。.

  • 更高开口率: 更小的晶体管意味着更多光线能通过像素。这使您能够使用相同的背光功率实现更亮的屏幕,或在实现标准亮度的同时大幅减少电池消耗。.
  • 无闪烁静态显示: 与持续漏电、即使图像静止也需要每秒刷新60次(60Hz)的a-Si不同,IGZO TFT模块可以长时间保持电荷。对于静态图像,刷新率可动态降至1Hz(每秒一帧),从而将显示面板的功耗降低高达80%。.

OEM厂商的战略意义

如果您的产品依靠电池供电(例如便携式医疗诊断设备、物流扫描仪、智能可穿戴设备)且主要显示静态仪表盘,那么IGZO TFT模块是强制性规格。虽然初始组件成本略高于a-Si模块,但电池容量的节省(允许您指定更小、更便宜的锂离子电池)通常会对您的总BOM成本产生净负影响,同时还能实现更薄、更轻的产品设计。.


革新2:Mini-LED局部调光架构

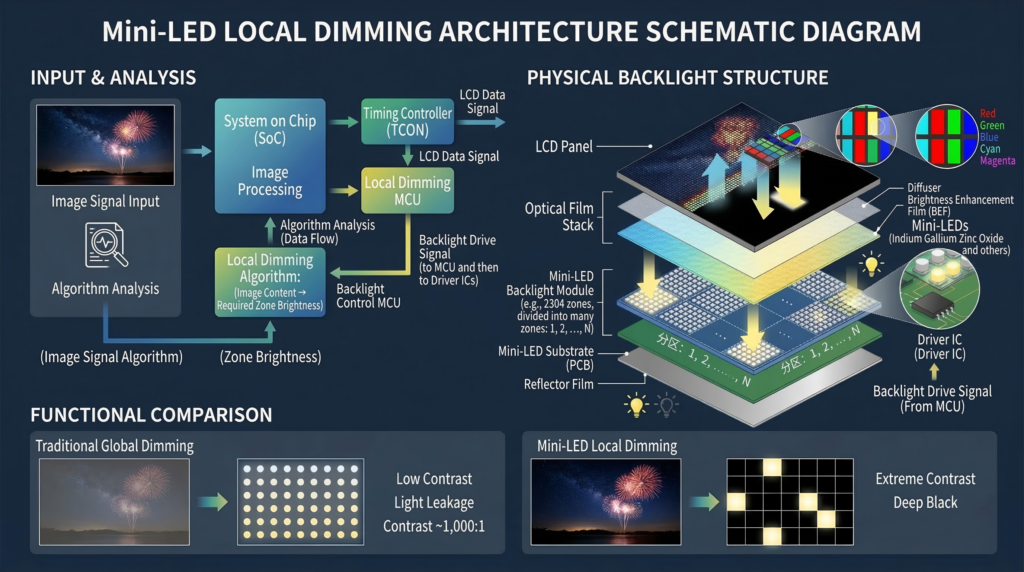

对标准TFT模块最持久的批评是其对比度。由于LCD面板依赖持续点亮的LED背光,因此无法实现“纯黑”;一些光线不可避免地会透过液晶,在昏暗环境中呈现深灰色外观。这一限制曾推动高端笔记本电脑和汽车显示器转向OLED——直到 Mini-LED背光.

Gemini Generated Image 58nuw958nuw958nu1 1 - RJY Display
過去10年間のトップ5 TFTモジュール革新:ハードウェアOEM向け戦略ガイド 7

技术突破

传统TFT模块采用边缘照明LED或稀疏的直下式LED阵列(可能10到50个二极管),同时照亮整个屏幕。.

について Mini-LED 革命用密集排列的微型LED矩阵——通常数量达数千或数万个——取代了这种简单的背光单元(BLU)。更重要的是,这些LED被划分为数百个独立的“局部调光区”。当图像的一部分应为黑色时(例如视频中的夜空,或汽车仪表盘的黑色背景),TFT控制器会物理关闭这些特定像素正后方的LED。.

  • OLED级对比度: 这实现了超过1,000,000:1的对比度,有效消除了“光晕效应”和背光漏光。.
  • 极高亮度: 与在峰值亮度下驱动时会出现烧屏和热劣化的OLED不同,Mini-LED TFT模块可以轻松维持1,000至2,500尼特的亮度。.

OEM厂商的战略意义

Mini-LED挽救了TFT模块在汽车和医学成像领域的主导地位。在欧洲市场,医疗显示器必须符合严格的DICOM(医学数字成像和通信)标准,以确保X射线和MRI诊断中的灰度准确性,Mini-LED TFT模块的高对比度和零烧屏可靠性使其成为优于OLED的选择。同样,对于暴露在阳光下的户外数字标牌或航海绘图仪,Mini-LED提供了必要的亮度,同时不牺牲深黑色水平。.


革新3:In-Cell与On-Cell触控集成

历史上,为 TFT模块 添加触摸屏是一个繁琐的多层过程。您从LCD模块开始,添加一层独立的传感器玻璃或薄膜(触摸面板),然后添加保护性盖板玻璃(G+G或G+F架构)。这种多组件堆叠厚、重,层间易产生光学反射,并且需要复杂的供应链物流(从一家供应商购买LCD,从另一家购买触摸面板,再支付第三方将它们贴合在一起)。.

过去十年见证了向 In-Cell和On-Cell触控技术, 的激进转变,这代表了半导体集成的典范。.

InCell OnCell OGS - RJY Display
過去10年間における主要5つのTFTモジュールイノベーション:ハードウェアOEM向け戦略ガイド 8

技术突破

显示面板制造商不再添加外部传感器层,而是找到了将电容式触摸传感器直接嵌入TFT阵列本身的方法。.

  • On-Cell: 氧化铟锡(ITO)触摸传感器沉积在TFT模块彩色滤光片玻璃的外表面。.
  • In-Cell: 触摸传感器完全嵌入 液晶单元内部,通常通过时分复用(在驱动显示和扫描触摸之间快速切换)共享用于操纵液晶的同一电极。 对于北美和欧洲的硬件设计师来说,In-Cell技术是供应链上的奇迹。.

OEM厂商的战略意义

光学完美性:.

  1. 通过消除外部触摸层及其粘合剂,光透射率提高约10%,使显示器更亮、更鲜艳。 超薄外形:.
  2. In-Cell TFT模块可削减产品厚度的关键毫米数,这对于现代手持销售点(POS)系统和高端智能家居控制面板至关重要。 采购简化:.
  3. 您不再需要管理多个供应商。您从面板厂购买一个完全集成的TFT模块,配备一个同时传输显示数据和触摸坐标的单一FPC(柔性印刷电路)。这大大减少了组装时间和生产线上的故障点。 在其存在的头四十年里,TFT模块严格局限于单一几何形状:矩形。这是由于位于玻璃物理边框上的栅极和源极驱动电路的复杂布线,以及玻璃切割机械的限制。这迫使工业设计师设计出方正、缺乏想象力的产品外壳。.

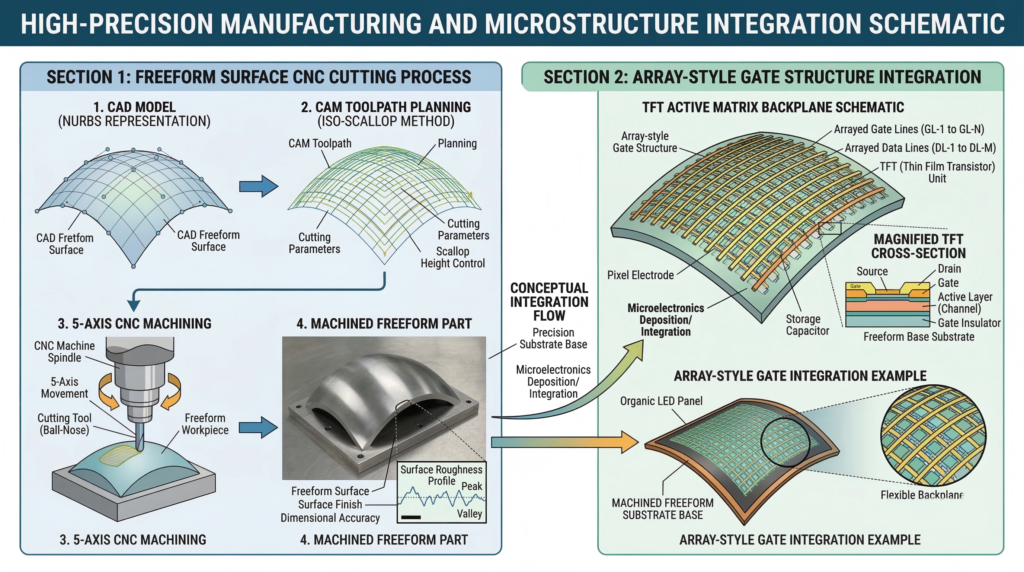

革新4:自由形态CNC切割与阵列基板行驱动(GOA)

.

自由形态CNC玻璃切割 与阵列基板行驱动(GOA) そして 技术的同步成熟,最终打破了矩形的束缚。 阵列基板行驱动(GOA):.

技术突破

  • 以前,扫描像素行所需的驱动IC安装在显示区域外的物理边缘上,形成厚且不对称的边框。GOA技术将这些扫描电路直接移至TFT背板的有源矩阵区域。这实现了“无边框”或超窄边框设计(通常小于1.5毫米)。 自由形态切割:.
  • 先进的激光和CNC倒角技术现在允许面板厂将TFT模块玻璃切割成圆形、椭圆形或复杂多边形,并在有源屏幕区域上直接形成物理切口(孔洞),而不会使玻璃破裂或破坏液晶密封。 这一创新主要由欧洲汽车行业(例如梅赛德斯-奔驰、宝马)推动,该行业要求流畅、弯曲、非矩形的数字仪表盘,以无缝融入汽车内部架构。.
Gemini Generated Image n3ylp0n3ylp0n3yl - RJY Display
過去10年間における主要なTFTモジュール革新トップ5:ハードウェアOEM向け戦略ガイド 9

OEM厂商的战略意义

对于消费电器和智能家居设备制造商来说,.

圆形TFT模块, 带触摸屏的TFT LCD模块:2026年成熟采购指南 14 現在、高級サーモスタット、スマートダイヤル、およびウェアラブルデバイスにおいてゴールドスタンダードとなっています。工業デザインチームが長方形画面の制約に悩んでいる場合、フリーフォームGOAパネルについてディスプレイメーカーに相談してください。カスタムガラスカットのNRE(非反復エンジニアリング)金型コストは高額ですが、競争の激しい市場において提供する美的差別化はしばしば比類のないものです。.


イノベーション5:次世代光学接合と耐環境強化

シリコン自体のイノベーションではありませんが、TFTモジュールのパッケージングと保護方法の進歩は、これらの画面が設置可能な場所を根本的に拡大しました。10年前、大型TFTモジュールを直射日光の当たる屋外や高振動の重機械環境に設置することは災難の元でした。カバーガラスの裏側に結露が発生し、ディスプレイは日光で白く飛び、内部の偏光板は剥がれていました。.

の完成により 光学接合(OCA/OCR) および紫外線耐性材料の進化により、標準TFTモジュールは耐環境強化された軍用グレードの部品へと変貌を遂げました。.

技术突破

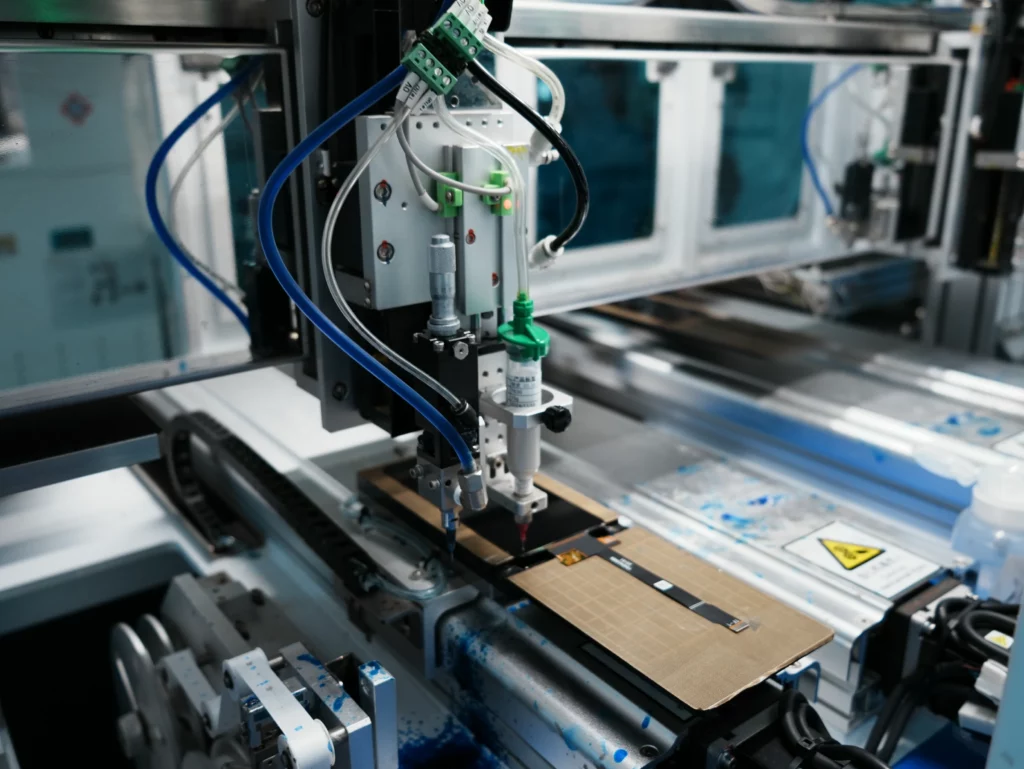

光接合 は、TFTモジュールと保護カバーガラスの間に光学グレードの液体樹脂(OCR)または固体フィルム接着剤(OCA)を注入し、空気層を完全に除去するプロセスです。.

  • 光学性能の向上: 空気層は内部での光反射を引き起こし、周囲の太陽光をユーザーの目に跳ね返らせ、画面を白く霞ませます。この隙間をガラスの屈折率に一致する接着剤で充填することで、内部反射を最大90%低減し、「描き込まれたような」外観を実現します。バックライトの電力を増やすことなく、太陽光下での視認性を大幅に改善します。.
  • 構造的完全性: 硬化した樹脂の固体ブロックが運動エネルギーを吸収し、ディスプレイの耐衝撃性を劇的に向上させます。また、湿気の侵入や結露の可能性を完全に排除します。これは海洋、農業、軍事用途において極めて重要です。.
  • 先進的なシリコーン: 初期の光学接着剤(基本的なアクリル樹脂など)は、紫外線に長時間曝露すると黄変やひび割れを起こしていました。現代の紫外線安定性シリコーンは、アリゾナやスペインの過酷な太陽光の下でも、10年以上の光学クリア性を保証します。.
DSC01699 - RJY Display
過去10年間のTFTモジュール主要5大イノベーション:ハードウェアOEM向け戦略ガイド 10

OEM厂商的战略意义

製品が屋外、工場フロア、または無菌医療環境(過酷な化学薬品で常に拭き掃除される場所)に設置される場合、TFTモジュールに光学接着を指定することは、もはや任意ではなく、基本的なエンジニアリング要件です。これは、画面の結露や衝撃損傷に関連するRMA(返品材料承認)を削減し、信頼性におけるブランドの評判を保護します。.


コンサルティングの要点:次の10年を乗り切るために

TFTモジュールが、単純な受動部品から高度に統合されたインテリジェントな電気光学システムへと進化するにつれ、欧米のハードウェア企業は調達と設計へのアプローチを転換する必要があります。.

  1. 過剰な仕様指定を止める: 工場のHMIやEV充電ステーションにOLEDディスプレイは必要ありません。Mini-LEDまたは高輝度IPS TFTモジュールは、優れた長寿命、焼き付きリスクゼロ、そしてはるかに優れたユニット経済性を提供します。.
  2. 早期に統合する: 製品筐体を設計した後で「合う画面を探す」ことをしてはいけません。工業デザイン段階の最初から、一流のTFTモジュールメーカーと協力してください。彼らのIn-CellやGOAの技術を活用して、製品の占有面積を縮小しましょう。.
  3. BOMではなくTCOを重視する: 光学接着を施したカスタムIGZO TFTモジュールは、一般的な空気層接着のa-Siモジュールよりも初期のユニットコストは高くなります。しかし、バッテリーサイズの縮小(省電力による)、外部タッチパネル組立コストの排除、現場故障と保証請求の劇的減少を考慮すると、総所有コスト(TCO)は高度な技術を強く支持します。.

TFTモジュールは時代遅れなどではありません。プロのハードウェアエンジニアにとって、それは依然として地球上で最も汎用性が高く、信頼性があり、継続的に革新を続けるディスプレイ技術です。.


よくある質問(FAQ)

Q1: 産業用製品でOLEDディスプレイではなくTFTモジュールを選ぶべき理由は?

A: OLEDディスプレイは、産業環境において2つの重大な欠点があります:「焼き付き」(静的なUI要素を長時間表示した際の永続的な残像)と熱劣化(高輝度または高温で連続動作させると寿命が大幅に短縮)。最新のTFTモジュール、特にIPSバックプレーンとMini-LEDバックライトを備えたものは、静的な画像や極端な温度に関係なく、50,000〜100,000時間を超える寿命で同等の視覚性能を提供します。.

Q2: カスタムのフリーフォームTFTモジュールの典型的なNRE(金型)コストは?

A: これはカスタマイズのレベルに大きく依存します。標準的な長方形のTFTモジュールを採用し、メーカーに保護カバーガラスをユニークな形状にカスタムカットするよう依頼するだけなら、NREは比較的低く抑えられます(通常、2,000〜5,000米ドル)。しかし、実際の有源LCDガラスを非長方形形状に切断する必要がある場合(レベル3のカスタマイズ)、ファブに新しいフォトマスクを作成してもらうための費用が発生します。このNREは容易に50,000米ドルから200,000米ドル以上に達する可能性があり、大量生産される民生品や自動車向けの生産ロットでのみ採算が取れます。.

Q3: 屋外で使用した際のディスプレイの「白く霞んだ」見た目を解決するには?

A: 輝度と反射の両方に対処する必要があります。まず、高輝度バックライト(最低800ニト、理想的には1,000ニト以上)を備えたTFTモジュールを指定します。次に、最も重要なこととして、**光学接着を必須とすることです**。カバーガラスとTFTモジュールの間に空気層がある場合、バックライトの輝度をどれだけ上げても、内部のガラス表面で跳ね返る太陽光のまぶしさを完全に打ち消すことはできません。 光学ボンディング. .

Q4: In-Cellタッチディスプレイは、従来のG+G(ガラス+ガラス)ディスプレイよりも壊れやすいですか?

A: In-Cell TFTモジュール自体は、厚い二重ガラスのセンサー構造と比べて薄く、構造的にはわずかに脆弱です。しかし、製品の最終的な耐久性はカバーガラス(CG)によって決定されます。In-Cell TFTモジュールが、化学強化された厚いカバーガラス(コーニング ゴリラガラスやドラゴントレイルなど)に光学接着されると、その結果として得られるアセンブリは非常に頑丈になり、標準的な工業用落下試験や鋼球衝撃試験を容易に通過します。.

Q5: IGZOへの移行には、マザーボードやソフトウェアの変更が必要ですか?

A: 一般的には、必要ありません。信頼できるディスプレイメーカーは、必要な駆動ICをTFTモジュールのFPC上に直接統合します。お客様のマイクロコントローラー(MCU)またはマイクロプロセッサー(MPU)は、古いa-Siディスプレイと同様に、標準的なプロトコル(MIPI DSI、LVDS、SPIなど)を使用してIGZOディスプレイとインターフェースします。ただし、IGZOの省電力機能を活用するためには、ソフトウェアチームが、画面が静止画を表示しているときにリフレッシュレートを動的に下げるロジックを記述する必要があります。.
